Natte aiguilletée en fibre de verre cousue-liée pour fabrication OEM : Découpe, manipulation et contrôles de réception

Un rouleau d'isolant n'est pas la pièce qu'un assembleur installe. Avant d'atteindre l'équipement, le matériau peut être déroulé, imbriqué, découpé, empilé, transféré et ajusté autour d'ouvertures ou de points de fixation. Pour un acheteur OEM, la question utile est de savoir si le matelas sélectionné peut suivre cette séquence tout en respectant le plan.

Spécifiez le matelas d'aiguilleté en fibre de verre cousu-lié par sa nuance de fibre, son fil de renfort, sa disposition de points, son épaisseur finie et son format de livraison. Approuvez ensuite des pièces découpées représentatives pour la manipulation, l'ajustement et la fonction opérationnelle.Cela donne aux services des achats et de la production une base commune pour comparer les échantillons et accepter les commandes répétées.

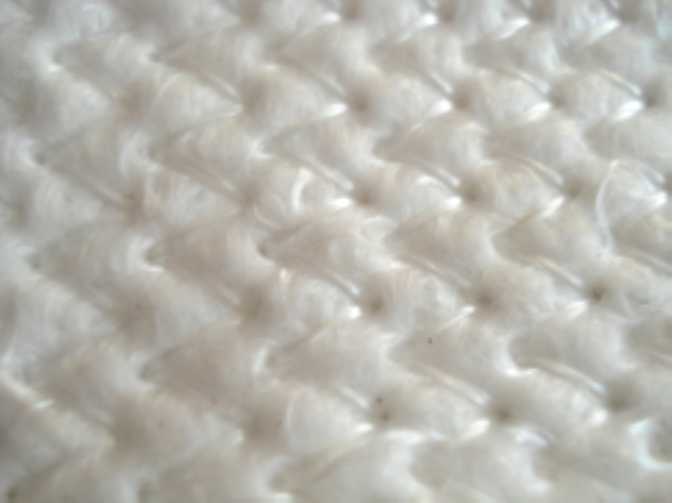

Le BSTFLEX glass fiber stitch-bonded needle mat associe une structure d'isolation en fibre de verre aiguilletée à un renfort en fil supplémentaire. La technique du cousu-lié est utilisée pour améliorer l'intégrité mécanique ; l'ampleur de l'amélioration et la méthode de transformation adaptée dépendent de la construction spécifique. Ce guide se concentre sur la conversion de ce matériau en composants d'isolation industrielle.

Commencer par le plan de la pièce d'isolation

Identifiez si le plan décrit le noyau isolant, un insert isolant revétu ou un capot d'équipement complet. Le contour d'un noyau ne doit pas être tiré directement des dimensions extérieures d'une chemise finie sans tenir compte de sa construction.

Marquez les bords et les trous de fixation utilisés pour positionner la pièce lors de l'assemblage. Incluez les fentes, les découpes, les sections étroites, les pliages prévus et l'espace disponible pour l'isolation. Indiquez si les dimensions sont contrôlées sur la pièce à plat, non compressée ou après l'ajustement. Ceci est particulièrement utile pour les inserts installés à l'intérieur des panneaux d'équipements chauffés et des capots amovibles.

Utilisez une désignation de matériau qui identifie la nuance de verre et la construction renforcée. Spécifiez tout revêtement séparément. Les termes matelas de fibre de verre cousu et matelas de fibre de verre renforcé ne constituent pas à eux seuls une spécification de commande complète.

Définir la direction du rouleau et des points avant l'imbrication

Demandez au fournisseur d'identifier la direction du rouleau et la disposition des points sur l'échantillon. Lorsque la direction importe pour l'ajustement ou la manipulation, indiquez une flèche d'orientation sur le plan de la pièce. N'approuvez pas un schéma de découpe pivoté uniquement parce qu'il réduit les déchets.

Testez l'orientation proposée autour des pliages, des ouvertures et des sections de raccordement étroites. Comparez les pièces dans différentes orientations lorsque la conception le permet, et documentez le résultat. L'objectif est d'établir si l'orientation nécessite un contrôle pour ce composant, et non de supposer que chaque matelas cousu se comporte de la même manière dans toutes les directions.

Pour une exigence de motif de points, définissez ce qui est mesuré : l'espacement entre les rangées de points, la longueur du point le long d'une rangée ou une autre caractéristique convenue. Une dimension de couture unique est ambiguë sans cette définition. Toute valeur demandée doit être examinée pour vérifier sa faisabilité de fabrication avant de devenir une exigence de commande.

Approuver la méthode de découpe sur le matériau de production

Utilisez des échantillons représentant la nuance de fibre, l'épaisseur et la construction de points proposées. Un essai sur un matelas uni plus mince ne valide pas le processus de découpe pour un matelas renforcé plus épais.

Mettez-vous d'accord sur un essai qui reflète la méthode de production envisagée, telle que la découpe au couteau ou la découpe à l'emporte-pièce le cas échéant. Enregistrez la manière dont le matériau est soutenu et maintenu, s'il est coupé en monocouches ou en piles, et comment les pièces sont retirées après la découpe. Ce sont des variables de processus à évaluer, et non des réglages universels fournis par ce guide.

Inspectez les caractéristiques les plus difficiles à réaliser : les petits trous, les angles intérieurs serrés, les ponts étroits et les coupes traversant les lignes de couture. Vérifiez l'absence de coupes incomplètes, de fibres entraînées, de déchirements locaux et de perturbations des fils. Évaluez l'état des bords après avoir soulevé et transféré la pièce, et pas seulement lorsqu'elle repose sur la table de découpe.

Mettez-vous d'accord sur l'aspect acceptable des bords en utilisant des échantillons représentatifs ou des photographies. Évitez les descriptions vagues telles que parfaitement propre ou sans effilochage, à moins qu'un test défini et une limite d'acceptation ne les justifient. Les coutures qui traversent le périmètre fini seront coupées ; distinguez une extrémité de fil coupée d'un effilochage progressif qui affecte la pièce conservée.

Vérifier la manipulation entre la découpe et l'installation

Faites passer les pièces d'essai par la séquence réelle de transfert. Soulevez-les de la surface de découpe, placez-les dans l'emballage proposé, déplacez-les vers l'assemblage et ajustez-les à l'aide des supports prévus. Enregistrez tout dommage ou manipulation supplémentaire requis à chaque étape.

Pour les inserts grands ou façonnés, évaluez le support lors du soulèvement plutôt que de considérer une section étroite comme un point de portage. Pour les kits, identifiez les pièces assez clairement pour que les opérateurs n'aient pas besoin de les déplier ou de les retourner à plusieurs reprises pour trouver la bonne pièce.

Lorsqu'un capot doit être ouvert pour maintenance, incluez le démontage et le remontage dans l'essai. Vérifiez si le noyau se déplace à l'intérieur de son revêtement, s'amincit autour des fermetures ou nécessite un repositionnement. Le renfort doit répondre à une exigence de manipulation identifiée ; il ne doit pas être utilisé pour compenser des supports manquants ou une conception de retenue inadaptée.

Rédiger des critères d'acceptation mesurables

Un échantillon approuvé est utile, mais la production en série nécessite également une base d'inspection écrite. Choisissez les contrôles qui importent pour le composant et convenez de l'échantillonnage, des méthodes et des limites d'acceptation avant de passer la commande de production.

Les mesures d'épaisseur nécessitent une méthode commune car le matériau est compressible. Précisez la manière dont l'échantillon est conditionné et mesuré plutôt que de comparer une lecture manuelle avec une procédure de laboratoire différente. Lorsqu'un projet requiert une méthode d'essai reconnue, confirmez qu'elle s'applique à la construction renforcée fournie.

Maintenez l'épaisseur nominale fournie distincte de l'épaisseur installée. Clarifiez également si une valeur de poids surfacique décrit le mat de base ou le matériau complet lié par coutures. Comparer un chiffre concernant uniquement l'âme avec un chiffre concernant le matériau fini peut masquer les différences entre les devis.

Inclure des échantillons exposés à la chaleur lorsque le renforcement doit durer en service

Décidez si le fil de renfort est nécessaire principalement pendant la fabrication ou s'il doit continuer à soutenir le matelas pendant tout le fonctionnement. Indiquez la température au niveau de l'isolation, la durée d'exposition, l'atmosphère de fonctionnement et tout cycle de chauffage répété.

Lorsque le renforcement en service est nécessaire, demandez à l'équipe technique responsable de définir une séquence d'exposition à la chaleur et d'inspection appropriée. Examinez ensuite des pièces découpées représentatives pour vérifier la variation dimensionnelle, l'état des points, l'intégrité de manipulation et l'ajustement. Mettez-vous d'accord sur le résultat requis avant l'essai, plutôt que de juger un échantillon inconnu après chauffage.

N'utilisez pas le point de fusion de la fibre de verre, une déclaration générique de température maximale ou la résistance à la traction à température ambiante comme substitut à cette évaluation. L'approbation thermique et mécanique doit faire référence à la combinaison spécifique de mat et de fil. L'ajout de points de couture ne qualifie pas à lui seul le matériau pour une température de service continu plus élevée.

Séparer l'approbation du noyau de l'approbation de l'assemblage fini

Un noyau isolant découpé peut passer l'inspection à réception tandis que le panneau ou le couvercle complet nécessite encore une évaluation thermique. Indiquez l'épaisseur installée, les supports, les couches côté chaud et extérieur, les ouvertures et les conditions aux limites lors de la spécification d'un objectif de perte de chaleur ou de température de surface.

De même, une construction piquée à elle seule ne permet pas d'établir une classe d'érosion à écoulement exposé, un degré de résistance au feu fini ou une performance acoustique. Demandez les preuves pertinentes pour l'application envisagée au lieu de transposer un résultat provenant d'un matériau ou d'un assemblage différent.

Utilisez la fiche de données de sécurité actuelle du matériau fourni et les procédures de manipulation du site pour la découpe et l'installation. L'inspection des matériaux ne remplace pas les contrôles requis sur le lieu de travail.

Reporter la spécification approuvée dans les commandes répétées

Après l'approbation de l'échantillon, conservez la désignation du matériau, la révision du plan, l'orientation de couture convenue, la méthode d'inspection et les instructions d'emballage sous la forme d'un ensemble contrôlé unique. Identifiez les modifications qui nécessitent un examen avant la fourniture, notamment la qualité de la fibre, le fil de renfort, le revêtement, le patron ou la géométrie de la pièce découpée.

Pour les commandes de rouleaux, enregistrez la largeur et la longueur utilisables ainsi que la spécification du matériau. Pour les commandes de pièces découpées, enregistrez les dimensions acceptées, la quantité et les conditions de livraison convenues. Conservez les comparaisons de devis sur la même base : surface fournie pour les rouleaux ou pièces acceptées pour les composants transformés.

BSTFLEX propose l'examen des demandes et le développement d'échantillons par l'intermédiaire de son Services de fabrication sur mesure et OEM. Soumettez le format de rouleau requis ou le plan de la pièce pour examen de faisabilité, y compris les exigences relatives à l'outillage, aux tolérances et à la documentation. Confirmez le périmètre d'approvisionnement proposé avant l'approbation de la production.

Que faut-il envoyer pour une demande de devis concernant un mat de verre guipé

Envoyez la demande d'équipement, la révision du plan, la qualité de verre requise, l'épaisseur, la masse volumique ou la masse surfacique, et la quantité. Pour une structure de couture spécifiée, incluez les exigences relatives au fil de renfort, le motif et l'orientation. Ajoutez les conditions de fonctionnement et expliquez si le renfort doit rester fonctionnel après une exposition à la chaleur.

Précisez si vous avez besoin de rouleaux pour la découpe en interne ou d'ébauches d'isolation finies pour l'assemblage. Indiquez la quantité d'échantillons, les exigences d'inspection et la demande prévue pour les ré commandes. Cela permet d'examiner ensemble le matériau, le travail de transformation et la portée de l'approbation.

Pour le matériau renforcé, visitez lepage produit de mat d'aiguilletage en fibre de verre cousu-tricoté. Lorsque la conception ne nécessite pas de couture supplémentaire, natte d'aiguilletage en fibre de verre unie reste une option distincte. D'autres types de fibres sont disponibles pour comparaison via le gamme de matériaux d'isolation haute température.

Demandez un devis et l'examen d'un échantillon avec le dessin du composant et les exigences de réception. Approuvez le matériau sous la forme que votre équipe de production utilisera, puis reportez cette spécification à chaque commande répétitive.
