Gaine en Fibre de Verre HTG pour Câblage Électrique : Que Spécifier

Une gaine adaptée à un fil sur l'établi peut s'avérer difficile à installer après le sertissage de la cosse. Elle peut également se trouver à proximité d'un enroulement de moteur, d'une pièce chauffante ou d'une arête métallique tranchante. Ces détails influencent le choix de la gaine. Pour le câblage électrique, il est préférable de se baser sur l'assemblage final et ses conditions de fonctionnement plutôt que sur le seul diamètre et la température de service.

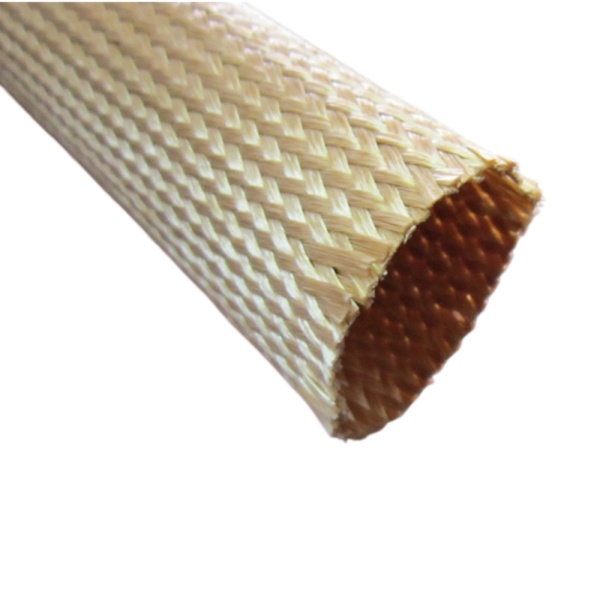

BSTFLEXmanchon en fibre de verre HTGCe câble est tressé à partir de fil de verre E non alcalin, traité thermiquement et imprégné d'une résine flexible. La fiche produit le présente comme isolant et protecteur mécanique pour le câblage des machines électriques, des moteurs et des appareils électroménagers. Les notes ci-dessous expliquent comment transformer cette description en un cahier des charges d'achat précis.

Commencez par le fil tel qu'il sera installé.

Mesurez le diamètre extérieur maximal que la gaine doit recouvrir, en incluant l'isolation, les épissures, les joints et tout connecteur qui ne pourra pas être installé ultérieurement. Notez la longueur gainée requise et l'emplacement des extrémités de la gaine. Si l'installation implique le passage du câble dans une gaine extérieure ou le contournement d'un coude, effectuez un essai sur le tracé réel. La section nominale d'un fil ne correspond pas à celle d'un faisceau fini.

La page produit HTG indique les diamètres intérieurs nominaux de 0,5 mm à 30 mm, avec différentes tolérances de diamètre et plages d'épaisseur de paroi selon la taille. Précisez l'alésage nominal requis et vérifiez la tolérance correspondante par rapport à la dimension maximale de montage et au diamètre minimal nécessaire pour un ajustement précis. Pour les productions en série, indiquez la longueur de coupe finale et la tolérance admissible pour votre assemblage.

Décrivez où la chaleur atteint la manche.

Indiquez au fournisseur la température normale au niveau de la gaine, la durée d'exposition et tout événement ponctuel tel qu'un démarrage ou un défaut. La fiche technique HTG mentionne une plage de fonctionnement de -30 °C à 350 °C et des pics de température à 400 °C. Elle indique également la classe thermique C. Ces données concernent le produit et ne définissent pas la température de service du câble complet ni de l'ensemble de l'appareil. L'isolation du conducteur, les composants à proximité et les exigences d'homologation doivent faire l'objet d'un examen distinct.

À l'endroit où le manchon entre en contact avec un composant chaud, veuillez inclure un schéma ou une photo montrant le point de contact. Si la chaleur provient d'une surface voisine, veuillez indiquer l'espace, le flux d'air et la présence éventuelle d'un écran de protection. Cela permet de distinguer un problème de contact localisé d'une chaleur ambiante générale dans le boîtier.

Convenir du test électrique pour la taille choisie

La fiche produit indique une plage de tension de claquage de 0,5 kV à 1,5 kV. Demandez quelle valeur s'applique au diamètre et à la construction mentionnés, ainsi que la méthode et les conditions de test. Une plage de valeurs indiquée sur une fiche produit ne doit pas être considérée comme la valeur nominale de chaque taille de gaine ni comme un substitut aux essais du câblage installé.

Pour les câbles de moteurs et le câblage d'appareils, précisez au fournisseur si la gaine est une couche de protection supplémentaire sur un conducteur déjà isolé ou si elle fait partie du système d'isolation que vous qualifiez. Cette distinction déterminera la documentation nécessaire à votre équipe d'ingénierie. Si une norme ou un test client particulier est obligatoire, veuillez indiquer sa désignation exacte avec votre demande.

Vérifiez la finition de la résine et le processus d'assemblage

Le HTG est une tresse de verre imprégnée de résine. La finition fait partie intégrante des spécifications du produit ; veuillez donc inclure tout vernis d’enroulement, composé d’enrobage, adhésif, agent de nettoyage ou traitement thermique appliqué après le gainage. Vérifiez la compatibilité avec votre procédé et inspectez un échantillon après la coupe, le filetage et l’assemblage final. Si votre procédé requiert une surface différente ou un revêtement spécifique, veuillez nous en informer avant de commander les longueurs nécessaires.

La couche extérieure en caoutchouc silicone est un élément distinct. Pour une exigence qui requiert spécifiquement un manchon revêtu de silicone, voir la section suivante :gaine en fibre de verre revêtue de caoutchouc siliconeComparez les propriétés et les données de test du produit avec celles de la version HTG. Les deux produits doivent avoir des spécifications et des termes de recherche distincts.

Envoyez une requête exploitable

Un bref descriptif technique permet de gagner du temps par rapport à une longue liste de mots-clés généraux. Incluez les éléments suivants :

• Application : câble moteur, faisceau de câbles d'appareil ou autre assemblage électrique.
• Diamètre extérieur du fil fini ou du joint, plus toute caractéristique que le manchon doit recouvrir.
• Longueur couverte requise, tolérance de longueur de coupe et méthode d'assemblage.
• Température normale et maximale au niveau du manchon, y compris la durée d'exposition.
• Test électrique ou spécification client, avec la documentation requise.
• Contact avec du vernis, de l'adhésif, des produits chimiques de nettoyage ou d'autres matériaux de traitement.
• Couleur préférée, quantité commandée et nécessité d'un échantillon.

BSTFLEX propose le noir et le marron clair en couleurs standard, et d'autres couleurs sur demande. Sa page produit indique également les longueurs de rouleaux en fonction du diamètre ; veuillez donc vérifier la longueur exacte de la bobine et le conditionnement pour le diamètre sélectionné. Envoyez le descriptif dûment rempli viapage produit du manchon en fibre de verre HTGpour demander un échantillon correspondant et un devis.
