Manchons de tuyau tissés en polypropylène pour équipements agricoles : ajustement, usure et approvisionnement

Les flexibles hydrauliques agricoles fonctionnent rarement dans un environnement propre et stationnaire. Sur les tracteurs, les chargeurs, les moissonneuses-batteuses et les outils portés, les flexibles peuvent se déplacer à travers des points d'articulation, passer à côté de supports en acier, accumuler de la poussière et des résidus de récolte, et subir des contacts de surface répétés lors de cycles de travail prolongés.

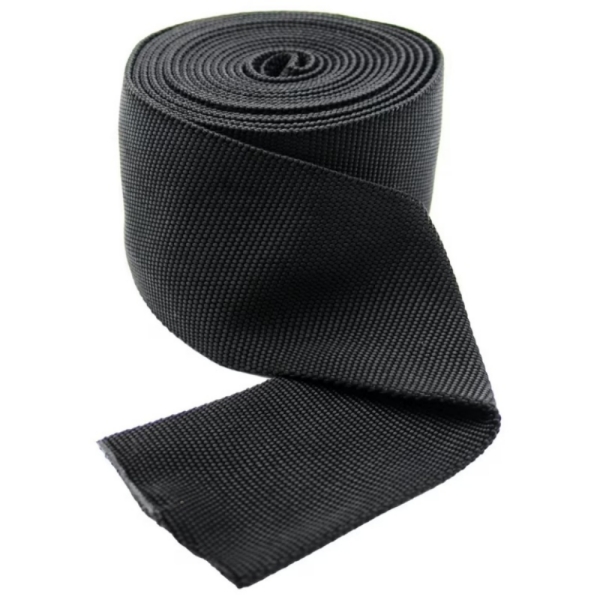

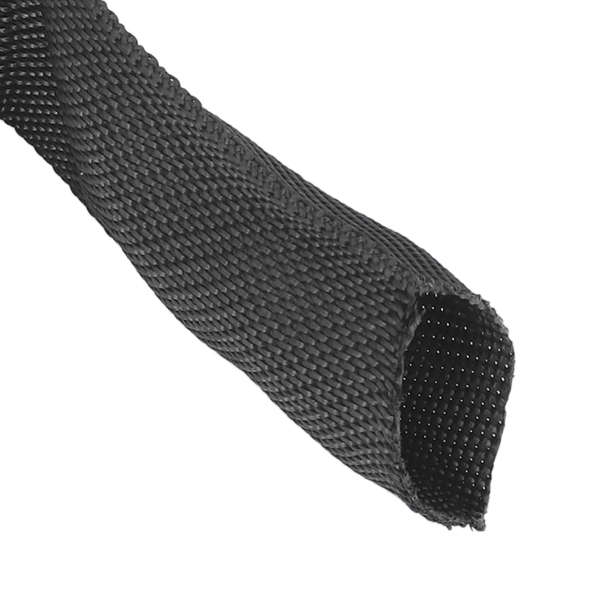

Une gaine de protection tissée en polypropylène est un revêtement textile léger utilisé pour réduire l'abrasion directe et organiser les lignes hydrauliques dans ces zones d'usure mécanique. Pour les achats OEM et de rechange, les questions importantes sont de savoir où le flexible frotte, comment la gaine sera installée, quelle taille finie est requise et comment le matériau sera fourni à la chaîne d'assemblage ou au réseau de service.

Le BSTFLEX Gaine de protection pour flexible en polypropylène est une option textile tissée pour les flexibles hydrauliques, les conduites pneumatiques, les câbles et les tuyaux exposés à l'usure mécanique. Ce guide se concentre spécifiquement sur les applications pour équipements agricoles et distingue la gaine textile en polypropylène des protège-flexibles en spirale.

Cartographier la zone d'usure avant de choisir la gaine

Commencez par la machine, et non par le catalogue des gaines. Marquez la zone exacte où le flexible entre en contact avec un autre flexible, un support, un châssis, un protecteur, un collier ou une structure mobile. Vérifiez ensuite si le contact se produit en continu, uniquement à l'angle de braquage maximal, lors du levage de l'outil ou dans une autre condition de fonctionnement.

Les emplacements d'usure agricole typiques peuvent inclure le cheminement de la flèche du chargeur, les zones d'articulation du tracteur, les conduites d'attelage à trois points, les connexions d'outils avant et arrière, les circuits de la coupe de la moissonneuse-batteuse, les groupes motopompes hydrauliques et les faisceaux de flexibles auxiliaires. Une même gaine ne convient pas automatiquement à tous les emplacements simplement parce qu'ils utilisent tous des flexibles hydrauliques.

Là où le cheminement lui-même crée un bord tranchant inacceptable, un point de pincement ou une condition de pliage, corrigez ce problème avant d'utiliser une gaine externe. Un protecteur tissé doit agir comme une couche d'usure sacrificielle, et non comme un substitut à un cheminement et un support de flexible corrects.

Choisir la gaine en fonction du diamètre extérieur du flexible fini

Utilisez le diamètre extérieur réel du flexible fini. Le diamètre nominal et la taille de raccord (dash size) ne définissent pas la dimension externe autour de laquelle la gaine de protection doit s'ajuster. Pour un faisceau de flexibles, fournissez le profil global du faisceau dans la disposition de cheminement prévue.

Ne comparez pas directement la largeur à plat avec le diamètre extérieur du flexible comme s'il s'agissait de la même dimension. Demandez la plage d'ajustement recommandée par le fournisseur pour la construction cotée et validez la taille sélectionnée sur un assemblage représentatif.

Vérifier si la gaine doit passer par-dessus les raccords

Une gaine textile tubulaire en polypropylène nécessite normalement un accès par les extrémités. Si l'assemblage de flexible est gainé avant que les raccords ne soient fixés, le corps du flexible peut déterminer l'exigence de taille principale. Si la gaine est installée après l'assemblage, le plus grand raccord peut devenir la dimension de passage critique.

Discutez de la séquence d'installation avec l'assembleur de flexibles. La gaine ne doit pas interférer avec le sertissage, les tests de pression, l'identification du flexible ou l'inspection finale. Si une gaine beaucoup plus grande devait être nécessaire uniquement pour passer les raccords, échantillonnez l'assemblage complet avant d'approuver la taille.

Pour les flexibles déjà installés où il n'y a pas d'accès utilisable par les extrémités, une gaine tubulaire en PP peut ne pas être la meilleure construction. Utilisez la page de sélection de protection pour flexible hydraulique pour comparer une solution amovible appropriée plutôt que de traiter une gaine tissée tubulaire comme un produit enroulable.

Inspecter la gaine là où le flexible bouge réellement

L'équipement agricole est hautement dynamique. Un flexible peut sembler correctement protégé lorsque la machine est stationnaire, mais entrer en contact avec un châssis ou une ligne adjacente lorsque la direction, la flèche, l'attelage ou l'outil atteint une autre position.

Lors d'une évaluation de premier article ou de service approuvée, inspectez le cheminement protégé à travers les mouvements prévus de la machine. Portez une attention particulière à :

• aux zones d'articulation et de direction ;
• aux zones de pivotement du chargeur et de la flèche ;
• aux points de connexion de l'attelage à trois points et des outils ;
• aux sections traversant des supports ou des guides ;
• aux faisceaux de flexibles qui se déplacent les uns par rapport aux autres ;
• aux zones exposées aux résidus de récolte, à la terre ou aux nettoyages répétés.

La gaine doit rester sur la zone d'usure prévue sans créer de nouvelle restriction. Respectez le rayon de courbure requis par le fabricant du flexible ainsi que les exigences du fabricant de l'équipement en matière de routage et de fixation.

Séparer la protection contre l'abrasion du confinement des défaillances de flexibles

Une gaine anti-abrasion en polypropylène tissé et un système validé de confinement des éclats hydrauliques ne relèvent pas de la même catégorie de produits. La résistance à l'abrasion peut aider à réduire l'usure externe, mais elle ne prouve pas à elle seule le confinement d'un flexible éclaté ou la protection contre un jet de type micro-fuite à haute pression.

Pour les applications agricoles courantes d'abrasion, spécifiez la gaine textile en polypropylène en fonction de l'ajustement, de la résistance à l'usure, de la flexibilité, de l'installation et de l'exposition environnementale. Si un projet nécessite un confinement de rupture, une protection contre les micro-fuites ou une protection du personnel contre l'injection de fluide, demandez des preuves d'essai de système spécifiques au produit et utilisez la construction validée pour cette fonction.

La gaine ne doit jamais être utilisée pour dissimuler un flexible hydraulique endommagé ou le remettre en service. Respectez les exigences d'inspection et de remplacement du fabricant de la machine et du flexible.

Décrire l'environnement de terrain au lieu d'utiliser le terme générique « résistant aux produits chimiques »

Le polypropylène est choisi dans de nombreuses applications industrielles en raison de ses caractéristiques utiles face à l'humidité et aux produits chimiques, mais la compatibilité doit tout de même être évaluée par rapport à l'environnement réel. Le matériel agricole peut être exposé à des fluides hydrauliques, de la graisse, des engrais, des produits de nettoyage, des pesticides, des carburants ou d'autres substances selon la machine et le processus.

Pour une étude des matériaux, identifiez la substance, la concentration, la température, la durée d'exposition et déterminez s'il s'agit d'un contact par éclaboussures occasionnelles, d'une contamination répétée ou d'une immersion continue. Ne présumez pas qu'une description générale de polymère garantit la compatibilité avec tous les produits chimiques agricoles.

L'utilisation en extérieur peut également entraîner une exposition au soleil, à des cycles thermiques, à de la boue et à des lavages répétés. Si une résistance aux UV, aux intempéries ou un test environnemental particulier est exigé, incluez cette exigence dans l'appel d'offres et demandez les données justificatives pour la construction de gaine proposée.

Choisir entre la livraison en rouleau et les pièces prédécoupées

Les fabricants d'équipements agricoles, les ateliers de flexibles hydrauliques et les distributeurs de pièces de rechange peuvent avoir besoin de la même gaine textile sous différentes formes de conditionnement. Discutez du format dès l'étape du devis plutôt que de supposer que chaque gaine est fournie de la même manière.

L'approvisionnement en rouleaux peut convenir aux ateliers de flexibles qui coupent le matériau localement pour de nombreuses références de pièces. Les pièces prédécoupées peuvent réduire la manutention locale pour les assemblages stables d'équipementiers. Comparez les devis sur la base du matériau utilisable, de la découpe, de l'identification, de l'emballage et de la main-d'œuvre d'assemblage, et pas seulement sur le prix au mètre.

Utiliser des références de pièces pour contrôler des tailles similaires

Plusieurs gaines textiles noires peuvent sembler presque identiques dans un entrepôt ou sur un établi d'assemblage. Pour les programmes récurrents, enregistrez la taille et la construction approuvées sous une référence de pièce convenue. Si une impression ou un étiquetage spécial est requis, confirmez cette capacité pour le produit exact avant de l'inclure dans la spécification de production.

Le dessin ou la spécification d'achat doit identifier au moins le matériau, la référence de taille de la gaine, la longueur finie ou le format en rouleau, la couleur, l'emballage et le niveau de révision. Si un fournisseur modifie la construction du fil, la structure textile ou une autre caractéristique contrôlée, déterminez si une nouvelle approbation d'échantillon est nécessaire.

Tester la gaine sur l'assemblage réel du tracteur ou de l'instrument

Une approbation d'échantillon utile doit répondre à plus de questions que le simple « est-ce que ça passe par-dessus le flexible ? ». Vérifiez l'assemblage complet et enregistrez :

• si la gaine passe par-dessus le raccord requis ;
• si l'ajustement une fois installée est acceptable le long du corps du flexible ;
• si toute la zone d'usure reste couverte ;
• si la gaine reste à l'écart des colliers et des pièces mobiles ;
• si l'assemblage peut toujours être inspecté et identifié ;
• si la longueur coupée et l'emballage conviennent au processus d'assemblage.

Si l'équipement possède plusieurs circuits hydrauliques avec des tailles de flexibles différentes, ne présumez pas qu'une seule taille de gaine peut être utilisée partout. La normalisation des références de pièces peut réduire la complexité, mais seulement après que chaque assemblage prévu a été vérifié.

Questions posées par les acheteurs sur les gaines de flexibles tissées en polypropylène

Une gaine tissée en polypropylène est-elle la même chose qu'un protège-flexible spiralé en PP ?

Non. Ce produit est une gaine textile tubulaire. Un protège-flexible en spirale utilise un profilé plastique enroulé et possède une méthode d'installation, une structure et une spécification d'achat différentes. Maintenez les deux groupes de produits séparés lors de la sélection ou de la cotation de la protection de flexibles.

Une gaine textile en PP peut-elle être utilisée sur des faisceaux de flexibles ?

Elle peut être envisagée pour des faisceaux adaptés, mais mesurez le profil complet du faisceau et confirmez que le regroupement est approprié pour le mouvement et la maintenance. Une seule gaine externe ne fournit pas de séparation entre les flexibles individuels à l'intérieur du faisceau.

Quelles informations sont nécessaires pour l'équipement agricole ?

Fournissez le diamètre extérieur du flexible, la taille du raccord, la longueur protégée, le type de machine, la photo ou le dessin du routage, l'emplacement de l'usure, le mouvement opérationnel, les fluides ou produits chimiques prévus, la quantité et le format d'approvisionnement préféré.

Est-ce que la gaine de protection pour flexibles en polypropylène prévient les blessures par injection de fluide hydraulique ?

Ne présumez pas cela à partir du matériau ou de la fonction d'abrasion. Les tâches d'injection de fluide et de confinement d'éclatement nécessitent des tests de système distincts et spécifiques au produit dans des conditions définies.

Demander des échantillons de gaine de tuyau en polypropylène tissé ou un approvisionnement OEM

Pour le BSTFLEX Gaine de protection pour tuyau en polypropylène, veuillez envoyer le diamètre extérieur du tuyau, le profil de raccord maximal, la longueur protégée requise, le type de machine ou d'équipement, les conditions d'usure et le format de fourniture préféré en rouleau ou prédécoupé.

Incluez la quantité d'échantillons, la quantité de production, la couleur, l'identification, l'emballage et toute la documentation de test requise. BSTFLEX peut examiner les dimensions personnalisées et les exigences de production par le biais de sonServices de fabrication OEM et sur mesure.

Contactez BSTFLEX avec votre plan de flexible hydraulique, votre photo d'équipement ou vos spécifications d'achat. Pour tout autre besoin de protection contre l'abrasion, de modernisation, thermique ou mécanique, consultez la gamme complète de protection pour flexibles hydrauliques.
