Joint têtard à âme creuse ou à âme en treillis solide : compression, recouvrement et choix pour première monte

Deux joints têtard peuvent avoir le même diamètre de bulbe, la même enveloppe en fibre de verre tissée et la même queue de fixation, tout en offrant un ressenti totalement différent à la fermeture de la porte d'un four industriel. La différence est souvent cachée à l'intérieur du bulbe : l'un des joints contient une âme en treillis métallique tricoté à centre ouvert, tandis qu'un autre utilise une construction en treillis plus dense et remplie.

Pour un acheteur de maintenance, cette différence peut déterminer si la pièce de rechange s'adapte au système de verrouillage existant. Pour un ingénieur OEM, elle influence la force nécessaire pour compresser le joint, la course du bulbe et le comportement du joint après des cycles d'ouverture répétés. Ce guide compare les joints têtard à âme creuse et à âme en treillis plein du point de vue des performances du joint fini, et pas seulement du nom du matériau indiqué sur un devis.

Les treillis creux et pleins décrivent la géométrie de l'âme

Un noyau en treillis creux est constitué d'une structure métallique tricotée ou façonnée avec une région centrale ouverte. Sous une charge de compression, une partie du bulbe peut fléchir dans cet espace. L'amplitude du déplacement dépend de la taille du fil, de la densité du treillis, de la construction du tricot et du revêtement environnant.

Un noyau en treillis métallique plein est une construction en treillis métallique plus densément remplie, dépourvue du même centre ouvert. Ici,un maillage solide ne signifie pas une tige rigide en métal massifIl décrit comment le treillis métallique remplit l'ampoule. La structure en fil reste déformable, mais sa réponse force-déflexion peut différer de celle d'un noyau creux.

L'alliage métallique fait l'objet d'une décision distincte. L'acier inoxydable et l'Inconel sont des options de matériaux de base ; le treillis creux et le treillis plein sont des options de géométrie de base. Un bon de commande doit identifier les deux lorsqu'ils sont connus.

Le tableau indique des tendances de conception plutôt que des valeurs de performance garanties. Un treillis rempli et peu tassé peut nécessiter moins de force qu'un noyau creux à mailles serrées pour une hauteur de compression donnée. La comparaison n'a de sens qu'une fois les profilés finis et les conditions d'essai définis.

Une même taille de bourrelet ne signifie pas la même force de fermeture

Considérons la porte d'un four dotée d'un logement de joint, d'une bande de retenue et de loquets mécaniques. Une pièce de rechange peut correspondre au diamètre extérieur nominal d'origine du bourrelet mais empêcher les loquets d'atteindre leur position prévue. Si le nouveau noyau exige une charge plus importante pour l'espace disponible, une correspondance dimensionnelle ne constitue pas un remplacement fonctionnel.

Inversement, un noyau qui se déforme facilement peut atteindre la hauteur d'installation prévue avec une charge initiale plus faible, mais nécessite tout be soin d'être évalué quant à sa reprise élastique et à son contact à long terme. Aucune de ces observations ne prouve en soi qu'un noyau est meilleur qu'un autre.

La comparaison technique doit par conséquent dissocier trois grandeurs :

• Hauteur libre du bourrelet : la dimension du joint fini non chargé dans le sens de la fermeture.
• Hauteur installée du bourrelet : l'espace réel laissé pour le bourrelet lorsque la porte est correctement fermée.
• Charge de compression : la force nécessaire pour atteindre cette hauteur installée selon une méthode d'essai convenue.

Lorsque la force est mesurée sur un échantillon rectiligne, indiquez à la fois la longueur de l'échantillon testé et la charge. Si le résultat est exprimé en force par unité de longueur, précisez le calcul et le montage d'essai. Sinon, les chiffres provenant de deux fournisseurs risquent d'être impossibles à comparer équitablement.

Commencez par l'écartement de l'équipement, pas par une préférence de cœur

Avant de choisir entre un cœur creux et un cœur en treillis plein, déterminez l'écart que présente la porte par rapport au joint. Mesurez à plusieurs endroits, en particulier près des charnières, des loquets et des coins. Vérifiez si chaque résultat représente la position fermée prévue plutôt qu'une porte qui s'est déplacée davantage parce que l'ancien joint a été retiré.

Pour un bourrelet rond, son diamètre nominal peut être utilisé comme hauteur libre uniquement si cette forme est confirmée. Pour un bourrelet ovale ou préalablement comprimé, enregistrez la hauteur et la largeur séparément.

La compression géométrique nominale peut être calculée comme suit :

Compression (%) = (Hauteur libre du bourrelet - Hauteur installée du bourrelet) / Hauteur libre du bourrelet x 100

À titre d'exemple, un bourrelet proposé d'une hauteur libre de 18 mm installé dans un espace de 14 mm présente une compression dimensionnelle nominale d'environ 22 %. Cet exemple n'établit pas un pourcentage de compression acceptable pour BSTFLEX ou tout autre joint. La charge, le recovrement, la température et le comportement aux fuites doivent être vérifiés pour la construction réelle.

Un remplacement de maintenance doit également inclure la largeur de la queue de montage, l'épaisseur de la queue, la largeur globale du profil et l'emplacement du bourrelet par rapport à la quincaillerie de retenue. Une géométrie de queue incorrecte peut écarter le bourrelet de sa ligne d'étanchéité prévue, même lorsque le cœur est adapté.

Quel cœur devez-vous évaluer en premier ?

Lorsque la force de fermeture de la porte est limitée

Un cœur creux est un candidat logique à tester lorsqu'une porte a une capacité de loquet limitée ou lorsqu'une charge excessive de joint empêche la fermeture. Son centre ouvert offre une voie de déformation possible, mais la force de travail réelle doit être mesurée sur le profilé fini proposé.

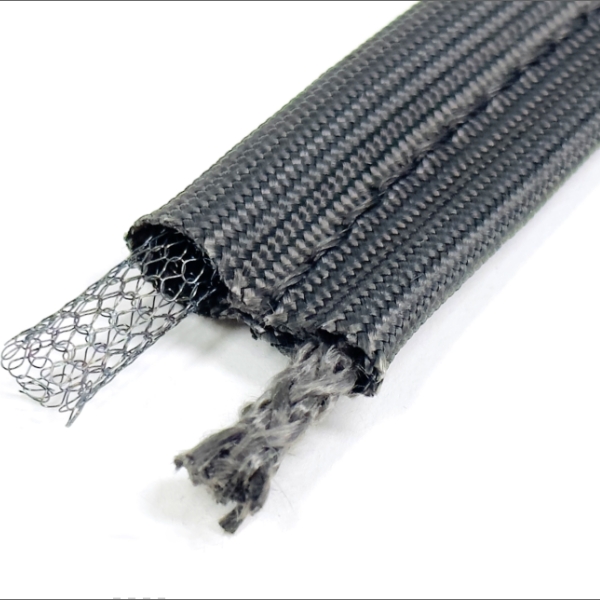

BSTFLEX propose un Fiberglass Cover Stainless Steel Hollow Core Tadpole Gasket. Cette page identifie la construction du cœur à centre ouvert. Elle doit être utilisée comme référence de produit de départ pour cette voie de sélection.

Lorsqu'un bourrelet plus ferme est requis

Un cœur en treillis plein peut être évalué lorsqu'une réponse plus structurée est nécessaire sous les charges de montage et de fermeture disponibles. Un acheteur devrait demander la construction en treillis et une comparaison de la charge de compression plutôt que de compter sur le mot « plein » pour garantir la rigidité.

Le Fiberglass Cover Stainless Steel Core Tadpole Gasket de BSTFLEX est une référence pertinente de cœur métallique. Son nom de produit publié actuel identifie un cœur en acier inoxydable mais n'établit pas, à lui seul, une construction particulière en treillis plein. Confirmez ce détail sur le dessin ou le devis technique avant de le décrire comme un modèle en treillis plein.

Lorsqu'un cœur non métallique peut être préférable

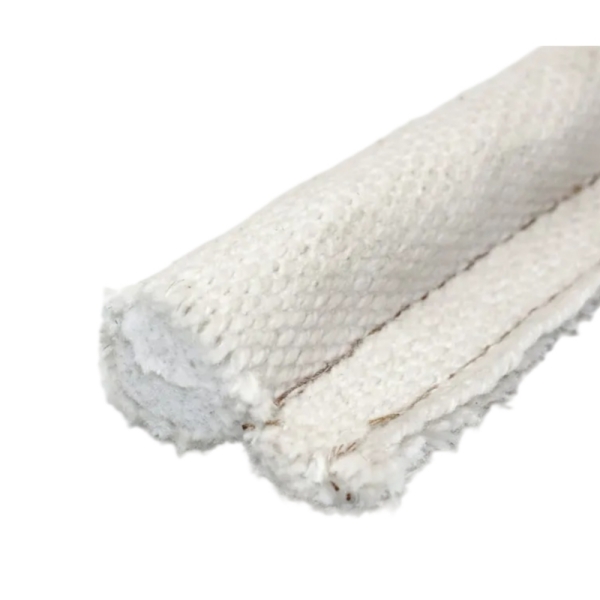

Tous les joints industriels ne nécessitent pas un cœur en treillis métallique. Lorsqu'une construction à base de fibres est spécifiée, examinez le Fiberglass Cover Fiberglass Core Tadpole Gasket. Les cœurs en fibres ont leurs propres caractéristiques de compression et doivent être testés par rapport au même espace de porte et aux mêmes exigences de fonctionnement, plutôt que d'être traités comme une référence universelle de cœur souple.

Comparez la compression et le recouvrement en utilisant les mêmes conditions d'essai

Une comparaison significative entre un cœur creux et un treillis plein nécessite plus d'une photographie de chaque extrémité coupée. Pour la qualification d'un équipementier (OEM), convenez d'un petit plan d'essai contrôlé avant la production d'échantillons. La séquence suivante aide à maintenir les résultats comparables.

1. Maintenez le profil visible constant. Dans la mesure du possible, utilisez la même qualité de revêtement, la même construction de couture, la même taille de bourrelet et la même géométrie de queue afin que le cœur soit la principale variable.
2. Conditionnez les échantillons de manière cohérente. Enregistrez si les pièces sont telles qu'elles ont été reçues, pré-comprimées, conditionnées thermiquement ou cyclées au préalable.
3. Mesurez la hauteur libre. Enregistrez la méthode et les points de mesure avant la mise en charge.
4. Comprimez à des hauteurs définies. Utilisez plusieurs hauteurs installées si l'équipement présente une plage d'espaces. Enregistrez la force à chaque hauteur.
5. Déchargez et mesurez le recouvrement. Indiquez quand et comment la hauteur recouvrée est mesurée. Ne mélangez pas le recouvrement immédiat avec le recouvrement après une période plus longue.
6. Répétez le cyclage si nécessaire. Revérifiez la charge, l'état du profil, les coutures et la déformation résiduelle après un nombre convenu de cycles représentatifs.
7. Examinez la condition thermique. Si la chaleur affecte le service réel, répétez les contrôles pertinents après une exposition à une température représentative et un refroidissement selon une procédure convenue.

Ne transférez pas le pourcentage de recouvrement publié d'un concurrent dans une spécification BSTFLEX. Les résultats de déformation rémanente sous compression et de recouvrement dépendent de la construction finie et de la méthode d'essai. Un devis ne doit indiquer les valeurs mesurées que lorsqu'elles ont été établies pour ce joint spécifique.

Ce que doit contenir un rapport de compression OEM

Un simple tableur des mesures peut s'avérer plus utile pour un acheteur technique qu'une simple déclaration affirmant qu'une âme est « hautement compressible ». Il permet à l'acheteur de juger si le joint atteint la hauteur spécifiée dans les limites de la force de verrouillage disponible.

Ne confondez pas la géométrie de l'âme avec la classe de température

La limite de fonctionnement d'un joint en têtard dépend de l'ensemble de l'assemblage : tissu de revêtement, revêtement, alliage de l'âme, coutures et exposition au niveau de la ligne d'étanchéité. Une maille creuse n'implique pas nécessairement une classe de température inférieure ou supérieure à celle d'une maille pleine de la même famille d'alliages et de construction.

De même, le passage d'un acier inoxydable à une âme à base d'Inconel relève d'une décision technique distincte de celle du choix entre une géométrie creuse et une géométrie pleine. Le choix de l'alliage doit prendre en compte la température réelle de l'âme, l'atmosphère, l'oxydation et toute exposition chimique pertinente.

Évitez d'utiliser le réglage nominal de la chambre du four comme unique donnée de température. Le joint peut subir une température différente en raison de sa position par rapport au cadre de la porte, au revêtement réfractaire, aux surfaces de contact et au circuit des gaz chauds.

Trois problèmes de remplacement qui nécessitent des réponses différentes

Problème 1 : La porte ne se verrouille pas après le remplacement du joint

Vérifiez la hauteur libre de remplacement, l'espace installé, la position de la queue et la charge réelle à la fermeture. Une structure d'âme différente peut contribuer au problème, mais des dimensions de bourrelet trop grandes ou des éléments de fixation mal alignés peuvent produire des symptômes similaires. Ne forcez pas simplement le verrou à se fermer.

Problème 2 : Le joint cesse d'entrer en contact avec le cadre après une utilisation répétée

Recherchez une déformation résiduelle, un mouvement sous la barre de retenue, des coins endommagés et des changements dans l'alignement de la porte. Un test de reprise élastique peut aider à comparer les âmes candidates, mais la perte de contact ne peut pas être diagnostiquée à partir du seul matériau de l'âme.

Problème 3 : Le revêtement s'effiloche tandis que l'âme métallique reste intacte

Cela indique que le tissu exposé et la trajectoire de contact de l'équipement méritent d'être surveillés. Le renfort en maille interne n'empêche pas automatiquement l'abrasion du revêtement externe. Examinez les arêtes vives, le mouvement de glissement et la nécessité d'un autre textile ou d'une construction de protection externe spécifiée séparément.

Applications où le choix de l'âme en treillis est important

Pour les portes de four industriel, la charge de verrouillage disponible et la variation autour du périmètre de la porte sont souvent au cœur de la décision. Comparez les candidats à l'espace installé de l'équipement plutôt que de commander uniquement en fonction du diamètre nominal du bourrelet.

Pour les panneaux d'accès aux fours, évaluez l'exposition thermique en plus de la charge et de la reprise élastique. Une âme adaptée ne peut pas compenser un revêtement ou un matériau de couture inadapté.

Pour capots de gaines et registres, tenez compte de la différence de pression, des vibrations, de la fréquence d'ouverture et de la fuite admissible. Un joint téton en textile ne doit pas être considéré comme étanche aux gaz ou résistant à la pression sans validation du raccord complet.

Pour les grandes portes d'accès aux jeux irréguliers, cartographiez les jeux fermés minimum et maximum. Un noyau creux peut valoir la peine d'être testé, mais les zones les plus serrées et les plus larges doivent toutes deux rester dans la plage de fonctionnement validée du joint sélectionné.

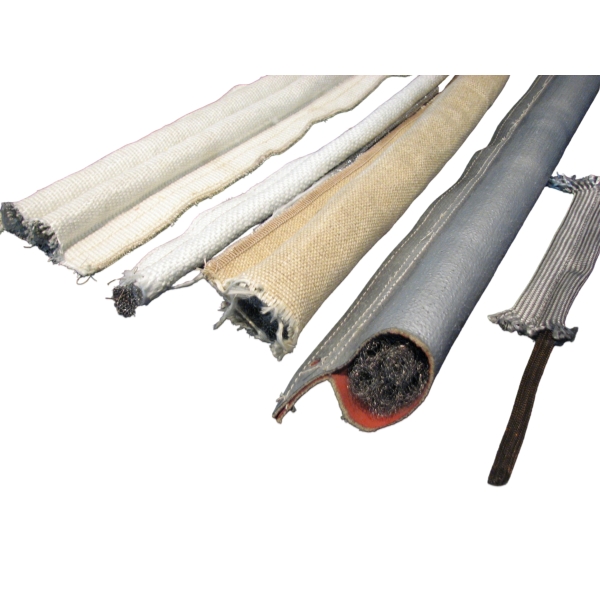

Comment spécifier un joint téton sur mesure à âme en treillis métallique

Pour un prototype ou un approvisionnement OEM régulier, envoyez un dessin coté et une feuille de conditions de fonctionnement. Si l'âme existante est inconnue, décrivez-la comme non confirmée et fournissez une photo de la coupe de l'extrémité ou un échantillon représentatif pour examen.

Pour le développement basé sur des dessins et les approvisionnements répétés, consultez la page Custom Tadpole Gasket Manufacturer de BSTFLEX. Pour découvrir la gamme plus large de revêtements et d'âmes, visitez Tadpole Gasket and Tadpole Seal Products.

Questions posées par les acheteurs concernant les âmes en treillis creuses et pleines

Est-ce qu'une maille pleine signifie la présence d'une tige en acier massif à l'intérieur du joint ?

Non. Dans cette catégorie de produits, cela désigne une structure en maille métallique plus dense ou remplie. Cœur en tricot métallique et barre métallique rigide sont deux choses différentes.

Un cœur creux est-il toujours plus facile à compresser ?

Aucune règle universelle ne s'applique. Une géométrie creuse peut offrir une voie de déformation vers l'intérieur, mais le diamètre du fil, la densité du tricot, la taille du bulbe fini et la tension de la gaine déterminent la réponse charge-déformation réelle.

Un cœur en acier inoxydable est-il automatiquement un cœur en maille pleine ?

Non. L'acier inoxydable désigne la famille d'alliages, tandis que la maille creuse ou remplie désigne la structure. Confirmez les deux sur les spécifications d'achat.

Un joint en maille remplie durera-t-il toujours plus longtemps ?

Pas nécessairement. La durée de vie dépend également de la température de fonctionnement, de la compression, des cycles, de l'abrasion de la gaine, de l'exposition chimique, de la géométrie de montage et de la façon dont le joint est utilisé.

Un joint à cœur creux existant peut-il être remplacé par de la maille remplie ?

Cela peut être possible après examen ingénierie, mais la substitution modifie la structure du cœur. Validez le jeu installé, la charge de fermeture, le retour élastique et l'étanchéité globale de l'équipement avant d'approuver le remplacement.

Quel est le meilleur point de départ pour devis personnalisé ?

Fournissez la coupe transversale du joint, l'espace d'ouverture disponible, les conditions de fonctionnement, la longueur requise et la quantité. Si l'application exige une force de fermeture ou une étanchéité définies, incluez cette exigence plutôt que de demander uniquement un diamètre nominal.

Choisissez le cœur selon sa réponse fonctionnelle vérifiée

La différence pratique entre un cœur en maille creuse et un cœur en maille remplie n'est pas un classement abstrait de la souplesse. Il s'agit de la façon dont chaque joint fini répond à la charge, au jeu et au cycle de fonctionnement réels de l'équipement. Utilisez la construction du cœur pour établir une présélection, puis qualifiez le joint par rapport à la hauteur installée requise et aux conditions de service.

BSTFLEX peut étudier un cœur en acier inoxydable creux recouvert de fibre de verre et un cœur en acier inoxydable recouvert de fibre de verre comme points de départ pour une proposition OEM ou de remplacement. Identifiez explicitement une variante en maille pleine ou remplie avant de la traiter comme un modèle approuvé.

Envoyez vos spécifications de cœur, votre plan de joint et vos exigences d'installation à BSTFLEX pour obtenir un devis de joint de type méplat (tadpole).
