Un soufflet rectangulaire de remplacement peut avoir la même largeur que l'ancien et ne pas convenir à la machine. Le cadre de montage peut être positionné à une hauteur différente, un graisseur peut gêner les plis, ou le soufflet comprimé peut empiéter sur l'espace nécessaire au déplacement de la table. Pour les rails linéaires et les glissières, la spécification de remplacement doit décrire l'installation, et non seulement le soufflet en tissu.

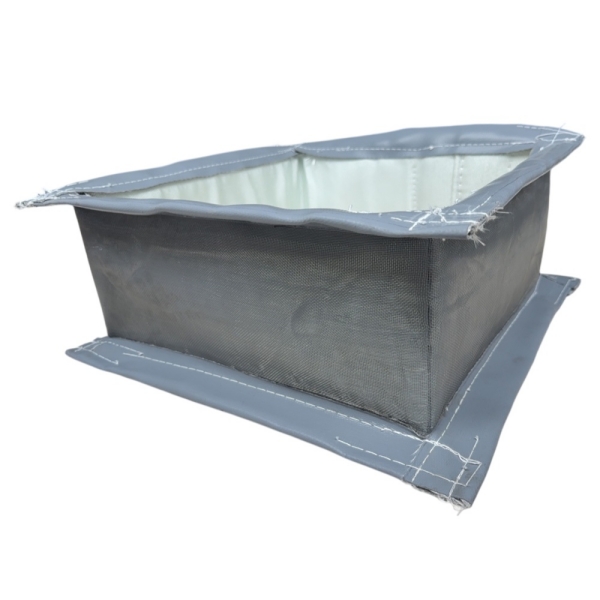

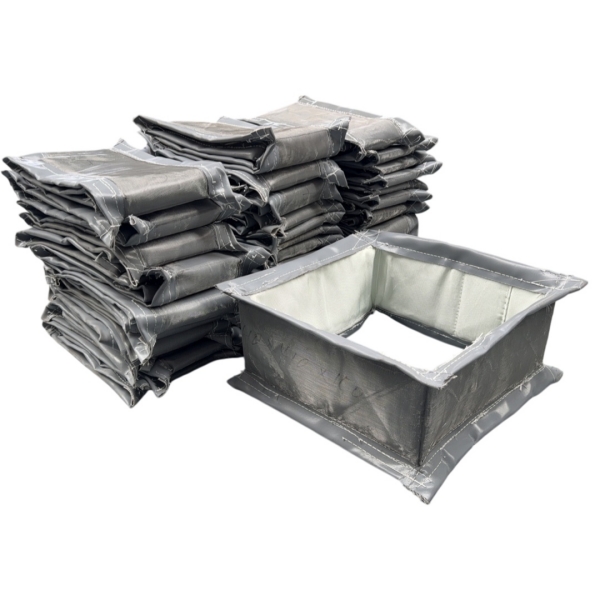

BSTFLEXsoufflets rectangulaires cousus sur mesureCe système offre une protection flexible aux composants rectangulaires de machines et aux systèmes de guidage. Le profil, les longueurs utiles, le tissu et les fixations peuvent être adaptés aux dimensions de l'équipement existant. Un schéma de remplacement clair indique l'espace protégé, le dégagement extérieur et les connexions à chaque extrémité.

Il convient d'abord de déterminer si le soufflet existant recouvre un seul rail, s'étend sur deux rails parallèles, protège un rail creux ou renferme un actionneur rectangulaire. Indiquez quelles faces sont recouvertes et lesquelles restent découvertes. Un couvercle de rail à trois côtés et un soufflet rectangulaire entièrement fermé ne sont pas interchangeables, même si leur largeur et leur hauteur semblent similaires.
Identifiez la fixation fixe et la fixation mobile. Sur certaines installations, le couvercle s'arrête au niveau du chariot au lieu d'entourer complètement le bloc de roulement. Sur d'autres, des composants supplémentaires se trouvent à l'intérieur de l'espace protégé. Marquez clairement cette limite afin que l'ouverture prévue soit dimensionnée en fonction de la configuration réelle.
Avant toute mesure manuelle ou retrait du capot, le personnel autorisé doit isoler l'énergie dangereuse, contrôler l'énergie stockée et immobiliser les composants afin d'éviter tout mouvement accidentel, conformément à la procédure de maintenance de la machine. Il est impératif de vérifier la sécurité avant d'intervenir sur le mécanisme.
Une photographie de profil ne permet généralement pas de reproduire correctement un couvercle de glissière. Préparez une vue de profil, une coupe transversale et des vues séparées des deux extrémités de fixation. Utilisez les mêmes unités et indiquez comme non vérifiées toute dimension estimée.
| vue de dessin | Détailsils à inclure | Question qu'elle résout |
|---|---|---|
| Vue latérale le long du déplacement de la machine | Références de fixation, longueurs installées minimale et maximale, décalages d'extrémité et obstacles à proximité. | Le couvercle peut-il atteindre les deux positions de fonctionnement sans être trop étiré ni écrasé ? |
| Coupe transversale de la zone protégée | Agencement des rails, ouverture intérieure requise, espace extérieur maximal, faces ouvertes et composants saillants. | Quels sont les points de passage nécessaires pour les plis et les supports lors du mouvement ? |
| Vues de montage pour l'extrémité A et l'extrémité B | Ouvertures du cadre, dimensions extérieures du cadre, épaisseur, emplacement des trous, orientation et accès aux fixations. | La pièce de remplacement se fixera-t-elle à la machine sans déplacer les interfaces existantes ? |
Lorsque le profil en travers change le long du parcours, ajoutez des sections supplémentaires aux endroits où la circulation est restreinte. Légendez les photographies en fonction des vues des dessins plutôt que de vous fier à une collection d'images non légendées.
Pour un rail linéaire unique, indiquez la configuration du rail et du chariot, ainsi que tout élément entrant dans l'espace de travail du couvercle. Pour un couvercle couvrant deux rails, indiquez l'écartement entre les rails et la largeur totale protégée. Incluez les raccords de lubrification, les supports de capteurs, les têtes de boulons et les fixations de câbles lorsqu'ils influent sur le dégagement.
Distinguez trois ensembles de dimensions : les composants à protéger, l’ouverture libre requise à l’intérieur du soufflet et l’espace maximal disponible à l’extérieur. N’indiquez pas simplement « largeur » et « hauteur » pour les trois. Si le fabricant doit déterminer le jeu de fonctionnement, fournissez les dimensions exactes des composants et précisez cette exigence.
La hauteur nécessite une surface de référence définie. Une dimension mesurée à partir du bâti de la machine n'est pas interchangeable avec une dimension mesurée à partir du dessus du rail. Indiquez la référence sur la section transversale et positionnez le cadre de montage par rapport à celle-ci.
Notez également les angles, les décalages et les contraintes locales. Une ouverture rectangulaire aux angles arrondis peut ne pas permettre le passage d'une saillie carrée, même si sa largeur et sa hauteur nominales semblent suffisantes. Vérifiez les supports internes prévus ainsi que l'ouverture du tissu ; l'un ou l'autre peut constituer l'élément limitant.
Mesurez les extrémités A et B séparément. Notez l'ouverture libre, les dimensions extérieures du cadre, l'épaisseur de la plaque et la position du plan de fixation par rapport au rail de guidage. Un cadre dont l'ouverture est correcte mais monté trop bas peut entraîner le retrait du couvercle contre le rail.
Repérez les centres des trous de fixation par rapport à des bords ou des repères clairement identifiés. Indiquez les diamètres des trous, les dimensions des fentes, les fraisages ou les lamages le cas échéant, ainsi que le type de fixation. Précisez le sens de lecture afin d'éviter toute confusion entre un motif asymétrique et son image miroir.
Vérifiez le chevauchement entre l'extrémité du tissu et sa plaque de retenue. Indiquez le début du premier pli actif et la fin de la zone de serrage. Le dispositif de fixation doit maintenir le revêtement dans la position prévue sans bloquer un pli.
Pour les pièces réutilisées, fournissez un schéma ou des mesures vérifiées des pièces. Indiquez les plaques déformées, les trous endommagés ou les modifications antérieures sur site. Ne faites pas compenser une interface de montage endommagée par le nouveau soufflet sans réparation ou reconception convenue.

Une machine peut utiliser des soufflets séparés de part et d'autre d'une table ou d'un chariot. Lorsque la table se déplace, un soufflet se comprime tandis que l'autre se dilate. Il convient de les considérer comme des pièces distinctes, sauf si leurs positions de montage et leurs dimensions de fonctionnement ont été vérifiées comme étant identiques.
Étiquetez les couvercles en fonction de leur axe et de leur côté, puis notez les distances minimale et maximale d'installation de chaque couvercle. Des couvercles d'apparence similaire peuvent nécessiter des longueurs différentes en raison d'un support, d'un carter d'entraînement ou d'un cadre d'extrémité qui modifie l'espace disponible d'un côté.
Utilisez leguide de mesure des soufflets coususIl s'agit de définir les références de longueur et de distinguer la longueur installée de la longueur du corps flexible. Pour cette évaluation de remplacement, il convient également de vérifier les deux côtés de l'axe, et non de simplement reproduire la course nominale de la machine.
Évaluez l'emballage plié en tenant compte des coutures, des supports et des transitions d'extrémité. Le fait de reproduire le nombre de plis initial ne garantit pas qu'un tissu ou une construction différente puisse s'adapter au même espace compressé.
Décrivez comment le couvercle existant est supporté et guidé. Identifiez les cadres, éléments coulissants, points de suspension ou supports intermédiaires faisant partie de l'assemblage et indiquez s'ils seront réutilisés. Un couvercle flexible ne doit pas nécessairement rester dégagé du mécanisme, même si ses dimensions d'extrémité sont correctes.
Indiquez l'orientation d'installation, la vitesse de déplacement, l'accélération (si connue) et la fréquence de mouvement. Demandez que le système de support proposé soit évalué en fonction de ces conditions. Précisez les exigences de ventilation pour les ensembles confinés ou à déplacement rapide, au lieu de supposer que les joints assurent une ventilation suffisante.
Conservez l'accès aux points de lubrification, aux capteurs et aux vis de fixation sur le schéma. Lorsqu'une ouverture amovible est nécessaire,soufflet cousu à fermeture éclairCes éléments peuvent être évalués séparément. La position d'ouverture et le chemin d'assemblage des cadres d'extrémité rigides restent à vérifier.
Les soufflets de guidage utilisés dans un système de positionnement légèrement contaminé sont soumis à des conditions différentes de celles des revêtements situés à proximité d'une zone de coupe. Décrivez les débris, le contact avec les fluides et l'exposition à la chaleur avant de choisir le matériau.
En cas d'exposition à un liquide de refroidissement, veuillez préciser les caractéristiques du fluide, sa concentration de service, la température et si le contact est occasionnel ou continu. Évaluez conjointement le revêtement du tissu, les coutures, les raccords et les fixations. Un tissu enduit ne garantit pas automatiquement l'étanchéité d'un assemblage cousu.
Des copeaux chauds et coupants ou une charge importante de copeaux peuvent nécessiter un blindage supplémentaire ou une conception de couvercle différente. Ne spécifiez pas un soufflet en tissu ordinaire comme remplacement direct d'un couvercle blindé en métal ou télescopique en acier sans avoir examiné les exigences de protection. La correspondance des trous de fixation ne garantit pas des performances équivalentes.
Pour les soufflets rectangulaires exposés à la chaleur, BSTFLEX peut évaluer des tissus techniques tels que la fibre de verre enduite de silicone, la fibre de verre enduite de PTFE ou la fibre de verre aluminisée. Le choix dépend des exigences d'exposition et de flexion répétée. Il est préférable de vérifier les limites de la construction finie plutôt que d'appliquer la température de résistance du tissu de base à chaque couture, support et élément de fixation.
Si possible, conservez le couvercle retiré et photographiez les dommages avant de le jeter. Les observations suivantes peuvent orienter l'examen du remplacement, mais aucune ne constitue à elle seule une preuve de la cause de la défaillance.
| Observation sur l'ancienne couverture | Articles à investirtigre |
|---|---|
| Une bande polie ou une zone usée le long d'un côté | Interférences locales, alignement du cadre, dégagement disponible et chemin de support. |
| Déchirure près d'une extrémité | Géométrie de transition finale, plis piégés, conditions de montage et extension requise. |
| Plis écrasés ou irrégulièrement compactés | Espace comprimé, débris piégés et si le couvercle est forcé au-delà de sa plage de fonctionnement. |
| Liquide de refroidissement ou débris sous un couvercle apparemment intact | Entrée autour des faces ouvertes, des interfaces d'extrémité, des coutures, des fermetures ou des ouvertures de ventilation. |
Consignez toutes les modifications apportées depuis la pose de l'ancien capot, notamment le déplacement de capteurs, le remplacement de chariots ou la modification du circuit de refroidissement. Un remplacement basé uniquement sur un ancien schéma risque de ne pas prendre en compte ces modifications. Indiquez quelles dimensions proviennent de la machine, lesquelles proviennent de l'échantillon et lesquelles restent à confirmer.
Ce document permet d'identifier la géométrie du guidage, mais ne précise pas les châssis de montage de la machine, l'espacement des rails, les équipements adjacents ni l'espace comprimé disponible. Veuillez inclure les informations relatives au modèle du rail et du chariot dans le plan d'installation.
Éventuellement, à condition que leur état, leurs dimensions et leur mode de fixation conviennent au nouvel assemblage. Veuillez préciser si la commande concerne uniquement la housse en tissu ou si elle inclut également les plaques, fixations et supports.
Pas nécessairement. L'épaisseur seule ne résout pas les problèmes de frottement, d'allongement excessif, d'incompatibilité du liquide de refroidissement ou d'exposition inadéquate des copeaux. Un changement de matériau nécessite également de vérifier à nouveau le pliage et le mouvement.
Avant la production, confirmez la révision du dessin, l'ouverture intérieure, les limites extérieures, les longueurs utiles, les détails des cadres d'extrémité et tous les supports ou dispositifs d'accès. Spécifiez les tolérances sur les dimensions qui déterminent l'ajustement et convenez de la méthode de contrôle. Distinguez les dimensions des cadres rigides de celles du corps flexible.
Lors de l'installation et de la mise en service, suivez les procédures approuvées pour la machine. Vérifiez le dégagement, la sécurité des fixations et le comportement de pliage sur toute la course prévue, dans le cadre d'une procédure de remise en service contrôlée. Maintenez le personnel à l'écart et isolez à nouveau l'équipement avant tout réglage. N'utilisez pas une housse de protection en tissu comme substitut aux dispositifs de sécurité obligatoires de la machine.
Veuillez transmettre à BSTFLEX l'axe de la machine et son application, les trois vues schématiques, des photos de l'installation et les conditions de fonctionnement. Indiquez la quantité requise pour chaque type de couvercle, si la visserie sera réutilisée et signalez tout problème rencontré lors du montage précédent.
Notresoufflets rectangulaires cousus pour la protection des machinespeuvent être évalués pour répondre aux exigences de remplacement et de fabrication d'équipement d'origine. Consultez legamme de soufflets cousus sur mesurepour d'autres profils, ouDemande de devis pour soufflets rectangulairesavec vos dessins et les détails de votre demande.
