Commander une gaine d'isolation d'échappement sur mesure implique bien plus que de sélectionner un matériau en fibre de verre et de donner un diamètre de tuyau approximatif. La gaine doit s'ajuster à la ligne d'échappement réelle, couvrir la section chauffée correcte et rester pratique à installer autour des raccordements, des coudes et des équipements voisins.
Pour les fabricants de radiateurs, les fournisseurs d'équipements marins, les constructeurs de véhicules et les distributeurs de pièces de rechange, des informations dimensionnelles précises au stade de la demande de devis (RFQ) peuvent éviter des problèmes d'ajustement pendant la production et l'installation.
Ce guide explique les mesures et les détails d'installation que les acheteurs doivent fournir lors de la spécification d'une gaine d'isolation pour tuyau d'échappement sur mesure.
La première étape consiste à identifier exactement ce qui sera isolé.
Le composant peut être :
Les dimensions extérieures de ce composant déterminent les dimensions de base de la gaine.
Ne vous fiez pas uniquement à la taille nominale de l'échappement. Un produit décrit comme un tuyau d'échappement de 24 mm ou 30 mm peut utiliser cette dimension pour identifier un raccord ou un diamètre intérieur, tandis que la surface extérieure que l'isolation doit couvrir peut être différente.
Pour une isolation sur mesure, la mesure utile est le diamètre extérieur réel du composant à l'emplacement où la gaine sera installée.
ID signifie diamètre intérieur (inside diameter). Pour une gaine d'isolation d'échappement, l'ID décrit l'espace interne disponible pour le tuyau ou la conduite d'échappement.
C'est l'une des dimensions les plus importantes dans une commande sur mesure.
| Dimension | What It Refers To | Pourquoi c'est important |
|---|---|---|
| Diamètre extérieur du tuyau d'échappement | Diamètre extérieur réel du tuyau ou du flexible | Définit le composant qui doit s'insérer à l'intérieur du manchon |
| Diamètre intérieur du manchon | Diamètre intérieur du manchon d'isolation | Contrôle l'ajustement lors de l'installation |
| Diamètre extérieur du manchon | Diamètre extérieur après l'ajout de l'isolation | Important lorsque l'espace d'installation est limité |
| Longueur de manche | Longueur totale isolée | Détermine quelle proportion de la ligne d'échappement est protégée |
Une erreur d'achat fréquente est de commander une gaine isolante en utilisant uniquement la taille nominale du tuyau d'échappement.
Par exemple, un système d'échappement peut être identifié par un diamètre nominal tandis que son profil extérieur réel est affecté par l'ondulation, la construction des parois, les joints ou les tolérances de fabrication.
Pour cette raison, les acheteurs OEM devraient de préférence fournir l'un des éléments suivants :

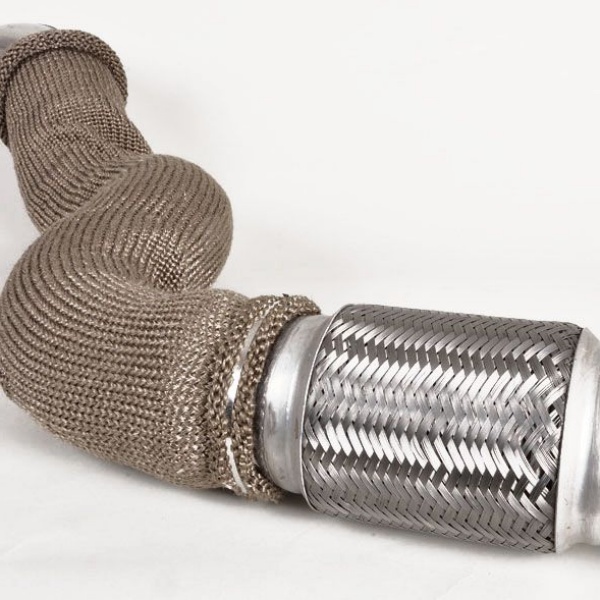

Ceci est particulièrement important lorsque l'isolation doit être posée sur un tuyau d'échappement flexible ou ondulé.
Le manchon d'isolation a besoin de suffisamment d'espace interne pour être installé sur le composant d'échappement sans force inutile.
Cependant, un jeu excessif est également indésirable car un manchon surdimensionné risque de ne pas se positionner correctement autour de la ligne d'échappement.
L'ajustement approprié dépend de plusieurs facteurs :
Au lieu d'indiquer une tolérance arbitraire, fournissez le diamètre extérieur réel du tuyau et décrivez comment le manchon sera installé. Les dimensions de l'isolation pourront alors être évaluées en fonction de l'ensemble.
Le diamètre du tube d'échappement lui-même n'est pas toujours la plus grande dimension impliquée dans l'installation.
Si un manchon d'isolation tubulaire doit glisser sur un raccord, un accouplement, une zone de collier ou une section d'échappement élargie, cette dimension plus grande peut déterminer si le manchon peut être installé.
Avant de demander un manchon sur mesure, vérifiez :
Si le manchon n'a pas besoin de passer par-dessus les raccordements parce qu'il est installé avant l'assemblage final de l'échappement, indiquez-le sur le dessin ou dans la demande de devis.
La longueur de manchon requise doit être basée sur la section de la ligne d'échappement qui nécessite réellement une protection thermique.
Ne spécifiez pas automatiquement toute la longueur du tuyau d'échappement.
Dans de nombreuses installations, seule la section proche du plancher, des câbles, des tuyaux, des panneaux ou des équipements confinés nécessite une isolation supplémentaire.
Mesurez les points de départ et de fin de la zone isolée requise et tenez compte de :
Une seule longue gaine isolante n'est pas toujours la meilleure configuration.
Un système d'échappement comportant plusieurs colliers, des changements de parcours prononcés ou des points d'entretien peut être plus facile à assembler avec plusieurs sections d'isolation.
| Configuration | Insolation typiquefils pour la sélection |
|---|---|
| Une seule manche continue | Longue section d'échappement droite avec peu d'interruptions |
| Deux sections d'isolation | Une bride, un support ou un point de raccordement divise la zone chauffée |
| Plusieurs sections courtes | Routage complexe ou plusieurs obstacles d'installation |
| Longueurs individuelles personnalisées | Ensemble d'échappement OEM répétable |
Pour la production en série, l'identification de chaque section d'isolation sur le dessin de l'ensemble d'échappement aide à maintenir une installation cohérente d'une unité à la suivante.
Un manchon ajusté sur un tuyau droit et un manchon installé autour d'un parcours d'échappement courbé ne subissent pas la même géométrie.
Lorsque la conduite d'échappement isolée comporte des coudes, prévoyez :
Une photographie ou un dessin est particulièrement utile pour les installations de radiateurs compacts où l'échappement change de direction immédiatement après la sortie du radiateur.
Pour les installations compactes, les dimensions extérieures de l'isolation finie peuvent être aussi importantes que le diamètre intérieur.
Ceci est courant dans :
Si le tuyau d'échappement traverse un espace restreint, mesurez le dégagement disponible autour du tuyau avant de spécifier l'isolation.
L'ensemble fini doit s'adapter à l'enveloppe disponible sans interférer avec les composants adjacents.
Les informations dimensionnelles indiquent au fabricant la taille à produire. Les informations sur l'application expliquent comment le manchon sera utilisé.
Une demande de devis OEM doit identifier si le système d'échappement est installé dans :
Le fournisseur doit également savoir si l'isolation est exposée à des vibrations, à des mouvements fréquents, à l'humidité, à l'abrasion ou à un espace d'installation restreint.
Les installations de chauffage marin sont souvent compactes, et le circuit d'échappement peut traverser des compartiments d'équipements où les surfaces et composants environnants nécessitent une séparation thermique supplémentaire.
Pour une commande d'isolation de tuyau d'échappement marin sur mesure, les informations utiles pour la demande de devis (RFQ) incluent :
Si plusieurs configurations d'échappement sont utilisées dans une gamme de produits, chaque version doit être identifiée séparément plutôt que de combiner toutes les dimensions en une seule spécification.

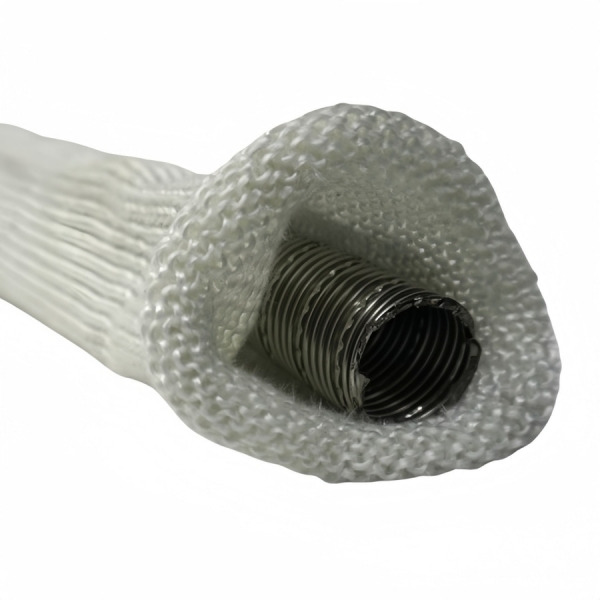

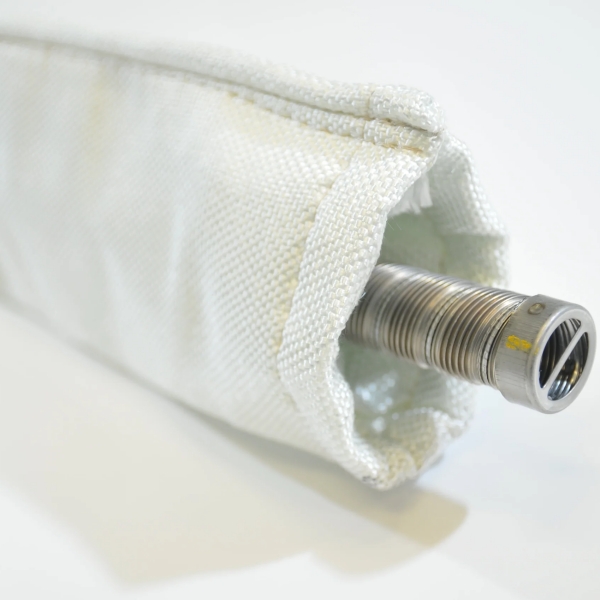

Les systèmes de chauffage diesel peuvent utiliser plusieurs diamètres de tuyau d'échappement selon le chauffage et la conception du système.
BSTFLEX fabrique également tuyau d'échappement de chauffage diesel flexible à double paroi en acier inoxydable en plusieurs diamètres, ce qui permet d'envisager les exigences de tuyau d'échappement et d'isolation thermique comme faisant partie du même système.
Cependant, lors de l'achat d'une gaine d'isolation séparément, les dimensions réelles du tuyau d'échappement doivent toujours être confirmées avant la production.
Un nouveau projet OEM commence généralement par des plans et des dimensions contrôlées. Les projets de remplacement commencent souvent par un système d'échappement installé existant.
Pour la fourniture de remplacement, les acheteurs peuvent fournir :
Si l'isolation d'origine est endommagée ou déformée, mesurez le composant d'échappement lui-même plutôt que de copier les dimensions à partir de l'isolation usée.
Une RFQ complète peut être préparée en utilisant la liste de contrôle suivante.
| Article de RFQ | Informations à fournir |
|---|---|
| Composant d'échappement | Tuyau flexible, tube rigide, tuyau d'échappement ou assemblage |
| Diamètre extérieur du tuyau | Diamètre extérieur réel mesuré |
| Diamètre intérieur requis du manchon | Si déjà défini par un plan |
| Longueur requise | Longueur totale d'isolation ou sections individuelles |
| Cheminement | Droit, courbé ou mixte |
| Raccord le plus grand | Dimension si le manchon doit passer par-dessus |
| Espace d'installation | Enveloppe extérieure maximale disponible le cas échéant |
| Application | Chauffage diesel, chauffage marin, véhicule ou équipement industriel |
| Quantité | Prototype, quantité par lot et demande annuelle estimée |
| Référence | Plan, échantillon ou photographies d'installation |
| Conditionnement | Exigence de conditionnement en vrac, individuel, en kit ou OEM |
La puissance de chauffage seule ne fournit pas assez d'informations dimensionnelles pour fabriquer un manchon isolant ajusté. Les dimensions réelles de l'échappement sont plus utiles.
L'isolation entoure l'extérieur du tuyau d'échappement. Indiquez clairement si chaque dimension de la consultation (RFQ) fait référence au diamètre intérieur ou extérieur.
Un manchon peut s'adapter parfaitement au tuyau mais rester impossible à installer s'il doit glisser par-dessus un raccord ou un connecteur plus grand.
De longues sections d'isolation peuvent interférer avec les colliers, les supports ou les zones de service. Définissez la zone de protection thermique réelle avant de décider de la longueur du manchon.
Deux systèmes utilisant le même diamètre peuvent nécessiter des configurations d'isolation différentes si l'un est droit et l'autre comporte plusieurs coudes ou obstacles de montage.
Pour les nouveaux systèmes de chauffage OEM, il peut être utile de définir l'isolation après avoir établi le cheminement de l'échappement et l'espace d'installation environnant.
Un manchon prototype peut ensuite être évalué pour :
Une fois les dimensions confirmées, la même spécification peut être utilisée pour la production répétée.

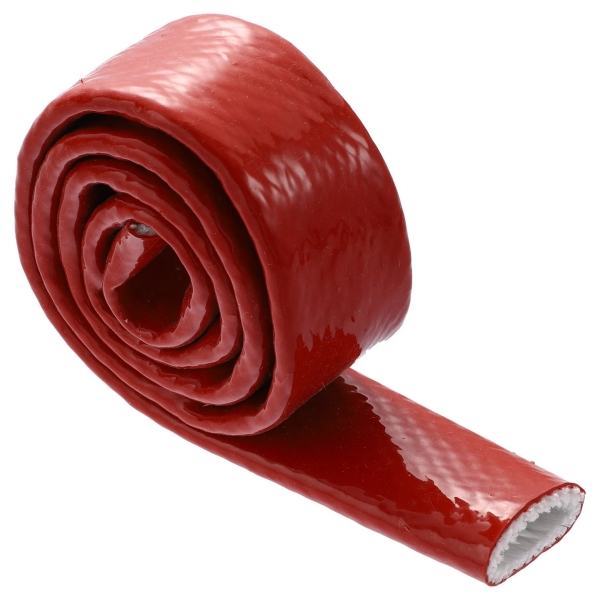

BSTFLEX fabrique des manchons d'isolation pour tuyaux d'échappement en fibre de verre dont les dimensions sont adaptées au système d'échappement plutôt que d'imposer aux acheteurs un diamètre ou une longueur fixe unique.
La production sur mesure peut prendre en charge les fabricants de radiateurs, les fournisseurs d'équipements marins, les constructeurs de camping-cars et de véhicules, les fournisseurs de systèmes d'échappement, les distributeurs et les fabricants d'équipements industriels.
Pour des produits supplémentaires de conduits de chauffage, de protection d'échappement et de gestion thermique, consultez notre tubes de protection contre la chaleur gamme de produits.
Pour obtenir un devis précis, veuillez fournir le diamètre extérieur du tuyau d'échappement, la longueur isolée requise, la disposition de l'installation, la quantité ainsi que tout dessin ou photographies disponibles.
Si plusieurs diamètres ou longueurs sont requis pour le même projet, veuillez lister chaque configuration séparément. Cela permet de fabriquer les manchons d'isolation pour les assemblages d'échappement réels plutôt que de les traiter comme une taille universelle.
Voir le Manchon d'isolation pour tuyau d'échappement en fibre de verre pour les besoins d'approvisionnement OEM personnalisé et en vrac.
