Il n'existe pas d'épaisseur unique correcte pour toutes les couvertures isolantes amovibles. Deux couvertures installées sur des équipements à la même température peuvent nécessiter des épaisseurs d'isolation différentes car le diamètre de l'équipement, les conditions ambiantes, l'espace disponible, le matériau du noyau et la performance de surface requise sont différents.
Une décision utile concernant l'épaisseur commence par la fonction que la couverture doit remplir. La priorité est-elle de réduire la perte de chaleur, d'abaisser la température de surface exposée, de protéger un composant voisin, de maintenir la température du processus ou d'adapter l'isolation dans un espace restreint ? La réponse modifie la conception.
BSTFLEX fabrique des couvertures isolantes amovibles pour les vannes, les tuyaux, les pièces d'échappement, les filtres, les tambours et les équipements industriels. L'épaisseur de la couverture peut être ajustée pour convenir à l'équipement et aux conditions de service plutôt que de forcer chaque application dans une construction standard.
La température de fonctionnement est importante, mais elle ne peut pas déterminer l'épaisseur de la couverture à elle seule. Une recommandation d'épaisseur devrait prendre en compte au moins :
Une spécification de projet peut indiquer une épaisseur nominale du noyau, une perte de chaleur maximale, une température de surface extérieure requise ou une combinaison de ces exigences. Lorsque la performance est spécifiée, l'épaisseur doit être vérifiée par un calcul de transfert thermique approprié plutôt que choisie à partir d'un tableau basé uniquement sur la température.

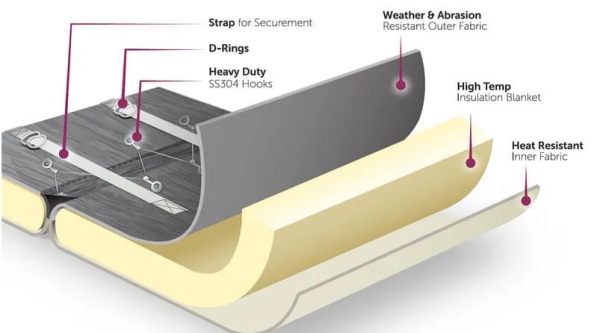

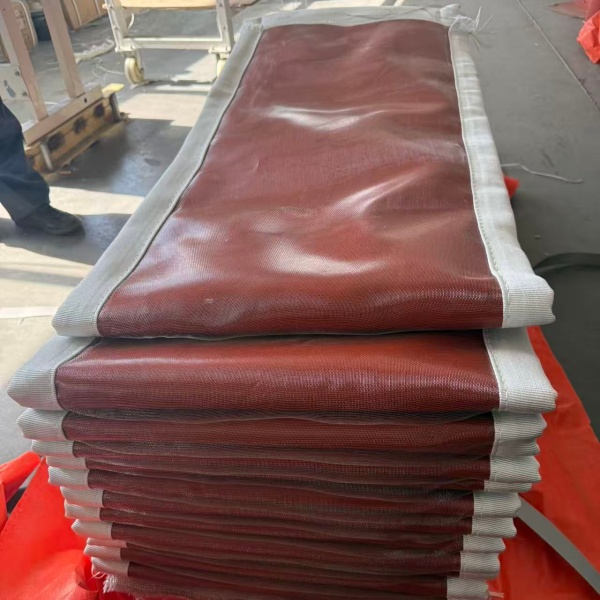

Les acheteurs utilisent souvent le mot épaisseur sans identifier ce qui est mesuré. Une couverture amovible comporte plusieurs couches, et trois valeurs différentes peuvent être discutées au cours d'un projet.
| Terme d'épaisseur | Signification | Pourquoi c'est important |
|---|---|---|
| Épaisseur nominale du noyau | L'épaisseur spécifiée du tapis isolant avant l'assemblage final et l'installation | Utilisé pour la sélection des matériaux et les calculs thermiques |
| Épaisseur de la couverture assemblée | L'épaisseur approximative après l'ajout de l'enveloppe, de la doublure, des coutures et de la fixation interne | Affecte le patron, les bords des panneaux et la manipulation |
| Épaisseur installée | L'épaisseur après que la couverture est ajustée, fermée et localement compressée autour de l'équipement | Détermine les dimensions extérieures finies et le dégagement réel |
La couverture installée ne restera pas parfaitement uniforme autour de chaque couture, bord de bride ou fermeture. Lorsque le dégagement est restreint, la conception doit prendre en compte la zone locale la plus épaisse plutôt que de se fier uniquement à la valeur nominale du noyau.
Lorsque l'objectif est la conservation de l'énergie ou la stabilité de la température du processus, la valeur importante est le flux thermique provenant de l'équipement isolé dans les conditions de fonctionnement et ambiantes prévues. L'augmentation de l'épaisseur du noyau réduit généralement le transfert thermique, mais chaque couche supplémentaire produit une amélioration incrémentale plus faible. Le coût des matériaux, la taille de la couverture, le poids et l'espace d'installation augmentent également.
L'épaisseur économique n'est donc pas automatiquement la construction la plus épaisse qui puisse être cousue. C'est la construction qui fournit le résultat thermique requis à une taille installée et un coût de projet pratiques.
Lorsque la protection du personnel ou des composants voisins est la préoccupation principale, le projet peut spécifier une température de surface maximale de la couverture. Cela doit être évalué en utilisant la température réelle de l'équipement, la température ambiante, le mouvement de l'air, l'orientation de la couverture et les propriétés de surface.
Un résultat de température de surface mesuré dans l'air intérieur calme ne doit pas être supposé pour un service extérieur avec du vent, de la pluie ou la lumière directe du soleil. Les conditions de test ou de calcul doivent être indiquées.
Certaines vannes, composants d'échappement et ensembles de procédés sont installés à proximité de protecteurs, de murs, de sols ou de tuyauteries adjacentes. Une couverture épaisse peut offrir une bonne isolation sur le papier mais être impossible à ajuster, fermer ou retirer.
Les projets à faible dégagement peuvent nécessiter un cœur plus mince avec une meilleure efficacité thermique, une couverture segmentée, une épaisseur réduite uniquement au niveau de la restriction, ou un changement d'emplacement de la fermeture. Toute réduction locale doit être examinée car elle peut créer une zone plus chaude sur la housse finie.
Les cylindres d'injection, les filtres chauffants, les tambours et autres équipements de procédé peuvent avoir besoin d'isolation pour réduire les cycles ou maintenir la température du produit. Dans ces applications, la puissance du réchauffeur, le cycle de fonctionnement, le temps de préchauffage et les exigences d'accès peuvent compter autant que la température de surface maximale.
Deux matériaux isolants ayant la même épaisseur nominale ne fournissent pas nécessairement la même performance thermique. La valeur pertinente est la conductivité thermique du matériau sur la plage de températures attendue, ainsi que la densité, le comportement à la compression et la stabilité à long terme.
Le mat aiguilleté en fibre de verre est largement utilisé dans les housses industrielles souples car il peut être découpé, superposé et cousu selon des formes irrégulières. Il convient à de nombreuses applications générales à haute température lorsque le grade sélectionné correspond à la température de fonctionnement. L'épaisseur finale doit tenir compte de la compression au niveau des points de matelassage, des coutures et des coudes serrés.
Le mat aiguilleté en silice est choisi lorsqu'un cœur résistant à des températures plus élevées est requis tout en conservant une structure aiguilletée et souple. La composition du matériau, la densité et l'épaisseur disponible doivent être confirmées plutôt que de supposer que chaque mat en silice offre les mêmes performances.
L'isolation en fibre céramique peut être envisagée pour des conditions de service à haute température plus exigeantes. La conception de la couverture nécessite toujours un revêtement de face chaude approprié, une enveloppe extérieure, du fil à coudre et un dispositif de fermeture adaptées. Un cœur haute température ne rend pas automatiquement l'ensemble de l'assemblage adapté à cette même température.
Une isolation souple à haute efficacité peut être utile lorsque l'espace ou le poids est limité, mais la comparaison doit être effectuée à l'aide des données thermiques du projet, des exigences de manipulation et du coût total installé. Un matériau mince n'est pas automatiquement le meilleur choix s'il s'endommage facilement, est difficile à coudre ou ne convient pas à des retraits répétés.
BSTFLEX fournit des cœurs isolants haute température sélectionnés dans plusieurs types de matériaux et d'épaisseurs. La disponibilité dépend du grade du cœur et des spécifications du projet. Les acheteurs qui fabriquent leurs propres housses peuvent également consulter le guide sur les matériaux pour couvertures isolantes amovibles.
La température maximale d'utilisation d'un matériau décrit sa capacité thermique dans des conditions données. Elle n'indique pas à l'acheteur la quantité de chaleur qui traversera la couverture ni quelle sera la température de la surface extérieure.
La performance de l'isolation dépend de l'assemblage complet. Un matériau peut tolérer la face chaude tout en ayant besoin d'une épaisseur supérieure pour atteindre un objectif de perte thermique. Inversement, un cœur plus épais ne peut pas compenser un tissu extérieur, un fil ou une attache inadaptés à l'exposition.
La température de service continu et la pointe de courte durée doivent être fournies séparément. La flamme directe, les fuites d'échappement, les projections de métal en fusion et la chaleur rayonnante d'une source voisine sont des conditions différentes et ne doivent pas être traitées comme un contact superficiel ordinaire.
Le transfert thermique depuis le corps d'une petite vanne n'est pas identique à celui d'une grande cuve plate à la même température. La courbure, la surface, l'orientation et le flux d'air local influent sur le résultat.
L'épaisseur de la couverture modifie également les dimensions extérieures finales. Sur un petit tuyau, l'ajout d'une isolation sur toute la circonférence peut entraîner une augmentation importante en pourcentage du diamètre extérieur. Cela peut impacter les colliers, les protecteurs, les passerelles et la distance par rapport aux conduites adjacentes.
Pour un grand filtre ou un tambour, la même épaisseur nominale peut créer un panneau lourd difficile à retirer en une seule pièce. Diviser la housse en sections étiquetées peut améliorer la manipulation sans modifier l'épaisseur du cœur sélectionnée.
Les calculs thermiques commencent souvent avec une couche d'isolation uniforme, mais une housse cousue comprend des chevauchements, des coutures, des découpes, des points de matelassage et des attaches. Ces détails maintiennent la couverture assemblée et la rendent amovible, tout en pouvant affecter l'épaisseur locale.

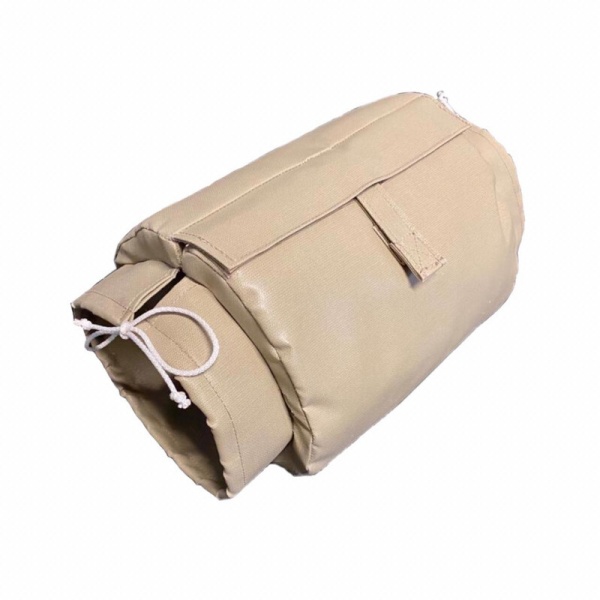

Ces effets sont particulièrement importants sur les vannes, les brides et les équipements comportant de nombreuses pénétrations. La conception de la veste d'isolation amovible pour vanne doit permettre l'accès à la tige, à la poignée ou à l'actionneur tout en maintenant la limite d'isolation aussi continue que possible.
Mesurez la distance minimale entre l'équipement nu et chaque obstacle à proximité. Incluez les murs, les sols, les protecteurs, les chemins de câbles, les structures métalliques de support, les tuyaux voisins et les pièces mobiles.
L'espace requis est supérieur à l'épaisseur nominale de l'âme. Une tolérance peut être nécessaire pour :
Un matelas qui s'insère dans l'espace statique mais ne peut pas être ouvert ou retiré n'est pas une conception démontable pratique. Utilisez la procédure de mesure figurant dans comment prendre les mesures pour un matelas d'isolation démontable sur mesure avant que l'épaisseur finale de l'âme ne soit approuvée.
Les âmes d'isolation flexibles contiennent des espaces d'air qui contribuent à la résistance thermique. Une compression excessive réduit l'épaisseur et peut modifier les performances. La compression peut se produire au niveau des coutures, sous les sangles, autour des petits rayons ou lorsqu'un matelas a été patronné de manière trop ajustée.

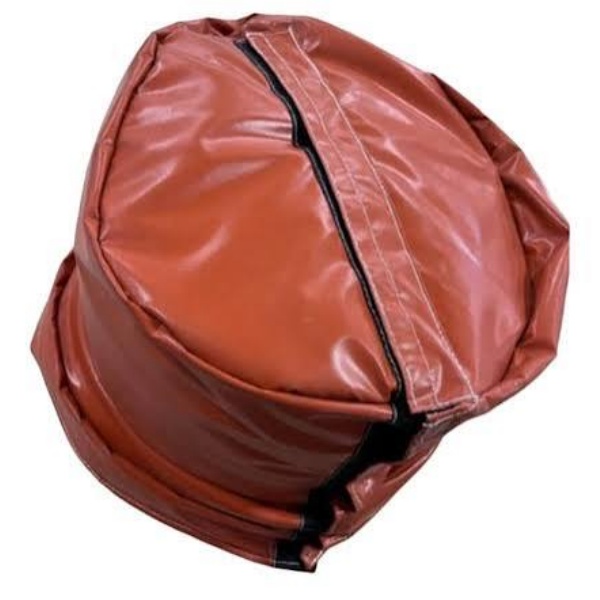

Le rôle de la fermeture est de maintenir le matelas de manière sûre, et non de l'écraser contre l'équipement. Si une housse nécessite à plusieurs reprises une force excessive pour se fermer, vérifiez les dimensions de l'équipement, le patron, le chevauchement et l'épaisseur de l'âme plutôt que de simplement serrer la bouclerie.
Pour une production répétée, l'échantillon approuvé doit définir la manière dont l'épaisseur du matelas est contrôlée. Le point d'inspection, la méthode de mesure et la tolérance acceptable doivent être constants, car un matelas souple peut donner des lectures différentes sous des pressions différentes.
Une section d'isolation épaisse peut être constituée de plus d'une couche. La superposition de plusieurs couches peut faciliter la découpe et l'assemblage et réduire le risque d'alignement des joints sur toute l'épaisseur. Elle permet également d'associer différents matériaux lorsque le projet l'exige.
La superposition doit être contrôlée. Des couches non fixées peuvent se déplacer, se plisser ou se séparer lors de la manipulation. La conception doit préciser l'orientation des couches, l'emplacement des joints, la fixation interne et la manière dont l'âme est retenue à l'intérieur de l'enveloppe.
L'utilisation d'un plus grand nombre de couches n'améliore pas automatiquement le résultat si l'assemblage fini est fortement compressé ou mal ajusté.
| Condition du projet | Orientation probable de la conception | Informations requises |
|---|---|---|
| La réduction des pertes de chaleur est l'objectif principal | Calculer le type d'âme et l'épaisseur en fonction du flux thermique requis | Température de surface, conditions ambiantes, dimensions de l'équipement et objectif de perte thermique |
| La température de la surface extérieure est limitée | Sélectionner l'assemblage en fonction de l'objectif de température au toucher ou de surface défini | Température cible, température ambiante, vent et orientation du matelas |
| Le dégagement est restreint | Examiner des âmes plus minces, un profilage localisé ou une construction segmentée | Espaces minimaux, photographies et sens de retrait |
| Le matelas est retiré fréquemment | Équilibrer l'épaisseur thermique avec la manipulation, la taille des panneaux et la rétention de l'âme | Intervalle de maintenance, accès de l'installateur et poids acceptable du panneau |
| L'équipement présente de fortes vibrations | Contrôler le mouvement de l'âme, le matelassage et la sécurité de la fermeture | Source de vibration, position de montage et cycle de service |
| L'équipement irrégulier comporte de nombreuses pénétrations | Utiliser des sections préformées et des chevauchements contrôlés plutôt qu'une seule housse volumineuse | Dimensions détaillées, photographies et points d'accès |
Lorsqu'une spécification de projet fait appel à une norme d'isolation industrielle ou à une méthode de calcul prescrite, ces exigences doivent régir la sélection. Ne remplacez pas un calcul d'ingénierie requis par un tableau d'épaisseur général en ligne.
Pour recevoir une recommandation et un devis utiles, fournissez :
Pour un nouveau projet personnalisé, la pagefabricant de couvertures isolantes amovibles sur mesureexplique les itinéraires de dessin, de matériel et de production disponibles chez BSTFLEX.
La même température de fonctionnement peut nécessiter des épaisseurs différentes pour différentes tailles d'équipement, conditions ambiantes et objectifs de performance.
Un noyau peut survivre à la température mais être encore trop mince pour atteindre le résultat thermique requis.
L'épaisseur de l'âme augmente le gabarit extérieur du matelas isolant et peut gêner les carters de protection, les passerelles, les supports ou les équipements adjacents.
Une fermeture serrée ne remplace pas un patronnage correct. Une compression excessive peut réduire l'épaisseur installée et créer des performances inégales.
Le jeu local et la géométrie peuvent nécessiter des sections de matelas distinctes ou des variations d'épaisseur contrôlées. Ces modifications doivent être documentées plutôt que réalisées de manière informelle lors de l'installation.
L'enveloppe extérieure, le revêtement intérieur, les coutures et la quincaillerie influent également sur les dimensions finales et les capacités de service. L'ensemble de la structure doit être révisé.
Il n'existe pas d'épaisseur standard universelle pour chaque application. L'épaisseur doit être sélectionnée en fonction du matériau de l'âme, de la température de l'équipement, des conditions ambiantes, de l'objectif de performance, de la géométrie et du jeu disponible.
Une épaisseur supplémentaire réduit généralement le transfert de chaleur si le matériau et l'installation restent appropriés, mais l'amélioration n'est pas linéaire. Une épaisseur accrue augmente également les dimensions, le poids, le coût et le jeu d'installation nécessaire.
Un profilage local est parfois possible, mais la zone amincie risque de devenir plus chaude ou de subir une perte thermique accrue. La conception doit être révisée plutôt que de découper ou de comprimer le matelas lors de l'installation.
Le projet doit définir si le contrôle porte sur l'épaisseur nominale de l'âme, l'épaisseur assemblée ou l'épaisseur installée. Une enveloppe souple pouvant se comprimer sous l'outil de mesure, la méthode et la pression appliquées doivent être constantes.
Oui, lorsque la combinaison répond à un objectif thermique ou constructif défini. L'ordre des couches, la compatibilité des matériaux, la tenue et l'épaisseur totale doivent être spécifiés.
Le jeu doit intégrer le matelas complet, les coutures, les recouvrements et la quincaillerie de fixation, ainsi que l'espace requis pour la pose et la dépose. Mesurez le point le plus étroit et faites apparaître les obstacles environnants sur des photographies.
Oui. Le type d'âme et l'épaisseur nominale peuvent être sélectionnés pour le projet, sous réserve de la disponibilité des matériaux et des exigences de fabrication. Veuillez indiquer l'objectif thermique et l'espace disponible lors de votre demande.
Non, sauf si les dimensions du matelas fini sont spécifiquement demandées. Indiquez les dimensions réelles de l'équipement et signalez toute isolation existante. Les surépaisseurs pour le patronnage, les coutures et les recouvrements sont prises en compte lors de la conception du matelas.
Envoyez le plan de l'équipement, ses dimensions, la température de fonctionnement, les conditions ambiantes, l'objectif thermique, le jeu minimal et la quantité requise à sales@pkfiresleeve.com. BSTFLEX peut étudier l'application et proposer un devis pour une structure de matelas isolant démontable sur mesure sur la base des informations fournies.
