Remplacer un soufflet de machine usé devient difficile lorsqu'il n'y a pas d'extrémité libre pour faire glisser une nouvelle protection. Une fermeture éclair longitudinale peut offrir une autre voie d'installation : ouvrir le corps en tissu, le positionner autour du composant existant et le fermer en place. L'avantage dépend de l'assemblage complet, et non de la fermeture éclair seule.

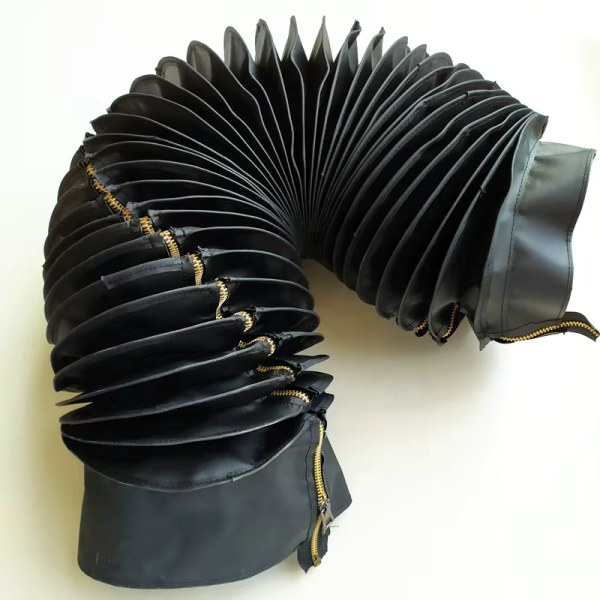

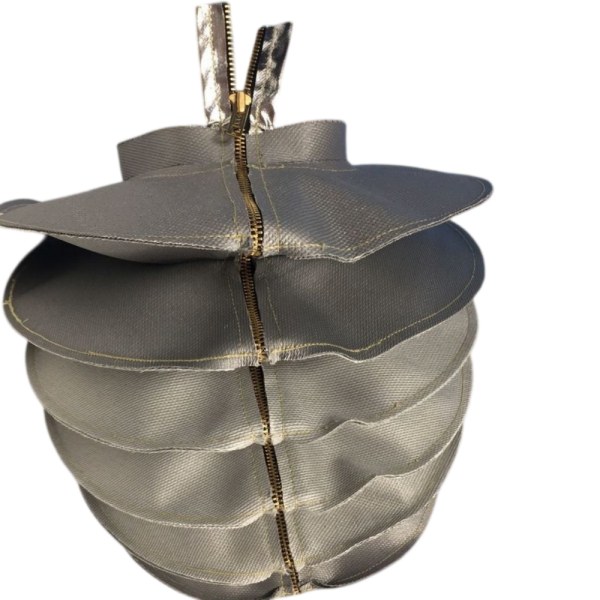

BSTFLEX soufflets zippés cousus sont conçus pour des applications nécessitant une protection amovible autour de tiges de vérins, de vis, d'arbres et d'actionneurs. Pour les travaux de modernisation, la première question est de savoir si le corps en tissu, les fixations d'extrémité et les supports internes peuvent tous être installés sans le démontage du composant que vous essayez d'éviter.
Parfois, mais pas dans toutes les installations. Une protection qui s'ouvre sur toute sa longueur peut encore contenir une bague de montage fermée ou un guide interne qui ne peut pas passer autour de l'arbre existant. Des protections adjacentes peuvent également empêcher l'accès à la fermeture éclair ou aux fixations d'extrémité.
Avant de commander, identifiez quelles pièces de la machine doivent rester assemblées et quelles protections ou supports peuvent être retirés selon la procédure de maintenance approuvée. Utilisez ces informations pour vérifier la construction du soufflet proposée.
| Condition d'installation | Ce qu'il faut confirmer avant de commander |
|---|---|
| Le corps en tissu s'ouvre entièrement sur sa longueur. | Vérifiez que l'ouverture se poursuit à travers les sections d'extrémité requises et peut passer autour du composant protégé. |
| Une bride rigide monobloc entoure l'arbre. | Confirmez si elle peut rester en place, être retirée en toute sécurité ou être remplacée par un dispositif de montage fendu approuvé. |
| Les guides ou supports internes forment des boucles fermées. | Vérifiez leur voie d'assemblage séparément. Un corps en tissu ouvert ne rend pas un support fermé amovible. |
| La fermeture éclair fait face à une protection fixe ou au bâti de la machine. | Confirmez qu'une position d'ouverture accessible peut être spécifiée sans créer d'interférence ailleurs. |
| La protection s'adapte lorsqu'elle est étendue mais devient encombrée lorsqu'elle est rétractée. | Évaluez ensemble le tissu plié, la fermeture, les transitions d'extrémité et la quincaillerie à la longueur installée la plus courte. |
La position de fermeture éclair la plus pratique sur une protection libre peut être inaccessible une fois le soufflet monté. Indiquez le côté de service sur le dessin de la machine, y compris l'espace nécessaire pour une main, le curseur et les outils utilisés sur les fixations d'extrémité.
Pour une protection ronde, marquez la position d'ouverture sur une vue d'extrémité et indiquez la direction de visualisation. Pour une protection rectangulaire, identifiez la face spécifique et sa relation avec les cadres de montage. Indiquez également où repose le curseur lorsque la protection est complètement fermée.
Vérifiez la position par rapport à l'environnement de travail réel. Une fermeture située directement sous un flux de copeaux ou une sortie de liquide de refroidissement peut nécessiter une orientation différente ou une protection supplémentaire. Une ouverture pratique à mi-course peut être obstruée à la position de maintenance désignée.
Lorsqu'un rabat de protection est proposé, vérifiez son chevauchement et son dégagement sur toute la course. Il ne doit pas être coincé entre les plis, s'accrocher à la quincaillerie adjacente ou empêcher l'accès à la fermeture éclair.
Sur une protection montée par collier, identifiez la surface de réception, l'engagement utile du collier et la position du serrage. Vérifiez si le collier peut être ouvert et retiré autour du composant installé. Laissez l'accès à son mécanisme de serrage et gardez le collier à l'écart des plis actifs et de la terminaison de la fermeture éclair, sauf indication contraire de la conception approuvée.
Sur une protection montée par bride, montrez comment l'extrémité en tissu et la plaque de support se fixent. Une bride en tissu fendue combinée à une plaque de support monobloc inaccessible peut encore compliquer le remplacement. Convenez de la quincaillerie qui sera réutilisée et des pièces qui appartiennent au nouvel assemblage de soufflet.
Les fixations d'extrémité doivent positionner la protection sans la tordre ni tirer les bords de la fermeture éclair hors de l'alignement. N'utilisez pas de force de serrage supplémentaire pour compenser un collier qui ne s'adapte pas. Les dimensions de fixation et les exigences de serrage doivent suivre le dessin approuvé et les instructions de la quincaillerie.
Les guides internes méritent la même attention que les fixations. Indiquez si la vis ou l'arbre protégé tourne, et demandez comment le soufflet restera à l'écart de celui-ci. Tout guide ou support nécessaire au fonctionnement doit également avoir une voie d'installation pratique.
Une fermeture éclair joint les bords longitudinaux d'une protection fendue conçue à cet effet. Confirmez si elle doit se séparer complètement pour l'installation ou seulement s'ouvrir suffisamment pour une tâche d'inspection définie. L'extrémité de départ, la direction d'ouverture et l'accès au curseur doivent être convenus avant la fabrication.

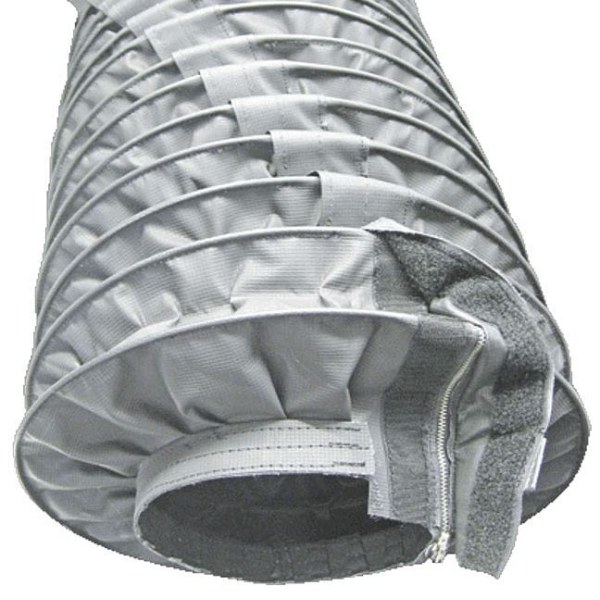

Des fermetures auto-agrippantes ou à pression peuvent être envisagées lorsqu'un dispositif d'ouverture différent est approprié. Elles ne doivent pas être traitées comme interchangeables avec une fermeture éclair : le chevauchement, l'espacement des fixations, l'exposition à la contamination et l'encombrement plié peuvent changer. Comparez les assemblages proposés plutôt que de choisir uniquement en fonction de la rapidité d'ouverture d'un échantillon libre.
De même, une construction amovible n'est pas nécessaire pour chaque application. Lorsqu'une protection fermée peut être installée lors de l'assemblage de l'équipement et qu'une ouverture régulière est inutile, évaluez cette option au sein de la gamme de soufflets cousus sur mesure. Spécifiez une ouverture longitudinale lorsqu'elle résout un problème réel d'installation ou de service.
Une protection de modernisation doit s'adapter dans son état de fonctionnement, avec la fermeture fixée et les deux extrémités sécurisées. Évaluez le dégagement autour du composant protégé, à côté du curseur et autour de l'extérieur des plis. La largeur du tissu de la protection ouverte n'établit pas le dégagement installé.
Fournissez les distances installées les plus courtes et les plus longues entre les mêmes références de montage. Incluez séparément toute position de maintenance définie ou exigence de course supplémentaire. Le guide de mesure des soufflets cousus sur mesure explique comment enregistrer ces longueurs et distinguer le corps flexible des embouts.
N'obtenez pas de course supplémentaire en laissant la fermeture éclair partiellement ouverte, en tendant le couvercle ou en forçant les plis dans un espace plus restreint. L'assemblage fini doit permettre le mouvement requis dans sa plage de fonctionnement approuvée.
Pour les couvercles étroitement fermés ou à déplacement rapide, demandez une étude du flux d'air. Une fermeture éclair est un élément d'accès, pas un reniflard spécifié. Tout dispositif de ventilation doit être sélectionné en tenant compte des conditions de contamination.
Spécifiez l'environnement de fonctionnement avant de choisir un tissu. Incluez les détails sur le liquide de refroidissement ou de nettoyage, le contact avec l'huile, les particules abrasives, les copeaux chauds, la chaleur rayonnante et la fréquence de flexion attendue. Une description générale telle que « haute température » ou « résistant à l'huile » laisse des questions de sélection importantes sans réponse.
Pour les applications exposées à la chaleur, examinez ensemble le revêtement, le tissu de base, le fil à coudre, le ruban de fermeture éclair, les éléments de fixation et la quincaillerie d'extrémité. Ni un tissu résistant à la chaleur ni des éléments de fermeture éclair en métal ne déterminent à eux seuls la capacité thermique du couvercle complet.
Ne supposez pas qu'une fermeture éclair cousue fermée assure une étanchéité aux liquides. Lorsque la pulvérisation de liquide de refroidissement, le lavage ou l'exclusion des particules fines est critique, indiquez les exigences d'exposition et d'acceptation afin que les coutures, la fermeture, les extrémités et les éventuels évents puissent être évalués en tant que système.
L'exposition à des copeaux lourds ou tranchants peut nécessiter une construction de protection différente ou un blindage supplémentaire. Décrivez les débris réels plutôt que de considérer chaque soufflet en tissu comme adapté à chaque opération d'usinage.
L'installation doit être effectuée par du personnel autorisé utilisant la procédure de maintenance de la machine et le dessin de soufflet approuvé. Avant toute intervention manuelle, isolez l'énergie dangereuse, contrôlez l'énergie stockée, sécurisez les composants contre tout mouvement involontaire et vérifiez l'état de sécurité. L'ouverture d'une fermeture éclair ne rend pas un mécanisme sous tension sûr à entretenir.
Avant de retirer l'ancien couvercle, enregistrez son orientation, son dispositif de montage et tout frottement ou dommage. Nettoyez la zone environnante en utilisant une méthode compatible avec l'équipement afin que des débris ne soient pas introduits sur le composant protégé.
Lors de la pose, gardez le corps en tissu non torsadé et alignez les bords de fermeture correspondants. N'utilisez pas le curseur pour tirer un couvercle trop petit ou mal aligné autour du composant. Lorsque la fermeture est obstruée, arrêtez-vous et vérifiez s'il y a du tissu coincé, des débris ou un mauvais positionnement plutôt que d'appliquer plus de force.
Avant la remise en service, confirmez que les deux extrémités sont sécurisées, que la fermeture éclair est complètement engagée, que les pièces détachées sont retirées et que les dégagements prévus sont présents. Rétablissez les protections requises et suivez la procédure approuvée du site pour toute vérification de mouvement contrôlé. Gardez le personnel à l'écart des pièces mobiles ; isolez à nouveau l'équipement avant d'effectuer des réglages.
Observez si les plis se compriment uniformément, si la fermeture reste alignée et si le couvercle reste à l'écart du matériel environnant. Enquêtez sur les frottements, les tractions anormales ou les distorsions induites par l'air avant d'accepter l'installation. Un couvercle de protection contre la contamination en tissu ne doit pas être considéré comme remplaçant la protection requise du personnel.
Lors de la maintenance programmée, inspectez l'engagement de la fermeture éclair, le curseur, les coutures, les transitions d'extrémité et les zones de montage. Recherchez les copeaux coincés, le ruban déchiré, les plis endommagés ou les signes indiquant que le couvercle a été tiré au-delà de son mouvement prévu.
Utilisez les produits de nettoyage et tout lubrifiant uniquement comme approuvé pour la fermeture et le tissu sélectionnés. Une fermeture éclair qui devient difficile à utiliser de manière répétée nécessite une vérification de l'alignement, de la contamination et de l'accès, et non simplement une traction plus forte. Définissez l'intervalle d'inspection en fonction de l'utilisation de l'équipement et de l'environnement de fonctionnement plutôt que de supposer qu'un seul intervalle convient à chaque machine.
Cela peut être possible après un examen de la construction, mais couper une fente n'est pas une solution équivalente. L'ouverture proposée nécessite un renforcement des bords approprié, des transitions d'extrémité et un alignement de fermeture, et tout support interne doit rester fonctionnel. Envoyez des photographies et des détails de construction avant de modifier le couvercle.
Ils peuvent être envisagés lorsque l'ouverture du tissu, les fixations d'extrémité et l'accès pour l'entretien permettent une installation autour de la tige. Confirmez les surfaces de réception et le chemin d'assemblage aux deux extrémités ; la fermeture éclair seule ne garantit pas qu'aucun composant du vérin n'a besoin d'être déconnecté.
Pas nécessairement. Gardez la position existante comme référence, mais signalez tout problème d'accès, accumulation de copeaux ou frottement. Une position révisée doit être vérifiée par rapport au dispositif de montage et à la course complète avant d'être approuvée.
Envoyez une photographie de l'installation montrant le côté service, des vues d'extrémité des deux fixations et un croquis coté. Incluez les longueurs comprimées et étendues requises, le dégagement interne, l'espace extérieur maximal, la position proposée de la fermeture éclair et tout guide ou support.
Indiquez ce qui doit rester assemblé pendant le remplacement, les conditions de fonctionnement, la quantité et si le matériel de montage existant sera réutilisé. Pour les projets OEM, incluez la révision du dessin et la séquence d'installation prévue.
BSTFLEX peut évaluer des soufflets en tissu à fermeture éclair personnalisés autour de ces exigences. Demandez un devis pour soufflets avec vos dessins et détails d'application, ou envoyez un e-mail à sales@pkfiresleeve.com. Confirmez le dispositif de montage, l'accès à la fermeture et la construction finale avant la production.
