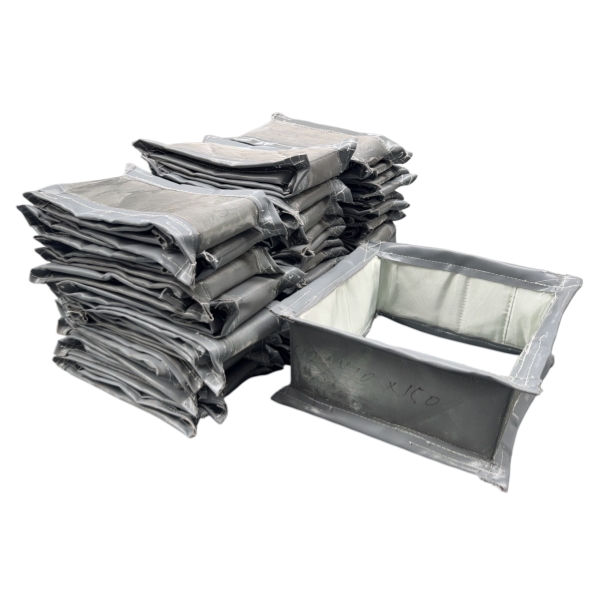

Joints de dilatation en tissu de remplacement : comment mesurer et spécifier un joint existant

Les joints de dilatation en tissu de remplacement doivent correspondre à la fois à la connexion existante et aux exigences opérationnelles actuelles.Pour en spécifier un, identifiez la portée du remplacement, mesurez la géométrie de fixation dans un état d'installation documenté et fournissez les données de température, de pression, de composition des gaz et de mouvement. Les dimensions d'une bande en tissu usée constituent une preuve utile, mais elles ne correspondent pas automatiquement aux dimensions de fabrication correctes pour son remplacement.

BSTFLEX soutient les projets de remplacement avec des joints de dilatation en tissu non métallique personnalisés pour les systèmes de conduits industriels, de gaz de combustion, d'échappement et d'air chaud. Ce guide explique comment préparer les informations d'enquête nécessaires à une révision technique et à un devis.

Définir ce qui est remplacé

Avant de mesurer, convenez de la limite de fourniture. Une demande de « joint de dilatation de remplacement » peut décrire plusieurs ensembles différents.

Bande flexible uniquement

Les cadres et le matériel de fixation existants sont destinés à rester en place. L'enquête doit établir leurs dimensions et leur état, ainsi que la construction de la bande et le dispositif de fermeture requis.

Bande flexible avec composants internes

La portée comprend également des éléments tels que des coussins d'isolation, des barrières d'accumulation ou des accessoires d'étanchéité. Identifiez chaque composant séparément plutôt que de supposer qu'il est inclus avec la bande extérieure.

Assemblage complet de joint de dilatation

Les cadres, les éléments flexibles, les chemises et les composants de fixation sont examinés en tant qu'assemblage. Mesurez les interfaces avec les conduits conservés et confirmez quelles connexions par soudage ou boulonnage seront perturbées.

Demandez au devis d'identifier les pièces incluses, les pièces exclues et les éléments proposés pour réutilisation. Cela évite de recevoir une bande correctement fabriquée tout en découvrant pendant l'arrêt que le matériel endommagé doit également être remplacé.

Établir une référence de mesure sûre

Commencez par l'étiquette de l'équipement, le dessin original, la spécification d'achat précédente et tout dossier de modification. Donnez à chaque joint un numéro d'identification distinct, même lorsque plusieurs unités semblent identiques.

Enregistrez l'état de l'installation pendant l'enquête : arrêt refroidi, chaleur résiduelle, disposition de support temporaire ou toute autre condition documentée. Une mesure prise pendant un arrêt n'établit pas, en soi, la position d'installation à froid spécifiée.

Marquez les extrémités amont et aval, la direction du flux, la position supérieure et la direction de visualisation utilisée sur le croquis. Par exemple, définissez la gauche et la droite en regardant vers l'aval. Utilisez la même orientation pour les mesures et les photographies.

Gardez les mesures telles que trouvées séparées des dimensions d'installation approuvées. Les différences nécessitent un examen ; elles ne doivent pas être corrigées silencieusement sur un bon de commande.

Enregistrez les dimensions qui contrôlent l'ajustement

La distinction la plus importante se situe entre la géométrie de l'assemblage installé et les dimensions développées du matériau flexible. La distance face à face, la longueur de tissu non serrée et la largeur totale de la bande décrivent des caractéristiques différentes.

Le fabricant de la pièce de remplacement doit déterminer les dimensions finales de la bande à partir de la géométrie approuvée, des exigences de serrage, du mouvement et de la construction. N'appliquez pas de règle universelle telle que « écartement installé plus 100 mm ».

Joints rectangulaires : inspecter les deux extrémités

À chaque raccordement, enregistrez les largeurs supérieure et inférieure, les hauteurs gauche et droite, et les deux diagonales là où elles sont accessibles. Identifiez si les relevés se réfèrent à l'ouverture, à la surface de montage ou au schéma de boulonnage. Capturez les rayons des coins ou d'autres détails de coin plutôt que de dessiner chaque coin comme un angle droit vif.

Mesurez la distance de raccordement à plusieurs positions marquées autour du périmètre. Conservez les relevés individuels afin que l'examinateur puisse identifier d'éventuelles faces non parallèles, des distorsions ou des références de mesure incohérentes.

Pour des considérations géométriques supplémentaires, voir Joints de dilatation en tissu rectangulaires pour conduits industriels.

Joints ronds : identifier le diamètre et le calage

Indiquez si chaque diamètre est le diamètre intérieur du conduit, le diamètre de montage, le diamètre extérieur de la bride ou le diamètre du cercle de boulonnage. Mesurez dans plus d'une direction lors de la vérification d'une ouverture existante pour détecter un défaut de circularité.

Enregistrez le nombre de trous et la position angulaire du schéma par rapport à une référence convenue, telle que le haut du conduit. Un cercle de boulonnage correspondant ne garantit pas que deux schémas ont une orientation identique.

Schémas de boulonnage : utiliser une référence définie

Mesurez l'emplacement des trous à partir d'une référence clairement marquée. Sur les brides rectangulaires, incluez le décalage du premier trou, la disposition des coins et tout changement de pas. Notez les fentes, les trous agrandis et les réparations précédentes.

Enregistrez les deux extrémités indépendamment. Confirmez si la bande de remplacement sera fournie pré-perforée ou si une procédure de perçage sur site approuvée est requise pour la construction sélectionnée.

Séparer le décalage à froid du mouvement de travail

Un joint de dilatation en tissu de remplacement doit pouvoir absorber le mouvement de fonctionnement spécifié à partir d'une référence d'installation convenue. Un décalage latéral visible lors de l'arrêt n'est pas automatiquement la valeur nominale de mouvement latéral requise.

Demandez à l'ingénieur de l'usine de distinguer un préréglage à froid intentionnel d'un désalignement involontaire. Ne forcez pas un raccordement délibérément préréglé dans une position visuellement centrée, et ne supposez pas qu'un décalage inattendu peut être absorbé sans affecter la conception.

Fournissez séparément la compression et l'extension axiales, ainsi que le mouvement latéral horizontal et vertical et le mouvement angulaire autour des axes identifiés. Indiquez quels mouvements se produisent simultanément. Signalez toute torsion, amplitude de vibration, fréquence ou pulsation de pression connue pour une évaluation séparée.

Lorsque les données de mouvement ne sont pas disponibles, marquez-les comme inconnues. Le relâchement, les plis ou l'étirement apparent de la bande existante ne peuvent pas établir sa marge de mouvement restante.

Inspecter les composants qui resteront

Un remplacement de bande seule dépend de la conservation de la métallerie appropriée. Lors de l'inspection d'arrêt autorisée, enregistrez la corrosion, les cadres déformés, les soudures endommagées, les surfaces d'étanchéité inégales et les arêtes vives. Vérifiez l'état des barres de serrage et des fixations plutôt que de supposer qu'elles peuvent être réutilisées.

Photographiez les chemises, leurs points de fixation, le chevauchement et le jeu disponible. L'examen technique doit prendre en compte le jeu tout au long du mouvement spécifié, et pas seulement à la position observée lors de l'inspection. Les marques de contact peuvent aider à identifier les endroits nécessitant une enquête plus approfondie.

Enregistrez l'état et la fixation des coussins isolants et des barrières d'accumulation. Photographiez l'isolation déplacée, les dépôts et les zones exposées avant le nettoyage approuvé. Ne retirez pas un composant interne du périmètre de remplacement simplement parce qu'il est difficile à identifier.

Documentez également l'isolation externe ou les capots de protection autour du joint. Les modifications apportées à la disposition thermique doivent être examinées avec le fournisseur de remplacement plutôt que d'être traitées comme un choix d'entretien esthétique.

Utiliser l'ancienne bande comme preuve, pas comme seule spécification

Une ancienne bande peut aider à identifier les marques de fixation, les détails de fermeture et la construction précédente. Cependant, la déformation, les bords endommagés ou la détérioration peuvent rendre ses dimensions peu fiables en tant que modèle de fabrication.

Enregistrez ses dimensions mesurées comme « composant retiré, tel que trouvé ». Ne tirez pas sur une bande endommagée pour simplement produire une largeur ou une longueur pratique. Lorsqu'un échantillon est demandé, divulguez la contamination du processus et convenez d'une préparation et d'une expédition sûres avant l'envoi.

Fournissez la date d'installation, la durée approximative de service, la raison du remplacement et tout changement récent de procédé. Incluez des photographies montrant l'ensemble du joint, son étiquette, ses fixations, sa fermeture et chaque zone endommagée avec une référence d'échelle si cela ne présente aucun danger.

Décrivez les observations sans supposer de diagnostic. « Déchirure à côté du collier amont » est plus utile que « tissu trop fragile ». Une photographie montrant une coloration ne prouve pas que la température est à l'origine de la défaillance.

Les modifications concernant le combustible, la chimie du gaz, l'humidité, la charge de poussière, la température ou le fonctionnement du ventilateur doivent être déclarées. Un remplacement correspondant aux dimensions précédentes peut néanmoins nécessiter un matériau ou un dispositif de protection différent.

Choisissez la forme de livraison avant de commander

Élément souple en boucle fermée

Confirmez qu'il existe un parcours d'installation pratique autour de l'équipement existant. Un élément fermé en usine ne peut pas être installé d'office là où les deux extrémités de la gaine restent fixes.

Bande ouverte pour fermeture sur site

Confirmez que la construction sélectionnée permet une jonction sur site. Convenez avec le fabricant de l'emplacement de la fermeture, de l'accès, de la méthode, des matériaux et des besoins en personnel. Les détails de jonction dépendent de la construction.

Assemblage complet ou par sections

Vérifiez les ouvertures d'accès, les restrictions de levage, les dimensions maximales de transport et la séquence d'installation proposée. Indiquez quels travaux d'assemblage sont prévus en usine et lesquels sont attribués à l'entrepreneur sur site.

Pour chaque forme de livraison, convenez de la préparation des trous, des joints d'étanchéité ou accessoires de scellement, de l'identification des composants et des instructions d'installation. Il n'existe pas de recouvrement de jonction, de couple de serrage de boulons ou de méthode de perçage sur site universels adaptés à tous les joints d'étanchéité textiles.

Un appel d'offres de remplacement que vous pouvez copier

Utilisez une fiche par repère d'équipement. Joignez le croquis coté et le plan d'origine lorsque disponibles. Écrivez « inconnu » à côté des informations manquantes plutôt que d'entrer zéro ou de supposer que le matériau précédent reste approprié.

Approuvez le plan avant la fabrication

Le relevé décrit ce qui existe. Le plan de remplacement approuvé définit ce qui sera fabriqué et les conditions auxquelles il doit s'adapter.

Résolvez toutes les différences entre le plan d'origine et les mesures sur le terrain. Confirmez les dimensions de raccordement, la géométrie finale de l'élément souple, la préparation des trous, la position de fermeture, la construction des matériaux, la référence de mouvement et le périmètre de fourniture. Convenez des tolérances et de toutes les dimensions dépendantes du site avant d'autoriser la production.

À la réception, vérifiez l'identification et les composants fournis par rapport aux documents approuvés avant le début de l'arrêt. L'installation doit suivre les instructions spécifiques au joint, notamment les exigences de serrage, d'étanchéité, d'isolation et de jeu.

Questions qui retardent couramment les commandes de remplacement

Un remplacement peut-il être évalué sans le plan d'origine ?

Oui. Un relevé coté, des photographies et des informations sur le fonctionnement peuvent servir de base à une étude initiale. Les informations manquantes sur les mouvements ou les matériaux peuvent néanmoins nécessiter une confirmation par le bureau d'études avant la fabrication.

Seule la bande en tissu peut-elle être remplacée ?

Potentiellement, à condition que les cadres de retenue, les composants de fixation et la protection interne restent adaptés. L'inspection et la portée convenue déterminent si un remplacement de la bande seule est approprié.

Une bande plus large résoudra-t-elle les déchirures répétées ?

Pas nécessairement. Plus de matériau ne permet pas d'établir la cause de la déchirure ni de vérifier le jeu. Examinez la géométrie de fixation, le mouvement, la température et les preuves de contact avant de modifier les dimensions de la bande.

Envoyez à BSTFLEX les détails de votre joint de remplacement

BSTFLEX fabrique des joints de dilatation en tissu non métallique dans des configurations rondes, rectangulaires et personnalisées. Les besoins en remplacement peuvent être évalués à partir des dessins disponibles, des relevés dimensionnels et des conditions de fonctionnement.

Envoyez l'étiquette du joint, le croquis de relevé, des photographies, la portée de fourniture demandée et la date de livraison requise. Incluez les données sur la température, la pression, la composition du gaz et le mouvement afin que le devis traite de l'application plutôt que des seules dimensions.
