Un plan d'isolation de four nécessite plus qu'une simple spécification pour le revêtement principal. Les zones de contact avec la porte, les bords d'isolation amovibles et les conduites de service à proximité de la zone chaude requièrent également une attention particulière. C'est dans ces détails précis qu'un textile thermique étroit peut s'avérer utile.

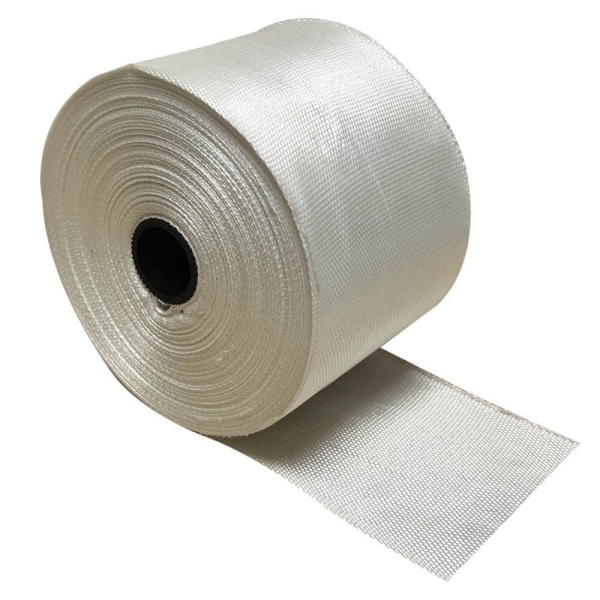

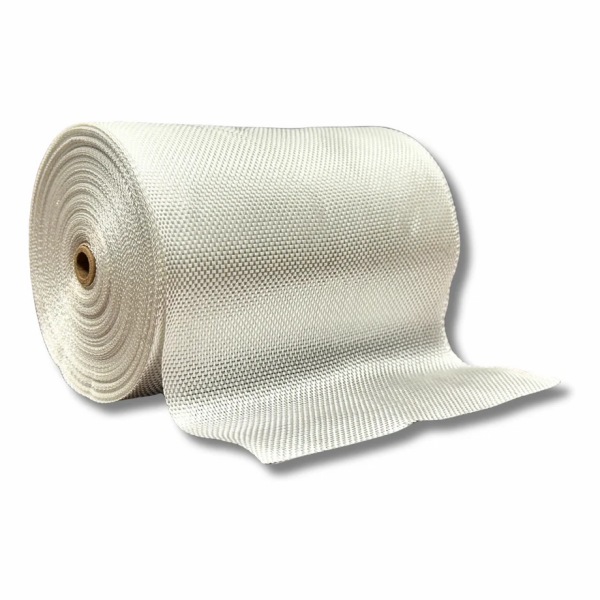

Le ruban tissé en silice est une bande flexible tissée à partir de fil de fibre de silice pour l'isolation localisée et la protection thermique.Autour des fours et des équipements de traitement thermique, les applications possibles comprennent les joints thermiques plats, le ligaturage des bords des ensembles d'isolation et l'emballage protecteur des lignes avoisinantes. Chaque application requiert une fixation et un contrôle de réception spécifiques.
LeRuban tissé en silice BSTFLEXLa gamme propose le composant textile. Pour le choisir en fonction d'un élément de four particulier, il faut vérifier à la fois le matériau et l'installation assemblée, et non se fier uniquement au nom de la fibre.
Trois endroits pour évaluer le ruban de silice tissé
Bandes de contact de porte de fournaise
Lorsque le schéma de l'équipement prévoit un joint thermique textile plat, un ruban de silice peut être envisagé pour la bande de contact. Commencez par examiner les surfaces de contact, la largeur disponible et le jeu de la porte fermée. L'épaisseur choisie doit permettre la fermeture correcte de la porte tout en assurant le contact souhaité.
Vérifiez un échantillon dans son dispositif de retenue. Recherchez une compression inégale, un frottement côté charnière et des bords exposés susceptibles de se coincer à l'ouverture. Une température de service plus élevée ne corrigera pas une porte déformée ni une bande mal fixée. Ne remplacez pas un joint profilé ou résistant à la pression par un ruban plat sans l'accord du concepteur de l'équipement.
Bords des couvertures isolantes et des barrières flexibles
Le ruban de silice tissé peut servir de liant ou de renfort local dans les couvertures et rideaux isolants. Dans ce cas, les dimensions importantes sont la largeur du liant fini, le matériau recouvert par le ruban et son point de fixation.
Évaluez conjointement le ruban adhésif, le fil à coudre, les attaches et le textile adjacent. La couture doit résister à la température et aux contraintes de manipulation de l'ensemble. Un ruban adhésif adapté ne compense pas un fil ou un matériau de support inadapté. Pour les pièces amovibles, tenez compte des opérations de levage, de pliage et de remise en place lors de l'évaluation.
Lignes de service à proximité de la zone de traitement thermique
Les câbles, tuyaux et tubes industriels peuvent nécessiter une protection localisée à proximité des ouvertures de four ou des équipements chauffés. Le ruban isolant en silice offre une solution d'enrobage étroite adaptée à ces éléments, sous réserve de la confirmation de l'exposition à la chaleur et du mode de fixation.
Consignez si l'exposition se produit en fonctionnement normal, à l'ouverture d'une porte, au chargement ou à la maintenance. Identifiez la limite de température propre au composant protégé et tout mouvement au niveau de la partie enveloppée. Vérifiez sa température dans des conditions de fonctionnement représentatives ; l'ajout de ruban adhésif n'augmente pas la température nominale du tuyau ou du câble sous-jacent.
Pourquoi le bord tissé est important

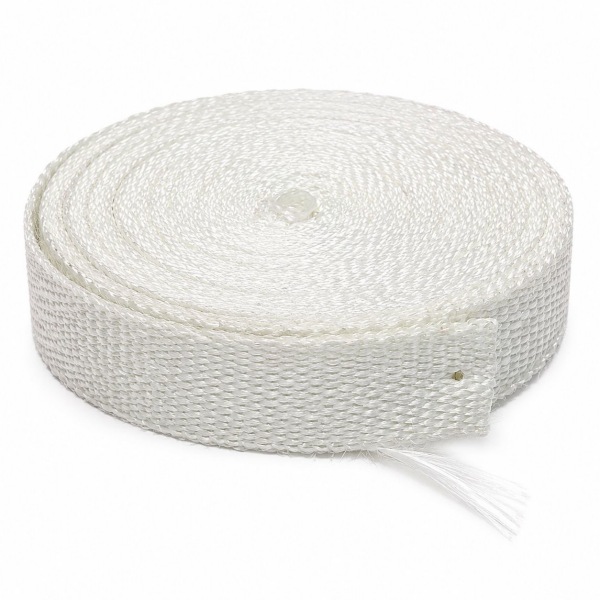

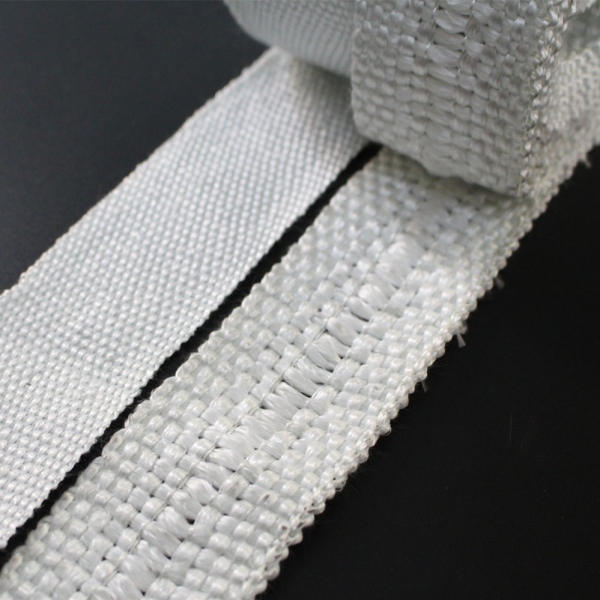

La construction des bords constitue une différence pratique entre un ruban tissé étroit et une bande découpée dans un tissu plus large. Les bords longitudinaux tissés empêchent l'effilochage lors de la manipulation. Ceci est utile pour la pose de longues bandes de contact ou l'alimentation en matériau de reliure lors d'une opération d'assemblage.
Les extrémités coupées nécessitent toujours une attention particulière, et couper un bord tissé en modifie l'état. Il est préférable de vérifier la méthode de coupe et de fixation proposée sur un échantillon plutôt que de considérer le produit fini comme totalement insensible à l'effilochage. La construction du bord et le support adhésif sont des options distinctes : demander un support ne détermine pas si le textile est tissé à la largeur voulue ou découpé dans du tissu.
Utilisez la température relevée au niveau du ruban, et non pas seulement la température de consigne du four.
La consigne du panneau de commande décrit le processus contrôlé. Elle ne tient pas compte de l'exposition à chaque joint, câble externe ou bord d'isolation. Il convient d'évaluer l'emplacement du ruban, notamment le contact avec des surfaces chaudes, l'exposition au rayonnement à travers une ouverture et les pics de température de courte durée pendant le cycle de fonctionnement.
L'homologation des matériaux et l'agrément des équipements sont deux choses différentes.La limite de service continu publiée pour le ruban de silice tissé BSTFLEX SIT est de 982 °C (1 800 °F). Veuillez vérifier cette valeur par rapport aux spécifications actuelles de la construction commandée. Cette limite ne constitue pas une homologation pour tous les fours fonctionnant à une température inférieure à ce point de consigne, ni une indication de température pour un adhésif, un joint ou un composant protégé.
Lorsque l'exigence porte sur une température extérieure maximale ou un niveau de déperdition thermique défini, il convient d'évaluer l'isolation complète. L'épaisseur, la géométrie, la conductivité des matériaux et les conditions environnementales influent sur le résultat. Une limite de service des fibres ne suffit pas à elle seule pour déterminer la performance de l'isolation.
Testez le détail tout au long de son cycle de fonctionnement
Pour une nouvelle application, il ne suffit pas d'évaluer l'aspect d'un échantillon neuf. Il convient de définir les conditions d'essai avec l'équipe en charge de l'équipement et de vérifier le détail assemblé après des cycles représentatifs de chauffage, de refroidissement et d'utilisation mécanique, en suivant les procédures d'inspection approuvées.
Pour un joint de porte, vérifiez la régularité du contact et la tenue du matériau. Pour un bord de finition, examinez la couture et le bord recouvert. Pour une ligne protégée, contrôlez la couverture, la stabilité de la fixation et la température du composant. Notez les variations dimensionnelles et l'usure visible afin que la décision suivante soit basée sur l'installation et non sur une simple photo.
Définissez des critères d'acceptation précis. La présence d'une bande thermique non fixée ne garantit pas l'étanchéité aux gaz, et l'intégrité visuelle de l'enveloppe ne prouve pas que le câble sous-jacent est resté dans sa plage de température limite. Convenez des mesures à effectuer avant d'approuver une nouvelle livraison.
Réalisez un dessin décrivant en détail l'ensemble du ruban adhésif.
Pour un joint de porte, indiquez la largeur de contact, l'épaisseur non comprimée, l'épaisseur requise après installation et le mode de fixation. Pour un ligaturage de couverture, indiquez la finition du bord et la disposition des coutures. Pour la protection de ligne, précisez le composant, la longueur exposée et le dégagement disponible. Ces détails fournissent au fournisseur des informations bien plus utiles qu'une simple demande de « ruban de silice haute température ».
Veuillez indiquer les températures normales et maximales à l'emplacement prévu, la durée d'exposition, l'atmosphère du procédé et les conditions de manipulation prévues. Si la stabilité dimensionnelle ou une méthode d'essai particulière est importante, veuillez préciser les exigences d'acceptation dans votre demande. Indiquez la quantité et la longueur de rouleau ou de coupe requise, en joignant une révision du dessin ou une référence d'échantillon approuvé pour les commandes ultérieures.
Fourniture de ruban de silice pour les projets d'équipements industriels
BSTFLEX proposeRuban de silice tissé aux dimensions standard et sur demandeVeuillez nous communiquer les détails de l'équipement, les conditions de service et la quantité afin que nous puissions examiner ensemble le matériel proposé et le mode de livraison. Veuillez également inclure dans votre demande tout besoin en matière de support, d'emballage ou d'échantillon.
Pour découvrir d'autres matériaux ou une autre construction, consultez la section dédiée.Gamme de rubans industriels haute températurePour un détail précis d'un four ou d'un équipement de traitement thermique, Demandez un devis pour du ruban de silice à BSTFLEX. .
