Comment mesurer les soufflets cousus sur mesure : longueur comprimée, longueur étendue et dimensions de montage

Pour mesurer les soufflets cousus sur mesure, notez les distances minimale et maximale entre les deux points de fixation de référence, l'espace requis autour du composant protégé, l'encombrement extérieur maximal et les dimensions des deux embouts. Pour une installation axiale droite, la différence entre les deux longueurs installées correspond à la course requise du soufflet.

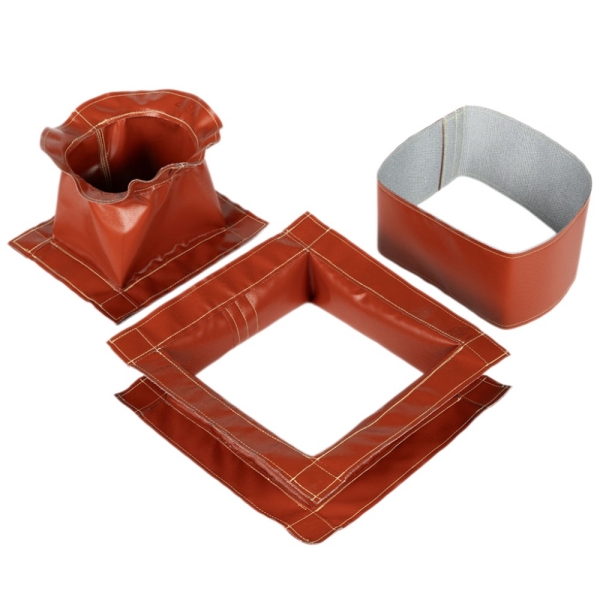

La course du vérin ou la photo d'un ancien couvercle constituent un point de départ, et non une spécification complète. Un schéma utile indique l'emplacement de fixation du soufflet, l'espace restant lorsque le mécanisme se rétracte et le dégagement nécessaire aux plis lors de leur mouvement. Ces dimensions s'appliquent à l'ensemble du BSTFLEX.gamme de soufflets cousus sur mesure, avec des détails supplémentaires pour les constructions rondes, rectangulaires, à fermeture éclair et à armature métallique.

Commencez par les points de fixation, et non par les soufflets libres.

Identifiez les points de fixation fixes et mobiles sur la machine. Indiquez-les par les lettres Extrémité A et Extrémité B sur un schéma et représentez les surfaces de référence exactes utilisées pour les mesures de longueur. Une face de montage, un épaulement de col et le bord d'un pli de tissu constituent des références différentes ; ne les intervertissez pas.

Conservez les mêmes références aux deux extrémités de la course. Précisez également si une dimension inclut les colliers, les brides ou les plaques de montage, ou si elle concerne uniquement le corps plissé flexible. Utilisez systématiquement les millimètres ou les pouces et identifiez l'unité de commande sur les schémas comportant les deux unités.

Le personnel autorisé doit positionner et sécuriser l'équipement conformément à ses procédures d'utilisation et de maintenance. Avant toute mesure manuelle ou tout retrait d'un couvercle, isolez l'énergie dangereuse, vérifiez l'état de sécurité et immobilisez les composants afin d'éviter tout mouvement accidentel. Ne pas introduire les mains dans un mécanisme en fonctionnement.

Longueur comprimée, longueur étendue et course

Dans ce guide, Lc et Le décrivent les longueurs d'installation requises entre les points de fixation convenus. Ils ne décrivent pas les limites non vérifiées d'un couvercle non fixé.

Il est impératif de vérifier les deux positions d'extrémité installées. Une housse peut être suffisamment extensible, mais trop volumineuse une fois repliée pour l'espace disponible. Inversement, une housse repliée de manière compacte peut ne pas offrir la portée requise. Ne présumez pas qu'une longueur de banc non repliée ou un nombre de plis suffisent à résoudre ces problèmes.

Le soufflet ne doit pas servir de butée de course à la machine. Signalez tout mouvement supplémentaire que le couvercle est censé pouvoir absorber, comme une position de maintenance ou une course supplémentaire définie, et faites confirmer les tolérances requises lors de la revue de conception.

Exemple pratique : Exclure les raccords d’extrémité du calcul de la course

Considérons une installation axiale droite avec une distance de montage minimale de 120 mm et une distance de montage maximale de 620 mm. Dans cette configuration illustrative, une section d'extrémité fixe occupe 20 mm entre chaque référence de montage et le pli actif adjacent.

Le débattement reste de 500 mm car les mêmes décalages fixes sont soustraits des deux mesures. Les soustraire d'une seule longueur donnerait un résultat erroné. Dans cet exemple, les décalages correspondent aux portions situées entre les repères de montage et les plis actifs ; ils ne sont pas automatiquement égaux à la longueur physique totale d'un collier de recouvrement.

Ces valeurs illustrent uniquement la méthode de mesure. Elles ne constituent pas des dimensions BSTFLEX standard, un taux de compression approuvé ni une preuve de la compatibilité d'une construction particulière. Le tissu, les plis, les coutures, les supports et les embouts doivent être évalués conjointement. Pour les mouvements décalés, angulaires ou multiaxiaux, il convient de préciser la trajectoire du mouvement plutôt que de se fier uniquement à ce calcul axial.

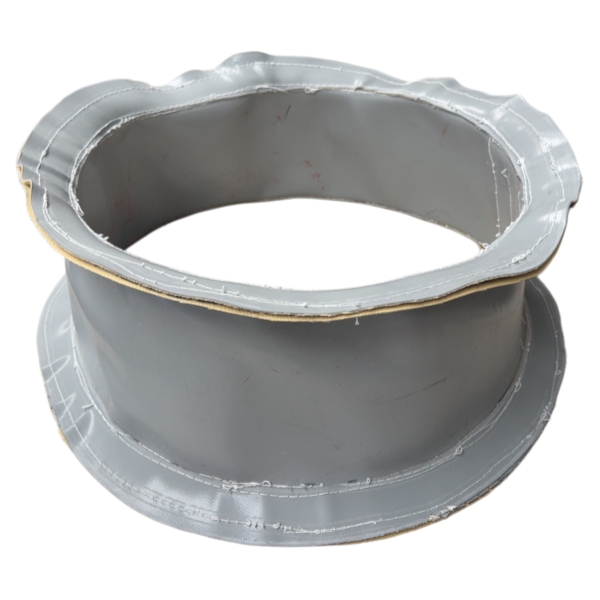

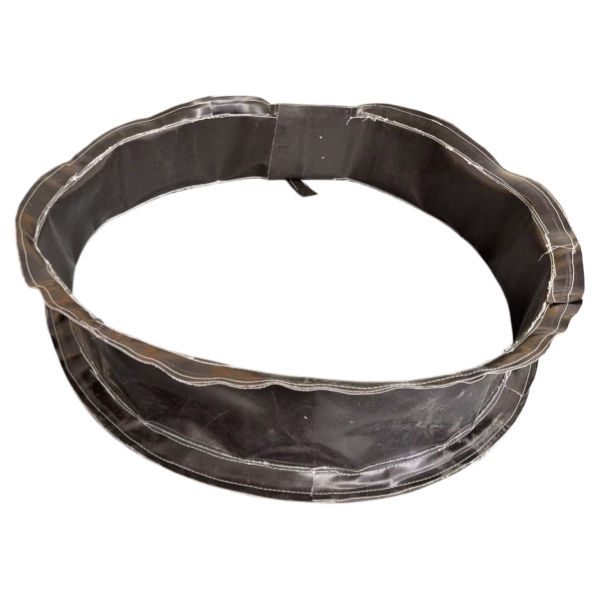

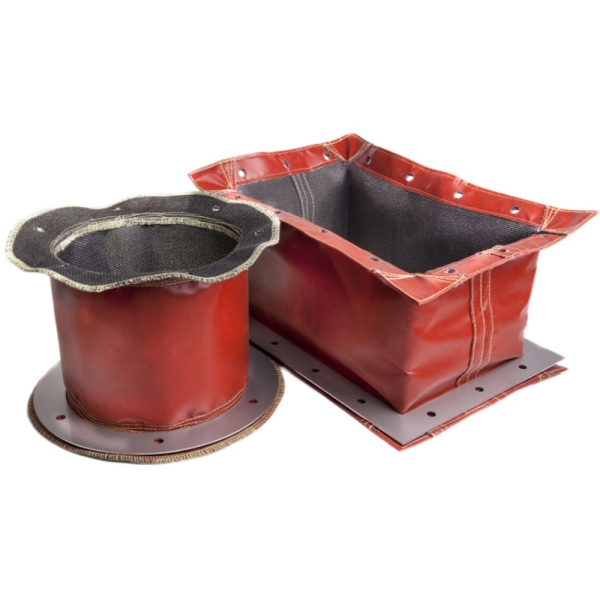

Soufflets ronds : dégagement du corps séparé de l’ajustement du col

Poursoufflets ronds cousus pour tiges de cylindre et visMesurez l'encombrement maximal du composant que le corps flexible doit entourer. Incluez les épaulements, écrous, raccords et autres éléments situés à l'intérieur de l'espace protégé, et non pas seulement la tige ou la vis.

Notez ensuite le diamètre extérieur maximal autorisé par les supports, capteurs, tuyaux et protections environnants. Indiquez les dimensions des composants séparément des dimensions du soufflet proposé afin que le fabricant puisse évaluer le dégagement, la profondeur de pliage et les éventuels guides internes.

L'ouverture du corps et celle du collier de montage ont des fonctions différentes. Le corps doit avoir du dégagement autour de l'ensemble mobile ; le collier doit s'adapter à sa surface de fixation. Mesurez chaque surface de réception séparément, en incluant sa longueur d'engagement utile et toute marche ou rainure pouvant affecter le serrage.

Indiquez si le composant enfermé est rotatif. Un couvercle autour d'une vis ou d'un arbre rotatif nécessite un jeu et un système de guidage appropriés ; il ne faut pas supposer qu'il tourne avec le composant.

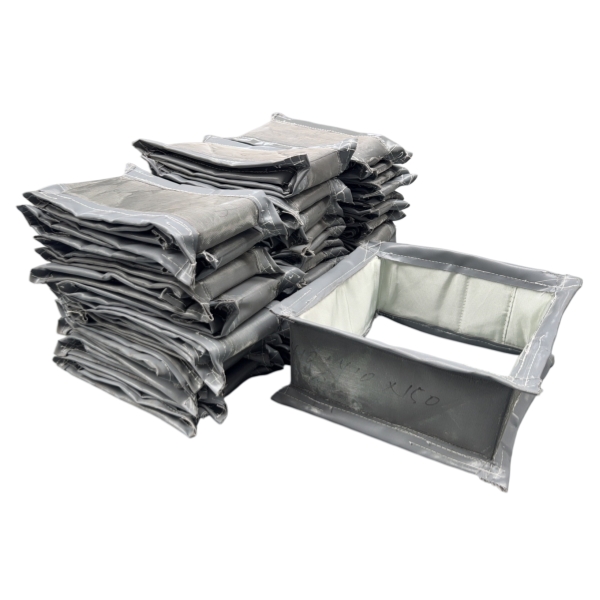

Soufflets rectangulaires : Mesurer la section transversale complète

Poursoufflets rectangulaires cousus pour glissières de machines et rails linéairesNotez la largeur et la hauteur intérieures requises, ainsi que la largeur et la hauteur extérieures maximales disponibles. Une seule mesure de largeur ne suffit pas à définir un couvercle rectangulaire.

Représenter les profils des rails, les paliers, les boulons saillants, les graisseurs et autres éléments situés dans la zone protégée. Inclure une vue d'extrémité et une vue de côté. Indiquer si le revêtement entoure toute la section ou protège seulement certains côtés, et identifier toute ouverture qui doit rester accessible.

Mesurez les deux cadres d'extrémité séparément. Ne présumez pas que leurs ouvertures, leurs dimensions extérieures ou leurs entraxes de fixation sont identiques. Notez les rayons de courbure des angles, les décalages et tout obstacle limitant l'accès aux fixations.

Relevez les dimensions de montage aux deux extrémités.

Indiquez clairement les extrémités A et B, même si les raccords semblent symétriques. Précisez le sens de vue pour chaque schéma d'extrémité afin d'éviter toute interprétation erronée d'une disposition asymétrique des trous ou de la fermeture éclair.

Précisez si les fixations seront réutilisées ou fournies avec le nouveau couvercle. Une photo en gros plan permet d'identifier la disposition, mais le schéma de perçage et les dimensions d'emboîtement nécessitent un dessin coté ou des mesures vérifiées.

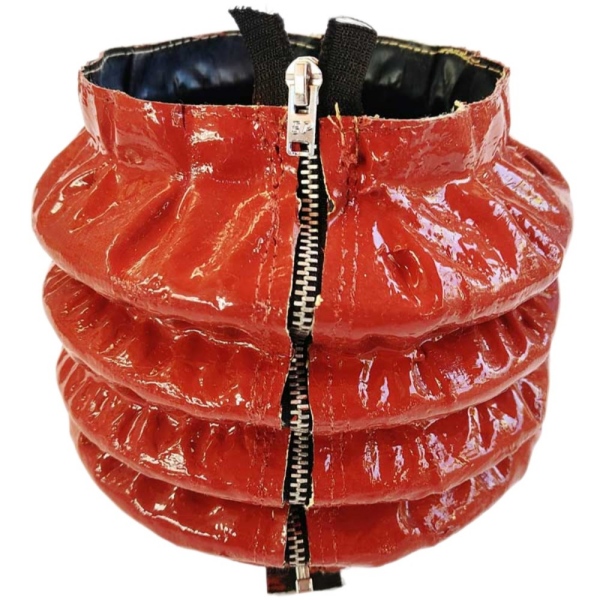

Soufflet à fermeture éclair : inclure les exigences d’ouverture et d’accès

Lors de la spécificationsoufflets cousus avec fermeture éclair pour installation de rénovationAjoutez la position d'ouverture longitudinale à la vue de face. Pour un couvercle rond, la position horaire n'est utile que si le sens de la vue est également indiqué.

Repérez l'espace disponible pour actionner le curseur, ouvrez la housse et accédez aux fixations. Notez la présence de protections, de sorties de liquide de refroidissement et de surfaces chaudes à proximité qui pourraient influencer la position de fermeture. Mesurez le profil fonctionnel avec la fermeture éclair fermée ; la largeur de la housse ouverte ne correspond pas à son diamètre intérieur une fois installée.

Vérifiez les embouts et l'ouverture du tissu. Une fermeture éclair longitudinale peut simplifier l'installation autour d'un composant existant, mais un cadre de montage monobloc peut nécessiter un démontage. L'accès à l'installation doit être évalué pour un assemblage complet.

Soufflet à fil métallique : Ajouter des informations sur l’orientation et le support

Poursoufflets cousus à support métallique pour applications de grand diamètre, indiquez les mêmes dimensions intérieures, extérieures, comprimées et étendues, puis précisez si l'installation est horizontale, verticale ou inclinée.

Pour les travaux de remplacement, consignez la configuration et l'espacement des supports existants lorsque cela est possible, et précisez si ces mesures ont été prises avec le couvercle déployé ou comprimé. Joignez des photos des supports endommagés, des traces de frottement ou des parties affaissées.

N’utilisez pas le renforcement par fil métallique comme prétexte pour omettre les vérifications de guidage. Déterminez si la portée et le mouvement prévus nécessitent des guides, une suspension ou un support intermédiaire spécifiques. Tenez compte de l’espace disponible pour ces éléments plutôt que de considérer le diamètre du tissu comme l’enveloppe d’installation complète.

Ajouter les conditions de fonctionnement à la fiche de dimensions

Indiquez la vitesse de déplacement, l'accélération (lorsqu'elle est connue), la cadence de rotation (cycles par minute) et l'orientation de l'installation. Précisez les conditions ambiantes normales, l'exposition à proximité d'équipements chauds, le contact avec du liquide de refroidissement ou de l'huile, ainsi que la présence de poussières et de copeaux abrasifs. En cas d'exposition à la chaleur, indiquez la température ambiante, la chaleur rayonnante et tout contact éventuel avec une surface.

Le tissu, le revêtement, le fil à coudre, la fermeture éclair et les éléments de support sélectionnés doivent être adaptés à l'application. La température limite de fonctionnement du soufflet assemblé ne doit pas être déterminée à partir de la température du tissu seul.

Pour une installation en espace clos ou à mouvements rapides, vérifiez comment l'air peut entrer et sortir lorsque le volume de la bâche varie. Demandez une vérification de la ventilation plutôt que de supposer que l'air circulera correctement à travers les coutures ou la fermeture éclair.

Utilisation d'un soufflet existant comme référence de remplacement

Conservez l'ancien couvercle comme référence pour le profil, les fixations, la position de fermeture et la construction, mais vérifiez les dimensions requises par rapport à la machine. Un échantillon usé peut être étiré, déformé ou incomplet. Sa portée maximale apparente ne constitue pas une longueur de travail acceptable.

Photographiez les deux supports, l'installation complète et les zones présentant des défauts. Indiquez séparément les valeurs mesurées, les valeurs du dessin et les estimations. Si une dimension ne peut être vérifiée en toute sécurité, signalez-la comme non vérifiée plutôt que de la présenter comme une dimension de production confirmée.

Questions à résoudre avant de demander un devis

La course de la machine est-elle suffisante pour spécifier le soufflet ?

Non. Une même course peut se produire pour différentes distances de montage. Les limites de longueur installée, la section transversale et les embouts sont nécessaires pour déterminer si un couvercle proposé convient.

Peut-on calculer la longueur compressée à partir du nombre de plis ?

Le nombre de plis ne suffit pas à lui seul. L'épaisseur du tissu, les coutures, les renforts, le système de fermeture et les transitions des extrémités influent sur le résultat une fois plié. Veuillez indiquer l'espace disponible et demander une maquette validée.

Faut-il ajouter une longueur supplémentaire avant d'envoyer les mesures ?

Veuillez d'abord communiquer les distances mesurées. Identifiez séparément tout déplacement supplémentaire requis et faites-le valider lors de la revue de conception. Des ajouts non justifiés peuvent masquer les exigences d'installation.

Envoyez un dossier de mesures pour soufflets cousus sur mesure

Un dossier de devis complet comprend une vue latérale cotée, des vues d'extrémité pour les deux types de montage, des photos de l'installation et les conditions de fonctionnement requises. Il doit inclure les valeurs Lc et Le avec leurs points de référence, l'enveloppe du composant protégé, les limites d'espace extérieur, les détails de montage, l'accès au boîtier et les exigences de support.

Indiquez la quantité, s'il s'agit d'un remplacement ou d'un nouvel assemblage OEM, ainsi que toute modification de plan ou exigence de matériau. BSTFLEX peut évaluer les plans, les mesures ou un échantillon existant pour une proposition de soufflet cousu sur mesure. Veuillez confirmer les dimensions et la construction finales sur le plan d'approbation avant la production.
