Défaillance d'un compensateur de dilatation en tissu peut résulter d'une température excessive au niveau d'une couche d'étanchéité, d'une attaque chimique, d'une abrasion, d'un mouvement dépassant les limites approuvées, de fluctuations de pression ou de fixations endommagées. Plusieurs mécanismes peuvent agir simultanément. Une bande déchirée est le résultat visible ; elle n'identifie pas, à elle seule, la cause initiale.
Pour les systèmes industriels de conduits, d'échappement et de gaz de combustion, la question utile n'est pas simplement de savoir quel tissu doit remplacer celui qui est endommagé. Il s'agit de déterminer ce qui a changé, où les dommages ont commencé et si l'assemblage complet correspond toujours à ses conditions de fonctionnement.
BSTFLEX fabrique des compensateurs de dilatation en tissu non métallique pour des applications de conduits sur mesure. Ce guide explique comment documenter une défaillance, distinguer les mécanismes possibles et préparer une meilleure spécification de remplacement.
Qu'est-ce qui constitue une défaillance de compensateur de dilatation en tissu ?
Un compensateur est considéré comme défaillant sur le plan fonctionnel lorsqu'il ne peut plus répondre à ses exigences spécifiées en matière d'étanchéité ou de mouvement. Une rupture majeure n'est pas la seule préoccupation : une fermeture séparée, une barrière aux gaz endommagée ou une section flexible obstruée peuvent également empêcher l'assemblage d'accomplir sa fonction prévue.
À l'inverse, une marque de surface ne permet pas d'établir automatiquement la résistance ou la durée de vie restante. Enregistrez l'observation, comparez-la avec la construction approuvée et obtenez une évaluation compétente. L'apparence seule ne peut autoriser la poursuite de l'exploitation.
Dans un conduit en dépression, une fuite peut aspirer l'air extérieur plutôt que de produire un panache de gaz ou de poussière vers l'extérieur. L'absence d'émissions visibles n'est donc pas la preuve d'un joint intact.
Interpréter le schéma des dommages sans tirer de conclusions hâtives
Les observations suivantes sont des points de départ pour l'enquête, et non un test de diagnostic. Maintenez l'orientation du composant endommagé identifiable afin que les preuves puissent être reliées au conduit, à la doublure et aux conditions du processus.
| Condition observée | Questions à étudier | Preuves à préserver |
|---|---|---|
| Décoloration localisée ou revêtement durci | La couche a-t-elle été surchauffée, exposée chimiquement ou affectée par un changement d'isolation ? | Historique des températures, disposition de la couverture et photographies avant démontage |
| Amincissement ou effilochage à côté d'une doublure | Des particules ont-elles heurté la bande, ou le tissu a-t-il frotté contre du métal ? | Emplacement de l'usure, bords de la doublure, marques de contact et mesures de jeu |
| Déchirure au niveau d'un coin ou d'un bord serré | Le mouvement, la géométrie de fixation et les surfaces d'étanchéité étaient-ils conformes à la conception approuvée ? | Position à froid, état des colliers, détails des coins et enregistrements des mouvements |
| Battement répété ou déformation vers l'intérieur | La pression, le débit ou les vibrations de l'équipement ont-ils changé ? | Mode de fonctionnement, données de pression et observations à distance autorisées |
| Fuite près d'une fermeture ou d'une bride | La fuite se situe-t-elle dans la bande, son joint, le joint d'étanchéité ou la structure métallique adjacente ? | Identification de la fermeture, enregistrements d'installation et emplacement confirmé de la fuite |
| Dépôts remplissant la cavité du compensateur | Du matériau est-il entré dans la cavité et a-t-il restreint le mouvement prévu ? | Emplacement du dépôt et état de la protection interne avant nettoyage |
Sept mécanismes de défaillance à vérifier
1. Température excessive au niveau de la mauvaise couche
Un textile haute température ne garantit pas la capacité thermique de chaque composant qui l'entoure. La membrane d'étanchéité, le revêtement, la fermeture et la zone de fixation nécessitent chacun une protection appropriée.
Examinez les excursions du processus parallèlement à l'état des coussins d'isolation et de la protection côté chaud. Une couche externe peut subir une chaleur excessive lorsque l'isolation interne se déplace ou lorsqu'une couverture ajoutée modifie la dissipation thermique, même sans augmentation documentée de la température normale des gaz.
L'action corrective doit suivre l'examen thermique. Un tissu extérieur différent n'est qu'un changement possible parmi d'autres. Notre guide sur les compensateurs de dilatation en tissu haute température explique comment l'assemblage complet gère l'exposition.
2. Attaque chimique et condensation
La résistance à la température n'établit pas la compatibilité chimique. Les gaz de procédé, les condensats et les agents de nettoyage peuvent exposer le système d'étanchéité à des conditions non couvertes par ses spécifications d'origine.
Vérifiez si les dommages coïncident avec des zones humides, des emplacements froids ou un changement de combustible, de chimie de procédé ou de pratique d'arrêt. Lorsque la condensation est pertinente, examinez les conditions de fonctionnement minimales ainsi que la température maximale.
Les constructions à base de PTFE et revêtues de silicone ne sont pas interchangeables simplement parce qu'elles utilisent toutes deux un renfort en fibre de verre. Confirmez la fonction requise et la compatibilité de chaque couche. Voir matériaux de joints de dilatation en tissu pour la distinction entre l'étanchéité, le renforcement et la protection thermique.
3. Abrasion, contact métallique et accumulation de particules
Le flux de gaz abrasif et le frottement contre une chemise peuvent tous deux produire une usure localisée, mais ils nécessitent des actions correctives différentes. Inspectez le chemin d'écoulement et la géométrie de contact plutôt que de traiter tout effilochage comme un problème de résistance des matériaux.
Une chemise d'écoulement protège l'élément flexible d'une exposition directe. Une barrière d'accumulation limite l'accumulation de particules dans la cavité. Leurs fonctions diffèrent et les deux doivent rester compatibles avec le mouvement du joint.
Inspectez les bords déformés, les composants internes déplacés et les dépôts occupant l'espace de mouvement. Vérifiez le jeu aux positions de fonctionnement spécifiées, et pas seulement dans la position visible pendant l'arrêt. N'ajoutez pas d'isolation ou de garniture en vrac comme barrière d'accumulation improvisée.
4. Mouvement excessif, préréglage incorrect ou géométrie restreinte
Une courroie flexible a une enveloppe de mouvement définie. Ce n'est pas une tolérance illimitée pour le désalignement des conduits, le déplacement des supports ou l'erreur d'installation.
Comparez la géométrie constatée avec la position à froid approuvée. Séparez le préréglage intentionnel du décalage involontaire, puis examinez les mouvements axiaux, latéraux et angulaires, y compris les combinaisons qui se produisent simultanément.
Vérifiez également si une chemise, une structure environnante ou une retenue de transport incorrectement conservée restreint le mouvement. Tout retrait de retenue doit suivre la séquence d'installation et les exigences de support. Une courroie de remplacement plus large ne corrige pas automatiquement la géométrie et peut créer de nouveaux plis ou points de contact.
5. Problèmes de serrage, de joint ou de fermeture
Les fuites près d'une fixation ne proviennent pas nécessairement de la portée principale du tissu. Inspectez les barres de serrage retenues, les surfaces d'étanchéité, les joints requis, les fixations et la fermeture de la courroie.
Les bords tranchants et les surfaces inégales méritent une attention particulière lorsque les dommages suivent la ligne de serrage. Comparez les pièces fournies et le dossier d'installation avec le dessin approuvé.
Les fermetures sur site et les exigences de serrage des boulons dépendent de la construction. Il n'existe pas de couple, d'adhésif ou de procédure d'épissure universels pour chaque joint en tissu. Un serrage supplémentaire n'est pas une méthode de réparation générale, et une connexion sous pression qui fuit ne doit pas être ajustée comme une étape d'inspection informelle.
6. Pulsation de pression et flottement répété
Le tissu sélectionné pour s'adapter à un mouvement thermique lent doit également être adapté à tout mouvement à haute fréquence lors de l'installation. Enregistrez les conditions de fonctionnement du ventilateur et les fluctuations de pression plutôt que de décrire le service uniquement comme étant à basse pression.
La pression négative peut attirer le tissu vers les composants internes. Le flottement répété peut alors combiner une charge cyclique avec un frottement ou une exposition aux particules.
L'examen doit aborder conjointement les limites de pression, la construction du tissu, la géométrie non supportée et la disposition de la chemise. Le simple fait de rigidifier la courroie peut entrer en conflit avec ses exigences de mouvement. Un mouvement inattendu doit être étudié, et non accepté simplement parce que le produit est flexible.
7. Dommages d'installation et changements autour du joint
Toute défaillance ne commence pas par le milieu de procédé. Les dommages liés à la manipulation, le soudage ou le meulage à proximité, les outils tranchants et les travaux de maintenance ultérieurs peuvent endommager un élément flexible par ailleurs approprié.
Vérifiez les photographies de réception et la séquence des travaux sur site. Comparez l'installation actuelle avec le dossier d'origine : l'isolation a-t-elle été étendue, une protection ajoutée ou l'équipement environnant a-t-il été modifié ?
Examinez également le vieillissement naturel et l'exposition cumulative. Une courroie qui était correctement ajustée lorsqu'elle était neuve peut ne plus être adaptée après un service thermique, chimique et mécanique prolongé. Le moment du remplacement doit suivre l'état, l'utilisation et les conseils du fabricant plutôt que la seule apparence.
Inspecter dans deux fenêtres de fonctionnement différentes
Pendant le fonctionnement : observer sans perturber la connexion
Lorsque l'évaluation des risques du site le permet, le personnel autorisé peut enregistrer l'état externe depuis une position sûre. Les observations utiles incluent les changements dans la forme de la courroie, le flottement, les fuites visibles et l'exposition à la chaleur environnante, adaptés à l'état de fonctionnement.
Une inspection thermographique qualifiée peut aider à identifier les modèles de température pour une enquête plus approfondie. Elle ne mesure pas directement chaque couche interne et ne prouve pas la cause d'une zone chaude.
Ne touchez pas, ne sondez pas, ne desserrez pas, ne serrez pas et ne retirez pas de composants pour enquêter sur un joint en fonctionnement. Une fuite dangereuse suspectée, une détérioration rapide ou une déformation sévère nécessite une escalade immédiate selon la procédure d'intervention de l'usine, et non une décision d'attendre la prochaine inspection de routine.
Pendant un arrêt autorisé : examiner l'assemblage complet
Le travail manuel nécessite une isolation vérifiée, des températures sûres, une décompression et un accès approprié. Appliquez les procédures de permis, d'isolation énergétique et d'espace confiné du site le cas échéant. Confirmez le support du conduit et évaluez la contamination avant le démontage ou l'échantillonnage.
Préservez l'état constaté avant le nettoyage approuvé. Photographiez la courroie à l'intérieur et à l'extérieur, identifiez l'amont et l'aval, et marquez les emplacements des dommages sur un croquis. Examinez les cadres, les fermetures, les chemises et l'isolation plutôt que de retirer uniquement le matériau visiblement déchiré.
Enregistrez les zones inaccessibles comme non inspectées. Un rapport semblant complet ne doit pas masquer les lacunes dans les preuves.
Constituer un dossier de défaillance pouvant être comparé
Utilisez un enregistrement par étiquette de joint. Le rapport le plus utile relie les preuves physiques aux dates, aux conditions de fonctionnement et à la conception originale.
Décrivez l'événement : Enregistrez la date d'installation, les premiers dommages observés, la durée de service et si le problème a suivi le démarrage, une excursion de procédé ou des travaux de maintenance.
Localisez les dommages :Identifiez le côté, le coin, la bride ou la fermeture affecté(e). Incluez des photographies d'ensemble et des gros plans avec une échelle lorsque cela est possible en toute sécurité.
Enregistrez ce qui a changé :Comparez la température, la pression, la composition du gaz, la poussière, le mouvement et l'isolation environnante avec les spécifications approuvées. Marquez les données indisponibles comme inconnues.
Séparez les preuves de l'interprétation :Écrivez « déchirure adjacente à la bride amont » comme observation. Enregistrez « contact local possible » comme hypothèse jusqu'à ce que la géométrie ou les résultats de l'inspection le confirment.
Cette séparation rend les discussions entre le personnel de l'usine, l'entrepreneur chargé de l'installation et le fabricant plus utiles que l'attribution d'une cause à partir d'une seule photographie.
Réparer, remplacer la bande ou examiner l'ensemble complet ?
Certaines constructions en tissu permettent une réparation locale approuvée ou une réparation de fermeture. La pertinence dépend des couches endommagées, de l'état du matériau restant, de l'exposition au processus et de la méthode disponible. Un service à haute température peut rendre une réparation fiable plus difficile.
Une pièce couvrant un trou n'établit pas, en soi, une étanchéité, une résistance ou une capacité de mouvement restaurées. N'appliquez pas de ruban adhésif générique, d'adhésif, de couture ou de couverture externe en remplacement d'une réparation approuvée. Toute mesure temporaire nécessite des limites définies, un suivi et un plan de remplacement.
Un remplacement de la bande seule peut être approprié lorsque le matériel conservé et la protection interne restent adaptés. Des dommages répétés au même endroit, des conditions de fonctionnement modifiées ou des cadres et revêtements détériorés justifient un examen de l'ensemble complet.
Une fois le remplacement sélectionné, utilisez le guide de mesure des joints de dilatation en tissu de remplacement pour documenter la connexion. Ne transformez pas directement les dimensions déformées d'une bande défaillante en dimensions de fabrication.
Empêcher le retour de la même défaillance
Avant l'approvisionnement :Mettez à jour les spécifications de fonctionnement et identifiez le mécanisme suspecté, les preuves à l'appui et les questions non résolues. Convenez de tout changement requis concernant les matériaux, l'isolation, la protection du revêtement ou la géométrie plutôt que de demander uniquement une bande plus épaisse.
Avant le démarrage :Vérifiez les pièces approuvées et la position d'installation, inspectez les dommages liés à la manipulation, confirmez la fixation et la fermeture spécifiées, et vérifiez les composants internes requis. Gardez les débris et les obstructions non autorisées hors de l'assemblage. Suivez les instructions approuvées pour les dispositifs de retenue de transport et l'isolation externe.
Pendant le service :Conservez les photographies de référence et comparez les observations ultérieures dans des conditions de fonctionnement identifiables. Enquêtez sur les tendances inattendues et examinez le joint après des changements pertinents de processus ou d'équipement.
La prévention doit clore l'enquête : identifiez le mécanisme, documentez la correction approuvée et vérifiez si les preuves de récurrence reviennent. Remplacer une bande sans enregistrer ce qui a été modifié rend la prochaine défaillance plus difficile à expliquer.
À quelle fréquence les joints de dilatation en tissu doivent-ils être inspectés ?
Il n'existe pas d'intervalle unique adapté à chaque installation. Définissez le plan d'inspection et de remplacement en utilisant les conseils du fabricant, les conséquences des fuites, le devoir de fonctionnement et l'historique du site.
Une référence documentée après l'installation facilite la comparaison ultérieure. Réévaluez le plan après une température ou une pression anormale, des conditions de fonctionnement modifiées, une maintenance à proximité ou des signes de détérioration. Le calendrier des arrêts planifiés ne remplace pas une préoccupation immédiate en matière de sécurité.
De même, la durée de vie ne peut pas être indiquée comme un nombre d'années garanti pour chaque joint de dilatation en tissu. L'exposition thermique, la chimie, le mouvement, l'installation et l'état des composants doivent être pris en compte ensemble.
Envoyez les preuves à BSTFLEX avec votre demande de remplacement

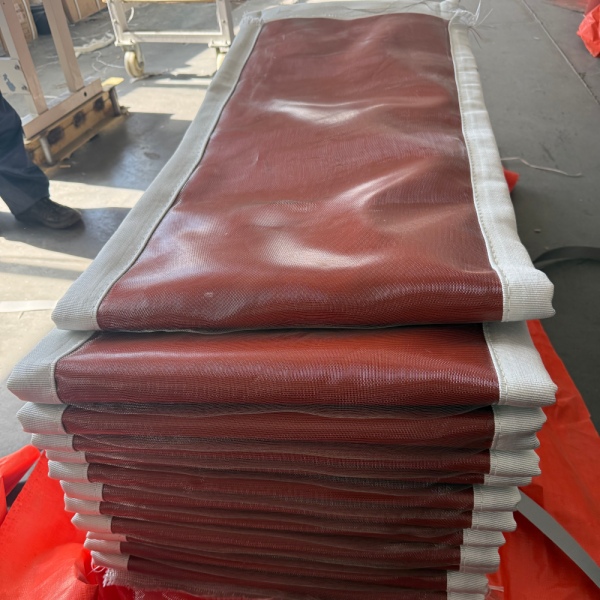

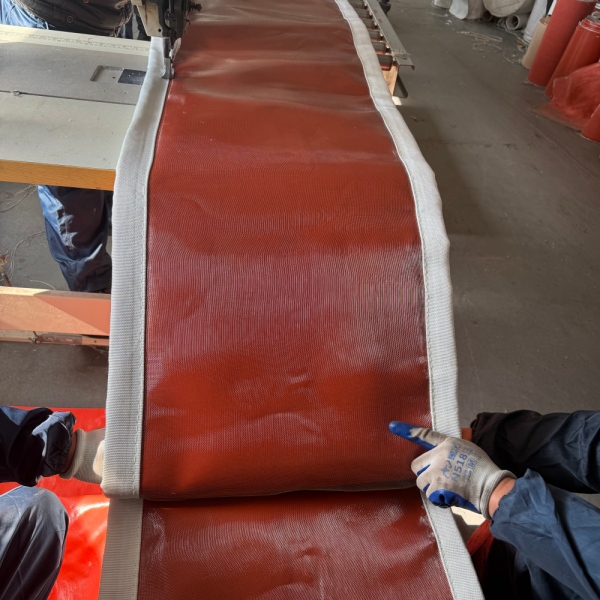

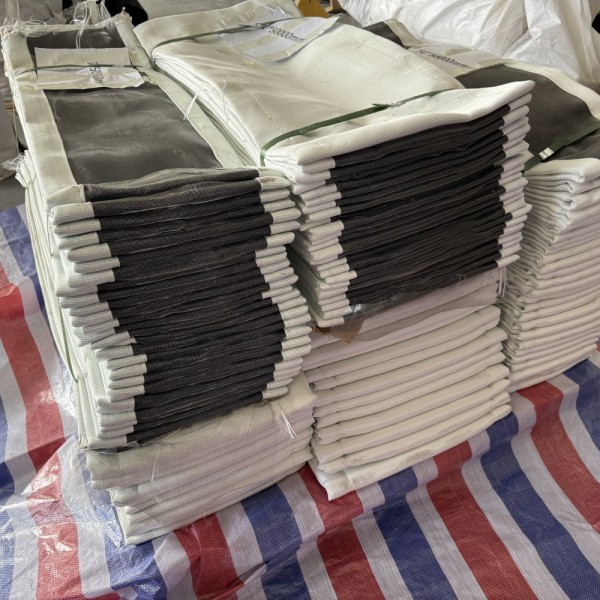

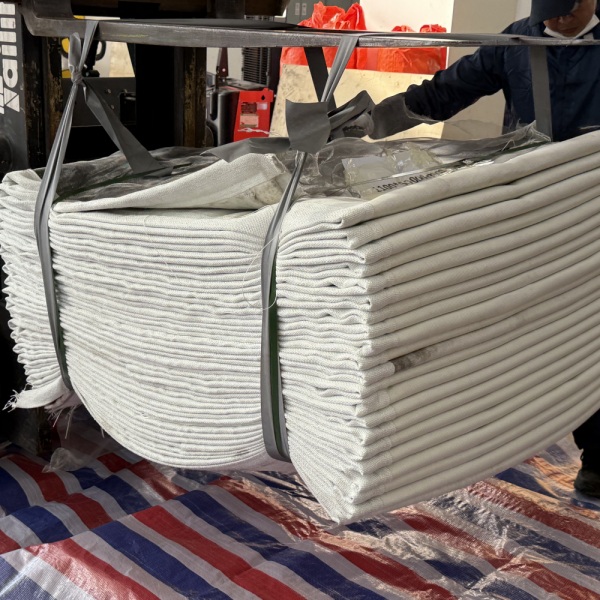

BSTFLEX prend en charge la production sur plan de bandes et d'assemblages flexibles personnalisés. Nos capacités de fabrication de joints de dilatation en tissu couvrent les configurations de conduits industriels ronds, rectangulaires et spécifiques au projet.
Pour un devis de remplacement, envoyez l'étiquette du joint, le dessin ou le relevé dimensionnel, des photographies des dommages, les données de fonctionnement et la quantité requise. Indiquez si la portée concerne uniquement la bande, la bande avec composants internes ou un assemblage complet, et identifiez la date de livraison requise.
Incluez les résultats de l'inspection de l'usine et toute cause non résolue. Ces enregistrements soutiennent un examen des exigences de remplacement ; les photographies seules ne peuvent pas certifier l'état de l'assemblage défaillant ni autoriser la poursuite de l'exploitation.
Consultez la page produit des joints de dilatation en tissu non métallique personnalisés pour les configurations disponibles.
Demander un devis pour un joint de dilatation en tissu de remplacement
