Une couverture de soudage haute température ne devrait pas être choisie sur la base d'un seul chiffre de température maximale.
Deux couvertures peuvent toutes deux être décrites comme adaptées à un usage à haute température tout en se comportant très différemment face aux étincelles de soudage, aux projections de métal en fusion, à la chaleur rayonnante ou à un contact prolongé avec un composant chaud. La fibre de base, le revêtement, le poids du tissu, l'épaisseur, l'orientation de la couverture et la durée d'exposition affectent tous les performances réelles.
Pour les acheteurs industriels, la question la plus utile n'est pas simplement « Quelle température cette couverture de soudage peut-elle supporter ? » C'est :
Quelle température nominale s'applique à cette construction complète de couverture dans mes conditions d'exploitation réelles ?
BSTFLEX fabrique des couvertures de soudage industrielles et des couvertures anti-feu de soudage en utilisant de la fibre de verre, de la silice, des tissus enduits de silicone, des tissus aluminisés et du feutre de carbone pour différents environnements de soudage, de découpe, de meulage et de travaux à chaud.
Les spécifications de température pour les couvertures de soudage peuvent décrire plusieurs conditions différentes. Ces valeurs ne doivent pas être considérées comme interchangeables.
La température de fonctionnement continu fait référence à la plage de température dans laquelle un matériau est destiné à fonctionner pendant une période prolongée dans des conditions spécifiées.
C'est généralement le point de départ le plus utile lorsqu'une couverture reste près d'une source de chaleur pendant de longues périodes.
La température à court terme fait référence à une exposition temporaire à une température plus élevée pendant une période limitée.
Les étincelles de soudage et le contact momentané avec des particules chaudes peuvent créer des pics thermiques courts et localisés qui sont très différents d'une exposition à une chaleur continue.
Un point de fusion de fibre ne doit pas être interprété comme la température de fonctionnement normale d'une couverture de soudage finie.
Un matériau peut perdre sa résistance, les revêtements peuvent se dégrader et les finitions de surface peuvent se détériorer bien avant que la fibre de base n'atteigne son point de fusion.
Pour les décisions d'achat et d'ingénierie, la température de service spécifiée de la couverture finie est plus pertinente que le point de fusion théorique de la fibre.
Considérez deux applications qui impliquent toutes deux une source de chaleur proche de 800°C.
Dans la première application, une couverture est suspendue verticalement à plusieurs pieds de l'opération et reçoit des étincelles occasionnelles.
Dans la seconde application, la couverture repose horizontalement sous un processus de découpe et des scories chaudes restent sur la surface.
La température de pointe peut sembler similaire, mais la charge thermique sur la couverture est complètement différente.
Les variables importantes incluent :
C'est pourquoi une spécification fiable de couverture de soudage doit décrire la condition d'exploitation plutôt que de se fier uniquement au chiffre de température le plus élevé indiqué dans un catalogue.
Différents matériaux de couverture de soudage occupent différentes positions dans un système de protection thermique.
| Type de matériau | Raison de sélection typique | Considération importante concernant la température |
|---|---|---|
| Fibre de verre | Soudage général, étincelles et travaux à chaud courants | Adapté à de nombreuses applications à température modérée, mais la construction et le revêtement affectent la plage utilisable |
| Silice haute pureté | Soudage intensif, découpe et exposition thermique plus élevée | Sélectionné lorsqu'une stabilité thermique supérieure à celle de la fibre de verre standard est requise |
| Fibre de verre enduite de silicone | Manipulation répétée, abrasion et utilisation en atelier | La surface en silicone peut avoir une limite de service inférieure à celle du substrat en fibre de verre |
| Silice enduite de silicone | Tissu de base à température plus élevée combiné à un revêtement durable | Évaluez les limites du substrat en silice et du revêtement en silicone |
| Fibre de verre aluminisée | Protection contre la chaleur radiante | La performance réfléchissante est souvent plus importante que le simple choix de la température de contact la plus élevée |
| Feutre de carbone | Isolation thermique et protection autour de formes irrégulières | La performance dépend fortement de l'atmosphère, de l'épaisseur et de la méthode d'exposition |

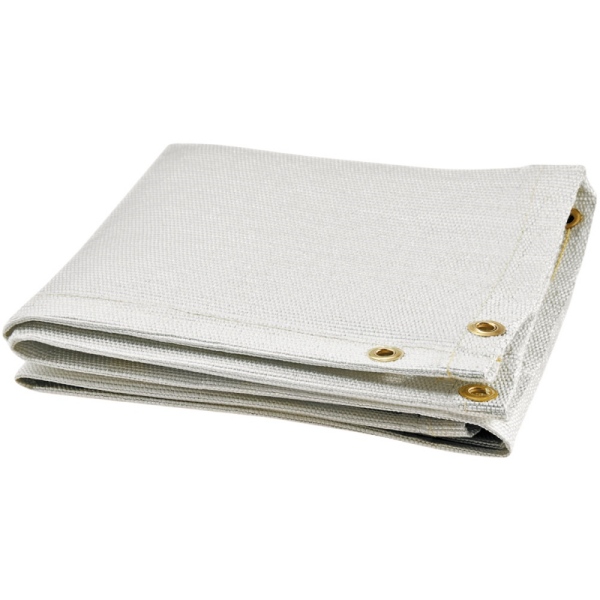

La fibre de verre est largement utilisée pour la protection contre le soudage à usage général car elle offre un équilibre pratique entre résistance à la chaleur, flexibilité et coût.
Elle est couramment sélectionnée pour :
Cependant, toutes les couvertures de soudage en fibre de verre n'ont pas la même température de travail.
Le poids du tissu, la construction du fil, le traitement de surface et le revêtement influencent tous la performance.
Lorsqu'une couverture en fibre de verre sera utilisée à proximité de découpes lourdes, de scories en fusion sévères ou d'une chaleur élevée prolongée, l'acheteur devrait évaluer si une construction en silice haute pureté offrirait une marge thermique plus appropriée.
Le tissu en silice haute pureté est couramment sélectionné lorsque l'application dépasse la plage pratique de la fibre de verre standard ou lorsqu'une marge plus importante contre une exposition thermique sévère est requise.
BSTFLEX Couvertures de soudage en tissu de silice sont fabriquées à partir de textile de silice et sont disponibles dans différents poids de tissu et constructions finies.
Les applications typiques incluent :
Pour ces applications, la silice est souvent choisie car le tissu peut conserver des caractéristiques textiles utiles à des températures où la fibre de verre conventionnelle devient moins adaptée.
L'une des erreurs de spécification les plus importantes consiste à utiliser une valeur de température à court terme comme s'il s'agissait d'une température de fonctionnement continue.
Une couverture de soudage peut survivre à une brève exposition à une étincelle ou une particule à haute température sans pour autant convenir à un contact direct continu à cette même température.
Par exemple, quelques secondes d'exposition localisée pendant la découpe sont différentes de l'enveloppement direct d'une couverture autour d'un composant qui reste chaud pendant plusieurs heures.
Lors d'une demande de devis, les acheteurs doivent distinguer :
Ce problème est particulièrement important avec les couvertures de soudage enduites.

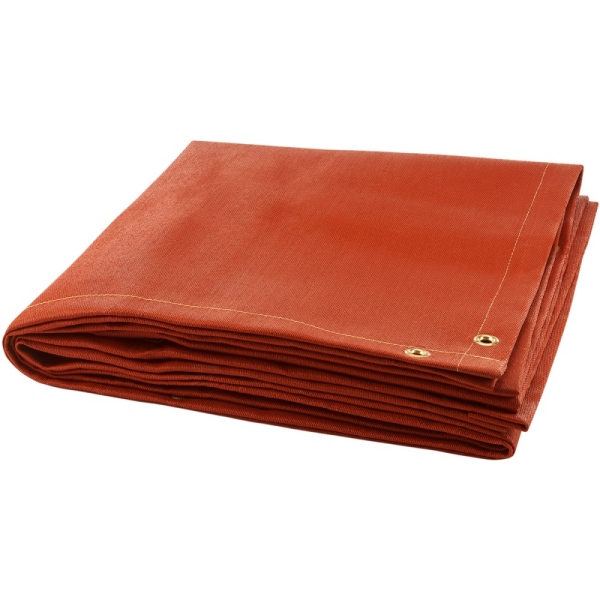

Une couverture en fibre de verre enduite de silicone contient deux systèmes de matériaux différents :
Le substrat en fibre de verre peut conserver sa stabilité thermique à des températures supérieures à la plage de service normale du revêtement en silicone.
BSTFLEX's Couverture de soudage en fibre de verre enduite de silicone, par exemple, utilise une base en fibre de verre avec une surface en silicone. Le revêtement est destiné à améliorer la flexibilité, la résistance à l'abrasion, la résistance à la perforation et la durabilité lors de la manipulation.
Cela signifie que l'acheteur ne doit jamais supposer que la capacité thermique de la fibre de verre de base s'applique automatiquement à la surface enduite.
Pour les applications à plus haute température nécessitant un tissu enduit, Couvertures de soudage en silice enduites de silicone peuvent également être envisagées, mais la limitation du revêtement doit toujours être évaluée indépendamment du substrat en silice.
Deux couvertures de soudage fabriquées à partir de la même fibre peuvent avoir des performances différentes car leur masse et leur construction sont différentes.
Un tissu plus lourd fournit généralement plus de matière entre la source de chaleur et la surface protégée. Une structure plus épaisse peut également ralentir le transfert de chaleur.
Cependant, plus lourd ne signifie pas automatiquement meilleur.
L'augmentation du poids du tissu peut également augmenter :
Par conséquent, le poids du tissu doit être sélectionné en fonction de la température, de la durée d'exposition et des exigences d'installation.
L'orientation de la couverture peut modifier considérablement les conditions de service.
Une couverture de soudage suspendue verticalement intercepte généralement les étincelles et les projections qui entrent brièvement en contact avec le tissu avant de tomber.
Cela peut réduire la durée de l'exposition à une chaleur concentrée.
Une couverture placée sous une opération de soudage ou de découpe peut subir des conditions plus sévères, car des particules chaudes, des scories ou du métal en fusion peuvent atterrir sur la surface et y rester.
La chaleur se concentre à un endroit pendant une période plus longue.
Pour cette raison, un matériau qui donne satisfaction en tant que rideau de soudage vertical ne doit pas être automatiquement considéré comme adapté à un service horizontal avec des projections importantes.
Toutes les applications de soudage à haute température n'impliquent pas un contact direct.
Dans les fonderies, les zones de fours et les usines de transformation des métaux, la chaleur rayonnante peut être le principal risque thermique.

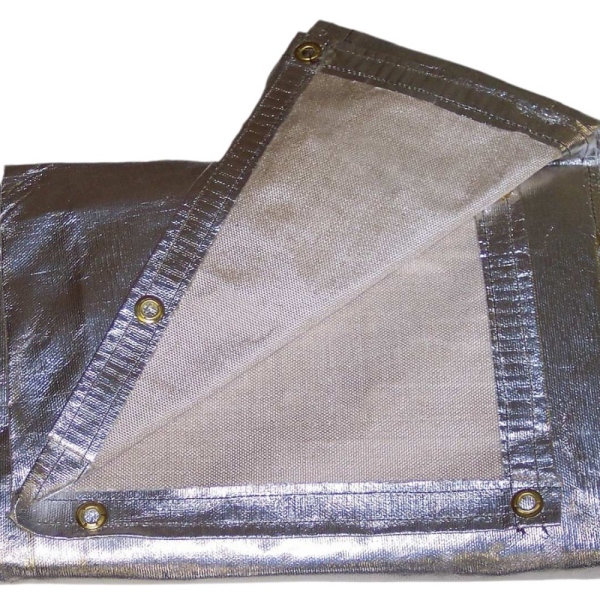

Dans cette situation, une surface aluminisée peut être utile car elle réfléchit une partie de l'énergie rayonnante incidente au lieu de compter uniquement sur la masse du tissu pour absorber la chaleur.
BSTFLEX Couverture de soudage en fibre de verre revêtue de feuille d'aluminium est conçue pour les applications où la réflexion de la chaleur rayonnante est importante.
Le côté réfléchissant doit normalement être orienté vers la source de chaleur rayonnante.
Cependant, une surface aluminisée ne doit pas être choisie automatiquement pour une exposition directe sévère aux projections de métal en fusion. La protection contre la chaleur rayonnante et la protection contre le contact direct sont des exigences techniques différentes.
Le feutre de carbone occupe une position différente de celle du tissu en fibre de verre ou en silice.
Sa structure souple et poreuse peut fournir une isolation thermique efficace tout en s'adaptant aux machines, aux tuyaux et aux composants irréguliers.
La couverture de soudage en feutre de carbone de BSTFLEX est spécifiée pour des températures allant jusqu'à 1800°F (980°C), mais ce chiffre doit toujours être interprété en fonction de la construction de la couverture finie et de l'atmosphère de travail réelle.
Les matériaux carbonés se comportent différemment à l'air libre que sous vide ou dans des conditions de four inerte. Par conséquent, les chiffres de température du feutre de carbone de qualité four ne doivent pas être automatiquement transférés aux couvertures de soudage utilisées à l'air libre.
Pour une explication détaillée, voir Quelle température le feutre de fibre de carbone peut-il supporter ?
« Haute température » et « soudage intensif » sont des termes liés mais non identiques.
Une couverture peut être exposée à une forte chaleur rayonnante sans recevoir de métal en fusion. Une autre couverture peut fonctionner à une température moyenne plus basse tout en subissant des scories lourdes répétées et des débris de meulage tranchants.
Une sélection complète doit donc évaluer à la fois les risques thermiques et mécaniques.
| Risque | Considération de sélection |
|---|---|
| Chaleur continue | Utiliser la température de service continu spécifiée |
| Pics de température brefs | Évaluer la capacité d'exposition à court terme |
| Projections de soudage importantes | Prendre en compte la masse du tissu, le comportement de la surface et l'orientation de la couverture |
| Scories en fusion | Évaluer le temps de séjour et le risque d'exposition horizontale |
| Chaleur rayonnante | Envisager des constructions aluminisées réfléchissantes |
| Abrasion | Envisager des tissus enduits et des constructions plus lourdes |
| Composants irréguliers | Envisager de la silice flexible ou du feutre de carbone adaptable |
Pour le soudage de routine, la fabrication et la protection contre les étincelles, les constructions en fibre de verre sont souvent le premier matériau évalué car elles offrent une protection économique et une manipulation facile.
Un tissu à haute teneur en silice peut être plus approprié lorsque des charges thermiques plus fortes, une découpe lourde et une exposition répétée sont attendues.
La fibre de verre enduite de silicone peut être utile lorsque la couverture est installée, retirée, traînée ou pliée de manière répétée et que la durabilité de la surface est importante.
La fibre de verre aluminisée doit être envisagée lorsque la réflexion de l'énergie rayonnante est une exigence principale.
Le feutre de carbone peut être envisagé lorsqu'une couche isolante légère et adaptable est requise autour de composants irréguliers.
Des termes tels que MIG, TIG, soudage à l'arc et découpe plasma aident à décrire une application, mais ils ne fournissent pas suffisamment d'informations pour sélectionner une couverture.
Deux postes de soudage MIG peuvent créer des environnements thermiques très différents en fonction de :
Le risque thermique doit donc être évalué indépendamment du nom du procédé.
Pour sélectionner la bonne construction, fournissez autant d'informations que possible parmi les suivantes :
Ces informations permettent au fournisseur d'évaluer la condition thermique complète plutôt que de sélectionner un matériau uniquement en fonction de la température.
Si la question principale est de savoir quelle construction de fibre choisir, consultez notre guide détaillé :
Cet article compare les familles de matériaux, tandis que ce guide se concentre spécifiquement sur la manière dont les indices de température et les conditions de service doivent être interprétés.
Il n'existe pas d'indice de température unique pour toutes les couvertures de soudage. La température utilisable dépend de la fibre de base, du revêtement, de l'épaisseur, de la construction, de la durée d'exposition et de l'environnement de travail. Les indices continus et à court terme spécifiques au produit doivent être utilisés plutôt qu'une température générique de couverture de soudage.
Le matériau correct dépend de la manière dont la chaleur atteint la couverture. Le tissu à haute teneur en silice est généralement envisagé pour une exposition thermique sévère, les tissus aluminisés pour la chaleur rayonnante et le feutre de carbone pour une isolation thermique adaptable. L'exposition mécanique et la position de la couverture doivent également être prises en compte.
Le textile à haute teneur en silice est généralement sélectionné pour un service à plus haute température que la fibre de verre conventionnelle. Cependant, la température finale utilisable dépend de la qualité réelle du tissu, du poids, du revêtement et de la construction de la couverture finie.
Pas nécessairement. Le revêtement en silicone peut avoir une température de service inférieure à celle du substrat en fibre de verre. Le revêtement et le tissu de base doivent donc être évalués séparément lors de la spécification d'une couverture de soudage enduite de silicone.
Pas automatiquement. Une épaisseur supplémentaire peut améliorer la séparation thermique et la résistance au transfert de chaleur, mais la chimie des fibres et le revêtement déterminent toujours les limites thermiques fondamentales du matériau.
Cela peut être le cas. Les particules chaudes et les projections en fusion peuvent rester sur une surface horizontale au lieu de tomber, créant une exposition localisée plus longue. C'est pourquoi l'orientation de la couverture doit être incluse dans le processus de sélection des matériaux.
Un indice continu fait référence à un service prolongé dans une plage de température spécifiée. Un indice intermittent ou à court terme s'applique à une exposition temporaire à une température plus élevée. Une valeur à court terme ne doit pas être traitée comme un indice de service continu.
BSTFLEX fabrique des couvertures de soudage haute température pour le soudage industriel, la découpe, le meulage, la maintenance et la protection contre les travaux par points chauds.
Les constructions disponibles incluent la fibre de verre, la silice, la fibre de verre enduite de silicone, la silice enduite de silicone, la fibre de verre aluminisée et le feutre de carbone, avec des tailles personnalisées, des poids de tissu, des bords renforcés, des coutures haute température et des configurations d'œillets disponibles pour les projets OEM et industriels.
Envoyez-nous votre température de fonctionnement, température maximale, type d'exposition à la chaleur, position de la couverture, dimensions requises et quantité. BSTFLEX peut évaluer l'application et recommander une construction de couverture de soudage appropriée.
Voir la gamme complète BSTFLEX Welding Blanket and Welding Fire Blanket range ou contactez-nous pour un devis personnalisé.
