Joints de dilatation en tissu pour cimenteriesLes raccords flexibles sont utilisés dans les conduits de gaz industriels pour absorber les variations thermiques et les déplacements des équipements. Dans les réseaux de conduits liés aux fours, aux évacuations des préchauffeurs et aux circuits de refroidissement du clinker, leur conception doit tenir compte des conditions spécifiques à chaque raccord, et non pas seulement de la température maximale associée à la ligne de production.
Une courroie résistante à la chaleur peut néanmoins être endommagée par un flux abrasif, des poussières emprisonnées ou le contact avec un revêtement. Une courroie de remplacement compatible avec les brides existantes peut s'avérer inadaptée si son jeu de mouvement ou ses spécifications de fonctionnement sont incomplets.
BSTFLEX fabriquejoints de dilatation en tissu non métallique sur mesurePour les réseaux de conduits d'air chaud, d'échappement et de gaz de combustion industriels. Dans le cadre de projets cimentiers, le point de départ est l'emplacement des équipements, les conditions de procédé et les mouvements requis à chaque joint.
Portée:Cet article traite des liaisons flexibles entre les sections de conduits fixes et les équipements. Il ne traite pas des joints d'étanchéité rotatifs d'entrée ou de sortie d'un four rotatif, ni des joints de dilatation dans les revêtements réfractaires.
Une cimenterie, plusieurs fonctions différentes pour les conduits
La mention « joint de dilatation de four à ciment » est incomplète. Identifiez le raccordement de la gaine sur le plan de l'installation et précisez ce qui y circule. Un raccordement d'évacuation de préchauffeur et un raccordement de récupération de chaleur du refroidisseur doivent faire l'objet de spécifications distinctes, même si leurs dimensions sont similaires.
Conduits de préchauffage et d'évacuation des gaz du four
Pour unjoint de dilatation du conduit de préchauffageVeuillez vous renseigner sur les conditions du gaz au point d'installation, notamment la température, la pression, la charge de poussière et les mouvements prévus. Ne confondez pas la température du gaz au niveau d'un raccordement de conduit distant avec la température interne du four.
Indiquez la position du joint par rapport aux coudes, aux registres et aux changements de section du conduit. Cela permet au concepteur de déterminer si l'ensemble flexible pourrait être exposé à un flux concentré plutôt qu'aux conditions moyennes représentées par une mesure sur toute la longueur du conduit.
Raccordements du refroidisseur de clinker et du système de récupération de chaleur
UNjoint de dilatation du refroidisseur de clinkerUne description précise du lieu est nécessaire : quel est le circuit d’air ou d’échappement concerné, où se situe le joint par rapport à l’équipement de récupération de chaleur et quelles sont les caractéristiques des particules qui l’atteignent. Les joints de dilatation en tissu sont utilisés dans les réseaux de gaines de récupération de chaleur des cimenteries, mais cette appellation ne définit pas de norme de température ou de pression.
Demandez à l'équipe en charge des procédés de fournir les conditions normales et les variations plausibles. Notez si les modifications du fonctionnement de l'équipement altèrent la température, le débit ou l'exposition à la poussière à ce niveau précis.
Raccordements pour le système de collecte de poussière et le ventilateur
Pour unjoint de dilatation de conduit d'usine de cimentÀ proximité d'un dépoussiéreur ou d'un ventilateur, identifiez le côté propre ou sale de l'équipement. Vérifiez la pression réelle et la présence de pulsations ou de vibrations au lieu de vous contenter de mentionner « service basse pression ».
Pour des liaisons relativement froides, la flexibilité, l'étanchéité et la résistance aux mouvements répétés du tissu peuvent primer sur l'ajout d'une isolation épaisse. Le choix du matériau doit être adapté aux contraintes mesurées plutôt qu'à une préférence générale pour la courroie la plus épaisse.
L'abrasion par la poussière et l'accumulation de poussière sont des problèmes différents.
En présence de gaz chargés de particules, une doublure interne protège la courroie flexible du contact direct avec les gaz et les particules. Une barrière anti-accumulation a une fonction différente : limiter l’accumulation de particules dans la cavité du joint. Cette barrière ne remplace pas la doublure, et aucun des deux composants ne remplace l’élément d’étanchéité aux gaz.
Cette distinction est importante lors de l'examen d'un joint défaillant. L'usure superficielle nécessite une investigation différente de celle requise pour une cavité remplie de matériau. Le simple choix d'un tissu plus épais peut ne pas modifier la voie d'exposition initiale.
En cas de raccordement poussiéreux, demandez au concepteur d'expliquer comment l'assemblage gère l'écoulement direct, la pénétration de particules solides dans la cavité et l'espace nécessaire à leur circulation. Identifiez l'orientation d'installation et le sens d'écoulement. N'ajoutez pas de garniture non fixée et ne scellez pas un interstice apparent sans autorisation ; une modification improvisée pourrait perturber le fonctionnement prévu.
La pression négative modifie l'apparence d'une fuite.
La pression s'exerce sur l'élément flexible. Lorsque la gaine fonctionne à une pression inférieure à la pression ambiante, l'air extérieur peut pénétrer par une fuite au lieu que le gaz de procédé ne s'échappe. Par conséquent, l'absence de nuage de poussière visible ne garantit pas l'étanchéité du joint.
Une pression négative peut également entraîner le pincement de la courroie. L'étude de conception doit prendre en compte sa position par rapport aux revêtements et autres composants internes, ainsi que l'effet des mouvements simultanés des conduits. Un raccord qui semble dégagé à l'arrêt peut présenter un jeu insuffisant en fonctionnement.
Précisez le signe, les unités, la valeur normale et les limites de conception de la pression. Indiquez les fluctuations de pression connues à proximité des ventilateurs ou des registres. Décrivez le flottement observé plutôt que de supposer que chaque courroie mobile se comporte normalement.
Réduire les entrées d'air peut être un objectif de maintenance, mais toute amélioration revendiquée de la consommation énergétique des ventilateurs ou de l'efficacité des procédés doit être fondée sur des mesures effectuées sur l'installation. Le simple remplacement de la membrane ne garantit pas d'économies.
Séparer la température du procédé de la température du matériau
Le flux de gaz, l'isolant et la membrane d'étanchéité extérieure ne fonctionnent pas nécessairement à la même température.joint de dilatation en tissu haute températurepeut utiliser un emballage thermique pour protéger les matériaux qui assurent la flexibilité et l'étanchéité aux gaz.
Le choix des matériaux doit attribuer une fonction à chaque composant. La fibre de verre peut servir de renfort ; les tissus enduits de silicone ou les structures à base de PTFE peuvent constituer des revêtements souples ou des couches d’étanchéité ; les textiles en silice et une isolation adaptée peuvent apporter une protection thermique supplémentaire si nécessaire. Leur pertinence dépend de l’exposition réelle et de la conception globale.
Il n'existe pas de revêtement universel pour cimenteries qui permette de résoudre simultanément les problèmes de température, de chimie, d'abrasion et de mouvement. Le choix du revêtement doit tenir compte du fluide de procédé et de toute trace d'humidité ou de condensation, et non pas seulement d'une valeur de résistance à la chaleur publiée.
Pour l'analyse thermique, veuillez fournir la température normale, la température et la durée de l'excursion maximale, les conditions de démarrage et d'arrêt, ainsi que la configuration existante de l'isolation des conduits. Ne recouvrez pas le joint de dilatation d'une isolation externe supplémentaire, sauf si la conception approuvée le permet. Toute modification de la dissipation thermique peut influencer la température de l'élément flexible.
Vérifier le joint dans ses positions mobiles
Les joints de dilatation en tissu peuvent absorber les mouvements dans plusieurs directions lorsqu'ils sont conçus pour la combinaison spécifiée. La conception doit identifier la compression axiale, l'extension axiale, le mouvement latéral dans les deux directions transversales et le déplacement angulaire. Indiquez quels mouvements se produisent simultanément.
Distinguez la position d'installation à froid du déplacement en fonctionnement. Un décalage permanent, un préréglage intentionnel et un mouvement cyclique ne sont pas des éléments interchangeables sur un dessin.
Pour les conduits rectangulaires, demandez les détails des angles et une vérification du périmètre complet. Les dimensions de l'ouverture seules ne déterminent pas la bande transporteuse, la géométrie de fixation ni le dégagement disponible pour la gaine. Consultez notre guide pourJoints de dilatation rectangulaires en tissu pour conduits industrielscouvre ces considérations dimensionnelles.
L'ingénieur de l'usine doit également vérifier que le système de fixation et les supports environnants sont adaptés. Les spécifications du joint de dilatation ne doivent pas reposer sur la flexibilité du tissu pour compenser des mouvements structurels non identifiés.
Lisez le schéma des dommages avant de modifier les spécifications
Utilisez les résultats de l'inspection pour formuler des questions, et non pour établir un diagnostic immédiat. Les exemples ci-dessous sont des pistes de réflexion plutôt que la preuve d'un mécanisme de défaillance particulier.
| État observé | Informations à recueillir | Ne présumez pas |
|---|---|---|
| Usure concentrée près du bord de la doublure | Photographies de la zone de contact, de l'état de la doublure et des jeux dans l'enveloppe de mouvement approuvée. | Un tissu résistant à une température plus élevée éliminera le contact mécanique. |
| Matériau inséré dans la cavité articulaire | Localisation du dépôt, état de la protection interne, sens d'écoulement et signes de circulation restreinte. | La cavité doit être remplie d'isolant supplémentaire. |
| Décoloration ou détérioration localisée | Historique d'exploitation, registres d'excursions, état de l'isolation et toute modification apportée aux revêtements extérieurs. | L'apparence à elle seule prouve que le gaz a dépassé sa température spécifiée. |
| Déchirures répétées près d'un coin ou d'une pince | Géométrie initiale, surfaces de serrage, décalage à froid, données de mouvement et réparations antérieures. | La pièce de remplacement devrait simplement être plus large ou plus épaisse. |
Consignez la date d'apparition des premiers dommages et les changements intervenus auparavant. Toute modification des conditions de fonctionnement doit être explicitement mentionnée et non dissimulée dans une nouvelle commande pour la même référence.
Considérer le remplacement en cas d'arrêt comme un lot de travaux défini
Avant une interruption planifiée, détaillez la fourniture en distinguant l'élément flexible, la protection interne et les éléments métalliques. Précisez si la commande concerne uniquement une courroie de remplacement, une courroie avec isolation ou composants de contrôle d'accumulation, ou un ensemble complet.
Veuillez vérifier l'accessibilité avant de choisir le mode de livraison. Les exigences d'installation diffèrent selon qu'il s'agisse d'une bande transporteuse à boucle fermée, d'une bande à boucle ouverte nécessitant une fermeture de site approuvée ou d'un assemblage par sections. Avant la livraison, veuillez convenir des instructions d'assemblage, des accessoires, de la préparation des trous et des responsabilités relatives aux travaux sur site.
Pour les joints existants, faites la distinction entre les distances d'installation mesurées et les dimensions finales de la courroie de remplacement. Utilisez le plan et le relevé topographique approuvés, et non pas seulement les dimensions d'un composant usé. VoirComment mesurer et spécifier un joint de dilatation de remplacement pour tissupour la procédure d'enquête détaillée.
Sécurité des inspections :Toute inspection ou démontage manuel nécessite un arrêt autorisé, une isolation, des températures sûres, une décompression et un accès approprié. Appliquez le permis de site et les procédures relatives aux espaces confinés, le cas échéant. Ne desserrez pas un raccord de conduit sous tension et ne perturbez pas les dépôts sans plan de travail approuvé.
À réception, vérifiez que le contenu et l'identification fournis correspondent aux documents approuvés. Résolvez tout problème lié aux composants manquants ou aux instructions d'installation imprécises avant la mise hors service.
Éléments à inclure dans une demande de devis pour un joint de dilatation de cimenterie
Une requête pertinente permet de relier l'étiquette de l'équipement à ses conditions de fonctionnement et à son schéma. Il est préférable de créer une fiche par joint plutôt que de regrouper des fonctions différentes sous une spécification générique.
Lieu et support.Identifiez le conduit, le préchauffeur, le refroidisseur, le raccord de récupération de chaleur, le dépoussiéreur ou le ventilateur liés au four. Indiquez la composition du gaz, son taux d'humidité, les informations relatives aux particules, le sens d'écoulement et les données de vitesse disponibles.
enveloppe de fonctionnement.Indiquez les températures normales et nominales, les variations de durée, les pressions positives ou négatives, les fluctuations connues et les modes de fonctionnement pertinents pour le joint.
Géométrie et mouvement.Joindre le schéma de raccordement, le document de référence d'installation, les détails des brides, le schéma de disposition des chemises, le préréglage à froid le cas échéant et les exigences de mouvement spécifiées séparément. Indiquer clairement les dimensions non résolues et les valeurs inconnues.
Étendue de l'approvisionnement et des interruptions.Indiquez la quantité, les composants proposés pour la réutilisation, le mode de livraison souhaité, les restrictions d'accès, la date de livraison requise et la période d'arrêt prévue. Joignez des photos et l'historique d'entretien des pièces de rechange.
Demandez un devis détaillant les travaux proposés, les éléments inclus, les hypothèses et les informations complémentaires nécessaires à l'approbation. Un prix plus bas ne garantit pas une comparaison équitable si les exigences relatives au revêtement, à l'isolation ou à la fermeture du site diffèrent.
Joints de dilatation en tissu sur mesure pour conduits en béton

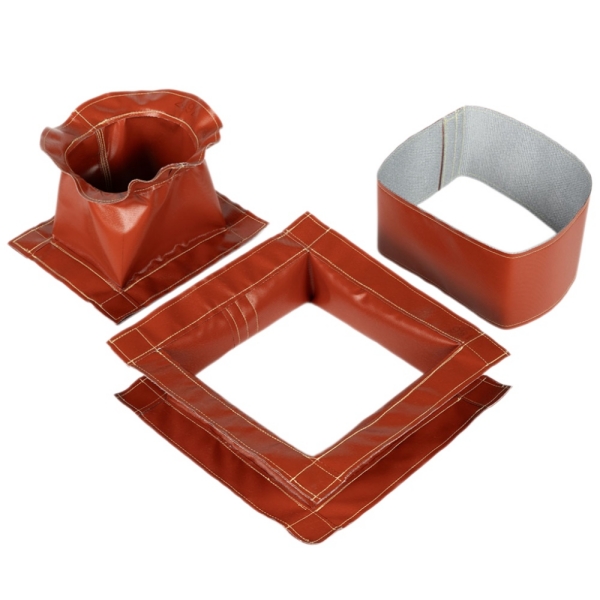

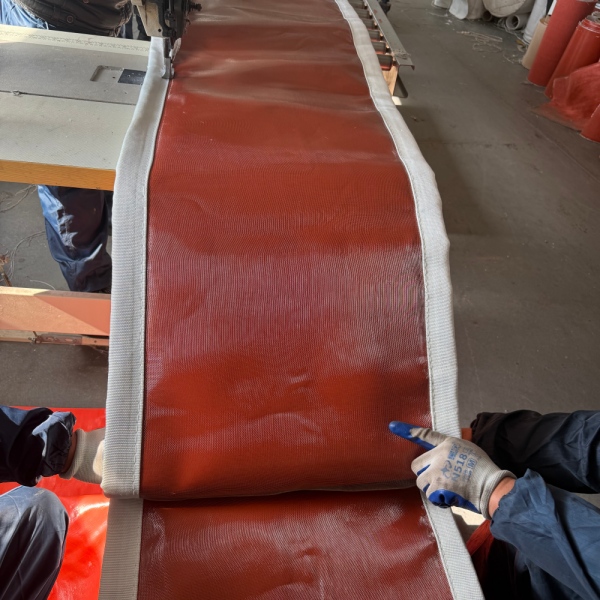

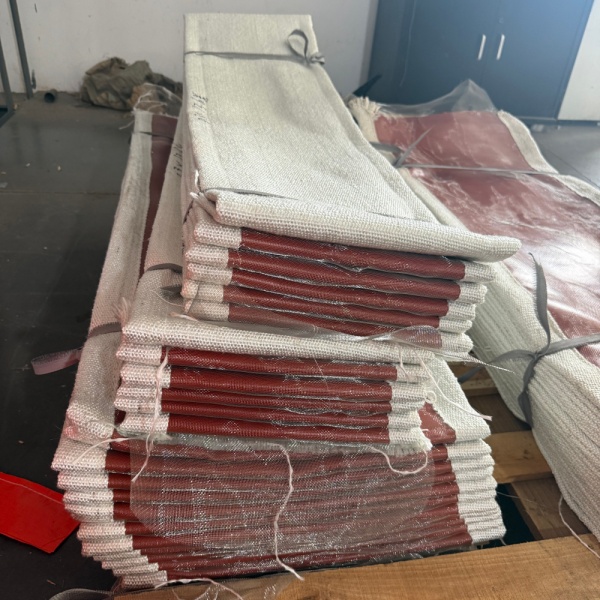

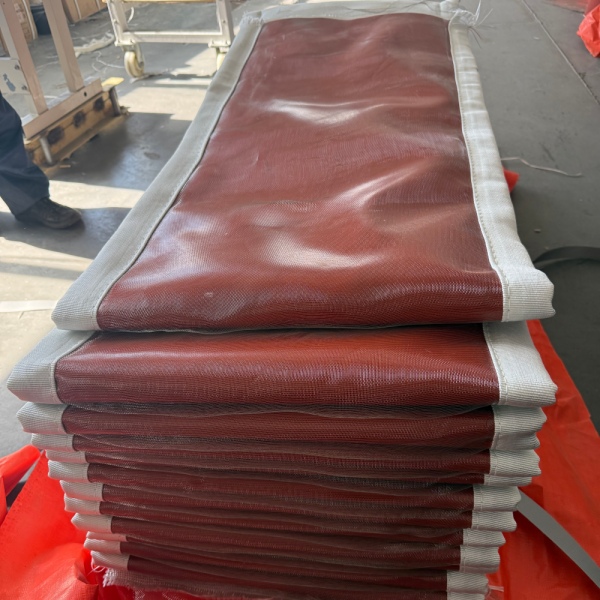

BSTFLEX propose des formes rondes, rectangulaires et sur mesure.joints de dilatation en tissu non métalliquePour les systèmes de conduits industriels. Les courroies flexibles et les assemblages spécifiques à l'application peuvent être évalués à partir des plans, des dimensions et des conditions de fonctionnement du client.
Pour un projet de cimenterie, veuillez transmettre simultanément les données relatives à l'emplacement du raccordement et au procédé. Les données de puissance d'extraction d'un préchauffeur, de raccordement à un refroidisseur de clinker et d'entrée d'un ventilateur ne doivent pas être considérées comme interchangeables, même si elles appartiennent à la même ligne de production.
L'objectif de cet achat est de trouver un joint qui s'adapte au raccordement approuvé, qui supporte son mouvement et qui est protégé contre l'exposition réelle au processus, et non pas simplement une courroie avec une étiquette de température plus élevée.
Demandez un devis pour un joint de dilatation textile pour votre cimenterie
