Gaine ignifuge pour fusion par induction : conducteurs de puissance refroidis par eau et protection des tuyaux

Les raccords flexibles autour d'un four à induction nécessitent un système de protection spécifique. Un câble d'alimentation refroidi par eau, un tuyau d'eau de refroidissement séparé et une conduite hydraulique peuvent traverser la même zone tout en assurant des fonctions très différentes. Leurs diamètres extérieurs peuvent sembler similaires, mais leurs exigences électriques, de refroidissement et mécaniques ne sont pas interchangeables.

Manchon coupe-feu pour fusion par inductionCe manchon offre une protection externe aux endroits où les tuyaux et câbles d'alimentation sont exposés à la chaleur rayonnante ou aux projections de métal en fusion. Son choix doit tenir compte de l'exposition lors de l'installation, des mouvements du four et de l'accessibilité pour l'inspection. Ce manchon complète l'ensemble homologué ; il ne remplace ni l'isolation du câble d'alimentation, ni le circuit de refroidissement, ni le tuyau sous pression.

LeGamme de manchons coupe-feu BSTFLEXcomprend des constructions en fibre de verre revêtues de silicone pour évaluer ces exigences de protection externe sur les équipements de fonderie.

Identifiez la ligne avant de spécifier son revêtement.

Utilisez le schéma de l'équipement pour identifier le contenu de chaque section protégée. En particulier, ne décrivez pas un câble électrique refroidi à l'eau comme un simple tuyau d'arrosage dans votre demande.

Identifiez chaque circuit séparément, même si plusieurs lignes partagent un support. Ne les regroupez pas dans un seul boîtier surdimensionné sans que le concepteur de l'équipement n'ait vérifié les conditions de mouvement, de refroidissement, d'isolation électrique et d'accès pour l'inspection.

Spécifiez l'exposition au niveau du plomb, et non la température de fusion.

La température du bain métallique ne correspond pas à la température de fonctionnement continue du manchon. Décrivez la position de la conduite protégée par rapport à l'ouverture du four, à la zone de coulée, aux surfaces chaudes et aux barrières existantes.

Indiquez si le problème se manifeste par un rayonnement continu, des projections occasionnelles, des éclaboussures répétées ou un contact possible avec une surface chaude. Précisez le métal ou l'alliage et toute exposition à des scories. Une description générale des projections de métal en fusion ne suffit pas pour approuver tous les matériaux pour tous les procédés de fonderie.

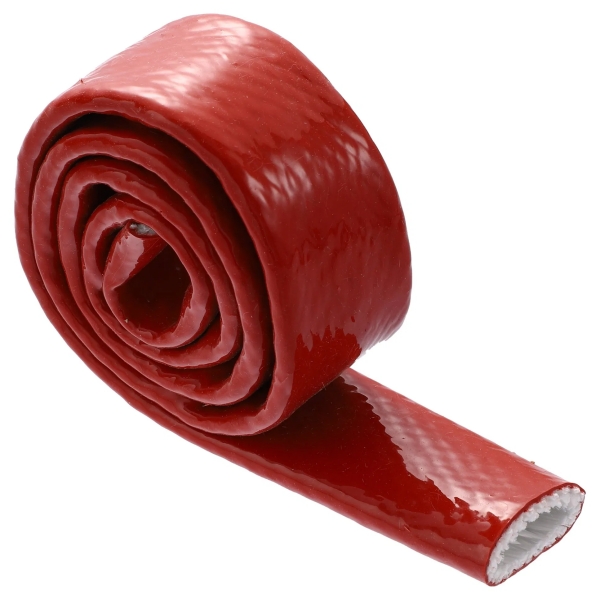

LeManchon coupe-feu en fibre de verre revêtu de silicone BSTFLEX EFRSCe produit utilise un corps en fibre de verre tressée sous du caoutchouc silicone et est conçu pour la protection des tuyaux et câbles dans les environnements industriels à haute température. Il s'agit d'un produit à évaluer par rapport à l'exposition spécifiée, et non d'une qualification automatique pour l'ensemble du circuit du four.

Demandez les données techniques et les résultats d'essais applicables, en précisant la durée d'exposition et les critères d'acceptation. Si le risque inclut un jet continu, des dépôts métalliques ou une fuite de four, exigez une évaluation technique distincte des mesures de protection. Ne considérez pas un manchon de tuyau comme un substitut aux barrières de protection de l'équipement.

Protection contre les surtensions refroidies par eau : tout commence par un plomb sain

Un câble d'alimentation refroidi par eau ne se limite pas à une simple gaine extérieure en caoutchouc. La disposition des conducteurs, les bornes et le circuit d'eau fonctionnent de concert. Une détérioration interne peut restreindre le flux de refroidissement, même si l'extérieur semble encore en bon état.

Avant de choisir un couvercle de remplacement, il convient de déterminer la cause de la détérioration de la protection existante. Les projections d'eau localisées et la surchauffe due à une obstruction du flux d'eau nécessitent des interventions différentes. L'ajout d'une gaine plus épaisse ne résoudra pas le problème d'un conducteur détérioré, d'une mauvaise connexion électrique ou d'une obstruction du refroidissement.

Respectez les exigences de refroidissement

Faites vérifier le revêtement extérieur proposé par le fabricant de la chaudière ou du tuyau principal afin qu'il soit conforme aux exigences de fonctionnement. Veillez à respecter le débit d'eau, les limites de température et les dispositifs de surveillance requis. N'utilisez pas un revêtement trop petit pour comprimer le tuyau sous-jacent ni pour déplacer ses supports afin d'adapter le manchon.

L'isolation externe modifie le transfert de chaleur autour de l'ensemble. Il convient donc de vérifier son adéquation en faisant fonctionner le câble dans ses conditions électriques et de refroidissement approuvées, plutôt que de se fier uniquement à la température nominale indiquée sur la fiche technique de la gaine.

Maintenir la protection électrique séparée

Ne vous fiez pas à la description du matériau de la gaine coupe-feu pour déterminer la tension nominale du câble d'alimentation. Respectez l'isolation du tuyau, l'espacement des bornes et les distances de sécurité électrique spécifiées. La présence d'un revêtement thermique ne vous autorise pas à toucher un câble sous tension.

Faites approuver par le fabricant de l'équipement les dispositifs de fermeture et de retenue situés à proximité des connexions électriques et des composants à induction. Les attaches métalliques, les bandes ou autres fixations ne doivent pas obstruer les dégagements requis ni créer de point de contact accidentel.

Couverture de l'examen à travers le chemin d'inclinaison du four

Pour un four basculant, établissez un schéma de tracé indiquant la position des câbles et des tuyaux lors du mouvement autorisé. Une photo du four en position verticale est utile, mais elle ne décrit pas l'installation complète.

Vérifiez les points de cintrage, d'approche d'un support, de changement de direction et de croisement avec une ligne voisine. Assurez-vous que le manchon peut se rétracter hors d'une zone protégée requise ou former des plis gênant son mouvement.

Tenez compte des dimensions extérieures les plus importantes du couvercle fini au niveau des supports et des guides. Pour une construction amovible, vérifiez que le recouvrement reste efficace entre les fixations et dans les coudes. Le manchon doit suivre le tracé approuvé sans contraindre l'assemblage sous-jacent en dessous de son rayon de courbure autorisé.

Utilisez la méthode approuvée par l'équipe d'équipement pour l'évaluation des mouvements, en veillant à ce que le personnel reste à l'écart des équipements en mouvement. Ne positionnez ni n'ajustez le manchon manuellement lorsque le four ou ses mécanismes connectés sont en mouvement.

Choisissez le format d'installation en fonction de la tâche de service

Pour un câble d'alimentation neuf ou remis à neuf, la gaine coupe-feu tubulaire peut être considérée comme faisant partie du processus d'assemblage du fabricant. Vérifiez lors de l'installation de la gaine et assurez-vous qu'elle est compatible avec la géométrie du terminal. Le diamètre du tuyau seul ne permet pas de répondre à cette question.

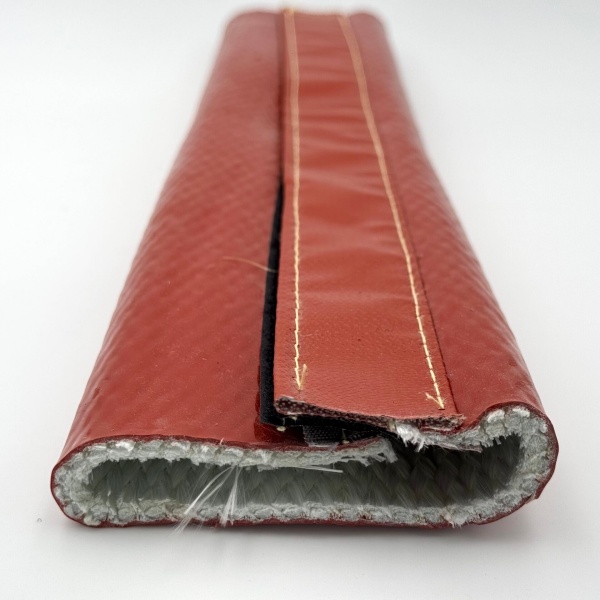

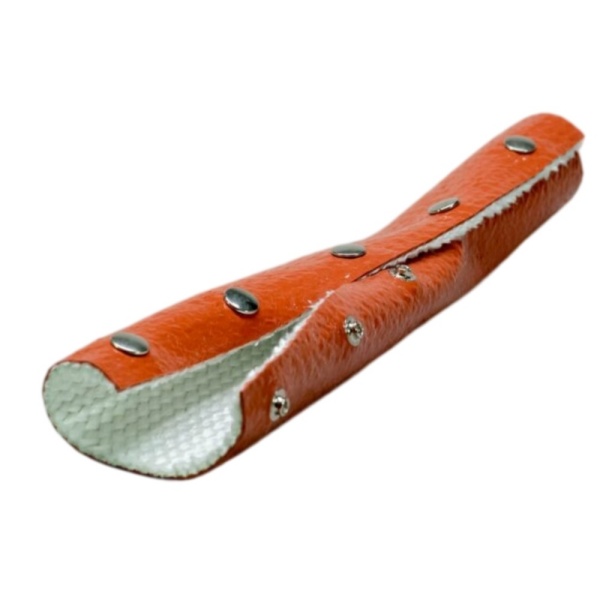

Pour une connexion existante sans accès terminal, unmanchon coupe-feu à pressionIl est proposé d'évaluer un format à ouverture longitudinale. Précisez l'ajustement fermé utilisable, la position du joint et l'accès pour l'inspection. Assurez-vous que le système de fermeture proposé est compatible avec l'environnement électrique et thermique.

Lorsqu'une bride, une dérivation ou un support empêche un manchon standard de couvrir la surface requise, veuillez soumettre la géométrie pour une évaluation de couverture sur mesure. La découpe d'ouvertures dans un produit standard modifie sa couverture et ne doit pas constituer une modification non documentée sur site.

Utilisez leTableau des tailles et guide d'ajustement des manchons anti-feuPour le point de départ dimensionnel, il convient ensuite d'approuver la configuration réellement installée plutôt que de reporter une dimension nominale d'un autre four.

Les tuyaux de refroidissement et les tuyaux hydrauliques nécessitent des décisions distinctes.

Pour un tuyau d'eau de refroidissement, privilégiez des contrôles de raccordement et une détection des fuites pratiques. Ne masquez pas une fuite suspectée pour améliorer l'esthétique de l'installation. L'eau au contact du métal en fusion peut provoquer une explosion ; une gaine extérieure ne constitue pas un système d'étanchéité.

Pour les conduites hydrauliques près du four, leGaine coupe-feu pour tuyau hydraulique BSTFLEXCe produit constitue un point de départ pour la protection thermique externe. Il convient d'examiner séparément le fluide, les limites du tuyau, son acheminement et les conditions de frottement. Le manchon ajouté n'augmente pas la pression admissible du tuyau et ne constitue pas une protection efficace contre l'éclatement.

Reportez le manchon sélectionné sur le circuit correspondant. Un manchon de rechange homologué pour une conduite hydraulique ne doit pas être automatiquement monté sur un câble électrique refroidi par eau, même si leurs dimensions correspondent.

Rendre la zone protégée inspectable

Déterminez comment les techniciens inspecteront le tuyau ou le câble sous le couvercle. Identifiez les sections à ouvrir, les zones terminales accessibles et les étiquettes qui doivent rester lisibles. Pour un couvercle sectionnel, spécifiez la couverture des joints plutôt que de laisser le choix du chevauchement aux installateurs.

Lors d'une inspection autorisée, examinez la gaine et l'ensemble sous-jacent. Vérifiez l'absence de déplacement du revêtement, de dommages, de textile exposé, de fermetures défectueuses et de frottements localisés. Faites évaluer par un spécialiste compétent toute fuite, déformation, dommage électrique ou échauffement anormal.

Un manchon qui peut encore être fixé après une projection d'eau n'est pas nécessairement réutilisable. Appliquez les critères d'inspection et de remplacement convenus, y compris toute exigence de remplacement liée à un incident. Notez l'emplacement des dommages ; des dommages répétés au même endroit justifient une révision du tracé ou de la barrière, et non un simple remplacement du manchon.

Planifiez l'installation pendant la procédure d'arrêt du four.

N’installez ou ne retirez les protections qu’une fois le four remis en état conformément à sa procédure de maintenance. N’effectuez aucune manipulation directe des manchons lorsque l’équipement contient du métal en fusion ou lorsque les risques électriques ou mécaniques associés ne sont pas maîtrisés.

Respectez la procédure d'arrêt et de refroidissement prescrite, en poursuivant le refroidissement si nécessaire. La mise hors tension du poste de fusion n'autorise pas l'interruption du refroidissement. Le personnel qualifié doit établir et vérifier les conditions d'isolation énergétique spécifiées avant le début des travaux.

Ne contournez pas les systèmes de sécurité relatifs au débit, à la température, aux défauts à la terre ou autres pour effectuer un essai de manchon. L'évaluation de l'adéquation du produit doit impérativement respecter les consignes de sécurité d'utilisation et de maintenance du fabricant.

Ce qu'une fonderie devrait envoyer pour une évaluation de manchons

Un schéma de câblage annoté est plus utile qu'une demande se limitant à la capacité du four et au diamètre du manchon. Veuillez inclure les informations suivantes concernant l'application, en plus des quantités demandées.

Pour un projet de remplacement, veuillez inclure des photos de l'ancienne couverture et de ses dommages. Pour une nouvelle installation, veuillez fournir les détails de montage et de couverture proposés avant d'approuver les longueurs de production.

Questions concernant les manchons coupe-feu pour fours à induction

Une gaine en fibre de verre ordinaire peut-elle remplacer une gaine coupe-feu revêtue de silicone ?

Ne présumez pas d'équivalence. Le revêtement et la structure du mur fini font partie intégrante de la conception protectrice. Choisissez un produit adapté aux conditions de chaleur, d'éclaboussures et d'installation requises, plutôt que de vous baser uniquement sur sa teneur en fibre de verre.

Un manchon coupe-feu peut-il corriger la surchauffe d'un câble d'alimentation refroidi par eau ?

Non. Elle peut être envisagée en cas d'exposition à la chaleur externe, mais ne corrige ni un refroidissement insuffisant ni un défaut électrique interne. Il est impératif d'identifier la cause de la surchauffe avant de choisir ou de changer le couvercle externe.

Un manchon de four à induction est-il interchangeable avec un cache-câble de four à arc électrique ?

Ne vous fiez pas uniquement au nom du produit ou à son diamètre. Comparez la capacité électrique, la construction du câble, les mouvements, l'exposition et la conception requise du revêtement. Une gaine tubulaire standard n'est pas automatiquement équivalente à un revêtement multicouche spécialement conçu pour les câbles de four.

Demandez des échantillons de manchons coupe-feu pour votre équipement de fusion par induction

BSTFLEX fournit des gaines coupe-feu en fibre de verre revêtues de silicone pour la protection externe des tuyaux et câbles. Différentes épaisseurs, longueurs et conditionnements sont disponibles sur demande. Pour les applications de fusion par induction, la gaine choisie doit être adaptée au tuyau ou à la conduite.

Veuillez indiquer l'identification du circuit, le schéma de câblage, les dimensions extérieures, les détails d'exposition et la quantité. Précisez s'il s'agit d'une gaine tubulaire pour un nouveau câble ou d'un couvercle ouvrable pour une installation existante.

Demandez des données produit, des échantillons ou un devis pour une gaine coupe-feu de fonderieInclure les exigences du fabricant de l'équipement afin que la protection externe puisse être évaluée sans modifier la conception électrique, de refroidissement ou hydraulique approuvée.
