Joints de dilatation en tissu de type à sangle vs à bride : choix du profil de raccordement

Joints de dilatation en tissu à bride et de type bande utilisent différentes méthodes pour raccorder l'élément flexible aux conduits industriels. La différence ne se limite pas à l'apparence. Le profil de raccordement peut influencer le mouvement disponible, l'espace d'installation, la conception du cadre, la disposition des revêtements, les travaux de remplacement et la manière dont la bande flexible est serrée ou boulonnée au conduit adjacent.

Aucune des deux configurations n'est automatiquement supérieure. Une conception adaptée dépend de l'interface du conduit existant, des exigences de mouvement, de la température, de la pression, du milieu de process, des conditions de particules et de l'accès disponible pour l'installation.

BSTFLEX fabrique des joints de dilatation en tissu non métallique sur mesure pour les systèmes de conduits industriels ronds, rectangulaires et spéciaux. Ce guide explique les différences pratiques entre les configurations à bride et de type bande, ainsi que les informations que les acheteurs doivent fournir avant de sélectionner l'une ou l'autre conception.

Comparaison rapide : Type bande vs Type à bride

Ce tableau est un aperçu de sélection, et non une règle de conception universelle. La géométrie finale et les performances doivent être déterminées à partir des conditions réelles du projet.

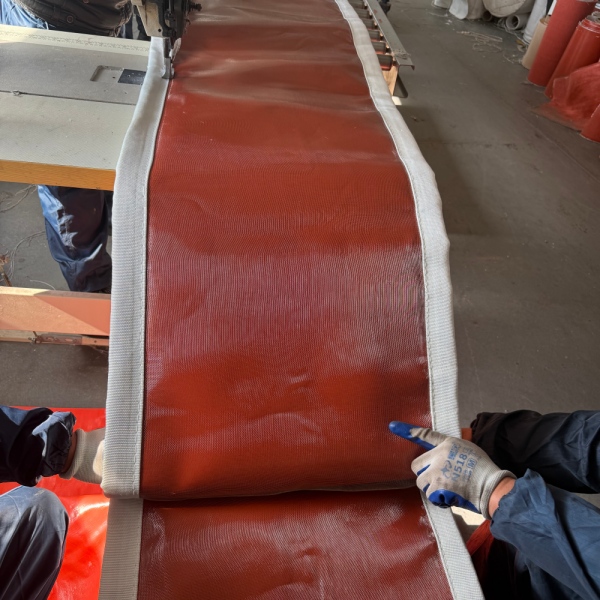

Qu'est-ce qu'un joint de dilatation en tissu de type sangle ?

Dans un compensateur de dilatation textile de type sanglel'élément flexible est généralement fabriqué sous la forme d'une sangle plate et fixé autour de cadres métalliques conçus sur mesure. Des barres de serrage, des fixations ou une autre méthode de fixation approuvée maintiennent la sangle sur le cadre.

La sangle flexible recouvre l'espace entre les zones de fixation et se déforme au fur et à mesure que les gaines adjacentes se déplacent les unes par rapport aux autres.

Un agencement de type sangle peut être utilisé avec :

• Réseau de gaines circulaires
• Réseau de gaines rectangulaires
• Gaines carrées
• Grands systèmes d'échappement industriels
• Gaines d'air chaud
• Systèmes de gaz de combustion
• Raccordements d'entrée et de sortie du ventilateur

Son principal avantage n'est pas simplement que le tissu soit plat. Le cadre de fixation séparé offre au concepteur de joints de dilatation la flexibilité nécessaire pour définir la position de la bande, la zone de mouvement disponible et la distance par rapport au gaz de process.

Pourquoi le retrait du cadre est important

Dans une gaine à haute température, il peut être utile d'éloigner l'élément flexible du flux direct de gaz. Un cadre de type bande peut créer un retrait entre le chemin des gaz et la bande flexible.

Cet espace peut accueillir des composants tels que :

• Déflecteurs de débit internes
• Isolation thermique
• Matelas d'isolation
• Barrières d'accumulation
• Protection de face chaude

Le retrait en soi ne garantit pas la protection thermique. La température des gaz, la géométrie du déflecteur, la construction de l'isolation et les matériaux de la bande doivent toujours être évalués conjointement.

Pour les applications thermiques exigeantes, consultez notre guide sur les joints de dilatation en tissu pour hautes températures.

Qu'est-ce qu'un joint de dilatation en tissu à brides ?

Dans un joint de dilatation en tissu à brides, l'élément flexible intègre des bords ou des rebords en forme de bride qui font partie du raccordement à la gaine adjacente ou à la structure de support.

Certains fabricants désignent certaines versions sous les noms de :

• Type à brides
• Type en U
• Type à brides intégrales

Ces termes sont liés mais ne doivent pas être automatiquement considérés comme identiques chez tous les fabricants. Le dessin du projet doit définir la géométrie réelle plutôt que de s'en remettre uniquement au nom de la configuration.

Une configuration à brides peut être utile lorsque le système existant est déjà conçu autour d'un raccordement bride à bride ou lorsque l'espace d'installation disponible ne convient pas à un grand cadre de bande externe.

Ne choisissez pas uniquement en fonction de l'espace disponible

Il peut être tentant de choisir une construction à brides chaque fois que l'espace d'installation est réduit. Cette approche peut être trompeuse.

La géométrie flexible requise doit tout de même s'adapter à :

• La compression axiale
• L'extension axiale
• Le mouvement latéral
• Le mouvement angulaire
• Le mouvement combiné
• La déformation liée à la pression
• Le cyclage thermique répété

Un raccordement compact qui ne fournit pas assez de matériau flexible pour le mouvement requis ne s'améliore pas simplement parce qu'il s'insère entre les brides existantes.

Le type à bande ne signifie pas seulement une bande

Un joint de type bande peut être fourni selon différentes étendues de fourniture.

Selon le projet, la fourniture demandée peut inclure :

• Bande flexible uniquement
• Courroie flexible avec composants d'isolation
• Courroie avec barrière d'accumulation
• Ceinture avec doublure interne
• Cadre métallique complet et ensemble flexible
• Unité de joint de dilatation préassemblée

Cette distinction est particulièrement importante pour les projets de remplacement.

Si les châtis métalliques existants restent adaptés, le client peut n'avoir besoin que d'une bande souple de remplacement. Si les châssis, les blindages ou les surfaces de fixation sont endommagés, le remplacement du tissu seul peut ne pas restaurer la géométrie ou les performances prévues.

Pour une installation existante, utilisez notre guide de mesure des joints de dilatation textiles de remplacement avant de préparer la demande de devis.

Le type à bride ne signifie pas une bride standard

L'expression « joint de dilatation à bride » ne doit pas être interprétée comme signifiant que chaque joint utilise une bride de tuyau standard.

Les joints de dilatation en tissu industriels sont fréquemment raccordés à de grands conduits préfabriqués. Leur raccordement peut être rectangulaire, rond, carré ou spécifique au projet.

Le dessin doit identifier :

• Les dimensions d'ouverture du conduit
• La largeur de la bride
• L'épaisseur de la bride le cas échéant
• Le diamètre du trou
• L'espacement des trous de boulons
• La construction des coins
• Distance de raccordement
• Dimensions de profilé flexible

Pour les grands systèmes rectangulaires, le profilé d'angle et le comportement des grands côtés méritent une attention particulière. Voir compensateurs de dilatation rectangulaires en tissu pour gaines industrielles pour obtenir des conseils dimensionnels supplémentaires.

Le mouvement importe généralement plus que le nom de la configuration

Un acheteur ne doit pas spécifier uniquement :

« Type à bande requis »

ou :

« Type à brides requis. »

Le fabricant a également besoin de l'exigence de mouvement réelle.

Le profil flexible doit être conçu autour de cette enveloppe de mouvement. Les noms de configuration à eux seuls ne peuvent pas déterminer la capacité de mouvement.

La température peut modifier l'architecture privilégiée

Une température de gaz élevée peut rendre la relation entre la manchette souple et le circuit des gaz particulièrement importante.

Une construction de type manchette peut offrir de l'espace pour :

• Un retrait par rapport au flux de gaz direct
• Une isolation interne
• Des textiles pour face chaude
• Des déflecteurs de flux
• Des composants de contrôle d'accumulation

Cela peut rendre les agencements de type manchette utiles dans de nombreux réseaux de gaines à haute température.

Cependant, il serait incorrect de conclure que chaque joint de dilatation à haute température doit être de type manchette. Une construction bridée correctement conçue peut également convenir lorsque ses matériaux, son profil et sa protection thermique correspondent au service.

L'ensemble de matériaux approprié peut combiner de la fibre de verre, de la fibre de verre enduite, des matériaux à base de PTFE, des textiles de silice et de l'isolation. Consultez notre guide sur les matériaux de joints de dilatation en tissu pour le rôle de chaque couche.

La poussière et l'abrasion peuvent favoriser un emplacement de sangle protégé

Le gaz chargé de poussière ne détermine pas automatiquement la construction de la sangle ou à brides, mais il peut affecter l'architecture autour de l'élément flexible.

Là où des particules pourraient frapper directement la sangle, le système peut nécessiter une chemise d'écoulement. Là où des solides peuvent pénétrer dans la cavité du joint et restreindre le mouvement, une barrière anti-accumulation peut également être envisagée.

Ces composants remplissent des fonctions différentes.

Chemise d'écoulement : protège l'élément flexible du flux de gaz direct et de l'impact des particules.

Barrière anti-accumulation : aide à limiter l'entrée ou l'accumulation de solides à l'intérieur de la cavité du joint de dilatation.

Le concepteur doit toujours prévoir un jeu suffisant pour le mouvement complet spécifié.

Tenir compte de la pression positive et négative

L'élément flexible change de forme sous la pression. Ceci est particulièrement important dans les grands joints de dilatation en tissu.

Sous pression négative, la sangle peut être attirée vers l'intérieur du conduit. Sous pression positive, l'élément flexible est chargé dans la direction opposée.

Lors de la comparaison des conceptions de sangle et à brides, indiquez :

• Pression de service normale
• Pression de conception
• Signe positif ou négatif
• Unités de pression
• Pulsations de pression connues

Si le joint de dilatation est proche d'un ventilateur ou d'un registre, les fluctuations de pression répétées doivent également être identifiées.

Le type à courroie peut simplifier le remplacement futur des courroies

Une des raisons pour lesquelles la construction de type courroie peut être attrayante dans les applications de maintenance est que la courroie flexible peut être remplaçable séparément des cadres métalliques retenus.

Ceci n'est un avantage que lorsque :

• Les cadres restent structurellement adaptés
• Les surfaces de fixation restent utilisables
• La garniture reste correctement positionnée
• La géométrie d'origine reste appropriée
• Les conditions de fonctionnement n'ont pas changé au-delà de la spécification d'origine

Une courroie endommagée doit par conséquent déclencher l'inspection de l'ensemble complet avant qu'une nouvelle commande ne soit passée.

Voir causes de défaillance, inspection et prévention des joints de dilatation en tissu lorsqu'un joint existant s'est déchiré, a surchauffé, a fui ou a subi des dommages répétés.

Courroie ouverte ou courroie sans fin est une décision distincte

Le profil de raccordement et la forme de livraison sont liés mais ne constituent pas la même question.

Un élément en tissu de type courroie peut potentiellement être fourni sous forme de :

• Une courroie fermée ou sans fin
• Une courroie ouverte préparée pour une fermeture approuvée sur site
• Faisant partie d'un joint de dilatation préassemblé complet

Le choix correct dépend de l'accès à l'installation et de la méthode de raccordement approuvée.

Par exemple, une courroie sans fin peut être difficile à installer autour d'une gaine existante lorsqu'aucune des extrémités ne peut être déconnectée. Une courroie ouverte peut résoudre le problème d'accès, mais sa fermeture sur site doit être compatible avec la construction sélectionnée.

Ce sujet doit être spécifié indépendamment du choix entre les profils à courroie et à brides.

Qu'en est-il des joints de dilatation en tissu de type combiné ?

Certains systèmes de joints de dilatation en tissu combinent les caractéristiques des configurations à courroie et à brides.

Une conception combinée peut être utile lorsque les deux interfaces de gaine sont différentes ou lorsque la géométrie du projet nécessite des profils de fixation différents sur les côtés opposés de l'élément flexible.

Ne présumez pas qu'une configuration combinée est une solution universelle pour les installations difficiles. Le fabricant a toujours besoin des mêmes données d'ingénierie : dimensions, mouvement, température, pression, milieu et géométrie d'installation.

Nouvelle installation par rapport au projet de remplacement

Pour un nouveau système de gaines

La configuration du joint de dilatation peut être coordonnée avec la conception de la gaine avant la fabrication. Cela permet au concepteur d'évaluer :

• Le retrait requis du cadre
• L'espace face à face disponible
• La disposition de la garniture
• La largeur de la courroie flexible
• L'accès pour l'assemblage
• Le remplacement futur de la courroie

Dans cette situation, la sélection du type à courroie ou du type à brides peut faire partie de la conception d'origine du système.

Pour un remplacement

L'interface existante peut fortement influencer le profil de remplacement.

Avant de passer du type à brides au type à courroie, ou du type à courroie au type à brides, évaluez si la modification affecte :

• Les dimensions totales installées
• Le mouvement requis
• Géométrie du cadre en métal
• Doublure existante
• Charges de support de gaine
• Accès de maintenance
• Périmètre de fabrication sur site

Un projet de remplacement ne doit pas modifier la configuration simplement parce qu'un design semble plus facile à fabriquer.

Questions que les acheteurs devraient poser avant de choisir

Utilisez les questions suivantes lors de l'examen des spécifications :

1. Quelle géométrie de raccordement existe déjà ?
2. S'agit-il d'une nouvelle installation ou d'un remplacement ?
3. Quel est le mouvement axial, latéral et angulaire requis ?
4. Quel est l'espace face à face disponible ?
5. La bande flexible doit-elle être en retrait du flux de gaz ?
6. Une doublure interne est-elle requise ?
7. Une isolation est-elle requise ?
8. Y a-t-il des poussières ou des particules abrasives présentes ?
9. La bande devra-t-elle être remplacée sans démonter les cadres métalliques ?
10. Un élément en boucle fermée peut-il être physiquement installé ?
11. Une fermeture approuvée sur site sera-t-elle nécessaire ?
12. Les raccords d'entrée et de sortie sont-ils identiques ?

Ces réponses sont plus utiles au fabricant de joints de dilatation que le choix d'une configuration uniquement sur l'apparence.

Données de demande de devis pour les joints de dilatation en tissu à bride ou de type bande

Quelle configuration devez-vous choisir ?

Choisissez le profil de raccordement à partir de la conception complète de la gaine, et non du nom du produit.

Un joint de dilatation en tissu de type bande peut être préféré lorsque le projet bénéficie d'un cadre de fixation séparé, d'un retrait de bande, d'une construction thermique multicouche, d'accessoires internes ou d'un remplacement ultérieur pratique de la bande.

Une configuration à brides peut être appropriée lorsque l'interface de gaine existante utilise un profil de bride intégré, que l'espace d'installation est limité ou que le mouvement calculé peut être absorbé efficacement par cette géométrie.

Une configuration combinée peut être envisagée lorsque les deux interfaces ou exigences d'installation diffèrent.

Aucune de ces déclarations ne remplace une étude d'ingénierie. La température, la pression, le mouvement, la construction des matériaux et l'accès à l'installation doivent toujours être évalués pour chaque projet individuel.

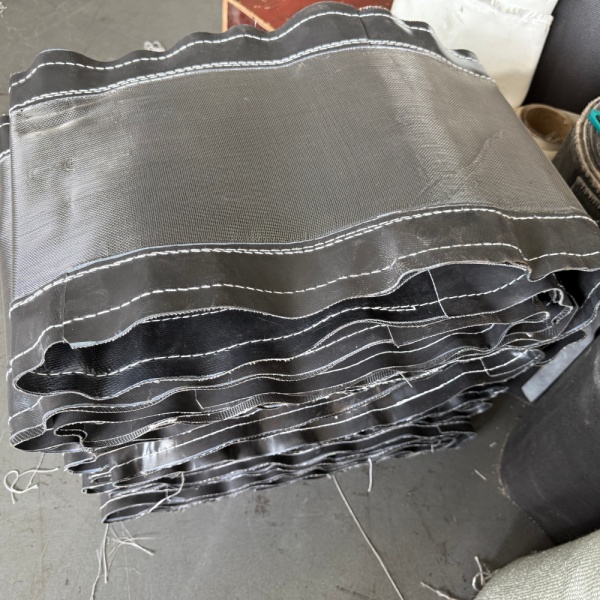

Joints de dilatation en tissu sur mesure à brides et de type bande

BSTFLEX prend en charge la production sur plan de joints de dilatation en tissu sur mesure pour les réseaux de gaines industriels. En tant que fabricant de joints de dilatation en tissu, nous pouvons évaluer les configurations de type bande, à brides et spécifiques au projet en fonction des dimensions fournies et des exigences de fonctionnement.

Pour un nouveau projet, envoyez le plan de la gaine, les conditions du procédé et le mouvement requis. Pour un remplacement, fournissez également des photographies, la disposition du joint de dilatation existant et des informations sur les composants métalliques qui devraient rester en service.

Consultez notre page de produits joint de dilatation en tissu sur mesure pour obtenir des informations supplémentaires sur la configuration et les matériaux.
