Guide de dimensionnement et d'installation de gaines tressées en fibre de carbone

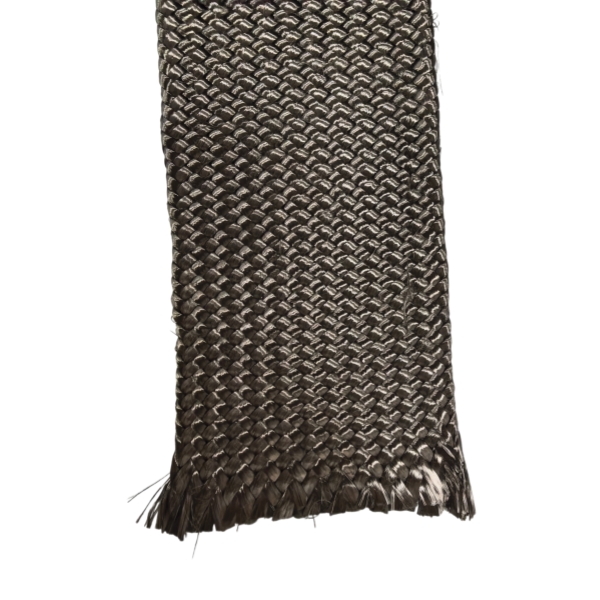

Une gaine tressée n'a pas de diamètre fixe. Poussez les extrémités l'une vers l'autre et le tube s'ouvre ; tirez dessus et il devient plus étroit. La longueur change simultanément. C'est pourquoi une gaine qui glisse facilement sur la partie la plus large d'un mandrin peut couvrir moins de surface que sa longueur de coupe ne le suggère.

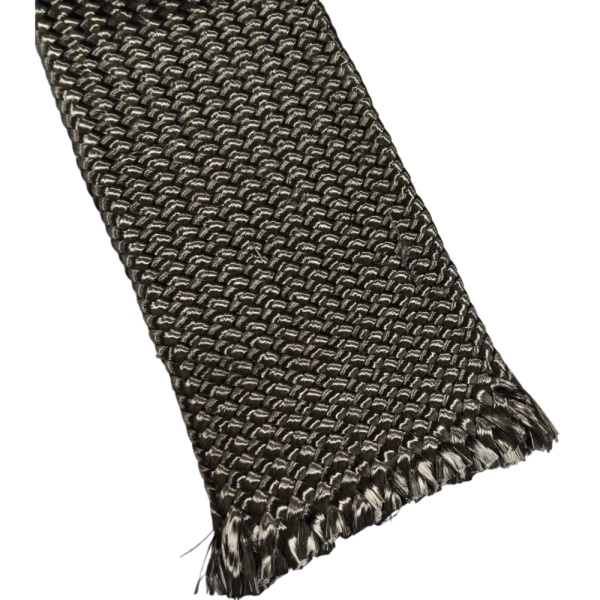

Commencez par le dessin de la pièce, puis comparez-le avec la plage de diamètres de la tresse spécifique. BSTFLEX répertorie les options 3K, 6K, 12K et 24K sur sa page produit des gaines tressées en fibre de carbone. Les plages indiquées constituent un point de départ pour un essai d'ajustement, et non une garantie que chaque gaine aura la même couverture, le même angle ou le même comportement à l'expansion.

Mesurez le chemin que la gaine doit couvrir

Pour un tube droit, enregistrez le diamètre extérieur et la longueur à renforcer. Pour une pièce conique, enregistrez les diamètres extérieurs minimal et maximal ainsi que l'endroit où le changement se produit. Ajoutez les dimensions de toute caractéristique locale que la gaine doit franchir lors de l'installation : collerettes, inserts collés, épaulements ou raccords. Une gaine peut s'adapter à la section de travail mais s'accrocher sur une caractéristique plus large avant d'atteindre sa position finale.

Indiquez également si la tresse sera installée sur un mandrin nu, un noyau en mousse, un pli composite existant ou un stratifié partiellement construit. Ces surfaces peuvent avoir des diamètres extérieurs différents. Lorsque plusieurs couches de tresse sont prévues, vérifiez le diamètre installé pour chaque couche successive plutôt que de commander chaque couche à partir de la dimension du premier mandrin.

Utilisez la plage du catalogue pour présélectionner les modèles

Faites correspondre les diamètres installés les plus étroits et les plus larges avec la plage publiée pour un modèle candidat. Une pièce proche de l'une ou l'autre limite mérite un essai physique : la gaine peut s'étirer pour s'adapter mais peut s'ouvrir visiblement ou nécessiter une longueur de coupe différente. Le choix final dépend également de la couverture de fil requise, de l'orientation des fibres et de la conception du stratifié.

Ces quatre exemples sont tirés du tableau publié par BSTFLEX, qui contient des modèles supplémentaires. Confirmez les valeurs actuelles, les tolérances et la disponibilité avant d'utiliser toute entrée dans une spécification de production.

Les étiquettes '3K', '6K' et '12K' décrivent le nombre de filaments de la mèche de carbone. Elles ne spécifient pas, par elles-mêmes, un diamètre installé ou une résistance finale. Utilisez l'entrée complète du modèle, y compris le nombre de broches et la masse linéaire nominale, lors de la comparaison des options.

Vérifiez la longueur après l'ajustement

Ne coupez pas toutes les pièces de production uniquement à partir de la longueur du composant fini. Faites glisser une longueur d'essai sur le mandrin réel, mettez la tresse en place sans tirer dessus de manière inégale, et marquez les positions où le renforcement doit commencer et s'arrêter. Mesurez la gaine utilisée entre ces marques. Cet essai capture le changement de longueur causé par le diamètre et la géométrie réels.

Pour une pièce conique, inspectez la couverture aux deux extrémités et le long de la transition. Les changements locaux importants de diamètre peuvent modifier l'angle de la tresse et l'espace entre les fils. Si la couverture est trop ouverte sur une section, testez une plage nominale différente ou une construction différente au lieu de supposer qu'une tension supplémentaire résoudra le problème. Enregistrez la méthode d'ajustement approuvée et la longueur de coupe mesurée pour les commandes répétées.

Notes d'installation pour un premier échantillon

1. Préparez le mandrin ou le noyau selon le processus composite choisi et confirmez que les bords tranchants n'accrocheront pas les fibres sèches.
2. Ouvrez la gaine progressivement et faites-la passer sur la pièce sans frotter les fils lâches contre les raccords.
3. Déplacez la tresse jusqu'à son emplacement final, puis répartissez toute longueur excédentaire et vérifiez la couverture des fibres avant l'imprégnation.
4. Marquez l'emplacement de la coupe uniquement après que la gaine est ajustée. Convenez de la méthode de coupe et de la marge de manipulation afin que l'extrémité ne s'effiloche pas pendant le processus de production.
5. Enregistrez le diamètre installé, la longueur ajustée, l'angle visible et prenez des photos de l'échantillon approuvé.

Ces étapes constituent une vérification de l'ajustement, et non un substitut aux instructions de traitement du fournisseur de résine ou à la validation mécanique du stratifié fini.

Que faut-il inclure dans une demande de dimensionnement

Envoyez les diamètres extérieurs installés minimal et maximal, la longueur de couverture finie, un dessin montrant les transitions et les raccords, le nombre de plis, la résine et le processus prévus, la taille de fil cible et la quantité annuelle. Si une gaine existante est remplacée, incluez un court échantillon et des photos de celle-ci sur la pièce. BSTFLEX pourra alors comparer la gamme de modèles avec votre méthode d'installation et indiquez quels échantillons essayer.
