Manchon en fibre de carbone biaxial vs unidirectionnel : de quelle orientation de fibre votre drapage a-t-il besoin ?

Deux manchons peuvent se ressembler avant l'application de la résine et se comporter très différemment après le durcissement. La question est de savoir où passent les fibres de carbone principales. Dans une tresse biaxiale, elles se croisent autour du tube dans deux directions diagonales. Dans un manchon unidirectionnel, les fibres de carbone principales courent le long de la pièce. Quelques petits fils de maintien peuvent maintenir un manchon unidirectionnel ensemble, mais ils ne doivent pas être confondus avec ses fibres axiales porteuses de charge.

Commencez par le cas de charge

Si le plan de drapage nécessite des fibres diagonales, un manchon biaxial peut placer ce renforcement autour de la circonférence sans la couture longitudinale d'une pièce coupée à plat. Si le plan nécessite principalement des fibres le long de la pièce, un manchon axial est un matériau de départ différent. Aucune construction ne fournit automatiquement toutes les directions de fibre requises par un arbre ou un tube fini. Les concepteurs peuvent combiner des plis, des orientations et des matériaux pour répondre aux spécifications de la pièce.

Les termes « plus fort » et « plus faible » ne sont pas un raccourci utile ici. La rigidité, le comportement en torsion et d'autres propriétés appartiennent à un stratifié et à une configuration de test définis. La résine, la teneur en fibres, la géométrie, le processus et l'orientation des fibres comptent tous. Demandez d'abord l'architecture, puis validez l'empilement proposé sur la pièce finie.

Vérifiez ce qui se passe sur un cône

Une tresse biaxiale s'ouvre lorsqu'elle est poussée ensemble dans le sens de la longueur. La modification de son diamètre installé modifie également sa longueur et l'angle local de la fibre. Pour un mandrin conique, examinez la couverture aux extrémités large et étroite plutôt que de supposer que l'angle imprimé pour un manchon non ajusté reste constant partout.

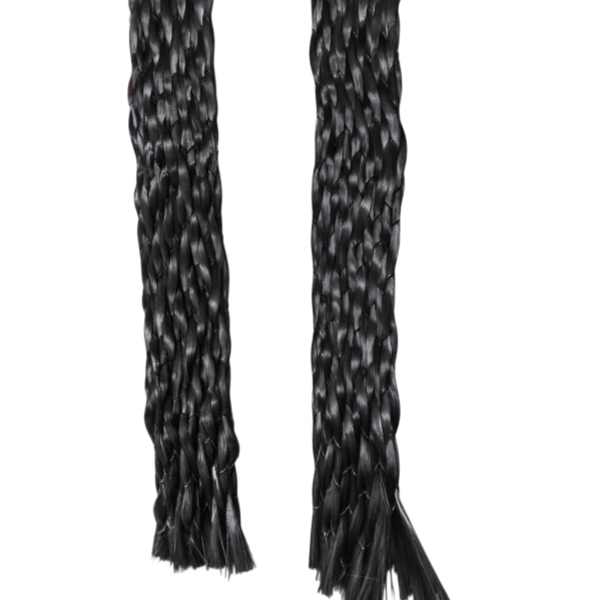

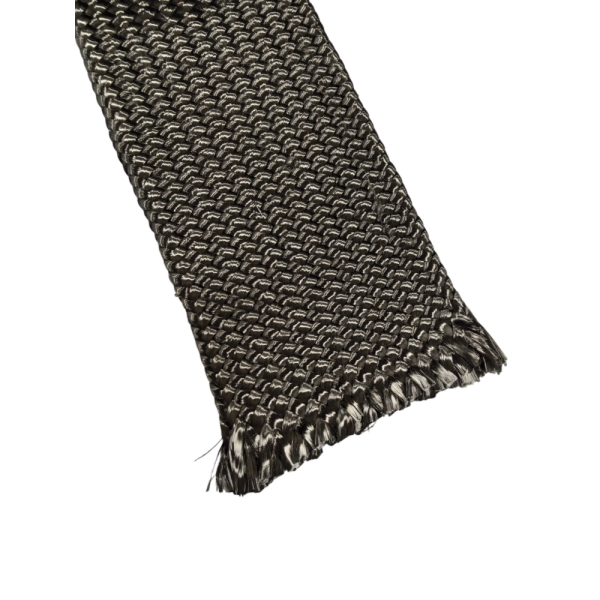

Un manchon unidirectionnel a un travail différent : maintenir ses fibres principales alignées approximativement le long de l'axe pendant qu'il se conforme à la forme. La construction et les fils de maintien varient selon le fournisseur. Demandez comment le produit spécifique s'adapte aux changements de diamètre, comment les fibres axiales sont réparties et si ses fils de manipulation sont compatibles avec le processus prévu.

Questions pour la revue de dessin

• Quels cas de charge et orientations de fibres le plan de drapage spécifie-t-il ?
• Quels sont les diamètres extérieurs les plus petits et les plus grands où le manchon sera placé ?
• Y a-t-il des coudes, des épaulements ou des raccords que le manchon doit franchir lors de l'installation ?
• Quelle résine, quelle méthode d'imprégnation et quelles dimensions durcies cibles seront utilisées ?
• Plusieurs plis ou une combinaison de renforcement axial et diagonal sont-ils nécessaires ?

BSTFLEX's page produit biaxial répertorie les modèles de catalogue actuels. Pour le renforcement axial, demandez les détails du produit unidirectionnel dédié et comparez les deux constructions sur un mandrin échantillon avant d'approuver un drapage de production.
