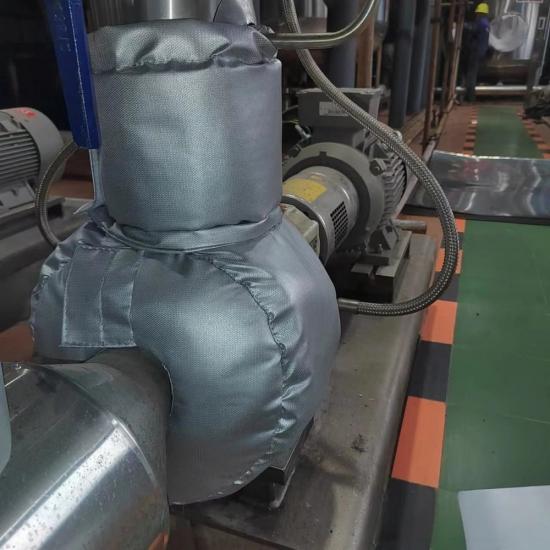

Les matelas isolants amovibles pour pompes BSTFLEX sont fabriqués sur mesure pour les pompes industrielles véhiculant des fluides de procédé chauffés. Chaque matelas réutilisable est conçu selon les contours du corps de la pompe, des raccordements d'aspiration et de refoulement, des supports et des points d'entretien, aidant ainsi à réduire la chaleur exposée tout en maintenant l'accès aux garnitures, roulements, accouplements et autres zones de maintenance.
ordre (moq):
1BSTFLEX fabrique des housses d'isolation amovibles pour pompes industrielles transportant des condensats de vapeur, de l'huile thermique, de l'asphalte, de la résine, des adhésifs, des produits chimiques et d'autres fluides de traitement sensibles à la température. Chaque housse est fabriquée en fonction de la géométrie réelle de la pompe, et non sélectionnée à partir d'une taille de stock générale.
La housse s'adapte à la partie isolée du corps de pompe et aux connexions associées tout en permettant un accès planifié aux joints, roulements, purges, évents, zones de couplage et points de montage. Une construction amovible peut être ouverte pendant la maintenance et réinstallée sans avoir à découper et reconstruire l'isolation conventionnelle.
Les pompes combinent des corps courbes, des connexions à brides, des pieds de support, des passages d'arbre et une tuyauterie à proximité dans un espace compact. Ces caractéristiques rendent l'isolation rigide difficile à installer et peu pratique à retirer. Laisser le corps de pompe exposé peut cependant créer une rupture dans une ligne de traitement par ailleurs isolée.
Une jaquette d'isolation de pompe personnalisée suit le profil de l'équipement tout en séparant les zones qui doivent rester accessibles. Selon la pompe et la procédure de maintenance, le système fini peut utiliser une housse enveloppante ou plusieurs sections numérotées. Les housses divisées sont utiles lorsque les techniciens doivent retirer la section du corps sans perturber l'isolation autour des connexions d'aspiration et de refoulement.
La limite d'isolation doit être confirmée avant la fabrication. Les moteurs électriques, les ouvertures de ventilation, les carters d'accouplement, les paliers, les joints mécaniques et autres composants sensibles à la chaleur ou mobiles ne doivent pas être recouverts à moins que le fabricant de l'équipement et l'ingénieur de projet n'aient approuvé l'agencement.
Les housses d'isolation amovibles pour pompes sont utilisées là où le corps de pompe fonctionne au-dessus ou en dessous de la température ambiante et doit rester disponible pour inspection. Les applications courantes incluent :
Ce produit est destiné à l'isolation d'équipements industriels. Il ne s'agit pas d'une housse pour pompe de puits domestique, d'un boîtier de pompe de piscine, d'une couverture acoustique pour pompe à chaleur ou d'un sac de protection contre le gel auto-chauffant. Les applications nécessitant un chauffage actif doivent utiliser un système de traçage thermique ou de chauffage conçu séparément.
Le système de couche finale est sélectionné en fonction de la température de fonctionnement, du fluide de la pompe, de l'environnement d'installation, du dégagement disponible et de la fréquence de retrait. Une housse d'isolation de pompe amovible typique comprend une couche de protection extérieure, un noyau d'isolation thermique, une doublure côté chaud et du matériel de fixation réutilisable.
| Couche ou composant | Typique Options | Objectif de conception |
|---|---|---|
| Housse de protection extérieure | Fibre de verre enduite de silicone, fibre de verre enduite de PTFE, fibre de verre aluminisée ou autres tissus résistants à la chaleur enduits | Protège l'isolation contre la manipulation, l'humidité, l'huile, les intempéries et la contamination du site |
| Noyau d'isolation | Matelas aiguilleté en fibre de verre, matelas aiguilleté en silice, isolation en fibre céramique ou isolation à base d'aérogel | Fournit la résistance thermique requise dans l'épaisseur autorisée |
| Doublure intérieure | Tissu en fibre de verre, tissu en silice, feuille d'acier inoxydable ou maille en acier inoxydable | Contient l'isolation et fait face à la surface chaude de l'équipement |
| Fermetures | Anneaux en D et sangles, crochets en acier inoxydable, fil de laçage, ressorts, boucles ou autres fixations amovibles | Fixe les sections formées et permet un retrait répété |
| Renforcement | Épingles de matelassage, treillis en acier inoxydable, coutures renforcées, protection des bords et pièces d'usure locales | Maintient la position des couches autour des surfaces courbes et irrégulières |
La capacité de température doit être évaluée en tant qu'assemblage complet. Le tissu, le noyau isolant, la doublure, le fil à coudre, les fixations et les dégagements influencent tous si une construction est adaptée à une pompe particulière.
Un couvercle de pompe nécessite généralement plus de détails de modèle qu'une simple veste de tuyau ou de bride. Le carter peut avoir des diamètres différents de chaque côté, et l'ouverture côté moteur doit s'adapter autour de l'arbre ou de la zone d'étanchéité sans entrer en contact avec les pièces mobiles. Les bouchons de vidange, les évents, les connexions de pression et les plaques signalétiques peuvent également devoir rester visibles.
BSTFLEX peut diviser le couvercle en sections individuelles pour le carter, la connexion d'aspiration et la connexion de refoulement. Les rabats superposés peuvent réduire les espaces entre les sections tout en permettant à une partie d'être retirée indépendamment. Des étiquettes permanentes peuvent identifier le numéro d'équipement, la section du couvercle et le sens d'installation.
Un dessin dimensionnel est préférable pour une nouvelle veste d'isolation de pompe. Lorsqu'un dessin n'est pas disponible, des photographies et des mesures sur site peuvent être utilisées pour le développement préliminaire du modèle. Veuillez fournir :
Les photographies doivent montrer la pompe de face, de dos, des deux côtés et du dessus. Marquez la limite d'isolation prévue directement sur une photographie en cas d'incertitude sur les composants qui doivent rester à l'extérieur du couvercle.
Le système de fermeture dépend de la température, des vibrations, de l'espace disponible et de la fréquence à laquelle le couvercle sera ouvert. Les anneaux en D et les sangles offrent une tension réglable pour de nombreuses pompes industrielles générales. Des crochets en acier inoxydable, des ressorts et du fil de laçage peuvent être sélectionnés lorsqu'un système de fixation entièrement métallique est préféré.
Les fermetures doivent être positionnées là où le personnel de maintenance peut les atteindre en toute sécurité. Elles ne doivent pas être placées contre un mur, sous la pompe ou à côté d'un équipement rotatif. Des languettes de traction renforcées peuvent être ajoutées pour simplifier la manipulation lorsque les travailleurs portent des gants de protection.
La pompe doit être arrêtée et sécurisée conformément à la procédure de l'usine avant de retirer ou d'installer le couvercle. Après l'installation, confirmez que la veste ne restreint pas l'arbre, l'accouplement, le flux d'air de refroidissement, le chemin de vidange ou l'accès requis pour les contrôles de routine.
Lors de la maintenance planifiée, inspectez le couvercle pour détecter toute isolation contaminée, coutures endommagées, matériel desserré et détérioration liée à la chaleur. Un noyau isolant humide ou chimiquement contaminé doit être examiné plutôt que simplement recouvert à nouveau. La pompe et la tuyauterie doivent également être vérifiées pour détecter toute fuite avant la réinstallation.
L'isolation d'un carter de pompe exposé peut aider à réduire le transfert de chaleur indésirable entre le processus et l'espace de travail environnant. Pour les fluides chauffés, le couvercle peut favoriser la rétention de chaleur à travers le corps de la pompe. Il peut également réduire l'exposition directe aux surfaces chaudes dans les zones industrielles occupées.
Le résultat thermique réel dépend de la température de surface, des conditions ambiantes, du type d'isolation, de l'épaisseur, de la couverture et de la qualité de l'installation. Lorsqu'une température de surface externe spécifique ou une valeur de perte de chaleur est requise, fournissez les conditions de conception afin que la construction puisse être examinée par rapport à l'objectif du projet.
BSTFLEX prend en charge les prototypes, les petites quantités de projet et l'approvisionnement OEM répété. Les couvercles peuvent être produits à partir de dessins techniques, de mesures sur site, de modèles en carton ou en tissu, de photographies ou d'un échantillon physique approuvé. Les numéros de pièce, les étiquettes de section, l'identification du client et les exigences d'emballage peuvent être intégrés pour les programmes répétés.
Pour les travaux de remplacement, expliquez pourquoi le couvercle précédent est remplacé. Une copie directe peut ne pas résoudre les problèmes causés par des dégagements incorrects, des fermetures inaccessibles, une contamination, un poids excessif ou une limite d'isolation inadaptée. Les photographies du couvercle installé et retiré aident à identifier les changements de conception nécessaires.
Normalement, la housse est conçue autour du corps de la pompe et des sections chaudes approuvées plutôt que du moteur électrique. La ventilation du moteur, les roulements, les accouplements, les joints et les composants mobiles doivent rester dégagés, sauf si le fabricant de l'équipement a approuvé une autre disposition.
Uniquement lorsque la géométrie externe, les positions de raccordement et les points d'accès requis sont suffisamment similaires. Pour un ajustement fiable, chaque modèle de pompe ou groupe dimensionnel doit être examiné séparément.
Oui. Les brides peuvent être intégrées à la housse principale ou isolées avec des housses de bride amovibles séparées. Des sections séparées offrent généralement un accès plus pratique lorsqu'une seule connexion nécessite une maintenance.
Des constructions pour l'extérieur sont disponibles avec des tissus extérieurs adaptés, des coutures protégées et des considérations de drainage. La résistance aux intempéries dépend de la conception complète, et pas seulement du revêtement du tissu ; l'orientation et les points d'entrée d'eau doivent donc être examinés.
L'isolation ralentit le transfert thermique mais ne génère pas de chaleur. Lorsque des conditions de gel sont possibles, le système peut nécessiter un traçage thermique correctement conçu ou une autre source de chaleur active en plus de la housse d'isolation amovible.
Oui. Envoyez un échantillon intact ou un échantillon avec les zones endommagées clairement identifiées. Une confirmation dimensionnelle est toujours recommandée car les anciennes housses peuvent s'être étirées, rétrécies ou avoir été modifiées pendant leur utilisation.
Envoyez le plan de la pompe, le modèle de l'équipement, la température de fonctionnement, la quantité et des photographies à BSTFLEX. Nous examinerons la limite d'isolation, la disposition des sections, les matériaux, la méthode de fixation et l'accès à la maintenance avant de confirmer les spécifications de fabrication.
