Les vestes d'isolation thermique amovibles pour tuyaux BSTFLEX sont fabriquées sur mesure pour les sections de tuyaux industriels droits nécessitant une couverture thermique et un accès régulier. Des sections modulaires réutilisables peuvent être réalisées en fonction du diamètre du tuyau, de la longueur isolée, de la température de fonctionnement, du traçage thermique et de l'espace d'installation, avec des matériaux et des fermetures sélectionnés pour l'environnement de service réel.
ordre (moq):
1Une gaine isolante amovible pour tuyauterie est une enveloppe thermique flexible et réutilisable, conçue pour les sections de tuyauterie industrielle qui doivent rester accessibles. Elle offre une alternative à la réfection de l'isolation conventionnelle après inspection, soudage, traçage thermique ou maintenance programmée.
BSTFLEX fabrique chaque gaine en fonction du diamètre du tuyau, de la longueur isolée requise, de la température de service, de l'environnement et de l'espace disponible pour l'installation. Les longues canalisations peuvent être divisées en sections modulaires numérotées, permettant ainsi au personnel de maintenance de ne retirer que la section nécessaire à l'intervention.
Cette page produit concerne l'isolation amovible pour tuyauterie droite. Les brides, pompes, vannes, coudes, tés et réducteurs présentent des formes et des exigences de service différentes et sont mieux isolés par des housses adaptées. Le fait de séparer ces produits permet une meilleure présentation et facilite la commande de pièces de rechange.
Les emplacements typiques comprennent les sections de tuyauterie exposées entre les isolations permanentes, les points d'inspection, les zones de soudure, les raccords de traçage thermique, les zones d'accès aux instruments et les tronçons de tuyauterie courts régulièrement démontés. La gaine peut chevaucher l'isolation adjacente afin de réduire les espaces vides tout en conservant une ligne de démontage dégagée.

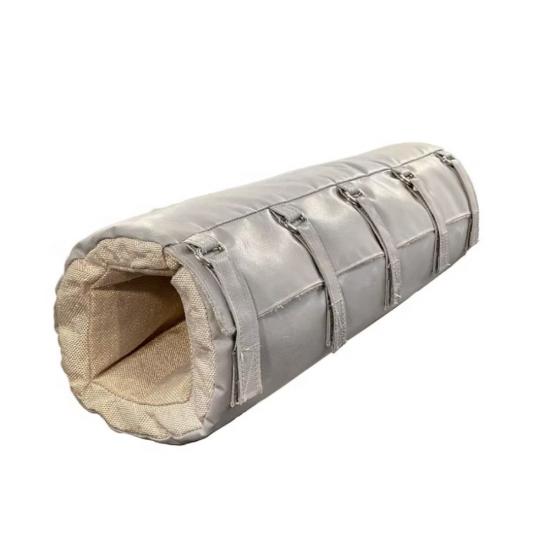

Section enveloppante monobloc avec fermeture longitudinale. Cette conception convient aux canalisations d'une longueur définie où l'enveloppe peut être ouverte et retirée sans être gênée par les équipements environnants.

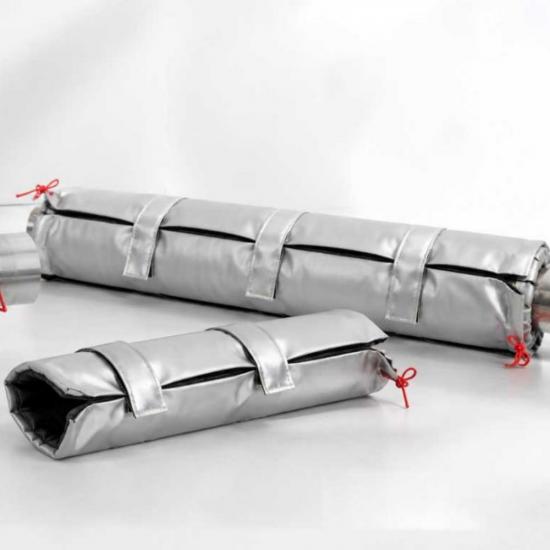

Les longs tronçons peuvent être divisés en sections plus faciles à gérer. Chaque section peut porter une étiquette d'identification permanente indiquant le numéro de la ligne, sa position et la séquence d'installation. Le chevauchement des extrémités permet de réduire les espaces entre les gaines adjacentes.
Une gaine amovible courte peut être installée sur une soudure, un point d'inspection ou un emplacement de test nécessitant un accès périodique. L'isolation permanente environnante reste intacte lors du retrait de la gaine d'accès.
La gaine peut être conçue autour des câbles de traçage thermique, des conduites de traçage vapeur et des boîtes de raccordement homologués. Le traçage thermique constitue un système technique distinct. L'emplacement, la classe de température et les exigences d'accès pour la maintenance doivent être précisés avant la validation de la construction de la gaine.
Pour les aménagements extérieurs, on peut utiliser des tissus extérieurs résistants aux intempéries, des coutures protégées et des détails d'installation qui empêchent les infiltrations d'eau. L'orientation est importante : les fermetures, les chevauchements et les coutures doivent être positionnés de manière à ce que l'eau ne puisse pas s'accumuler à l'intérieur de l'isolant.
| Composant | Options de matériaux typiques | Facteurs de sélection |
|---|---|---|
| veste extérieure | fibre de verre revêtue de silicone, fibre de verre revêtue de PTFEfibre de verre, fibre de verre aluminisée ou autres tissus enduits haute température | Conditions météorologiques, huile, humidité, abrasion, chaleur radiante et de nettoyage |
| noyau thermique | Isolation en fibres de verre aiguilletées, en fibres de silice aiguilletées, en fibres céramiques ou en aérogel | Température du tuyau, objectif thermique, épaisseur et poids autorisés |
| Eyeliner pour le visage | Tissu en fibre de verre, tissu de silice, feuille d'acier inoxydable ou maille d'acier inoxydable | Température de contact, vibrations, état de surface et usure mécanique |
| Système de fixation | Anneaux en D et sangles, crochets et fil de laçage, ressorts, boucles ou autres fermetures réutilisables | Température, espace d'accès, vibrations et fréquence de retrait |
| Renforcement interne | Épingles à quilter, maille en acier inoxydable, coutures renforcées et couches d'usure localisées | Longueur de la section, orientation, mouvement de l'isolant et méthode de manutention |
La température d'un seul matériau ne doit pas être considérée comme la température nominale de l'ensemble de la gaine de tuyauterie. La construction complète comprend le tissu extérieur, l'âme isolante, la doublure, le fil de couture, les fixations et les détails d'installation. Tous les composants doivent être vérifiés en fonction des températures réelles de fonctionnement et d'exposition.
Les manchons pour tuyaux droits sont plus simples que les couvercles de vannes ou de pompes, mais l'ajustement final dépend tout de même de dimensions précises. Veuillez fournir :
Si le tuyau est déjà isolé, précisez si la nouvelle gaine recouvrira le tuyau nu, remplacera l'ensemble d'isolation ou servira uniquement de revêtement extérieur amovible. Ces différentes configurations nécessitent des diamètres finis différents.
Le dispositif de fermeture longitudinale doit rester visible et accessible après installation. Sur les canalisations horizontales, il ne doit pas être positionné à un endroit où des liquides de fuite ou de l'eau de pluie pourraient s'accumuler. Sur les canalisations verticales, les sections se chevauchent et le système de support doit empêcher le glissement vers le bas de la gaine et de l'âme isolante.

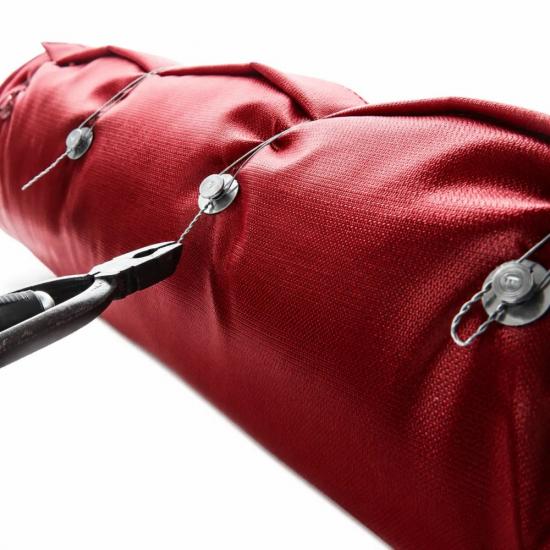

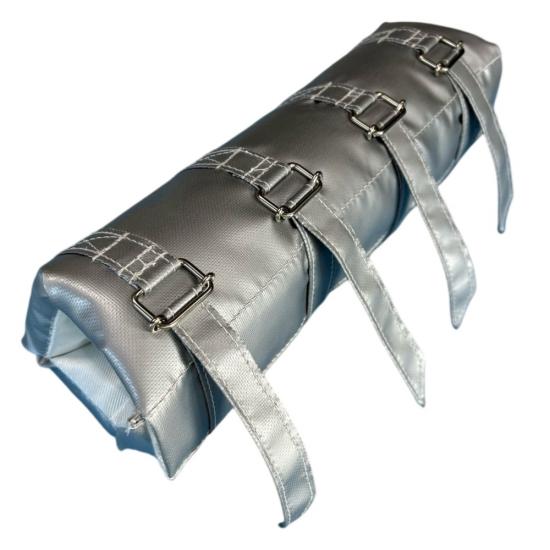

Les anneaux en D avec sangles offrent une tension réglable pour de nombreuses applications industrielles en intérieur. Des crochets, des ressorts et du fil de laçage en acier inoxydable peuvent être utilisés lorsqu'une fermeture entièrement métallique est requise. Le choix approprié dépend de la température d'exposition, des vibrations, de la fréquence d'accès et des pratiques du site.
| Méthode d'isolation | MeilleurAdapté à | Considérations relatives à l'entretien |
|---|---|---|
| gaine isolante amovible pour tuyaux | Sections de tuyauterie industrielle nécessitant un accès répété | Des sections entières peuvent être retirées et réinstallées. |
| film isolant ou ruban adhésif | Petits travaux de tuyauterie, travaux temporaires ou applications où l'enroulement est pratique | Il peut être nécessaire de le déballer et de le remettre en place pendant la réparation. |
| Isolation de tuyaux rigides ou conventionnels | Longues canalisations permanentes avec des exigences d'accès limitées | Certaines sections peuvent nécessiter des découpes ou des reconstructions lors de leur ouverture. |
| Revêtement métallique | Protection de l'isolation classique contre les intempéries et les dommages mécaniques | Fait normalement partie d'un système d'isolation rigide séparé |
Pour les tuyauteries à haute température, la conception est généralement choisie pour limiter les transferts thermiques et la température des surfaces accessibles, tout en permettant la maintenance. Pour les tuyauteries à basse température, la maîtrise de la condensation exige un système pare-vapeur continu et parfaitement étanche. Une simple enveloppe cousue pour service à haute température ne doit pas être systématiquement préconisée pour les applications réfrigérées ou cryogéniques.
L'isolation ralentit le transfert de chaleur sans en produire. Les canalisations exposées au gel peuvent nécessiter, en plus de l'isolation, un système de traçage thermique adapté. La gaine extérieure doit être compatible avec le système de traçage et ne doit pas recouvrir les boîtes de raccordement ni les points d'inspection qui doivent rester accessibles.
Après avoir retiré la veste, posez-la sur une surface propre et sèche plutôt que de la plier brusquement ou de la traîner sur le sol. Avant de la réinstaller, inspectez la housse extérieure, la doublure, les coutures, les fixations et l'âme isolante. Une isolation humide, comprimée ou contaminée chimiquement risque de ne plus offrir les performances escomptées.
Avant la réinstallation de la gaine, la surface du tuyau doit être inspectée afin de détecter toute fuite ou corrosion. Si la corrosion sous l'isolant constitue un risque pour le projet, le calendrier d'inspection et le système de revêtement doivent être définis par le propriétaire de l'infrastructure ou un ingénieur qualifié.
BSTFLEX fournit des prototypes de gaines, des sections de remplacement et assure la production en série pour les projets industriels et les fabricants d'équipements. Les gaines peuvent être fabriquées à partir de schémas de tuyauterie, de plans, de mesures sur site, de gabarits ou d'échantillons homologués. Les options comprennent les numéros d'équipement, les étiquettes de section, le marquage du sens d'installation, un emballage spécial et des combinaisons de matériaux adaptées au projet.
Pour les longues canalisations, fournissez un tableau de sectionnement indiquant la quantité, la longueur et le numéro d'identification de chaque gaine. Cela permet d'associer chaque pièce finie à son emplacement d'installation et simplifie les commandes de remplacement ultérieures.
On peut les regrouper par diamètre et longueur de tuyau courants, mais les dimensions finales doivent également tenir compte de l'épaisseur de l'isolation, de l'isolation adjacente, des fermetures, des chevauchements et du dégagement du site. Il est recommandé d'utiliser des dimensions spécifiques au projet.
Oui. Les modules peuvent être installés en séquence avec chevauchement. Des étiquettes numérotées facilitent la réinstallation de chaque module à son emplacement correct.
Il est possible de l'adapter à un couvercle ajusté adjacent, mais les brides et les coudes sont généralement mieux servis par des sections amovibles séparées. Ces couvercles offrent un ajustement plus précis et permettent d'ouvrir un composant sans retirer l'ensemble du revêtement du tuyau.
Oui, à condition que la conception du traçage thermique, l'emplacement des câbles, la classification de température et les points d'accès requis soient fournis. La gaine isolante ne remplace pas les commandes du système de traçage ni la protection électrique.
Pas automatiquement. L'isolation pour applications à chaud et le contrôle de la vapeur pour applications à froid présentent des exigences de construction différentes. Les applications réfrigérées et cryogéniques nécessitent une analyse spécifique de la condensation, de l'étanchéité à la vapeur, des joints et des traversées.
Oui. Il convient toutefois de vérifier le diamètre d'origine du tuyau et la longueur d'installation requise, car une ancienne gaine peut s'être étirée, comprimée ou avoir été modifiée au cours de son utilisation.
Veuillez envoyer à BSTFLEX le diamètre du tuyau, la longueur isolée, la température de service, les exigences d'isolation, la quantité et des photos de l'installation. Nous examinerons les matériaux, la longueur des sections, le système de fermeture et les chevauchements de votre système de tuyauterie.
