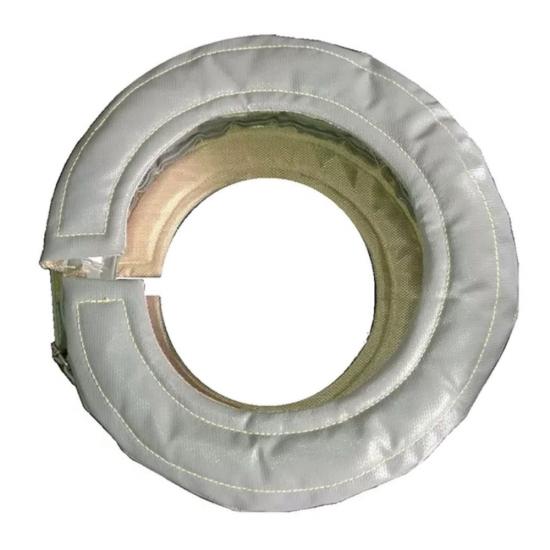

Les housses d'isolation de bride amovibles BSTFLEX sont fabriquées sur mesure en fonction du diamètre de la bride, de la taille du tuyau, de la saillie des boulons et de l'espace d'installation disponible. La construction multicouche réutilisable aide à contrôler la perte de chaleur et la température de surface exposée tout en permettant d'ouvrir le joint de bride pour l'inspection ou l'entretien sans détruire l'isolation.
ordre (moq):
1Une housse d'isolation de bride amovible est une enveloppe thermique sur mesure conçue pour les assemblages à brides boulonnées dans les systèmes de tuyauterie industrielle. Elle comble l'espace d'isolation autour du corps de la bride, des boulons et de l'isolation adjacente de la tuyauterie tout en préservant l'accès au joint pour l'inspection, le serrage, l'entretien ou le remplacement.
BSTFLEX fabrique chaque housse de bride en fonction des dimensions réelles de l'équipement plutôt que selon une forme standard en stock. Les clients peuvent envoyer un dessin, une fiche de mesures, des photographies ou un échantillon physique. La géométrie de la housse, l'épaisseur de l'isolation, le système de tissu et le dispositif de fixation sont ensuite sélectionnés en fonction de la température de fonctionnement, de l'environnement de service et des exigences de maintenance.
Les assemblages à brides sont fréquemment laissés exposés car l'isolation rigide est difficile à retirer et à réinstaller autour des boulons et des profils irréguliers. Une bride chaude non isolée peut devenir une source concentrée de perte de chaleur et créer une surface brûlante à proximité des opérateurs, des câbles ou des équipements voisins.
Une housse d'isolation amovible correctement ajustée offre une couverture thermique sans sceller le joint de manière permanente. Lorsque l'entretien est nécessaire, les fixations peuvent être libérées et la housse complète retirée. Une fois le travail terminé, la même housse peut normalement être réinstallée, évitant ainsi la découpe et le remplacement répétés de l'isolation conventionnelle.
Le diamètre extérieur seul ne suffit pas pour fabriquer une housse de bride fiable. La longueur des boulons, l'épaisseur de l'isolation de la tuyauterie, la largeur de la bride, les raccords adjacents et le dégagement pour l'installation peuvent tous affecter le modèle fini. BSTFLEX examine l'assemblage complet avant de confirmer la construction.
La housse peut être fabriquée sous forme d'enveloppe monobloc ou de construction divisée lorsque l'accès est limité. Des ouvertures, des chevauchements, des bords renforcés et des découpes locales peuvent être intégrés pour les supports, les drains, les instruments ou la tuyauterie voisine. Des étiquettes d'identification peuvent également être ajoutées lorsqu'une installation utilise de nombreuses housses similaires.
| Section de la housse | Options de matériaux disponibles | Considérations de sélection |
|---|---|---|
| Housse extérieure | Fibre de verre enduite de silicone, PFibre de verre enduite de TFE, fibre de verre aluminisée ou autres tissus enduits résistants à la chaleur | Conditions météorologiques, huile, humidité, abrasion, chaleur rayonnante et nettoyage |
| Âme isolante | Matelas d'aiguilletage en fibre de verre, matelas d'aiguilletage en silice, isolation en fibre céramique ou isolation à base d'aérogel | Température de fonctionnement, épaisseur requise, dégagement disponible et objectif thermique |
| Doublure côté chaud | Tissu en fibre de verre, tissu en silice, feuille d'acier inoxydable ou treillis en acier inoxydable | Température de contact direct, vibrations, abrasion et environnement de processus |
| Système de fixation | Anneaux en D et sangles, crochets en acier inoxydable et fil de laçage, ressorts, boucles ou autres fermetures amovibles | Espace d'installation, fréquence de retrait, vibrations et température d'exposition |
| Renforcement | Treillis en acier inoxydable, coutures renforcées, protection des bords, épingles de matelassage ou matériel de support | Taille de la housse, orientation, mouvement et charge mécanique |
Les indices de température des matériaux ne peuvent pas être appliqués à la housse finie sans examiner l'assemblage complet. Le tissu extérieur, l'âme isolante, la doublure, le fil, les fixations et la méthode d'installation doivent fonctionner ensemble dans les conditions de service réelles.
BSTFLEX peut fabriquer des housses d'isolation pour les brides à face surélevée, les brides à face plate, les raccords de tuyauterie et autres assemblages boulonnés. Les conceptions peuvent être adaptées aux conduites horizontales, à la tuyauterie verticale, aux assemblages de vannes à couplage serré et aux brides positionnées près des murs, des supports ou d'autres équipements.
Des informations précises sur le projet permettent d'éviter les interférences avec les boulons, les supports et l'équipement à proximité. Pour une nouvelle housse d'isolation de bride, fournissez autant de détails que possible parmi les suivants :
Pour les assemblages complexes, une photographie avec des dimensions marquées ou un simple dessin coté est généralement plus utile qu'une simple taille de bride. BSTFLEX peut également travailler à partir d'un échantillon approuvé lorsque les commandes répétées nécessitent un ajustement constant.
La méthode de fixation doit correspondre à la fois à la température de travail et à la manière dont les équipes de maintenance manipulent la housse. Les anneaux en D avec sangles offrent une tension réglable et conviennent à de nombreuses applications industrielles générales. Des crochets en acier inoxydable, du fil de laçage et des ressorts sont disponibles lorsque des températures plus élevées, des vibrations ou un accès fréquent nécessitent une fermeture entièrement métallique.
Le modèle peut inclure des rabats de recouvrement autour des ouvertures de tuyaux pour réduire les espaces exposés. Des languettes de traction renforcées et des fermetures clairement positionnées peuvent simplifier le retrait tout en portant des gants industriels. Lorsque l'orientation est importante, des étiquettes permanentes peuvent identifier le numéro d'équipement, le sens du flux ou la position d'installation.
Une housse d'isolation de bride et une protection de bride ont des objectifs différents. La housse d'isolation est un produit thermique multicouche destiné à réduire le transfert de chaleur et à permettre un accès amovible. Une protection de bride ou un écran anti-éclaboussures est principalement conçu pour aider à contenir ou à signaler les fuites d'un raccord de bride sous pression.
Un produit ne doit pas être automatiquement considéré comme un substitut à l'autre. Si un projet nécessite à la fois une isolation thermique et une protection contre les fuites, la conception doit être examinée en fonction du fluide de traitement, de la pression, du drainage, des exigences d'inspection et des procédures de sécurité.
BSTFLEX prend en charge les prototypes uniques, les housses de remplacement et la production OEM répétée. Les housses peuvent être fabriquées à partir de dessins clients, de mesures sur site, de photographies, de modèles ou d'échantillons approuvés. Pour les programmes répétés, les numéros de pièce, les étiquettes d'identification et les exigences d'emballage peuvent être intégrés dans la spécification de production.
Les projets de remplacement doivent inclure des informations sur la construction de la housse précédente et la raison du remplacement. Les dommages causés par la chaleur, l'exposition aux produits chimiques, les fixations déchirées, un mauvais ajustement ou un accès de maintenance limité peuvent nécessiter un matériau ou un modèle différent plutôt qu'une copie directe.
Elles sont normalement fabriquées sur commande car le diamètre de la bride, la saillie des boulons, l'isolation du tuyau et le dégagement d'installation diffèrent selon les systèmes. Les données de bride standard peuvent être utilisées comme point de départ, mais l'assemblage installé doit être vérifié avant la production.
Oui. Le produit est conçu pour être ouvert et réinstallé lors de l'inspection ou de la maintenance. La durée de vie réelle dépend de la température, de la manipulation, de la contamination, des dommages mécaniques et de la compatibilité des matériaux sélectionnés avec l'environnement de fonctionnement.
Oui, mais une enveloppe combinée vanne-bride n'est pas toujours la meilleure solution. Des housses séparées peuvent permettre un accès plus rapide à un composant, tandis qu'une housse combinée peut réduire les coutures et les espaces exposés. BSTFLEX peut examiner les deux options à partir du plan de l'équipement.
Oui. Les conceptions pour l'extérieur peuvent utiliser des tissus extérieurs résistants aux intempéries, des coutures protégées, des détails de drainage et des fermetures adaptées. La housse finie doit tout de même être installée de manière à ce que l'eau ne puisse pas s'accumuler à l'intérieur du système d'isolation.
Dans les achats industriels, ces termes sont souvent utilisés pour désigner le même type général d'isolation flexible amovible. « Housse d'isolation de bride » est le nom de produit le plus clair car il identifie à la fois le composant isolé et la fonction du produit.
Oui. Un échantillon utilisable peut aider à confirmer la forme, les fermetures et la séquence d'installation. Tout problème d'ajustement connu ou zone endommagée doit être identifié afin qu'ils ne soient pas reproduits dans la nouvelle housse.
Envoyez les dimensions de la bride, la température de fonctionnement, la quantité, des photographies et les plans disponibles à BSTFLEX. Nous examinerons la structure des couches, la méthode de fixation, l'espace d'installation et l'approche de fabrication pour votre application.
