Sélectionner unruban d'étanchéité pour têtardIl ne s'agit pas simplement de choisir un diamètre d'ampoule. Deux joints d'étanchéité présentant un profil extérieur identique peuvent se comporter très différemment selon le tissu de revêtement, l'âme interne et le traitement de surface de leurs matériaux.
Pour les fours industriels, les chaudières et les enceintes chauffées, la manière la plus utile de spécifier un joint en forme de têtard est de le considérer comme une combinaison technique de trois éléments :revêtement extérieur, noyau interne et profil fini.
Le revêtement textile extérieur détermine en grande partie la capacité d'exposition du joint. Le noyau contrôle la compression et la récupération. Les dimensions du bulbe et de la queue déterminent l'ajustement du joint fini à l'équipement.
BSTFLEX fabriqueRubans d'étanchéité pour têtards et joints d'étanchéité haute température pour têtardsavec différents revêtements en fibre de verre, silice, céramique, basalte, aramide et textile enduit, associés à des âmes en fibre, acier inoxydable et Inconel.
Le termeruban d'étanchéité pour têtarddécrit une famille de profils d'étanchéité flexibles plutôt qu'une spécification de matériau fixe.
Cette distinction est importante lors de l'approvisionnement en joints de rechange. Un produit décrit uniquement comme « ruban en forme de têtard » n'indique pas à un ingénieur si l'ampoule contient de la corde en fibre de verre, de la fibre céramique, un treillis en acier inoxydable ou un renfort en Inconel.
Une spécification utile devrait identifier :
Le revêtement est le textile apparent qui entoure l'ampoule. Il forme généralement aussi la partie plate servant à fixer le joint à l'équipement.
Le choix des matériaux de revêtement doit se faire en fonction de l'exposition à la chaleur, à l'abrasion, à la chaleur rayonnante, au contact chimique et aux conditions de processus environnantes.
La fibre de verre est un point de départ pratique pour de nombreuses applications d'étanchéité thermique industrielles. Elle offre une structure tissée flexible qui peut être façonnée autour de différents matériaux de noyau.
L'avantage principal ne réside pas seulement dans la fibre de verre elle-même, mais aussi dans le nombre de configurations de noyau qui peuvent être construites en dessous.

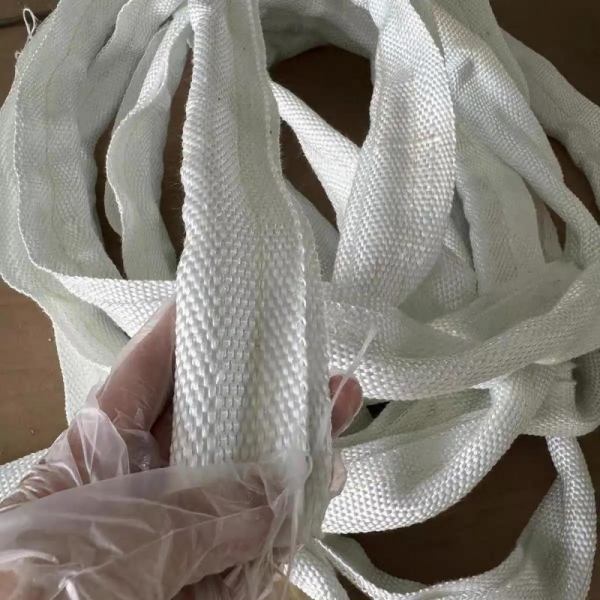

Pour une construction souple entièrement en fibres, BSTFLEX fabrique leRevêtement en fibre de verre, âme en fibre de verre, joint en forme de têtardLe noyau en fibre de verre offre une réponse à la compression relativement souple sans renfort métallique.

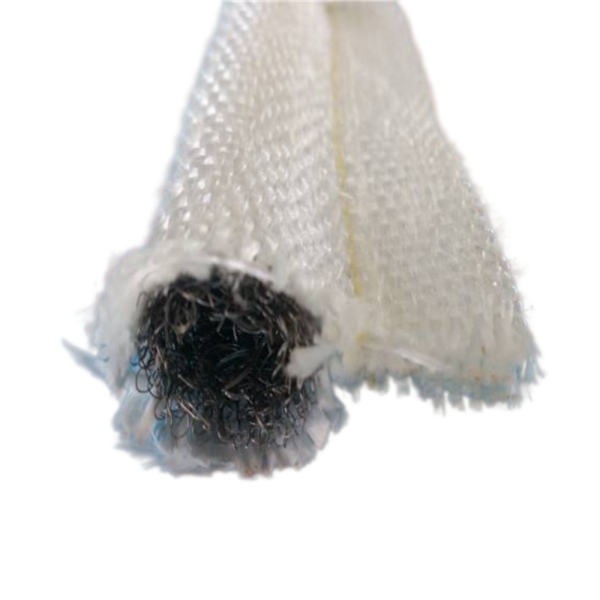

Lorsque le soutien mécanique est plus important, leJoint en forme de têtard avec revêtement en fibre de verre et âme en acier inoxydableassocie un revêtement textile à un noyau métallique renforcé.
Pour les applications nécessitant un affaissement plus important du bulbe et une force de fermeture plus faible, leJoint en forme de têtard à âme creuse en acier inoxydable et revêtement en fibre de verreoffre une autre caractéristique de compression.
On envisage l'utilisation d'un tissu de silice lorsque les conditions thermiques dépassent la plage pratique des constructions standard en fibre de verre ou lorsque le cahier des charges exige un revêtement textile résistant à des températures plus élevées.
Le couvercle peut être associé à différents noyaux au lieu d'utiliser automatiquement de la silice sur l'ensemble du joint.
Par exemple, leJoint en forme de têtard à noyau céramique recouvert de tissu de siliceassocie une surface textile en silice à un noyau en fibre céramique compressible.
Pour les applications nécessitant un renforcement interne métallique, leJoint d'étanchéité haute température type têtard avec revêtement en tissu de silice et noyau en Inconelelle utilise une approche d'ingénierie différente : le tissu de silice protège de l'environnement thermique exposé tandis que le noyau en Inconel assure le support métallique interne.
Les revêtements textiles en céramique sont utilisés dans des conditions d'étanchéité thermique plus exigeantes, nécessitant une construction en fibres haute température.
Là encore, le choix du noyau modifie le comportement du joint fini.

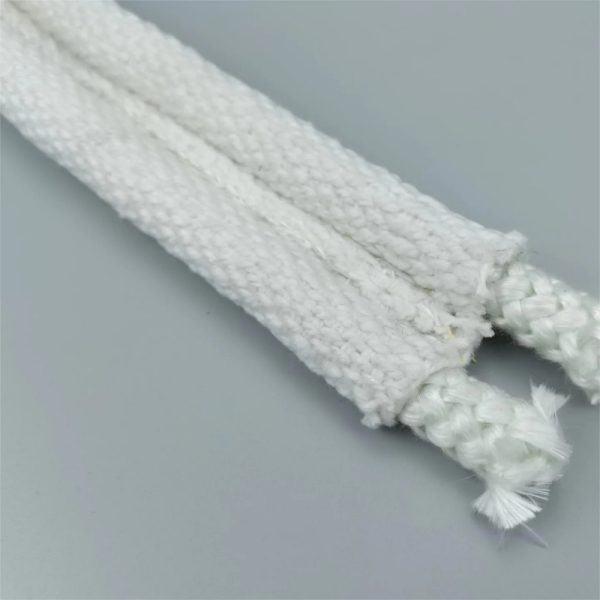

LeJoint en forme de têtard pour revêtement en tissu céramique et noyau en céramiquepropose une configuration textile/fibre entièrement céramique.
En revanche, leJoint en forme de têtard pour revêtement en tissu céramique et noyau en Inconelutilise un renfort métallique sous le revêtement en céramique.
Lorsque l'application implique également un frottement important ou une exposition mécanique, une armature métallique supplémentaire peut être incorporée.Bas en Inconel, revêtement en tissu céramique, noyau en céramique, joint en forme de têtardest conçu autour de ce concept de construction multicouche.
Un revêtement ou un traitement peut modifier les caractéristiques de surface d'un joint en fibre de verre sans modifier la famille de fibres sous-jacente.
LeRuban d'étanchéité en fibre de verre recouvert de vermiculite, type têtardIl est destiné à l'étanchéité thermique industrielle nécessitant une surface en fibre de verre traitée et une construction à âme renforcée.
Ce type de construction concerne les portes de fours, les chaudières, les fours, les fours de cuisson et autres équipements de traitement thermique.
Le revêtement en silicone répond à des exigences différentes de celles du traitement à la vermiculite.
Une surface en fibre de verre revêtue de silicone peut offrir un revêtement extérieur plus lisse, des caractéristiques de manipulation améliorées et une résistance accrue à certaines agressions environnementales.

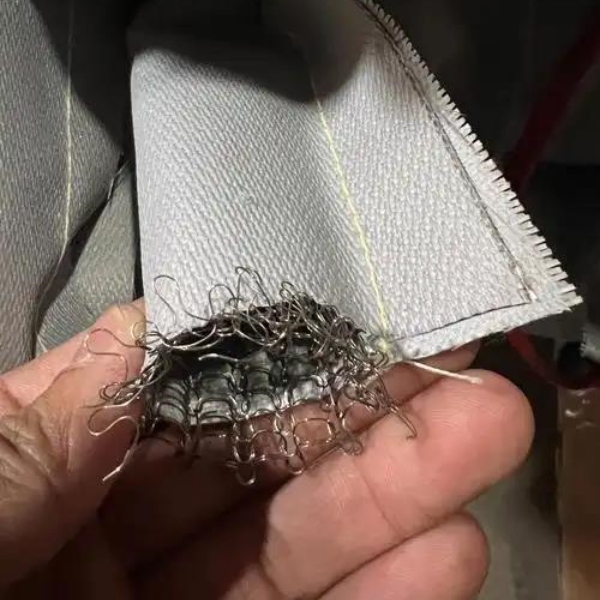

LeJoint en fibre de verre enduit de silicone pour têtardIl est donc préférable de le considérer comme une gamme de produits à part entière plutôt que comme un substitut à tous les joints en fibre de verre haute température.
Lorsque la résistance chimique, les caractéristiques de démoulage de surface ou la propreté du processus sont importantes, la fibre de verre revêtue de PTFE peut être envisagée.
BSTFLEX fabrique leJoint en forme de têtard avec revêtement en PTFE, âme en fibre de verre et revêtement en forme de têtardavec un noyau interne en fibre de verre.
Le PTFE présentant ses propres limitations thermiques, sa construction doit être choisie en fonction de la combinaison réelle de température et d'exposition chimique plutôt qu'en fonction de la température seule.
La chaleur rayonnante pose un défi d'étanchéité différent de celui posé par la température de contact direct.
Pour les équipements exposés à un rayonnement important, une surface réfléchissante peut être intégrée à la structure du joint.
LeJoint en fibre de verre aluminisée en forme de têtardassocie un substrat textile en fibre de verre à une surface réfléchissant la chaleur pour les applications où la gestion de la chaleur rayonnante fait partie des exigences d'étanchéité.
La fibre de basalte offre une autre option de fibre minérale pour l'étanchéité thermique industrielle.

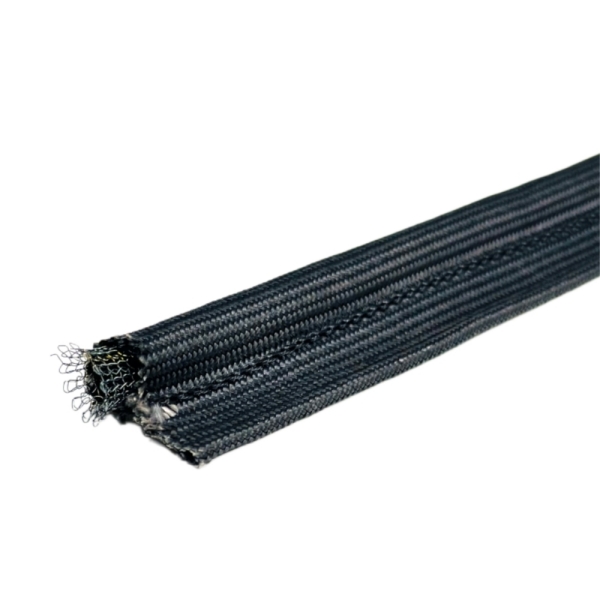

LeRevêtement en tissu de basalte, âme en treillis métallique, joint en forme de têtardElle associe un revêtement en basalte tissé à une âme interne en treillis métallique, offrant un équilibre entre la flexibilité du textile et le renforcement mécanique.
Dans certains environnements d'étanchéité, l'accent est davantage mis sur la résistance à l'abrasion et à la durabilité mécanique que sur l'obtention de la température de fonctionnement la plus élevée possible.
Dans ces conditions, un textile en aramide peut être associé à une âme en fibre thermique.
LeJoint en forme de têtard à âme en fibre de verre et revêtement en aramideutilise cette approche en combinant un revêtement extérieur en aramide avec un noyau interne en fibre de verre.

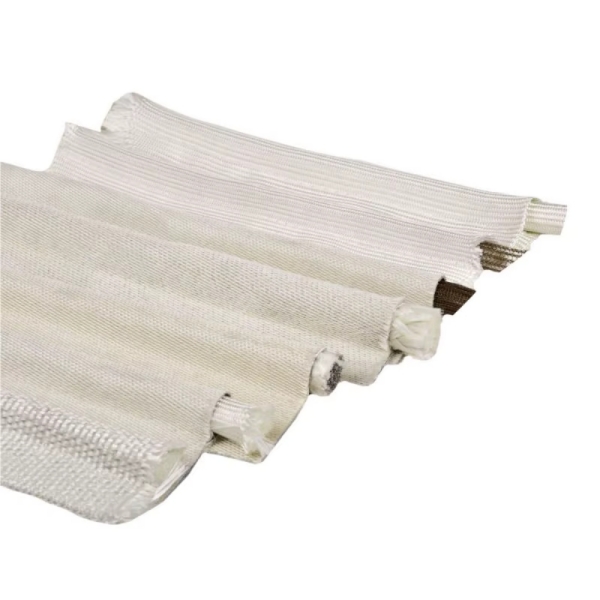

Dans les spécifications des joints haute température, le matériau de revêtement fait l'objet d'une attention particulière, mais le noyau peut être tout aussi important.
Le noyau influence la facilité avec laquelle l'ampoule se comprime, la fermeté avec laquelle elle repousse la surface d'accouplement et la qualité de la récupération du profil après l'ouverture de la porte.
Un noyau en fibre de verre permet d'obtenir un joint souple et non métallique. Il est particulièrement adapté aux situations où la flexibilité et la conformabilité priment sur le renforcement métallique.
La densité et la construction du noyau en fibre de verre influencent la force de fermeture et le comportement en compression du joint fini.
La fibre céramique peut être utilisée lorsque le noyau lui-même doit être adapté à des environnements thermiques plus exigeants.
Il peut être combiné avec du tissu céramique ou du tissu de silice en fonction de la surface extérieure requise et de la construction totale du joint.
Un noyau en acier inoxydable apporte un renfort métallique à l'ampoule.
Cette construction permet d'offrir un meilleur soutien structurel et une résilience utile lorsque le joint subit des cycles de compression répétés.
Cela concerne particulièrement les portes et panneaux industriels qui s'ouvrent fréquemment pendant la production ou la maintenance.

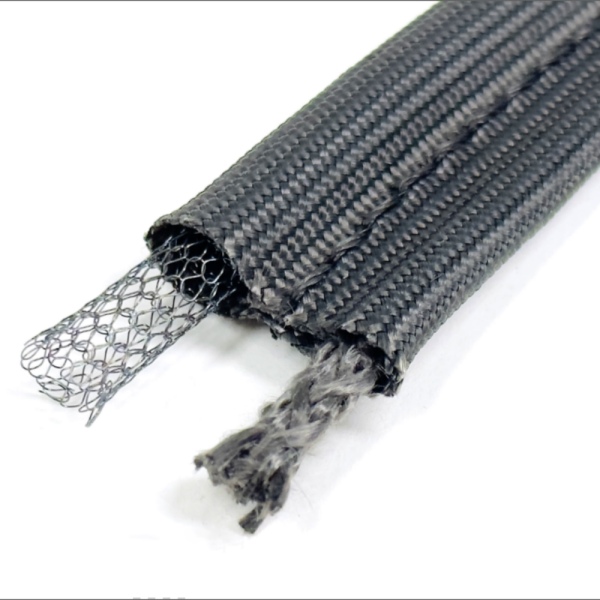

Il ne faut pas confondre un noyau métallique creux avec un noyau plein ou en treillis dense classique.
Sa structure à centre ouvert permet à l'ampoule de se comprimer plus facilement sous la pression. Cela peut réduire la force nécessaire à la fermeture de l'équipement tout en permettant au joint de s'adapter à de plus grandes variations d'espace d'étanchéité.
Pour cette raison, unjoint en forme de têtard à noyau creuxpeut s'avérer particulièrement utile sur les grandes portes, les trappes d'accès et les surfaces de contact irrégulières.
Le renforcement en Inconel est envisagé lorsque le noyau métallique lui-même doit fonctionner dans un environnement thermique plus exigeant.
Il peut être associé à des revêtements en silice ou en céramique pour créer un joint dans lequel le textile extérieur et le renfort intérieur sont sélectionnés pour une utilisation intensive.
Les âmes en treillis métallique offrent un bon compromis entre renforcement métallique et compressibilité.
L'alliage de la maille, le diamètre du fil, la densité du tricot et la géométrie du noyau peuvent tous influencer la façon dont l'ampoule réagit sous charge.
| Construction | École primairearactéristique | Raison typique de sélection |
|---|---|---|
| Fibre de verre + âme en fibre de verre | Compression souple et non métallique | Étanchéité thermique générale des portes |
| Noyau en fibre de verre et acier inoxydable | Ampoule renforcée | Compression répétée et soutien mécanique |
| Fibre de verre + âme creuse en acier inoxydable | compressibilité élevée | Force de fermeture réduite et écarts inégaux |
| Noyau en silice et céramique | Construction en fibres haute température | Équipement thermique exigeant |
| Noyau en silice et Inconel | Revêtement haute température avec renfort métallique | Conditions thermiques et mécaniques extrêmes |
| Céramique + Noyau en céramique | Système textile/fibre haute température | Fours et étuves |
| Noyau en céramique et Inconel | Revêtement haute température avec noyau renforcé | Équipements thermiques nécessitant un support métallique |
| Fibre de verre PTFE + âme en fibre de verre | Surface revêtue et noyau tendre | environnements chimiques ou spécifiques aux procédés |
| Fibre de verre aluminisée | surface extérieure réfléchissante | Exposition à la chaleur radiante |
| Âme en basalte et treillis métallique | Textile minéral renforcé | Étanchéité thermique et mécanique |
| Noyau en aramide et fibre de verre | Textile résistant avec âme en fibres douces | Applications sensibles à l'abrasion |
L'une des erreurs d'achat les plus fréquentes consiste à commander un joint de rechange en se basant uniquement sur son diamètre extérieur.
Considérons trois joints en forme de têtard ayant le même diamètre nominal d'ampoule :
Leurs dimensions extérieures peuvent sembler similaires, mais la force nécessaire pour comprimer chaque bulbe peut être sensiblement différente.
Cela influe sur la pression de fermeture de la porte, l'étanchéité et le comportement à long terme.
Pour les projets de remplacement, il convient donc d'identifier, dans la mesure du possible, la structure de base d'origine.
Le profil en forme de bulbe et de queue est particulièrement utile lorsqu'un joint compressible doit rester fixé mécaniquement à une porte, un cadre, une trappe ou un panneau.
Les applications industrielles typiques comprennent :
La porte d'un four industriel présente un problème d'étanchéité à la fois thermique et mécanique.
Le joint peut subir des milliers de cycles de compression tandis que le cadre de la porte lui-même se dilate et se contracte en fonction des variations de température de fonctionnement.
Un noyau souple en fibre de verre peut convenir lorsque la faible force de fermeture et la conformité sont prioritaires. Un noyau en acier inoxydable peut être choisi lorsqu'une résistance mécanique accrue est requise. Un noyau métallique creux constitue une autre option lorsqu'une compression importante est nécessaire.
C’est pourquoi la simple mention « joint de porte de four en fibre de verre » est souvent insuffisante pour un remplacement conçu par un professionnel.
Les applications de four mettent davantage l'accent sur la capacité de température des matériaux.
En fonction de l'exposition réelle, la fibre de verre peut être remplacée ou complétée par de la fibre de verre traitée à la vermiculite, de la silice ou des constructions textiles en céramique.
Il faut également tenir compte du noyau interne. Un boîtier extérieur résistant aux hautes températures ne garantit pas automatiquement que tous les noyaux internes soient adaptés au même environnement de fonctionnement.
L'ensemble du système de joint d'étanchéité doit être évalué comme une construction complète.
Les fours et les systèmes de traitement thermique peuvent combiner des températures élevées avec des cycles thermiques fréquents et des variations dimensionnelles.
Dans ce contexte, les revêtements textiles en silice et en céramique prennent une importance particulière, tandis que les options de noyau en fibre céramique et en Inconel permettent d'adapter la construction interne aux conditions d'utilisation.
La température n'est pas le seul facteur à prendre en compte pour l'étanchéité des conduits et des registres.
Les vibrations, la pression, l'alignement des surfaces, la fréquence d'ouverture et la composition chimique du gaz de procédé peuvent également influencer le choix des matériaux.
Un profilé à âme creuse peut s'avérer utile lorsque l'alignement des panneaux varie, tandis qu'une âme métallique renforcée peut être préférable lorsque le joint est soumis à des cycles mécaniques répétés.
Un processus de sélection pratique devrait commencer par l'équipement lui-même plutôt que par le contenu d'un catalogue.
Consignez la température normale continue, la température de pointe prévue et indiquez si le joint est exposé directement à des gaz chauds, à de la chaleur rayonnante ou seulement à la température du châssis de l'équipement.
Vérifier la présence d'huiles, de produits chimiques, d'humidité, d'abrasion, de poussière, de contamination du procédé et de chaleur rayonnante.
Mesurez l'espace en position fermée. Si possible, vérifiez plusieurs points autour de la porte, car l'espace peut ne pas être uniforme.
L'ampoule doit se comprimer suffisamment pour maintenir le contact sans créer une force de fermeture excessive.
Choisissez la fibre de verre, la silice, la céramique, le basalte, l'aramide ou un tissu enduit approprié en fonction de l'environnement extérieur.
Choisissez une âme en fibre, en acier inoxydable, en acier inoxydable creux, en Inconel ou autre, en fonction de la fermeté, de la récupération et de la résistance à la température requises.
La largeur et l'épaisseur de la queue doivent être compatibles avec la bande de retenue, les vis, les rivets, les clips, les boulons ou le canal de montage utilisés sur l'équipement.
Pour un appareil neuf ou de remplacementruban d'étanchéité pour têtardFournir des données complètes sur l'application réduit le risque de choisir la mauvaise construction.
Les combinaisons standard des catalogues constituent des points de départ utiles, mais elles ne couvrent pas tous les problèmes d'étanchéité industrielle.
BSTFLEX peut développer des joints en forme de têtard sur mesure en modifiant le matériau de couverture, le revêtement, le noyau interne, le diamètre de l'ampoule, la largeur de la queue et le profil fini.
Cela permet à un fabricant d'équipement d'origine (OEM) ou à un ingénieur de maintenance de spécifier un joint adapté à l'environnement d'exploitation réel plutôt que d'accepter une construction standard unique.
La logique d'ingénierie peut se résumer ainsi :
Matériau de revêtement + Construction du noyau + Géométrie du profil + Conditions d'application = Joint d'étanchéité en forme de têtard fini
Le ruban d'étanchéité en forme de têtard est un profilé d'étanchéité flexible composé d'un bulbe compressible et d'une languette de fixation plate. Ce terme peut désigner différentes combinaisons de revêtement et d'âme plutôt qu'un matériau spécifique.
Les options courantes comprennent les tissus en fibre de verre, silice, céramique, basalte et aramide, ainsi que la fibre de verre avec des constructions de surface en silicone, PTFE, vermiculite ou aluminisée.
Selon sa conception, l'ampoule peut contenir de la fibre de verre, de la fibre de silice ou de la fibre céramique, un treillis métallique en acier inoxydable, un treillis creux en acier inoxydable, un treillis en Inconel ou un autre noyau technique.
Les âmes en fibres offrent généralement une compression plus souple que les armatures métalliques denses, bien que leur fermeté réelle dépende de leur densité et de leur construction. Les âmes métalliques creuses peuvent également offrir une compressibilité élevée associée à la résilience métallique.
Un noyau creux est utile lorsque l'ampoule doit se comprimer fortement, que l'équipement a une force de fermeture limitée ou que l'espace d'étanchéité varie autour de la porte ou du panneau.
Les noyaux en Inconel sont envisagés pour les applications thermiques exigeantes où le renfort métallique lui-même requiert une résistance aux hautes températures et une stabilité mécanique.
Oui. L'association de différents matériaux est l'un des principaux avantages de la conception des joints en forme de têtard. La silice peut être combinée à des âmes en céramique ou en Inconel, le tissu céramique à des âmes en céramique ou métalliques, et la fibre de verre à des âmes en fibre, en acier inoxydable ou métalliques creuses.
Oui. Un joint existant, un dessin en coupe, des photographies et les dimensions de l'équipement peuvent être utilisés pour développer un profil OEM ou de remplacement.
Il n'existe pas de ruban d'étanchéité en forme de têtard idéal pour tous les fours, étuves ou enceintes thermiques. La solution appropriée dépend de l'interaction entre le couvercle, le noyau et le profilé dans les conditions réelles d'utilisation.
BSTFLEX fabrique des produits sur mesurejoints en forme de têtard, joints d'étanchéité en forme de têtard et rubans adhésifs pour joints en forme de têtardutilisation de multiples matériaux textiles, revêtements, âmes en fibres et options de renforcement métallique.
