Choisir le bongaine de tuyau en KevlarIl ne s'agit pas seulement d'adapter le diamètre du flexible. Dans les systèmes hydrauliques, la gaine doit être adaptée à l'environnement de travail réel : niveau d'abrasion, mouvements, contact avec des arêtes vives, exposition à la chaleur, méthode d'installation et durée de vie prévue.
Les flexibles hydrauliques tombent souvent en panne à cause de l'usure de leur revêtement extérieur en caoutchouc. Une fois ce revêtement coupé, éraflé ou usé, la couche de renfort peut se retrouver exposée, augmentant ainsi les risques de fuite, d'arrêt de production et de coûts de remplacement. Un manchon en Kevlar adapté offre une protection renforcée autour du flexible et contribue à limiter ce type de dommages.
Ce guide explique comment les ingénieurs, les entreprises d'assemblage de flexibles, les fabricants d'équipement d'origine (OEM) et les équipes de maintenance peuvent choisir le bon flexible.gaine en Kevlar pour flexible hydrauliquepour les applications exigeantes.
Avant de sélectionner ungaine de tuyau en aramideIl faut d'abord déterminer le type de dommages subis par le tuyau. Différents types de dommages nécessitent différentes structures de gaine et différents niveaux de protection.
| État des dommages | Cause commune | Focus recommandé |
| Abrasion de surface | Le tuyau frotte contre des cadres métalliques, des supports ou d'autres tuyaux. | gaine en Kevlar résistante à l'abrasion |
| Couper ou trancher | Arêtes vives en acier, tôle, rainures de guidage ou pièces de machines brutes | manchon en Kevlar résistant aux coupures |
| Mouvement répété | Vérins hydrauliques, bras robotisés, flèches ou sections de machines mobiles | manchon de protection souple en Kevlar |
| Chaleur et usure | Tuyau acheminé à proximité de moteurs ou de surfaces de machines chaudes | gaine de tuyau en Kevlar résistante à la chaleur |
| Large zone de contact | Gros faisceaux de tuyaux, zones de routage plates ou composants irréguliers | manche en aramide tissé plat |
Si le tuyau frotte principalement contre les pièces de la machine environnante, la résistance à l'abrasion doit être la priorité absolue. S'il se trouve à proximité d'arêtes métalliques embouties ou de supports pointus, la résistance aux coupures devient primordiale. En cas de mouvement continu, la flexibilité et la stabilité de la gaine doivent également être prises en compte.
Un dimensionnement correct est essentiel. Un manchon trop serré peut être difficile à installer et limiter le mouvement du tuyau. Un manchon trop lâche peut se déplacer pendant le fonctionnement et exposer le tuyau à des points d'usure importants.
Avant de commander unmanchon de protection en Kevlar, mesurer ou confirmer :
Pour les flexibles avec raccords de grande taille, la méthode d'installation est primordiale. Certaines gaines sont plus faciles à installer avant le sertissage des extrémités du flexible, tandis que d'autres peuvent nécessiter un dimensionnement spécifique ou une conception plus large pour passer sur les raccords.

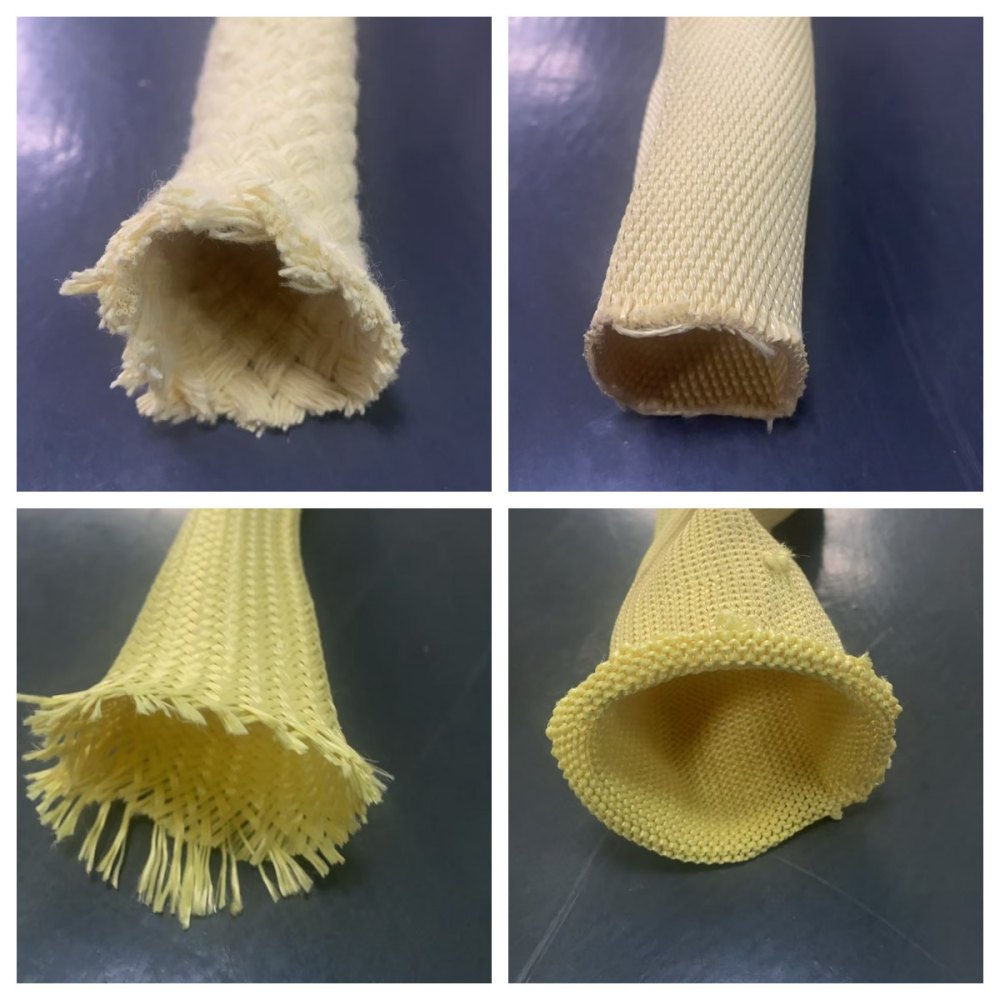

Les gaines de tuyaux en Kevlar peuvent être fabriquées selon différentes structures. La structure influe sur les performances de protection, la flexibilité, l'installation et la surface couverte.
La gaine tressée en Kevlar est l'une des solutions les plus courantes pour la protection des flexibles hydrauliques. Sa structure tressée assure une protection optimale et une excellente résistance à l'abrasion, au frottement et à l'usure mécanique.
Il convient aux tuyaux hydrauliques ronds, aux tuyaux en caoutchouc, aux tubes pneumatiques et aux ensembles de tuyaux industriels exposés à des dommages par contact répété.
Produit recommandé :Gaine de protection tressée en Kevlar pour tuyau.
Lorsque le tuyau est soumis à une forte usure, une gaine tressée renforcée contre l'abrasion offre une protection de surface accrue. Cette structure est particulièrement adaptée aux équipements où les tuyaux frottent contre des composants métalliques, d'autres tuyaux ou des surfaces rugueuses pendant leur fonctionnement.
Produit recommandé :Gaine tressée en Kevlar résistante à l'abrasion.
Une gaine en Kevlar tricotée est utile lorsque la flexibilité et l'adaptabilité priment sur la rigidité structurelle maximale. Elle épouse plus facilement les courbes, les formes irrégulières et les mouvements des assemblages.
Produit recommandé :Manches en Kevlar et aramide tricotées.
Un manchon plat en aramide tissé convient aux applications nécessitant une protection étendue. Il est particulièrement utile pour les faisceaux de tuyaux de grande taille, les surfaces de contact importantes ou les configurations spécifiques où un manchon rond standard ne s'avère pas optimal.
Produit recommandé :Gaine de tuyau en Kevlar aramide tissée à plat.
Différentes machines engendrent différents problèmes de protection des flexibles. Un même manchon n'est pas forcément le plus adapté à tous les systèmes hydrauliques.
| Type d'équipement | Risque typique lié aux tuyaux | Type de manche suggéré |
| Excavatrices et chargeuses | Friction, vibrations, mouvement de la flèche, contact métallique | Gaine de tuyau tressée en Kevlar |
| machines agricoles | Poussière, mouvements répétés, traînement du tuyau, contact avec le châssis | manchon en aramide résistant à l'abrasion |
| systèmes hydrauliques industriels | Acheminement dense des tuyaux et contact avec les châssis des machines | gaine de protection de tuyau en Kevlar |
| Systèmes robotiques | flexion continue et mouvement du câble ou du tuyau | Manchon en Kevlar tricoté ou souple |
| Équipements miniers et de carrière | Abrasion sévère, impacts et conditions de site difficiles | Gaine tressée en aramide haute résistance |
| Assemblages OEM personnalisés | Exigences spécifiques au projet en matière de routage, d'emballage et d'installation | manchon de protection sur mesure en Kevlar |
De nombreux acheteurs recherchent des gaines en Kevlar résistantes à la chaleur car les tuyaux passent à proximité d'équipements chauds. Le Kevlar offre une excellente résistance à la chaleur ainsi qu'une grande robustesse mécanique, mais il ne faut pas le confondre avec les matériaux d'isolation thermique purs.
Si le principal risque est l'abrasion combinée à une exposition modérée à la chaleur, une gaine en Kevlar peut constituer un excellent choix. En revanche, si le principal risque est une flamme directe, des projections de métal en fusion ou une chaleur radiante extrême, des matériaux tels que la fibre de verre, la silice ou les gaines en silicone seront plus appropriés.
Utilisez une gaine en Kevlar lorsque l'application le requiert :
L'installation influe sur le résultat final en matière de protection. Un matériau de gaine de bonne qualité peut s'avérer inefficace s'il est mal installé ou choisi sans tenir compte des raccords, des coudes et des points de fixation.
Avant de confirmer les spécifications de la manche, vérifiez :
Pour les chaînes de montage des équipementiers, la constance de la longueur de coupe, du type d'emballage et de l'étiquetage peut être importante. Pour les utilisateurs chargés de la maintenance, la facilité de manipulation et la rapidité d'installation peuvent être plus importantes.
Une gaine en Kevlar pour flexible coûte généralement plus cher qu'une protection standard en textile ou en plastique. Cependant, pour les systèmes hydrauliques soumis à des conditions extrêmes, son intérêt doit être évalué en fonction de sa durée de vie et de la réduction des temps d'arrêt.
Une gaine bon marché peut convenir en cas d'abrasion légère. Cependant, si le tuyau se rompt fréquemment à cause d'arêtes vives, de frottements importants ou de mouvements, une gaine de protection en aramide plus résistante permettra de réduire la fréquence de remplacement et les arrêts machine.
Pour les équipements coûteux, les chantiers isolés ou les conduites hydrauliques critiques, une durée de vie de protection plus longue est souvent plus importante que le prix le plus bas du manchon.
| Exigence | Meilleure option |
| Protection générale contre l'abrasion des flexibles hydrauliques | Gaine de tuyau tressée en Kevlar |
| Frottement élevé et usure de surface sévère | gaine tressée en Kevlar résistante à l'abrasion |
| cheminement flexible des câbles ou des tuyaux | manche en Kevlar aramide tricoté |
| faisceau de tuyaux large ou zone de protection plane | gaine de tuyau en Kevlar aramide tissée à plat |
| Exposition à la chaleur et à l'abrasion | gaine de protection en Kevlar résistante à la chaleur |
| Assemblage de tuyau OEM personnalisé | gaine de tuyau en aramide sur mesure |
Pour recommander la gaine adéquate, un fabricant a besoin de plus qu'un simple nom de produit. Fournir des informations détaillées sur l'application permet d'éviter les erreurs de dimensionnement et le choix d'un matériau inadapté.
Pour obtenir un devis, veuillez préparer les informations suivantes :
PKFiresleeve fournit des gaines en Kevlar et en aramide pour la protection des tuyaux, des câbles, des machines industrielles et des applications OEM. Différentes structures de gaines sont disponibles pour répondre aux exigences de protection spécifiques, notamment des gaines tressées, tricotées et tissées à plat.
Que votre projet nécessite ungaine de tuyau en Kevlar,gaine en Kevlar pour flexible hydraulique,gaine de tuyau en aramideou personnaliségaine de protection contre l'abrasion pour tuyauNotre équipe peut vous recommander le manchon adapté en fonction des conditions de travail et de la méthode d'installation.
Pour la plupart des applications de protection des flexibles hydrauliques, la gaine tressée en Kevlar est un excellent choix car elle offre une résistance globale à l'abrasion et aux coupures pour les flexibles ronds.
Mesurez le diamètre extérieur du tuyau, la taille du raccord et la longueur à recouvrir. Le manchon doit être bien ajusté sans entraver le mouvement du tuyau ni se desserrer pendant son utilisation.
La gaine en Kevlar offre généralement une meilleure résistance aux coupures et à l'abrasion. La gaine en nylon est plus économique et convient aux applications de protection générales.
La gaine en Kevlar convient aux applications impliquant une chaleur modérée et une usure mécanique. Pour une protection directe contre les flammes ou une isolation contre la chaleur extrême, les gaines en fibre de verre, en silice ou en silicone sont plus appropriées.
Oui. Les gaines de tuyaux en Kevlar peuvent être personnalisées en termes de diamètre, de longueur, de structure, d'épaisseur, de couleur, d'emballage et d'étiquetage OEM selon les exigences du projet.
Si vous optez pour une gaine en Kevlar pour la protection de vos flexibles hydrauliques, contactez PKFiresleeve en précisant la taille de votre flexible, le type d'équipement, l'environnement de travail et la quantité requise.
Nous proposons des solutions de gaines en aramide tressées, tricotées et tissées à plat pour les flexibles hydrauliques, les faisceaux de câbles, les harnais de câbles et les applications de protection industrielle.
