Joints de dilatation en tissu pour ventilateurs et souffleursRaccordez l'équipement aux conduits adjacents en tenant compte des mouvements spécifiés et en assurant l'étanchéité aux gaz requise. Leur conception flexible permet de réduire la transmission des vibrations mécaniques au niveau du raccord. Toutefois, l'entrée et la sortie doivent être évaluées séparément : le choix du raccord ne concerne qu'une partie de la bride du ventilateur.
BSTFLEX fabriquejoints de dilatation en tissu non métalliquePour les conduits de gaz industriels, y compris les raccords de ventilateurs, le cahier des charges doit prendre en compte la pression locale, le débit d'air, les vibrations, la température et la géométrie de fixation.
Deux connexions, deux conditions de fonctionnement
Une demande d'achat pour deux raccords flexibles sur un même ventilateur doit préciser quel composant se trouve à l'entrée et lequel à la sortie. Les dimensions, les conditions de pression, les conduits environnants et les exigences de mouvement peuvent différer selon l'emplacement.
À l'entrée du ventilateur
UNjoint de dilatation d'entrée du ventilateurPeut fonctionner sous aspiration. Lorsque la pression interne est inférieure à la pression ambiante, l'élément flexible est attiré vers l'intérieur du conduit. Sa forme et son jeu interne doivent permettre cette condition de pression ainsi que le mouvement spécifié.
Consignez la configuration de l'entrée, y compris les coudes, registres, filtres et raccords de transition situés à proximité. Précisez si le raccord traite de l'air propre, un gaz chargé de poussières ou un flux de procédé humide. Le terme « entrée » ne précise pas la température ni l'exposition chimique.
Au magasin Fan Outlet
UNjoint de dilatation de la sortie du ventilateurIl nécessite des spécifications spécifiques de pression et de débit. La zone de refoulement peut présenter un profil de vitesse non uniforme, et les raccords de conduits à proximité peuvent influencer l'évolution de l'écoulement.
N’étiquetez pas systématiquement chaque raccord de sortie comme service à pression positive. L’élévation de pression d’un ventilateur ne détermine pas, à elle seule, la pression relative à la pression ambiante au niveau de chaque raccord. Indiquez la pression normale locale et la pression de conception, en précisant clairement le signe, l’unité et la référence.
Règle d'approvisionnement :Utilisez des enregistrements d'entrée et de sortie distincts avant de décider si les deux joints peuvent partager une même construction de matériau ou un même numéro de pièce.
Mouvement thermique séparé, vibrations de l'équipement et flottement de la courroie
Il s'agit de différentes données de conception. Les regrouper en une seule entrée intitulée « tolérance aux vibrations » laisse des informations importantes en suspens.
- mouvement thermique
-
Les conduits et les équipements qui y sont raccordés se déplacent sous l'effet de la chaleur et du froid. Spécifiez la compression axiale, l'extension axiale, le déplacement latéral et le mouvement angulaire à partir d'un schéma d'installation de référence.
- vibrations mécaniques
-
Le mouvement répété du ventilateur peut atteindre la connexion. Indiquez l'amplitude, la fréquence, la direction et le lieu de mesure, le cas échéant. La vitesse du ventilateur seule ne permet pas de décrire le déplacement que l'élément flexible doit supporter.
- flottement induit par la pression
-
Le tissu peut osciller sous l'effet des fluctuations de pression ou des turbulences, même lorsque l'équipement adjacent présente une mobilité réduite. La flexion qui en résulte doit être considérée indépendamment de la dilatation thermique lente.
Une liaison flexible peut atténuer une voie de transmission des vibrations ; elle ne corrige pas un déséquilibre de la turbine, un roulement endommagé, une fondation instable ni un fonctionnement inadéquat du ventilateur. En cas de vibrations excessives, une évaluation conjointe du ventilateur et du joint de dilatation est nécessaire.
Pourquoi la courroie la plus souple n'est pas toujours le meilleur connecteur de ventilateur
Une courroie très souple peut facilement absorber les mouvements, mais réagir mal aux excitations aérodynamiques répétées. Au niveau des ventilateurs, la conception du matériau doit trouver un équilibre entre la souplesse et la résistance au flottement.
Selon l'application, l'étude de conception peut envisager une structure renforcée différente, une doublure de protection ou des modifications de la géométrie des joints. Augmenter le poids ou l'épaisseur du tissu sans vérifier les autres exigences ne constitue pas une solution adéquate.
Pour les équipements à vitesse variable, veuillez indiquer la plage de vitesses de fonctionnement et identifier toute vitesse ou position de registre associée à un mouvement anormal. Une condition apparemment acceptable à un point de fonctionnement stable peut ne pas correspondre au démarrage, à l'arrêt ou au fonctionnement à charge réduite.
Séparer l'isolation des vibrations de l'atténuation du bruit
Réduire les vibrations structurelles ne revient pas à réduire le bruit aérien se propageant dans le conduit. Un raccord flexible ne doit pas être utilisé comme silencieux à moins que ses performances acoustiques n'aient été spécifiquement conçues et vérifiées.
Le bruit peut également s'échapper par la partie flexible. Le cas échéant, spécifiez les exigences acoustiques séparément et faites évaluer tout traitement en fonction des exigences thermiques et de mouvement de l'articulation. N'ajoutez pas de couverture ou d'isolant acoustique externe sans vérifier si cela modifie la dissipation de chaleur ou restreint le mouvement.
Protéger l'élément flexible sans obstruer le ventilateur
Un revêtement isolant protège la courroie du contact direct avec les gaz et contribue à atténuer les vibrations dues aux turbulences. Sa fixation, son orientation et son dégagement doivent être adaptés au raccordement.
L'examen doit porter sur l'ensemble du débattement. Un revêtement qui ne touche pas les éléments métalliques adjacents à l'arrêt peut gêner le fonctionnement lorsque le conduit se comprime ou se déplace latéralement. Les arêtes vives ou les points de contact peuvent endommager la courroie, quelle que soit sa température nominale.
Pour les environnements poussiéreux, inclure les informations relatives aux particules et la protection proposée pour la cavité du joint. Pour un raccordement d'aspiration, tenir compte également des conséquences de la présence d'un composant mal fixé dans le ventilateur en aval. Les composants internes doivent être fixés conformément au plan d'assemblage approuvé.
Le connecteur doit s'adapter à la configuration du flux d'air, et pas seulement à l'espace.
Les coudes, les transitions abruptes et les registres situés à proximité d'un ventilateur peuvent engendrer des pertes supplémentaires et un flux d'air non uniforme. Ce phénomène, communément appelé effet système, peut affecter les performances du ventilateur, le bruit et les vibrations.
L'installation d'un joint de dilatation en tissu ne résout pas ces problèmes aérodynamiques. Veuillez représenter le schéma du conduit adjacent sur le plan de demande de renseignements plutôt que de ne fournir que les deux faces de bride.
La portée flexible requise pour le mouvement et la longueur de conduit nécessaire à la circulation de l'air sont deux aspects distincts de la conception. Il ne faut pas supposer qu'un raccord plus long offre les mêmes performances qu'un conduit droit correctement configuré. Le fournisseur du ventilateur doit examiner la géométrie des entrées et sorties lorsque l'espace d'installation est limité.
Adapter le matériel à la fonction réelle du ventilateur
Un joint de dilatation de ventilateur ne constitue pas automatiquement un ensemble haute température à isolation renforcée. Inversement, un connecteur de ventilation légère ne saurait être considéré comme adapté aux gaz de procédé chauds ou chimiquement agressifs.
Raccordements pour air pur et tirage forcé
Pour un ventilateur à tirage forcé, il convient de déterminer la température de l'air au niveau du joint, l'exposition extérieure et la pression de fonctionnement. Si le fluide est propre et la température modérée, une construction en tissu enduit renforcé peut être envisagée sans qu'une isolation importante soit nécessaire.
Unjoint de dilatation du ventilateur FDIl est toujours nécessaire de respecter les spécifications d'étanchéité, de mouvement et de performance dynamique. L'utilisation d'air pur ne dispense pas d'évaluer le flottement ni le système de fixation.
Raccordements à tirage induit et à extraction de procédé
Unjoint de dilatation du ventilateur IDIl peut être installé à différents endroits d'un système de traitement des gaz d'échappement. Précisez sa position par rapport aux équipements de dépoussiérage, de refroidissement et de traitement par voie humide. Ne déduisez pas la nature du gaz de la seule désignation du ventilateur.
Les gaz chauds peuvent nécessiter un emballage thermique pour protéger la couche d'étanchéité. Pour plus d'informations, veuillez consulter notre documentation.Guide des joints de dilatation pour tissus haute températureEn revanche, une attention particulière doit être portée à la compatibilité chimique, à la condensation et à la température au niveau du matériau barrière en milieu humide ou corrosif.

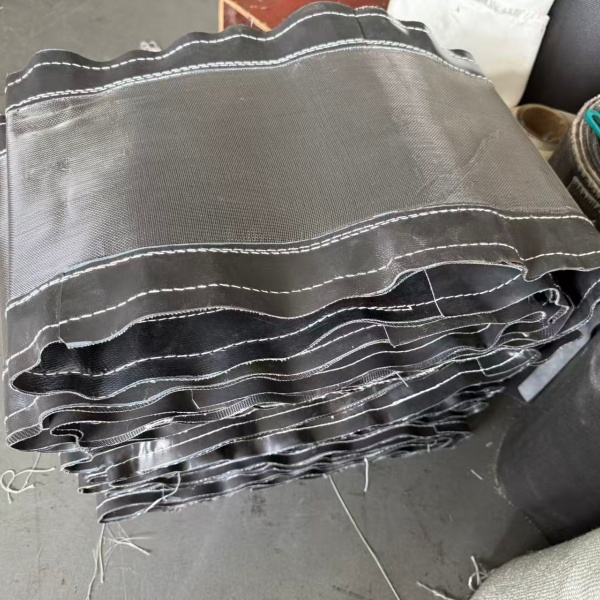

Les renforts en fibre de verre, les tissus enduits de silicone, les barrières à base de PTFE et les textiles en silice remplissent différentes fonctions. Notre guidematériaux de joints de dilatation en tissuexplique pourquoi elles ne doivent pas être considérées comme des spécifications d'articulations complètes interchangeables.
Applications des souffleurs en dehors des conduits ordinaires
Le termejoint de dilatation du ventilateurCette spécification ne définit pas de pression nominale. Avant de proposer une conception de gaine, veuillez vérifier le type d'équipement et son utilisation réelle. Les exigences en matière de pression, de pulsation ou de confinement du procédé peuvent nécessiter une autre technologie de raccordement.
Toute exigence relative aux environnements dangereux doit être explicitement mentionnée. La résistance à la chaleur à elle seule ne garantit pas l'aptitude à être utilisée avec des fluides inflammables, des poussières combustibles ou pour l'évacuation des fumées en cas d'urgence.
Préparez une fiche comparative des entrées et sorties
Le formulaire ci-dessous est un formulaire de demande de renseignements, et non un tableau d'évaluation de produits. Veuillez compléter les deux colonnes à partir des données relatives au ventilateur et au système de conduits. Indiquez « inconnu » pour les informations manquantes plutôt que de recopier une valeur de la connexion opposée.
| Enregistrer | Raccord d'entrée | Prise de courant |
|---|---|---|
| Identification | Étiquette du ventilateur, étiquette du joint d'entrée et référence du dessin | Étiquette du ventilateur, étiquette du joint de sortie et référence du dessin |
| Pression locale | Limites normales et de conception ; référence instrumentale ou absolue ; fluctuations | Limites normales et de conception ; référence instrumentale ou absolue ; fluctuations |
| Conditions gazeuses | Température, excursions, composition, humidité et particules | Température, excursions, composition, humidité et particules |
| Interfaces | Forme de l'ouverture, dimensions de fixation, configuration des trous et distance d'installation | Forme de l'ouverture, dimensions de fixation, configuration des trous et distance d'installation |
| Mouvement et vibration | Mesures de référence à froid, de déplacement opérationnel et de vibrations disponibles | Mesures de référence à froid, de déplacement opérationnel et de vibrations disponibles |
| Caractéristiques de flux à proximité | Boîte d'entrée, filtre, coude, registre ou transition | Conduit d'évacuation, coude, registre, diffuseur ou silencieux |
| Fourniture demandée | Courroie ou assemblage, exigences relatives à la doublure, accessoires et quantité | Courroie ou assemblage, exigences relatives à la doublure, accessoires et quantité |
Soutenez les conduits et définissez leur position d'installation.
Il ne faut pas supposer que le carter du ventilateur et la courroie flexible supportent le poids des conduits, silencieux ou autres équipements adjacents. Confirmez la configuration de support prévue et les charges admissibles à l'interface avec le concepteur du système.
Lorsque le ventilateur repose sur des isolateurs de vibrations, le raccordement doit permettre le mouvement relatif spécifié entre l'équipement et la gaine. Ne tendez pas une courroie trop courte pour compenser un conduit mal positionné et n'utilisez pas le raccordement pour forcer l'alignement du carter du ventilateur.
Distinguer la distance d'installation entre les plans de fixation définis de la largeur développée du tissu de remplacement. Les zones de serrage et la partie mobile doivent figurer sur le plan approuvé. Les interfaces rondes et rectangulaires nécessitent également leurs propres détails de bride et d'angle.
Quand peut-on utiliser la même construction des deux côtés ?
Une construction utilisant des matériaux communs peut être envisagée lorsque les deux tâches s'inscrivent dans ses limites de fonctionnement vérifiées. Cela ne signifie pas nécessairement que les composants finis sont identiques.
Des formes de brides, des configurations de perçage, des longueurs installées, des agencements de revêtements ou des exigences de mouvement différentes peuvent nécessiter des plans et des références distincts. Une décision d'achat visant à réduire la variété des pièces de rechange doit être prise après l'analyse technique, et non avant.
Pour les commandes OEM répétées, veillez à identifier systématiquement les pièces d'entrée et de sortie sur les schémas, les étiquettes et les emballages. Cela permet d'éviter le montage incorrect d'un composant de dimensions similaires lors de la maintenance.
Enregistrer une base de référence de mise en service
Lors d'une procédure de mise en service autorisée, consignez la position d'installation approuvée, les conditions de fonctionnement du ventilateur et toute observation externe autorisée des connexions. Notez si un mouvement anormal apparaît uniquement à certaines vitesses ou pour certains réglages de commande.
Toute inspection ou réglage nécessitant une intervention manuelle doit respecter les procédures d'isolation et de sécurité du site. L'arrêt d'un moteur ne supprime pas automatiquement la pression, la chaleur accumulée ni le risque de rotation par flux d'air. Ne touchez pas une courroie qui vibre et ne réglez pas les brides d'un système en fonctionnement.
Pour un joint existant présentant des dommages répétés, conservez l'historique d'utilisation et les photographies avant de prescrire une autre courroie.Guide d'inspection et de défaillance des joints de dilatation en tissupropose un cadre distinct pour étudier ce problème.
Demander un joint de dilatation sur mesure pour ventilateur ou souffleur

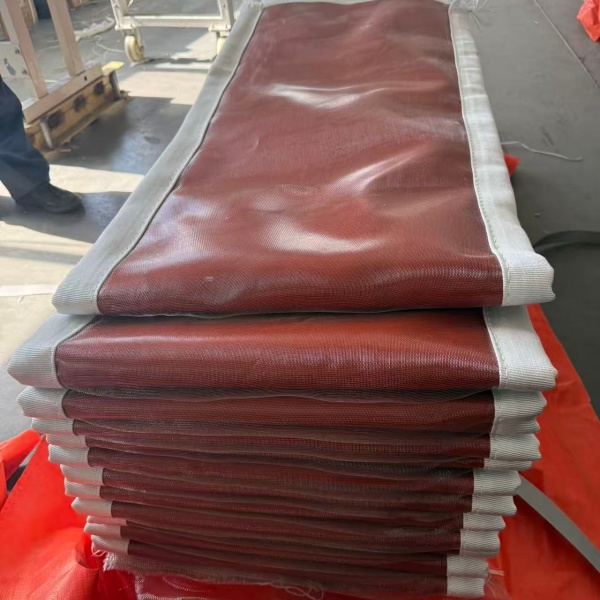

BSTFLEX prend en charge la fabrication, à partir de plans, de courroies flexibles et d'assemblages de conduits spécifiques à une application.capacités de fabrication de joints de dilatation en tissuIncluent les configurations rondes, rectangulaires et personnalisées évaluées en fonction des conditions de fonctionnement fournies.
Veuillez fournir les données relatives aux entrées et sorties, le schéma d'implantation des ventilateurs, la plage de vitesses, la température, la pression, le fluide, les exigences de mouvement et la nature de la livraison souhaitée. Joignez des photos et l'historique d'entretien des pièces de rechange, ainsi que la quantité et la date de livraison souhaitée.
Examinerjoint de dilatation en tissu non métallique sur mesureConsultez la page produit pour connaître les options de configuration. L'objectif est d'obtenir une connexion correctement spécifiée de chaque côté du ventilateur, et non pas simplement deux morceaux de tissu flexible aux dimensions identiques.
Demander un devis pour un joint de dilatation de ventilateur
