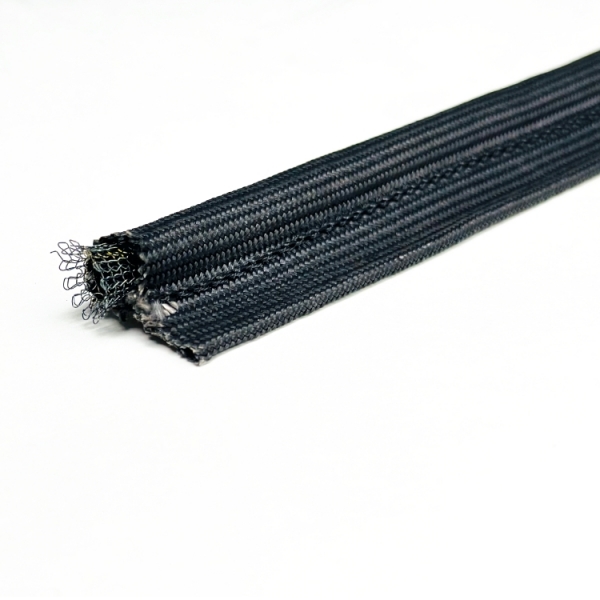

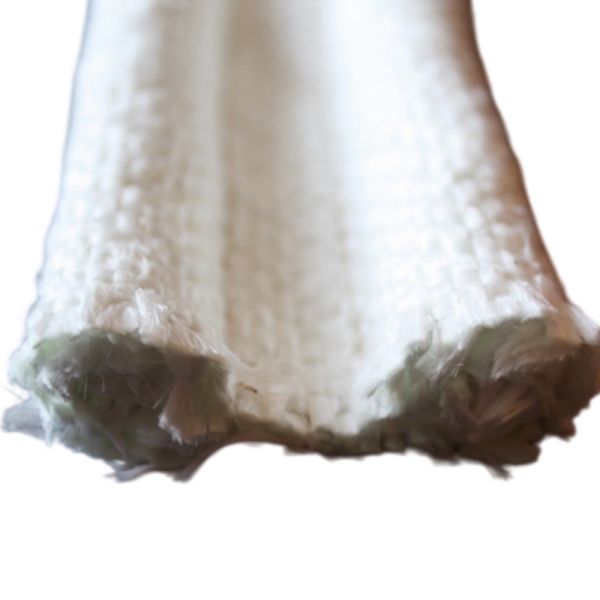

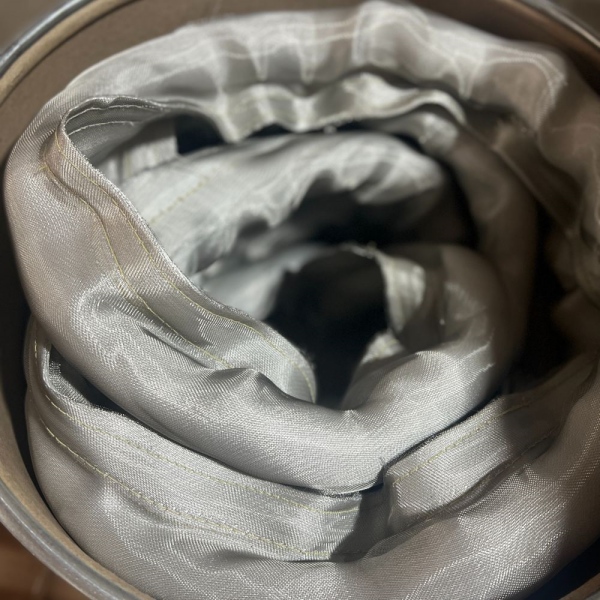

Un joint têtard à double bulbe possède deux bulbes d'étanchéité compressibles reliés par une bande textile plate. Les deux bulbes offrent des positions de contact distinctes au sein d'un même profilé, tandis que la section de connexion établit leur espacement et peut fournir une zone de montage lorsque la conception de l'équipement le permet.
Cette construction mérite d'être envisagée lorsqu'une porte ou un panneau industriel nécessite deux pistes d'étanchéité définies. Il ne s'agit pas simplement d'une version plus épaisse d'un joint têtard standard, et l'ajout d'un second bulbe n'améliore pas automatiquement chaque joint. Les deux bulbes nécessitent des surfaces de contact appropriées, une hauteur d'installation correcte et une force de fermeture suffisante.
Pour les projets OEM et de remplacement, commencez par la section transversale du joint. Une fois les positions de contact établies, le tissu de recouvrement, les âmes internes et les détails de fixation peuvent être sélectionnés en fonction de l'installation réelle.
Double bulbe, bulbe simple et double queue : lire la section transversale
Les termes « double bulbe » décrivent le nombre de bulbes d'étanchéité, et non le nombre de couches de tissu ou de queues de montage. Cette distinction doit être visible sur le dessin avant que les dimensions ou les matériaux ne soient discutés.
| Profilé | Section transversale | Ce que le dessin doit établir |
|---|---|---|
| Joint têtard à bulbe simple | Un bulbe d'étanchéité avec une queue de montage étendue. | La position de contact du bulbe et la zone de retenue de la queue. |
| Joint têtard à double bulbe | Deux bulbes d'étanchéité reliés par une bande plate. | Les deux positions de contact, l'espacement des bulbes et le dispositif de retenue prévu. |
| Joint têtard à double queue | Un bulbe d'étanchéité avec des queues de montage s'étendant des deux côtés. | La manière dont les deux queues sont retenues autour du bulbe d'étanchéité unique. |
Un profilé à double queue ne fournit pas un second bulbe. De même, deux couches de tissu autour d'une âme forment toujours un joint à bulbe simple. Spécifiez la forme avec un croquis de la section transversale plutôt que de vous fier uniquement au nom du produit.
Quand un profilé à deux bulbes est-il judicieux ?
Le point de départ le plus clair est un dessin d'équipement existant qui spécifie déjà deux bulbes. Un remplacement doit préserver les emplacements de contact et la géométrie de montage requis, à moins qu'une étude technique ne justifie un changement.
Pour une nouvelle conception, un joint têtard à double bulbe peut être envisagé lorsque le cadre offre deux pistes d'étanchéité supportées et que le concepteur souhaite que leurs positions relatives soient définies par un profilé connecté unique. La bande de connexion établit une relation entre les bulbes, mais le système de retenue doit toujours empêcher l'assemblage de se déplacer.
Vérifiez la largeur disponible ainsi que l'espace fermé. Un second bulbe positionné au-delà de la surface de contact ne peut pas assurer le contact prévu. De même, un bulbe reposant sur un bord non supporté peut se déformer différemment d'un bulbe reposant contre une surface continue.
Un second bulbe ne remplace pas la correction d'un cadre déformé, d'un loquet inadapté ou d'une surface d'étanchéité endommagée. Traitez ces conditions avant de sélectionner un joint plus grand ou plus complexe.
Le dessin nécessite plus que deux diamètres de bulbe
Une spécification à double bulbe doit montrer le profilé non compressé et sa relation avec le joint fermé. Les dimensions suivantes constituent un point de départ pratique.
| Détail du dessin | Quoi spécifier | Pourquoi c'est important |
|---|---|---|
| Dimensions du bulbe | Hauteur et largeur libres de chaque bulbe, ou diamètre lorsque la section est ronde. | Définit chaque section compressible sans supposer que les deux bulbes sont identiques. |
| Espacement des bulbes | Distance entre les centres avec des points de mesure clairement marqués. | Localise les deux pistes de contact sur l'équipement. |
| Bande de connexion | Largeur libre entre les bulbes, épaisseur et tout détail de fixation. | Définit la section de raccordement et son ajustement sous le matériel de retenue. |
| Écarts installés | L'écart fermé à chaque position de bulbe, y compris la variation autour du périmètre. | Montre à quel point chaque bulbe doit se déformer en service. |
| Enveloppe globale | Largeur totale du profil et dégagement autour des composants adjacents. | Vérifie que le joint complet s'adapte sans interférence. |
| Géométrie finie | Longueur, coins, rayons de courbure, joints et chemin de référence utilisé pour la mesure. | Définit le périmètre installé plutôt qu'un simple échantillon droit. |
L'espacement centre à centre n'est pas identique à la largeur nette de la bande. Marquez les deux lorsque l'espace de montage est restreint. Pour un échantillon de remplacement usé, mesurez également l'équipement : une compression permanente peut masquer la hauteur initiale du bulbe.
Vérifier la compression aux deux positions de contact
Une porte qui semble plate peut tout de même présenter des écarts différents aux deux emplacements des bulbes. Un bulbe peut entrer en contact avec le cadre avant l'autre. Si le premier bulbe est fortement comprimé avant que le second n'établisse le contact, changer uniquement le matériau peut ne pas résoudre le problème.
Évaluez les deux emplacements séparément, puis évaluez l'assemblage dans son ensemble. Enregistrez les hauteurs libres des bulbes, les hauteurs installées et la charge de fermeture disponible. Lorsque les bulbes ont des dimensions ou des âmes différentes, spécifiez ces différences explicitement.
La porte doit fournir la charge nécessaire pour comprimer toutes les sections d'étanchéité engagées. Ne supposez pas qu'un profil à double bulbe se fermera aussi facilement que le joint à simple bulbe précédent, ou que la charge requise sera exactement deux fois plus élevée. Le résultat dépend du profil complet et de la géométrie d'installation.
Pour une nouvelle conception, un assemblage d'essai est plus utile que de juger la compression en pressant un court échantillon lâche. Utilisez le dispositif de retenue prévu et vérifiez le contact autour des coins ainsi que le long des sections droites.
Options de matériaux et d'âmes pour le développement sur mesure
La forme à double bulbe ne prescrit pas un seul matériau. Un joint têtard à double bulbe en fibre de verre utilise une enveloppe textile en fibre de verre, mais la construction interne doit encore être définie. Les âmes en fibre, les âmes en maille renforcée et les âmes métalliques creuses offrent différents points de départ de conception.
Les produits BSTFLEX suivants fournissent des références existantes de matériaux et d'âmes. Ils ne sont pas présentés comme des versions standard à double bulbe ; le profil fini à deux bulbes doit être spécifié séparément.
| Référence de construction existante | Matériau Combinaison | Question pour une conception à double bulbe |
|---|---|---|
| Enveloppe en fibre de verre avec âme en fibre de verre | Extérieur en fibre de verre tissée avec un bulbe interne à base de fibre. | L'âme sélectionnée fournit-elle la compression et la récupération requises aux deux positions de contact ? |

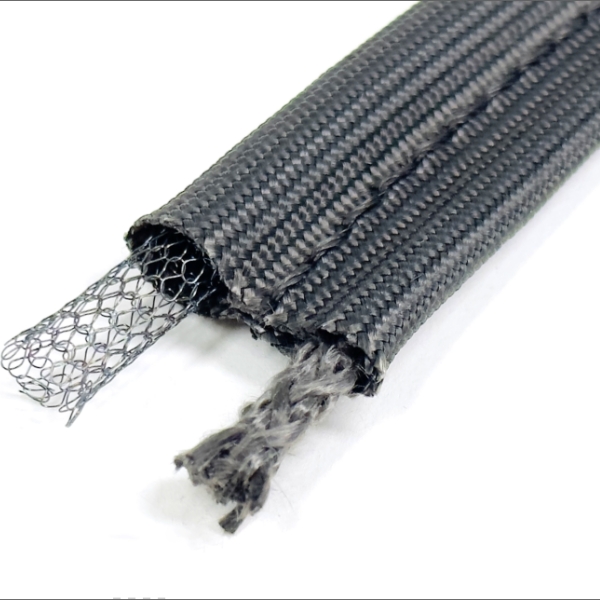

| Enveloppe en fibre de verre avec âme en acier inoxydable | Extérieur en fibre de verre avec support métallique interne. | Quelle construction d'âme et quel alliage correspondent à la charge, au mouvement et à l'environnement requis ? |
| Enveloppe en fibre de verre avec âme creuse en acier inoxydable | Extérieur en fibre de verre sur une structure métallique à centre ouvert. | La course de compression disponible est-elle compatible avec les écarts fermés et le dispositif de retenue ? |
| Enveloppe en tissu de silice avec âme en Inconel | Textile de silice combiné à un renfort interne métallique. | L'enveloppe, l'alliage et l'assemblage sélectionnés sont-ils adaptés à l'exposition thermique réelle ? |
| Enveloppe en tissu céramique avec âme en céramique | Enveloppe textile en céramique avec une âme interne à base de céramique. | Comment la construction proposée se comporte-t-elle après les cycles de compression et thermiques requis ? |
La densité du noyau, la construction du fil et la tension de la gaine peuvent modifier la réponse à la compression. Les noms des matériaux ne permettent pas à eux seuls d'établir quel joint fini est plus souple ou plus durable. Comparez les assemblages proposés aux mêmes exigences de l'équipement.
La température doit également être spécifiée pour le joint complet. La gaine, le noyau, les coutures et tout matériau de revêtement ou de fixation nécessitent un examen. Deux bourrelets ne doublent pas la résistance à la température, et un noyau plus résistant à la chaleur n'élimine pas les limites de la gaine extérieure.
Applications industrielles : adaptez le profil au joint
Portes de fours industriels
Sur un four à lots, de cuisson ou de séchage, envisagez un profil à double bourrelet lorsque la conception de la porte offre deux pistes de contact appropriées. Vérifiez la capacité du loquet, le mouvement côté charnière et l'espace de retenue avant de sélectionner les dimensions du bourrelet. L'objectif est un contact contrôlé au niveau des deux pistes, et non simplement plus de matériau de joint autour de l'ouverture.
Portes d'accès aux fours et panneaux chauffants
Pour les ouvertures d'accès aux fours, identifiez la température et l'exposition à l'emplacement du joint plutôt que d'attribuer la température de la chambre à chaque composant du joint. Lorsque le dessin prévoit deux bourrelets, le choix de la gaine et du noyau doit être examiné conjointement avec la géométrie du cadre et la fréquence d'ouverture.
Couvercles d'accès aux conduits et enceintes thermiques
Pour les couvercles amovibles, déterminez la charge de serrage disponible et vérifiez si les deux pistes d'étanchéité sont supportées. Définissez également tout différentiel de pression et toute fuite admissible. Un joint textile à double bourrelet n'est pas automatiquement étanche aux gaz, un joint pour appareil à pression ou un système à double étanchéité surveillé indépendamment.
Les coins et la retenue nécessitent leurs propres détails
Deux trajectoires de bourrelet parallèles suivent des longueurs intérieures et extérieures différentes autour d'un coin. Un profil qui s'adapte à une section d'essai droite peut se froisser, s'étirer ou modifier son espacement lorsqu'il est formé autour de la porte complète.
Incluez les rayons des coins et les emplacements de jonction sur le dessin. Lorsqu'un cadre fabriqué est proposé, définissez comment les bourrelets et la toile de connexion se poursuivent à travers chaque coin. Ne laissez pas la construction du coin à une hypothèse d'installation.
Le matériel de retenue doit fixer la zone de montage désignée sans écraser involontairement un bourrelet ni obstruer son mouvement. Vérifiez l'absence d'arêtes vives et de contact glissant qui pourraient endommager le textile lors d'ouvertures répétées.
Après l'installation d'essai, inspectez les deux pistes de contact et la toile de connexion. Un bourrelet visiblement aplati ne prouve pas que le périmètre complet répond aux performances d'étanchéité requises.
Commander un joint tadpole personnalisé à double bourrelet
BSTFLEX prend en charge le développement de joints basés sur des dessins et des échantillons grâce à son service de fabrication de joints tadpole personnalisés. Pour un projet à double bourrelet, envoyez la section transversale et le joint d'accouplement ensemble afin que le profil puisse être examiné dans sa position installée.
Pour un devis : incluez les dimensions des deux bourrelets, l'espacement central, la largeur et l'épaisseur de la toile, la longueur totale, les détails des coins, la méthode de montage et la quantité. Ajoutez la température continue, la température de pointe et la durée, l'exposition au processus, les espaces fermés et les informations sur la charge de fermeture disponible.
Pour l'approbation des échantillons : convenez des tolérances dimensionnelles, des vérifications d'ajustement, des exigences de compression et des tests de fonctionnement représentatifs avant la production. Lorsque les matériaux d'origine sont inconnus, identifiez-les comme inconnus plutôt que de substituer une spécification supposée.
Questions sur le ruban de joint tadpole à double bourrelet
Un joint tadpole à double bourrelet est-il identique à un joint à double queue ?
Non. Un profil à double bourrelet possède deux bourrelets d'étanchéité. Un profil à double queue possède un bourrelet avec des queues de montage des deux côtés. La distinction doit être indiquée sur le dessin en coupe transversale.
Un joint à double bourrelet peut-il remplacer un joint à simple bourrelet ?
Uniquement après avoir vérifié le joint. Le bourrelet supplémentaire nécessite une surface d'accouplement supportée, un espace suffisant et une charge de fermeture compatible. Il ne s'agit pas automatiquement d'un remplacement direct.
« Ruban de joint » signifie-t-il que le produit est autocollant ?
Non. Le nom n'établit pas la présence d'un support adhésif. Spécifiez la méthode de fixation séparément. Tout adhésif utilisé pour le positionnement doit être évalué en fonction de son exposition et de son rôle prévu.
Un deuxième bourrelet garantit-il une fuite plus faible ?
Non. Les deux bourrelets doivent établir le contact prévu, et la gaine, les joints, les coins et la retenue doivent être adaptés à l'application. Vérifiez les performances par rapport au test d'équipement convenu plutôt que par le seul nombre de bourrelets.
Discutez de votre profil à double bourrelet avec BSTFLEX
Explorez la gamme de joints tadpole et de joints d'étanchéité tadpole BSTFLEX pour connaître les options de matériaux, puis soumettez la géométrie à deux bourrelets proposée pour examen.
Demandez un devis pour un joint tadpole personnalisé à double bourrelet.Envoyez un dessin en coupe transversale, les mesures de l'espace de l'équipement, les conditions de fonctionnement et la quantité requise pour commencer l'examen de la spécification.
