Gaines tressées en fibre de carbone 3K, 6K et 12K : choix de la taille de remorquage et du produit

Un acheteur demande une gaine en fibre de carbone 3K. La question suivante est : pour quel diamètre d'installation ? La désignation K indique le nombre nominal de filaments dans un câble de carbone ; elle ne précise ni le diamètre de la gaine finie, ni son épaisseur, ni la résistance du tube polymérisé. Ces caractéristiques dépendent de la structure complète du tressage et du stratifié qui en est issu.

Lisez le modèle, pas seulement le nombre K.

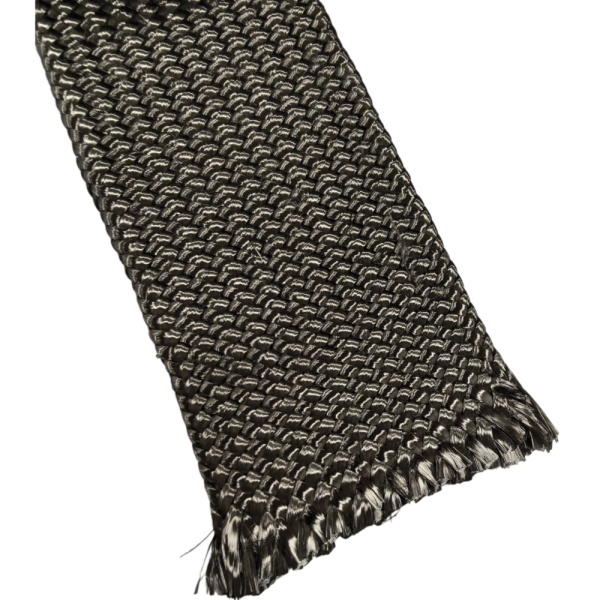

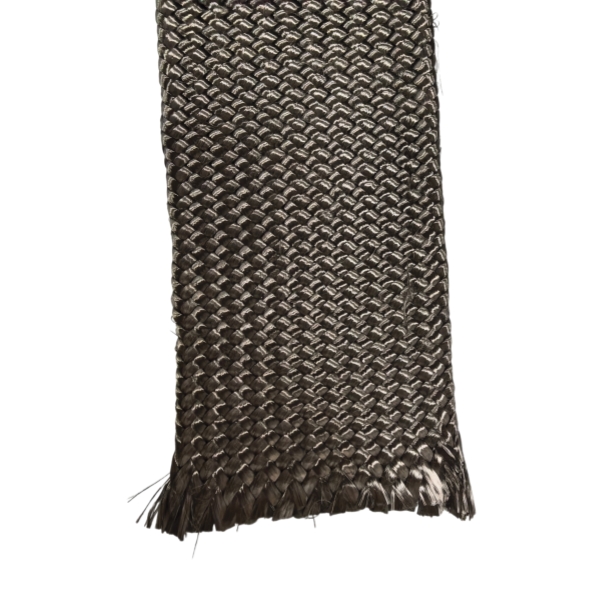

LeManchons tressés en fibre de carbone BSTFLEXLe catalogue comprend plusieurs modèles 3K, 6K et 12K, ainsi qu'un modèle 24K. Chaque fiche produit indique le nombre de broches, la plage de diamètres nominaux et la masse linéaire nominale en grammes par mètre. Par exemple, le modèle 3K20 présente une plage de 20 à 40 mm et une masse linéaire de 20 g/m, tandis que le modèle 6K39 présente une plage de 30 à 50 mm et une masse linéaire de 39 g/m. Ces modèles présentent des constructions et des plages de diamètres différentes ; ces valeurs ne permettent pas, à elles seules, de comparer leur résistance.

La masse linéaire correspond à la masse de la tresse sèche par unité de longueur, dans les conditions indiquées au catalogue. Elle ne correspond ni au poids surfacique, ni à l'épaisseur de paroi, ni à la fraction volumique de fibres du stratifié polymérisé. Une fois la gaine ouverte ou enfilée sur une pièce, sa longueur et sa couverture peuvent varier. Si un dessin mentionne un poids surfacique ou une épaisseur de paroi finie, demandez comment cette valeur doit être mesurée sur la géométrie prévue.

Qu’est-ce qui change lorsque la remorque est plus importante ?

Un câble plus gros contient davantage de filaments de carbone par faisceau, mais sa taille n'est qu'une variable parmi d'autres. Le nombre de porte-fils, l'angle de tressage, la tension et le diamètre d'installation influent également sur l'aspect et la couverture du tressage. Une surface plus fine peut convenir à une application ; une construction plus dense peut être préférable pour une autre. Aucun de ces choix ne remplace les essais du composite fini.

Comparez les candidats en fonction du diamètre d'installation de la pièce. Vérifiez la régularité du tressage sur les sections droites et les transitions, assurez-vous qu'il ne soit pas nécessaire d'étirer excessivement la tresse pour franchir un épaulement et vérifiez si la résine choisie imprègne bien la structure lors du processus de fabrication. Un manchon qui s'ajuste mécaniquement mais présente des jeux indésirables sur une partie conique pourrait nécessiter un autre modèle.

Un ordre de sélection pratique

1. Notez les diamètres extérieurs minimum et maximum que le manchon occupera.
2. Sélectionnez les modèles dont la plage de diamètres publiée couvre la pièce, y compris le chemin d'installation.
3. Comparez la taille de la mèche, le nombre de broches et la masse linéaire nominale des modèles présélectionnés.
4. Ajuster les échantillons au mandrin réel et documenter la couverture, l'angle des fibres et la longueur de coupe.
5. Vérifier la compatibilité de la résine, la méthode de traitement et les exigences des tests de stratification avant d'approuver la production.

Si un client spécifie « 12K » uniquement parce que cela semble plus épais, cette formulation révèle souvent un manque d'informations. Une tresse 12K doit pouvoir s'adapter à l'outil et présenter l'architecture de fibres requise. Inversement, une gaine 3K n'est pas forcément trop légère pour toutes les applications. La comparaison pertinente se base sur la pièce elle-même, et non sur une étiquette.

Veuillez fournir suffisamment d'informations pour obtenir un devis utile.

Incluez les dimensions du dessin ou du mandrin, la longueur de renfort souhaitée, la résine et le procédé, la taille du câble demandée (si connue), la quantité et toute tolérance contrôlée. Demandez à BSTFLEX de confirmer les valeurs du catalogue actuel et les modèles disponibles avant d'utiliser les spécifications sur un bon de commande.tableau des produitsest la référence pour les options 3K, 6K, 12K et 24K publiées.
