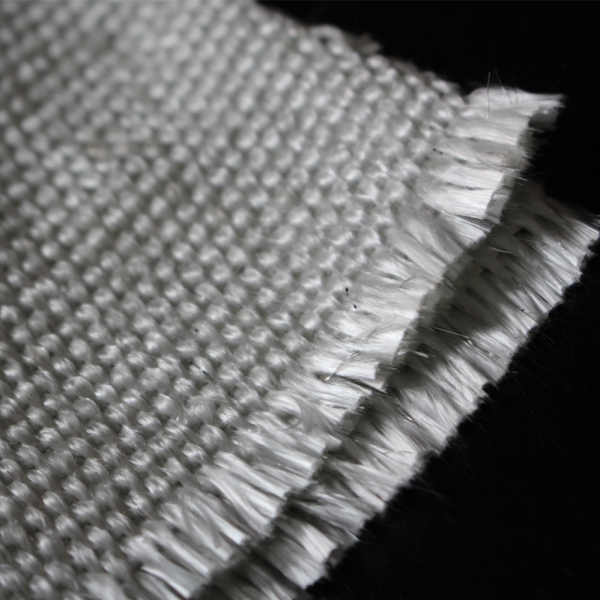

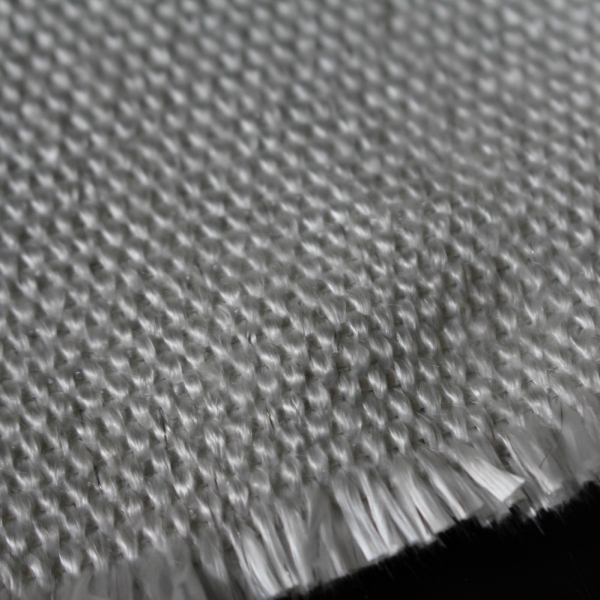

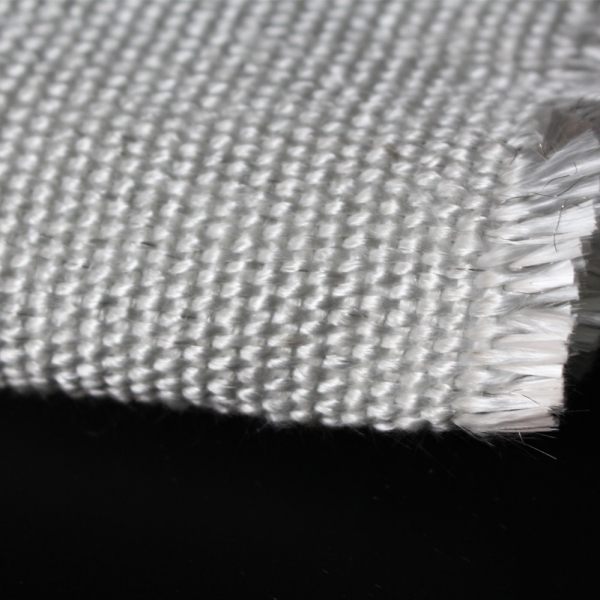

Le tissu de fibre de verre renforcé de fil métallique est un textile tissé haute température dans lequel un fil d'acier inoxydable est incorporé aux fils de fibre de verre pour améliorer le renfort mécanique et la stabilité dimensionnelle. Il est choisi lorsque le tissu de fibre de verre ordinaire ne fournit pas un support suffisant pour les manipulations répétées, l'installation verticale, les vibrations ou la fabrication de composants industriels exigeants.
Le fil ne remplace pas la fibre de verre et il ne transforme pas le matériau en treillis métallique. La fibre de verre reste le textile thermique principal, tandis que le fil inséré fournit un élément de renfort supplémentaire au sein du tissage.
BSTFLEX fournit Tissu tissé en fibre de verre haute température avec insert de fil pour l'isolation industrielle, la protection contre le soudage, les barrières thermiques, les joints, les scellements et les produits de protection thermique fabriqués. La description actuelle du produit identifie un renfort en fil d'acier inoxydable et une résistance à la chaleur supérieure à 1000°F / 538°C, sous réserve de la construction choisie et des conditions d'application.
Le tissu de fibre de verre renforcé de fil métallique est produit en tissant des fils de fibre de verre avec un renfort métallique incorporé dans des directions de fil sélectionnées. Selon la construction, le fil d'acier inoxydable peut être câblé avec du fil de fibre de verre dans la direction de la trame, incorporé selon un autre motif défini ou utilisé selon la conception de tissu spécifique au client.
Les termes utilisés par les acheteurs industriels incluent :
Ces descriptions identifient une famille de matériaux plutôt qu'une spécification universelle unique. Les acheteurs doivent confirmer l'alliage du fil, la direction du renfort, le tissu de base, l'armure, le poids fini, l'épaisseur et la résistance thermique de la nuance exacte faisant l'objet du devis.
Le principal objectif du fil inséré est le renforcement mécanique. Il peut aider le tissu à conserver sa forme et à résister à la déformation là où il est suspendu, manipulé de manière répétée ou intégré dans un composant thermique fabriqué.
Selon la conception du tissu et la méthode d'essai, le renfort en fil peut contribuer à :
Ces avantages doivent être confirmés à partir de données spécifiques à la nuance. La seule présence de fil ne garantit pas une résistance à la traction, une résistance à la déchirure ou une durée de vie.
Plusieurs erreurs d'achat surviennent lorsque le mot « renforcé » est interprété trop largement.
La température admissible du tissu dépend de la composition de la fibre de verre, de la construction du fil, du traitement de surface, de l'alliage du fil et de la conception textile complète. Le renforcement en acier inoxydable peut aider le tissu à conserver son support mécanique, mais il ne crée pas d'augmentation universelle de la température de service continu.
Deux tissus en fibre de verre renforcés par fil métallique peuvent présenter des classifications de température différentes parce que leurs tissus de base, leurs traitements et leurs critères d'acceptation sont différents.
La fibre de verre insérée de fil métallique reste un textile tissé. Le gaz peut traverser le tissage, les coutures, les bords coupés et les trous de fixation à moins qu'une barrière ou un revêtement qualifié distinct ne soit incorporé.
Le renfort en acier inoxydable ne confère pas de résistance à l'eau. Les applications extérieures ou humides peuvent nécessiter une couche externe séparée en silicone, PTFE ou autre matériau adapté choisi pour l'environnement.
Le fil inséré et le treillis en acier inoxydable tricoté ont des constructions différentes. Le tissu inséré de fil contient un renforcement au sein du textile tissé. Un treillis séparé peut être ajouté à une housse d'isolation amovible ou à un assemblage thermique lorsqu'une protection supplémentaire du côté chaud, un maintien de la forme ou un support mécanique est requis.
Un tissu résistant à la température n'est pas automatiquement certifié pour toutes les couvertures de soudage, tous les rideaux coupe-feu ou toutes les applications de sécurité des personnes. Le produit fini doit répondre aux critères d'exposition, d'installation et d'essai requis.
| Facteur de sélection | Tissu de fibre de verre simple | Tissu de fibre de verre renforcé de fil métallique |
|---|---|---|
| Construction de base | Fils de fibre de verre tissés | Fils de fibre de verre tissés avec renfort métallique défini |
| Avantage principal | Textile thermique flexible à large usage industriel | Support mécanique supplémentaire et stabilité dimensionnelle |
| Installation verticale | Convient lorsque la nuance sélectionnée et la méthode de support sont adéquates | Souvent évalué lorsqu'un support structurel supplémentaire est souhaitable |
| Manipulations répétées | Dépend du poids du tissu, de l'armure et de la finition | Le fil métallique peut aider à soutenir le textile, mais les coutures et le revêtement déterminent toujours la durabilité |
| Classe de température | Spécifique à la nuance | Spécifique à la nuance ; le fil métallique ne crée pas une cote supérieure universelle |
| Barrière aux gaz ou à l'eau | Non fourni par un tissage non enduit | Non fourni par le fil inséré |
| Fabrication | Généralement plus facile à couper et à coudre | Peut nécessiter des outils de coupe, une conception de couture et des procédures de manipulation adaptés |
La fibre de verre simple reste appropriée pour de nombreuses applications d'isolation et de protection thermique. Le renfort en fil métallique doit être choisi lorsque le support mécanique supplémentaire remplit une fonction définie, et non simplement parce que « renforcé » semble plus résistant.
Ces matériaux sont parfois confondus car ils contiennent tous deux un renfort métallique.
Le tissu en fibre de verre à fil inséré est un textile tissé dans lequel du fil métallique est incorporé aux fils de fibre de verre. Cela reste un tissu qui peut être découpé, cousu et façonné en composants flexibles.
Le treillis métallique en acier inoxydable est une structure métallique distincte. Dans les systèmes d'isolation amovibles, le treillis peut protéger la face chaude, retenir l'isolation ou assurer un support de forme. Il ajoute généralement plus de contenu métallique, de rigidité et de poids que le tissu à fil inséré.
| Exigence | Tissu en fibre de verre à fil inséré | Treillis en acier inoxydable séparé |
|---|---|---|
| Couche thermique tissée flexible | Oui | Non ; il s'agit d'un matériau de support métallique séparé |
| Découpe et couture en panneaux de tissu | Possible avec des outils et des méthodes adaptés | Habituellement fixé ou formé séparément |
| Protection mécanique supplémentaire du côté chaud | Modérée, dépend de la construction | Souvent choisi lorsqu'une protection métallique plus résistante est requise |
| Encombrement et rigidité | Inférieur à un grillage séparé dans de nombreuses constructions | Généralement plus élevé et dépendant du style de grillage |
| Remplacement de l'isolation | Non | Non |
Les deux matériaux peuvent également être utilisés ensemble lorsque l'assemblage nécessite à la fois une couche textile renforcée et une protection métallique séparée.
La description actuelle du produit BSTFLEX p225 indique une résistance supérieure à 1000°F / 538°C. Cette température doit être appliquée à la construction de produit identifiée et confirmée par rapport aux conditions réelles de fonctionnement.
Ne présumez pas que chaque tissu en fibre de verre renforcé de fil métallique a la même classification. Les qualités industrielles publiées peuvent différer en raison de :
Le fil lui-même peut rester présent après que la fibre de verre a perdu une partie de ses performances mécaniques d'origine. Cela ne signifie pas que le tissu remplit toujours sa fonction requise. Le choix de la température doit être basé sur le textile complet et sur les propriétés qui doivent être conservées pendant et après l'exposition.
Une température de service continue fait référence à un service prolongé dans des conditions définies. Une température à court terme est une exposition temporaire distincte et doit toujours inclure une durée admissible.
Pour toute application proche de la plage de température supérieure, spécifiez :
Un tissu qui reste d'un seul tenant après un événement thermique bref peut ne pas conserver la souplesse ou la résistance nécessaire pour un service répété.
Le tissu en fibre de verre renforcé de fil métallique peut être utilisé dans les rideaux de soudage, les écrans anti-étincelles et les couvertures thermiques où un support textile supplémentaire est utile. La nuance sélectionnée doit toujours correspondre à l'exposition réelle aux étincelles, aux projections de soudage, aux scories, à la chaleur radiante et à la flamme directe.
Les rideaux verticaux et les couvertures horizontales subissent des charges thermiques différentes. Une barrière verticale permet à de nombreuses particules de tomber, tandis qu'une couverture horizontale peut retenir un matériau chaud au même endroit.
Les produits finis doivent être choisis parmi les Protection de la zone de soudage et de brasage gamme selon le procédé de travail à chaud et la qualification requise.
La fibre de verre renforcée d'un fil métallique peut servir de revêtement côté chaud, de tissu de renforcement ou de couche de maintien de l'isolation dans les housses amovibles. Elle peut être utile lorsque les vibrations, les retraits répétés ou les contraintes mécaniques locales rendent un support textile supplémentaire souhaitable.
Elle ne doit pas être utilisée automatiquement comme revêtement extérieur de protection contre les intempéries. Une fibre de verre enduite de silicone appropriée ou un autre parement environnemental peut être sélectionné pour la coque externe lorsque l'humidité, l'huile et l'exposition à l'extérieur sont importantes.
Pour les systèmes fabriqués complets, consultez la catégorie Couvertures isolantes amovibles.
La fibre de verre à insertion de fil métallique peut être utilisée comme renforcement ou couche textile thermique dans un compensateur de dilatation multicouche. Son rôle doit être identifié sur le plan de construction.
Le matériau seul ne détermine pas :
Ces propriétés dépendent de la bande complète, des couches barrières, de l'isolation, des coutures, des colliers de serrage, du déflecteur de flux et de la géométrie installée. Consultez la page Compensateur de dilatation textile non métallique pour connaître l'ensemble des exigences d'assemblage.
Le tissu en fibre de verre renforcé d'un fil métallique peut être utilisé comme composant dans les joints haute température, les joints d'étanchéité, les profils à lèvre (tadpole) et les systèmes de garniture fabriqués où le textile doit conserver sa forme autour d'un noyau ou d'une structure d'étanchéité.
La performance finale de l'étanchéité dépend de la compression, du matériau du noyau, de la construction du bord, du fil de couture, de l'état de surface ainsi que de la température et de la pression de l'application.
Le tissu peut envelopper ou recouvrir l'isolation autour des tuyaux, des réservoirs, des machines et des équipements de traitement. Le renforcement par fil métallique peut être utile lorsque le tissu est suspendu verticalement ou exposé à des vibrations et à des opérations de maintenance répétées.
Le tissu lui-même ne remplace pas une isolation en vrac. La réduction de la perte de chaleur requise et la température de surface dépendent du système d'isolation complet.
Le tissu à insertion de fil métallique peut être évalué pour les rideaux et barrières thermiques industriels qui nécessitent un support dimensionnel supplémentaire. Lorsque le rideau fait partie d'un système réglementé de contrôle des incendies ou de la fumée, le produit complet doit répondre aux exigences d'essai et d'installation applicables au niveau du système.
L'insertion de fil métallique peut être combinée avec différentes constructions de fils en fibre de verre.
Le tissu en fibre de verre continue (filament) offre généralement une surface tissée plus lisse et plus dense ainsi qu'un encombrement plus faible pour une construction donnée. Il peut être sélectionné pour le renforcement, la confection de joints, les rideaux et les barrières fabriquées.
Le tissu en fibre de verre texturée utilise des fils volumisés qui créent une épaisseur plus importante et une structure textile plus isolante. Un renforcement par fil métallique peut être ajouté lorsque le tissu plus épais a également besoin d'un support mécanique.
Les acheteurs ne doivent pas se fier uniquement à l'expression « à insertion de fil métallique ». Le type de fil influe sur l'épaisseur, la porosité, la flexibilité, le poids, la manipulation et le comportement thermique.
La fibre de verre à insertion de fil métallique peut être fournie non traitée, traitée thermiquement ou combinée avec un traitement de surface. Chaque version répond à une exigence d'achat différente.
| Construction | Pourquoi il peut être sélectionné | Éléments à confirmer |
|---|---|---|
| Fibre de verre renforcée par fil métallique simple | Textile thermique tissé renforcé sans revêtement polymère | Tissu de base, structure du fil métallique, comportement à meulage/effilochage et résistance thermique nominale |
| Fibre de verre renforcée par fil métallique traitée thermiquement | Résidus de traitement biologique réduits et caractéristiques de manipulation modifiées | Méthode de traitement, rigidité, exigence relative à la fumée ou au dégazage et données de température exactes |
| Fibre de verre renforcée par fil métallique traitée à la vermiculite | Protection contre la chaleur et l'abrasion de sévérité supérieure | Température en continu et en pointe, poids du traitement et flexibilité après exposition |
| Fibre de verre renforcée avec revêtement polymère | Protection de surface contre l'humidité, l'abrasion ou la résistance environnementale | Chimie du revêtement et limite de température du composite fini |
Un revêtement peut devenir le composant limitant la température du tissu fini. N'appliquez pas la température nominale de la fibre de verre nue à un produit recouvert de polymère.
Le fil inséré affecte la fabrication. Les outils de coupe, le choix des aiguilles et la confection des coutures peuvent nécessiter des ajustements par rapport à une toile en fibre de verre ordinaire.
Avant la production, évaluez :
Les bords coupés doivent être finis conformément à la conception du produit fabriqué. Une extrémité métallique saillante peut présenter un risque lors de la manipulation ou endommager une couche adjacente.
Un échantillon cousu représentatif est plus utile qu'un échantillon plat lorsque le produit final comprend des courbes serrées, des bords pliés, des fermetures ou des mouvements répétés.
Des noms de produits similaires ne garantissent pas des performances équivalentes. Demandez aux fournisseurs de chiffrer selon la même spécification.
| Élément de comparaison | Informations à demander |
|---|---|
| Fil de verre | Construction filamentaire ou texturée et détails pertinents sur le fil |
| Renforcement par fil métallique | Alliage, diamètre du fil le cas échéant, disposition et sens du renforcement |
| Armure | Toile, sergé, satin ou autre structurespécifiée |
| Grammage du tissu | Poids fini nominal et tolérance |
| Épaisseur | Épaisseur nominale, tolérance et méthode de mesure |
| Largeur | Largeur de rouleau utilisable et tolérance de rive |
| Température | Valeurs nominales continues et à court terme avec conditions d'exposition |
| Données mécaniques | Valeurs pertinentes de résistance à la traction, à la déchirure ou de stabilité dimensionnelle et méthodes d'essai |
| Traitement de surface | Traitement thermique, revêtement ou autre finitions |
| Exigences de fabrication | Coupe, couture, traitement des bords et fil approuvé |
Si un fournisseur fournit uniquement une température maximale et une photographie, la spécification n'est pas suffisamment complète pour une substitution OEM contrôlée.
Une teneur en métal supplémentaire peut augmenter le poids, la rigidité et la difficulté de fabrication. Le niveau de renforcement approprié dépend de l'application.
Le fil peut tolérer des conditions que le fil de fibre de verre, le traitement ou le revêtement ne peuvent pas supporter. Évaluez le tissu complet, et non le composant le plus résistant à la température.
Le fil situé dans une direction de fil peut ne pas renforcer le tissu de manière égale dans les deux directions. L'orientation de la coupe et de la charge doit être identifiée.
Ces matériaux offrent différents niveaux et formes de protection mécanique. La substitution doit être évaluée au sein de l'assemblage complet.
Un même poids fini peut résulter de différentes combinaisons de fibre de verre, de fil métallique et de revêtement. Le poids doit être examiné conjointement avec la construction.
| Article de la RFQ | Informations requises |
|---|---|
| Application | Rideau de soudage, matelas d'isolation, joint de dilatation, joint d'étanchéité, barrière thermique ou autre utilisation |
| Forme de fourniture | Rouleau de tissu, panneaux de coupe, composants coususnent ou assemblage fini |
| Température | Température normale au niveau du tissu, température maximale, durée et fréquence |
| Service mécanique | Suspension verticale, vibration, manipulations répétées, flexion ou compression |
| Structure du tissu | Filament ou fibre de verre texturée, armure, type de fil et sens du renfort |
| Dimensions | Épaisseur, poids, largeur utile, longueur du rouleau et tolérance |
| Traitement de surface | Brut, traité thermiquement, traité à la vermiculite ou autre finition spécifiée |
| Fabrication | Découpe, couture, joints, trous, traitement des bords et exigences relatives aux fils |
| Environnement | Exposition à l'humidité, aux huiles, aux produits chimiques, à l'abrasion, aux intempéries et au nettoyage |
| Documentation | Données techniques, rapports d'inspection, approbation des échantillons et essais requis |
| Quantité | Échantillon, prototype, quantité de projet ou demande OEM répétée |
Il est conçu pour offrir un renforcement mécanique supplémentaire et un support dimensionnel, mais l'ampleur de l'amélioration dépend du tissu de base, de la construction du fil, de la direction du renforcement et de la méthode d'essai. Comparez les données spécifiques à chaque qualité plutôt que de vous fier au mot « renforcé ».
Pas automatiquement. La résistance à la température est déterminée par la construction complète du tissu. Le fil métallique peut améliorer le support mécanique, mais il ne crée pas de résistance universelle à une température plus élevée.
Non. Le tissu inséré de fil métallique est un textile en fibre de verre tissé contenant un renfort métallique. Le treillis métallique est une structure métallique distincte qui peut être ajoutée en tant qu'autre couche dans un assemblage d'isolation ou de protection thermique.
Oui, les qualités appropriées peuvent être coupées et cousues, mais le fil inséré peut affecter les outils de coupe, l'usure des aiguilles, l'épaisseur des coutures et la finition des bords. Un essai de fabrication est recommandé.
Il peut servir de couche de renfort ou de textile thermique dans un joint de dilatation multicouche. Le joint complet nécessite toujours une évaluation distincte du mouvement, de la pression, de la chimie des gaz, des fuites et de la conception de la fixation.
Il peut être utilisé dans des rideaux, couvertures et barrières de soudage adaptés. La sélection doit tenir compte des étincelles, des projections, des scories, de l'orientation et de la qualification requise plutôt que de la seule température.
Le fil inséré ne confère pas de résistance aux intempéries. Les applications extérieures peuvent nécessiter un revêtement approprié ou une housse de protection environnementale séparée.
Comparez le fil de fibre de verre, l'alliage et la disposition des fils, l'armure, le poids, l'épaisseur, la largeur, la température nominale, les données d'essais mécaniques, le traitement et les exigences de fabrication.
BSTFLEX fournit Tissu tissé en fibre de verre haute température avec insert de fil métallique pour la protection thermique industrielle et la fabrication OEM. Envoyez la température de service, le travail mécanique, la construction requise, l'épaisseur, la largeur, la quantité et l'application finale.
Là où le tissu sera utilisé dans une couverture de soudage, une housse d'isolation ou un joint de dilatation, incluez le dessin d'ensemble et identifiez le rôle de la couche renforcée. Des options de matériaux supplémentaires sont disponibles dans la gamme Tissu haute température.
Contactez BSTFLEX pour la sélection des matériaux, l'examen des échantillons et l'assistance pour les devis. Précisez si la demande concerne du matériau en rouleau, des panneaux découpés, des composants cousus ou un produit fini complet.
