Un tuyau peut avoir les bonnes dimensions pour une gaine le long de sa partie droite, mais son extrémité sertie peut être beaucoup plus large. Un faisceau de câbles peut présenter le problème inverse : la gaine passe sur un connecteur, puis pend de manière lâche autour de la section plus étroite. Le choix d'une gaine tricotée en fibre de verre nécessite une vérification de l'ajustement à trois moments : avant l'installation, lors du passage de l'élément le plus large, et une fois qu'elle est en place sur la section protégée.

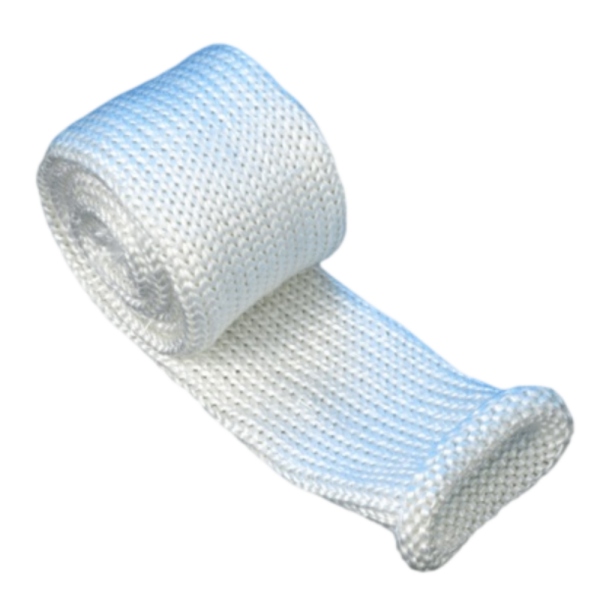

De BSTFLEX gaine tricotée en fibre de verre haute température est fabriquée à partir de fils de fibre de verre texturés et est préconisée pour les tuyaux industriels, les faisceaux de câbles et les conduites. La page du produit indique une plage de dimensions nominales de 13 à 127 mm. Un diamètre nominal constitue un point de départ utile, mais la gaine choisie doit être essayée sur l'assemblage réel avant de fixer une dimension de série.
Mesurez le diamètre extérieur de la gaine de tuyau ou du faisceau de câbles fini en plusieurs points le long de la section à protéger. Prenez en compte le ruban adhésif, la tresse de renfort ou toute autre couche externe permanente si elle reste sous la gaine. Pour un faisceau, notez le plus grand diamètre une fois les fils disposés selon leur configuration définitive. Des fils non fixés sur un établi peuvent donner une mesure faussement petite.
Notez la longueur à couvrir et le trajet à travers les supports ou les coudes serrés. Dans un coude, un tube textile peut changer de forme et exposer un peu plus d'un côté que sur un échantillon droit. Si la gaine doit rester dans une position fixe pendant que le tuyau fléchit, incluez le mouvement de travail dans l'essai d'ajustement.
Énumérez chaque élément que la gaine doit franchir : embouts à sertir, boîtiers de connecteurs, serre-câbles, prises et épanouissements de câbles locaux. Mesurez le plus grand encombrement extérieur, et pas seulement le diamètre du tuyau ou la désignation nominale du connecteur. Pour une pièce de forme irrégulière, envoyez une photographie ou un dessin ainsi que sa mesure la plus large.
La séquence d'installation peut résoudre un problème qu'un manchon plus grand ne peut pas résoudre. Si le gainage est ajouté avant qu'une cosse ou un raccord ne soit fixé, le connecteur fini peut n'avoir pas besoin de passer à travers. Si l'assemblage est déjà terminé, testez un échantillon sur l'extrémité finie. N'empruntez pas de chiffre d'expansion à un produit tricoté ou tressé différent ; demandez des informations sur l'ouverture utilisable pour la construction et le diamètre exacts envisagés.
Une fois que l'échantillon a franchi le plus grand élément, examiner son ajustement sur la section protégée plus petite. Vérifier l'absence de bourrelets près d'une extrémité, de vides visibles dans la couverture au niveau d'un coude, de boucles accrochées et d'une modification de la longueur après l'installation. Marquer les emplacements des extrémités prévues sur l'assemblage et mesurer à nouveau l'échantillon une fois qu'il est en position. C'est une base plus fiable pour la longueur de coupe que de mesurer une gaine inutilisée posée à plat.
Essayez la méthode de coupe et de finition des extrémités sur l'échantillon. L'acheteur doit approuver l'apparence acceptable de l'extrémité coupée et toute méthode de rétention avant de spécifier des pièces de production prédécoupées. Une extrémité coupée nue, une extrémité serrée et une extrémité située à l'intérieur d'un autre composant peuvent nécessiter des tolérances différentes.
Pour la protection contre la chaleur, indiquez au fournisseur la température au niveau de l'emplacement de la gaine, si la chaleur provient d'un contact ou d'une source proche, et la durée de l'exposition. La page produit indique une température, mais un projet soumis à une limite stricte doit demander la méthode d'essai et les données actuelles pour la construction fournie. Vérifiez également les limites de température de la gaine de tuyau, de l'isolation des câbles et de tout matériel d'extrémité dans l'assemblage complet.
Pour les travaux électriques, spécifiez si la gaine en fibre de verre est une barrière thermique ajoutée sur un fil isolé ou si elle doit contribuer à un système d'isolation qualifié. Demandez les données diélectriques pertinentes et les conditions de test si des performances électriques sont requises. Une déclaration générale concernant la fibre de verre n'attribue pas de tension assignée à chaque diamètre de gaine.
La construction influence la coupe, la manipulation et le comportement d'une manche au niveau du coude. Si le projet nécessite une tresse plutôt qu'un tricot, consultez le gaine en fibre de verre tressée en tant que produit distinct. Son matériau, la construction de sa paroi, sa plage de dimensions et ses déclarations de test nécessitent leur propre examen. L'essai d'une gaine n'approuve pas l'autre.
Envoyez une photo ou un dessin de l'ensemble de tuyau ou de câble fini avec quatre mesures indiquées : le diamètre extérieur maximal de la section protégée, l'élément d'installation le plus large, la longueur recouverte requise et le plus petit dégagement disponible autour du cheminement. Ajoutez la séquence d'assemblage, le mouvement prévu et les exigences thermiques ou électriques. Demandez un échantillon de la gaine tricotée proposée et consignez si elle réussit le test d'ajustement, se positionne correctement sur la section et couvre toute la zone après l'installation.
Lorsque ces contrôles sont terminés, demandez dans le devis l'ID nominal sélectionné, sa tolérance ou sa plage de diamètres utilisables, la longueur de coupe convenue, le format d'emballage et les données de performance actuelles. Envoyez les mesures et la demande d'échantillon par le biais depage produit de gaine en fibre de verre tricotée.
