Gaine hybride carbone-aramide : Agencement de tressage et application composite

Deux gaines en carbone et en aramide peuvent contenir les mêmes types de fibres et pourtant donner des pièces composites tout à fait différentes. L'une peut placer les fils selon un motif répété différent. Une autre peut s'ouvrir plus largement sur le mandrin, modifiant l'angle de tressage et laissant une couverture moins homogène au niveau d'une partie conique. Pour un tube structurel, la question utile est de savoir à quoi ressemble le renfort sur le mandrin réel, une fois qu'il a été positionné pour la résine.

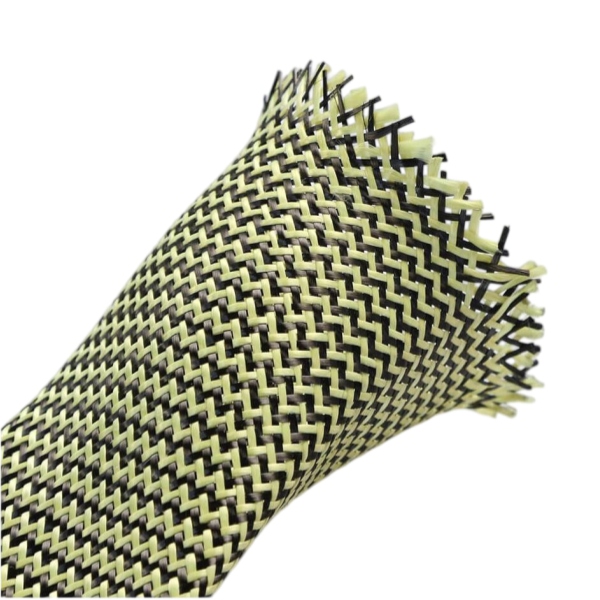

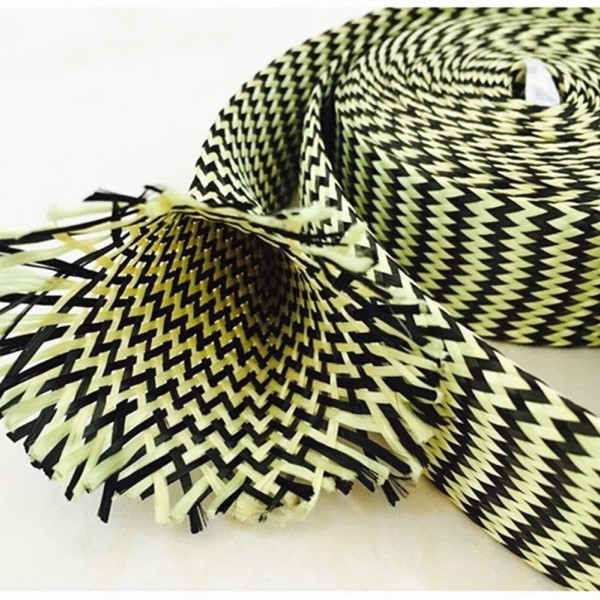

La gaine hybride aramide-carbone de BSTFLEX's gaine hybride aramide carbone est une tresse tubulaire biaxiale fabriquée avec des fibres de carbone et d'aramide. La page produit propose des diamètres personnalisés, des angles de tressage et des rapports carbone/aramide. Ces options donnent à l'acheteur la liberté de spécifier la disposition, mais chacune nécessite une condition de référence : le diamètre installé, la disposition souhaitée des fibres et le processus utilisé pour fabriquer la pièce.

Tout d'abord, déterminez le rôle de la couche hybride

Dans un arbre ou un tube composite, le carbone est généralement choisi pour sa rigidité, tandis que l'aramide peut être inclus lorsque la tolérance aux dommages est un facteur important. Le comportement final ne découle pas des seuls noms de fibres. La proportion de chaque fibre, sa position dans la tresse, les autres plis, la résine et la polymérisation influencent tous la pièce finie. Un hybride proposé doit donc être comparé au stratifié existant ou à un objectif de conception clairement défini.

Indiquez au fournisseur si cette gaine constitue le renfort principal, une couche extérieure tolérante aux dommages ou une finition visible par-dessus d'autres plis. Une couche esthétique extérieure peut avoir des exigences d'apparence qu'une couche structurelle masquée n'a pas. Si une pièce doit satisfaire à un critère d'impact ou de torsion, définissez la méthode d'essai et la valeur d'acceptation au niveau de la pièce. La description d'une gaine ne peut pas certifier un arbre polymérisé.

Décrivez le positionnement du carbone et de l'aramide

Un « hybride 50/50 » est incomplet sans une base pour ce rapport. Demandez si un pourcentage cité se rapporte à la masse des fibres, aux extrémités des fils ou à une autre mesure. Demandez un schéma de tressage ou une photo rapprochée montrant comment les deux types de fils se répètent autour de la circonférence. Si le motif visuel a de l'importance, convenez de l'apparence au diamètre prévu et demandez un échantillon de la construction de production proposée.

Pour les commandes répétées, consignez les types de fils convenus, le motif de placement et le rapport des fibres dans la spécification d'achat. Sinon, deux gaines décrites avec le même nom de matériau générique risquent de produire des motifs de surface différents et des compositions de stratifié différentes.

Indiquez l'angle de tressage au diamètre de travail

Une gaine biaxiale comporte des fils orientés dans deux directions hélicoïdales opposées. Son angle change lorsque le tube est élargi ou étiré pour s'adapter à un mandrin. Un angle de tressage fourni sans le diamètre auquel il a été mesuré est difficile à utiliser. Indiquez le diamètre du mandrin à chaque section, y compris les épaulements et les cônes, et demandez l'angle et la couverture attendus sur ces sections.

Essayez la gaine sèche sur la section de mandrin la plus longue ou la plus complexe avant d'approuver la construction. Vérifiez si elle peut être mise en place sans s'accrocher, si le motif reste régulier lors des changements de diamètre et si la longueur de coupe prévue recouvre toujours la pièce. Ne partez pas du principe qu'une expansion maximale offre la meilleure orientation des fibres pour le composant fini.

Vérifiez la voie d'imprégnation de la résine sur un échantillon réel

La page du produit répertorie l'infusion de résine, le moulage sous vide et la stratification composite comme processus potentiels. Spécifiez la résine réelle, la méthode de manipulation et le cycle de cuisson dans votre demande. Sur une pièce d'essai, inspectez l'imprégnation des deux types de fils, l'air piégé au niveau des croisements, le mouvement pendant la mise sous vide et la qualité des coupes. Discutez de tout ensimage ou traitement de surface avec le fournisseur lorsque les performances de collage sont critiques.

Réalisez des échantillons avec la gaine proposée et le processus de production, puis comparez-les avec un témoin fabriqué selon la même géométrie et le même cycle de cuisson. Enregistrez l'épaisseur, la masse et la couverture visuelle ainsi que tous les résultats mécaniques. Tout changement de performance doit être interprété en tenant compte de l'ensemble du stratifié, y compris la teneur en résine et l'orientation des autres plis.

Maintenez le choix du matériau clair

La construction en carbone et aramide relève d'un choix de matériau différent de celui d'une tresse en carbone et verre. Si la deuxième fibre de la spécification est de la fibre de verre, consultez gaine hybride carbone fibre de verre et évaluez cette construction séparément. Ne transposez pas un rapport carbone-verre, une disposition des fils ou un résultat d'essai à une pièce en carbone et aramide.

De même, la température de service d'un composite polymérisé est déterminée par le stratifié complet et son environnement, en particulier le système de résine. Demandez les informations pertinentes sur les matériaux, puis validez la pièce finie par rapport à ses exigences réelles de température et de charge.

Envoyez un dessin pouvant servir à la fabrication d'échantillons

Une demande utile identifie la géométrie de la pièce, le rôle du pli hybride et la construction à tester. Incluez les informations suivantes avec le dessin :

• Plage de diamètres du mandrin, cônes, épaulements et longueur recouverte finie.
• Rapport carbone/aramide souhaité et base sur laquelle il est exprimé.
• Placement de fil requis ou motif visuel approuvé, le cas échéant.
• Angle de tressage cible et diamètre installé utilisé comme référence.
• Résine, méthode de stratification, cycle de cuisson et toute préparation de surface.
• Quantité d'essai, volume de production et contrôles utilisés pour accepter l'échantillon.

Envoyez le dessin et les notes de fabrication avec une demande concernant la gaine hybride aramide carbone. Approuvez l'ajustement à sec et un échantillon polymérisé avant de fixer la tresse de production. Cela permet d'obtenir une spécification liée à la pièce que vous fabriquez réellement, plutôt qu'à un simple nom de mélange de fibres.
