Réponse rapide

Pour dimensionner un joint en corde de fibre de verre, mesurez la largeur de la rainure propre, la profondeur de la rainure, l'espace de porte fermée, le rayon d'angle et la longueur totale de la ligne médiane. Sélectionnez ensuite une corde ronde ou carrée dont la construction finie peut occuper cet espace à la compression approuvée par le fabricant. Une corde trop petite peut laisser un chemin de fuite ; une corde trop grande peut empêcher la porte de se fermer ou écraser définitivement la tresse.

Il n'y a pas de pourcentage unique de surdimensionnement ou de compression qui s'applique à toutes les cordes tressées. La densité, le motif de tressage, l'âme, le revêtement, le renfort et la géométrie de la porte peuvent modifier le comportement de deux cordes de même diamètre nominal.

Pourquoi mesurer la corde retirée ne suffit pas

Un vieux joint est utile comme référence, mais il ne constitue pas une dimension de référence fiable. Il peut avoir perdu de son élasticité, absorbé des résidus de traitement, s'être étiré lors du démontage ou avoir pris une forme rectangulaire permanente à l'intérieur de la gorge. Mesurer uniquement la face aplatie la plus large peut conduire à un remplacement surdimensionné. Mesurer uniquement la section écrasée la plus fine peut conduire à un remplacement sous-dimensionné.

Pour les travaux de maintenance, conservez le joint retiré et prenez-le en photo avant de le jeter. Enregistrez son profil, la position de sa jonction, son sens de montage ainsi que toute défaillance locale. Utilisez ces observations ainsi que les mesures de la rainure métallique nettoyée.

Pour une nouvelle conception de porte, travaillez à partir du dessin et d'un échantillon de fermeture représentatif. Le fournisseur doit comprendre à la fois la rainure de retenue et la distance disponible lorsque la porte est complètement verrouillée.

Les cinq mesures nécessaires pour le dimensionnement des joints de tresse

Mesurez la rainure avant de choisir le diamètre de la corde

1. Sécurisez l'équipement. Isolez le four, la chaudière ou l'appareil de chauffage, laissez-le refroidir et suivez la procédure de consignation du site avant d'ouvrir ou de retirer une porte.
2. Retirez délicatement l'ancien joint. Conservez une section représentative et notez s'il était collé, retenu mécaniquement ou simplement pressé dans la rainure.
3. Nettoyez le canal. Les vieux résidus d'adhésif, de calamine et de fibres compactées peuvent réduire la largeur et la profondeur utilisables. Mesurez la rainure en métal plutôt que les résidus.
4. Prenez des mesures à plusieurs endroits. Comparez les côtés droits, les angles, les zones de charnières et le côté du loquet. Enregistrez les valeurs la plus petite et la plus grande au lieu de ne rapporter qu'une seule lecture pratique.
5. Vérifiez la surface de contact. Recherchez toute distorsion, érosion, réparation par soudure, charnières desserrées et force de verrouillage inégale. Une nouvelle corde ne peut pas compenser tous les défauts mécaniques.
6. Envoyez un dessin ou des photographies annotées. Une vue en coupe montrant la largeur, la profondeur, l'espace et le sens de fermeture est plus utile qu'un diamètre de tresse indiqué sans contexte.

Comment évaluer la compression sans utiliser un pourcentage universel

La compression est la réduction de la hauteur libre de la tresse lorsque le joint est fermé. Elle peut s'exprimer ainsi :

Compression (%) = (hauteur libre du joint − hauteur installée du joint) ÷ hauteur libre du joint × 100

Pour une tresse retenue dans une rainure, la hauteur libre du joint doit décrire la hauteur réelle présentée à la surface de contact une fois la tresse en place. Elle n'est pas toujours identique au diamètre du catalogue. La hauteur installée du joint correspond à l'espace disponible au niveau de la même ligne d'étanchéité lorsque la porte est complètement verrouillée.

Ce calcul décrit la géométrie ; il ne fixe pas la limite acceptable. Demandez au fournisseur de confirmer la plage de compression permise pour la construction exacte faisant l'objet du devis. Une tresse ronde de densité moyenne, une tresse carrée dense, une tresse souple tricotée et une tresse enduite peuvent générer des forces de fermeture très différentes pour le même pourcentage nominal.

Si la porte est déjà en service, un court essai d'échantillon est souvent plus fiable que l'application d'une formule générique trouvée sur Internet. L'essai doit confirmer que la tresse reste bien en place, que la porte se ferme sans force excessive et que le contact est continu sur tout le pourtour.

Tresse ronde ou tresse carrée ?

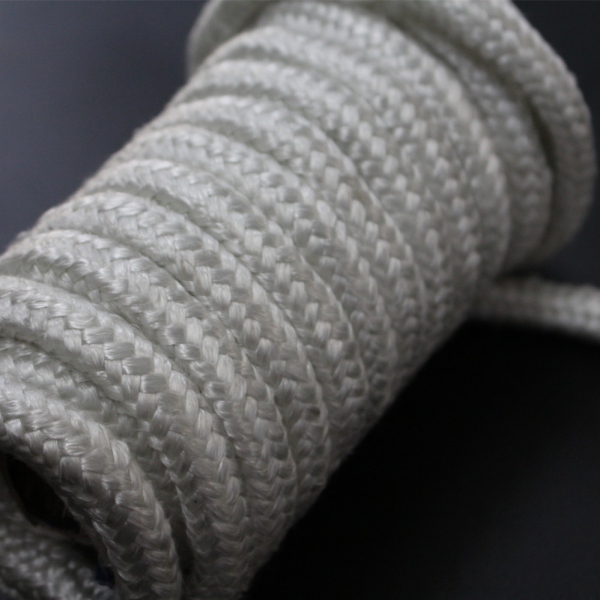

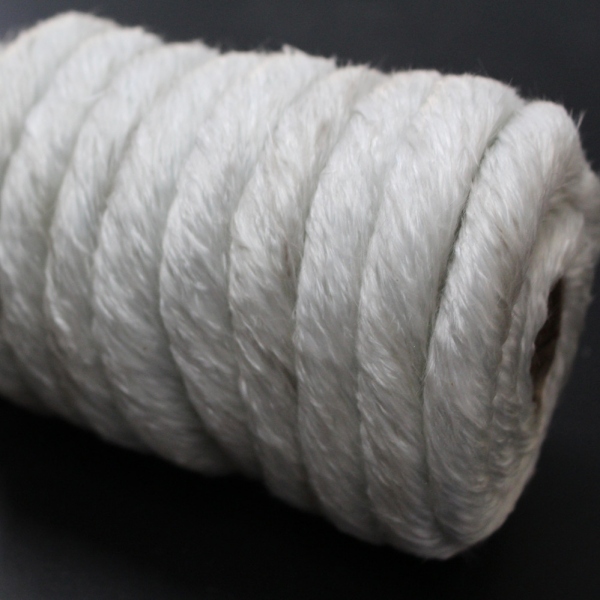

Tresse ronde en fibre de verre

Un profil rond constitue un point de départ pratique pour les rainures arrondies, les chemins d'étanchéité incurvés et les gorges conçues pour retenir une tresse circulaire. Il peut suivre les coins et les tracés irréguliers, tandis que la construction tressée offre une surface plus stable qu'une simple corde toronnée.

Pour ce profil, consultez la page produit de la tresse ronde en fibre de verre. Dans une demande de prix, indiquez le diamètre requis, la construction, la longueur, les conditions de fonctionnement et les dimensions de la rainure plutôt que de demander simplement une « tresse en fibre de verre standard ».

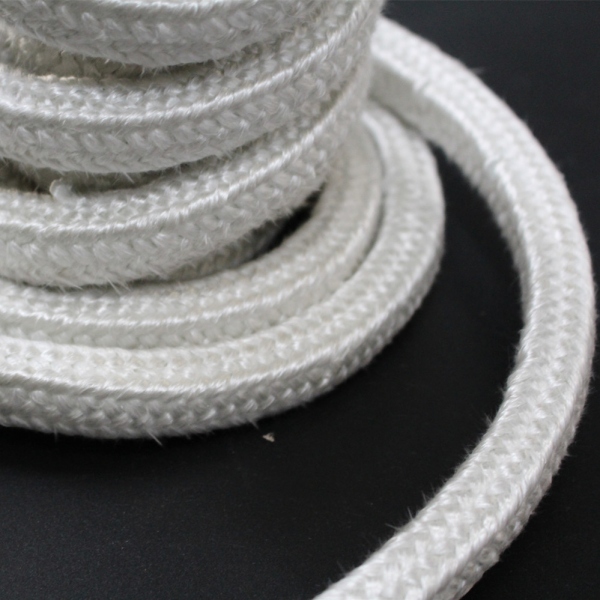

Tresse carrée en fibre de verre

Un profil carré offre des faces de contact plates et peut se loger de manière plus prévisible dans un canal rectangulaire. Il peut convenir lorsque la largeur et la profondeur de la rainure sont contrôlées séparément ou lorsqu'une tresse ronde a tendance à tourner ou à laisser de l'espace inutilisé dans les coins du canal.

Pour une section à faces plates, comparez la tresse carrée en fibre de verre. Ne substituez pas des dimensions nominales égales sans vérifier le volume installé, la densité et la force de fermeture requise.

La densité du tressage modifie l'ajustement

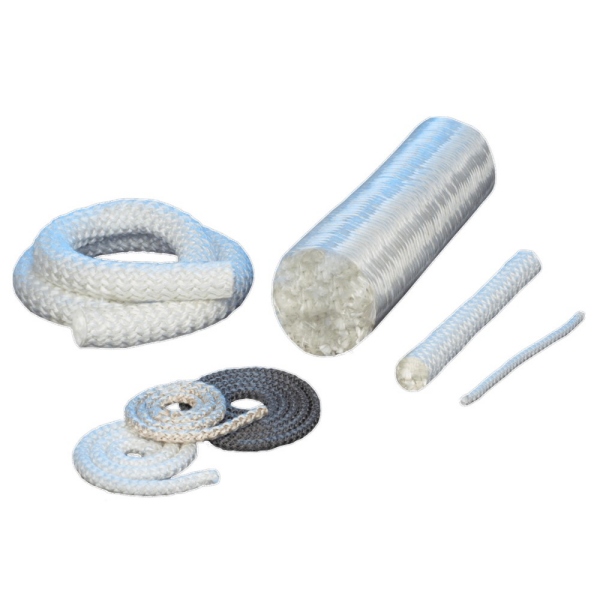

La taille nominale ne décrit pas entièrement un joint de tresse. La densité du tressage et la construction interne influencent la facilité avec laquelle la tresse se plie, son degré d'expansion latérale et la force avec laquelle elle repousse la porte.

• Construction plus souple : plus facile à conformer autour des surfaces irrégulières, mais elle peut nécessiter un meilleur support et être plus facile à surcompresser.
• Tressage plus dense : plus stable sur le plan dimensionnel et plus résistant aux dommages liés à la manipulation, mais il nécessite généralement une rainure plus précise et une plus grande force de fermeture.
• Construction de l'âme : une âme en fibre pleine, une construction creuse ou une âme renforcée modifie la reprise élastique et le rayon de courbure.
• Traitement de surface : les enductions peuvent modifier le frottement, la rigidité, la compressibilité et la résistance aux fluides.

Pour les commandes régulières auprès de fabricants d'équipements d'origine, l'échantillon approuvé doit définir plus que les dimensions extérieures. Enregistrez la construction du produit, la masse par unité de longueur ou le contrôle de densité convenu, la tolérance dimensionnelle et la référence d'approbation de l'échantillon.

Quand évaluer l'utilisation d'une tresse enduite

Une tresse en fibre de verre non enduite convient à de nombreuses applications d'étanchéité thermique statique et sèche. Une construction enduite peut être envisagée lorsque l'acheteur a besoin d'une réduction de l'effilochage de surface, d'une surface de pose plus lisse ou d'une résistance accrue aux fluides de process spécifiés.

Tresse en fibre de verre enduite de caoutchouc de silicone est une construction distincte et ne doit pas être traitée comme une simple variante de couleur interchangeable. L'enduction modifie l'ensemble de l'assemblage ; par conséquent, la température, les fluides, la pression, la rigidité et la compression doivent être réexaminés.

Ne présumez pas qu'un revêtement rend le joint étanche à la pression ou adapté à chaque service de gaz, de vapeur ou de liquide. Fournissez les fluides exacts, la concentration, la pression normale, les variations de pression et le profil d'exposition pour évaluation.

Le choix de la température vient après la géométrie

Un joint dimensionné correctement peut tout de même défaillir si le matériau est utilisé au-delà des conditions de service approuvées. Indiquez la température au niveau de l'emplacement du joint, et non seulement la consigne du four ou la température de la chambre du four. Incluez la température continue normale, la température de pointe, la durée de la pointe et la fréquence des cycles thermiques.

Utilisez la température de service continu documentée de la construction de la tresse finie. La température de classification des fibres, le point de fusion et l'exposition de pointe de courte durée sont des valeurs différentes. L'adhésif, le revêtement, le fil à coudre, le renfort ou un support métallique voisin peuvent devenir le composant limitant.

Si l'exigence de température vérifiée dépasse la construction en fibre de verre sélectionnée, comparez les familles de matériaux dans Tresse en fibre de verre vs tresse en fibre céramique : comment choisir un joint haute température. Cela permet de dissocier un problème de dimensionnement d'un problème de température de matériau.

Comment déterminer la longueur de joint requise

Mesurez le long de l'axe de la gorge nettoyée à travers chaque angle. Pour une porte rectangulaire, ne vous fiez pas uniquement à la largeur et à la hauteur extérieures de la porte, car le chemin du joint peut être en retrait, arrondi ou interrompu par de la quincaillerie.

Identifiez l'emplacement de la jonction avant de commander. Elle doit être accessible pour l'installation et positionnée selon la conception de l'équipement. Indiquez si la tresse sera fournie en bobine continue, en longueur de touret, en longueur coupée, en boucle fermée ou en ensemble préfabriqué.

Ne tendez pas la tresse pendant la mesure ou l'installation. La tension peut réduire son diamètre apparent et provoquer l'écartement des extrémités après chauffage. La marge de coupe et la méthode de jonction doivent être convenues avec le fournisseur car elles dépendent de la stabilité de la tresse, du traitement des extrémités et de la procédure d'installation.

Erreurs de dimensionnement courantes

• Commander à partir de l'ancien joint écrasé : la déformation permanente masque le profil et la taille d'origine.
• Utiliser uniquement la largeur de la gorge : la largeur ne révèle pas la profondeur de la gorge ni l'espace final porte fermée.
• Choisir une tresse plus grande pour stopper chaque fuite : une taille excessive peut maintenir la porte ouverte, surcharger les loquets ou écraser la tresse.
• Ignorer le profil : une tresse ronde et une tresse carrée de même dimension déclarée n'occupent pas un canal de la même manière.
• Ignorer la densité : deux tresses de dimensions égales peuvent nécessiter une force de fermeture différente et présenter une reprise élastique différente.
• Tirer pendant l'installation : la tresse peut s'affiner et se rétracter ultérieurement au niveau de la jonction.
• Utiliser une règle de compression générique : les pourcentages publiés peuvent faire référence à un matériau, une tresse, une densité ou une conception d'équipement différente.
• Ignorer l'état de la porte : des panneaux voilés, des charnières usées et des loquets inégaux peuvent créer des fuites locales même avec la bonne tresse.

Inspection des prototypes et de réception

Pour une nouvelle conception ou un remplacement sans spécification d'origine fiable, approuvez un échantillon représentatif avant de valider la commande en gros. Vérifiez les points suivants :

• Profil et dimensions nominales avant installation
• Tolérance dimensionnelle et régularité sur toute la longueur
• Capacité à se loger dans les sections droites et les angles sans se tordre
• Force de fermeture de la porte et engagement du loquet
• Contact sur tout le périmètre
• Ajustement de la jonction et stabilité des extrémités
• État après un cycle thermique contrôlé
• Signes d'écrasement, effilochage, durcissement ou arrachement

Conservez ensemble l'échantillon de tresse approuvé, la révision du plan et la spécification d'achat. Cela donne aux équipes des achats, de la qualité et de la maintenance une référence commune pour les commandes futures.

Liste de contrôle de demande de prix pour joint en tresse de fibre de verre

Foire aux questions

Le nouveau cordon en fibre de verre doit-il avoir le même diamètre que l'ancien joint ?

Pas automatiquement. L'ancien joint peut être définitivement aplati ou étiré. Mesurez la rainure nettoyée et l'intervalle de la porte fermée, puis utilisez l'ancien cordon uniquement comme élément d'information.

Puis-je choisir la taille du cordon en me basant uniquement sur la largeur de la rainure ?

Non. La profondeur de la rainure, l'intervalle de la porte fermée, le rayon de congé, la densité du cordon et la plage de compression approuvée sont également requis. La largeur seule ne permet pas de prédire la saillie du joint ni la force de fermeture générée.

Quel doit être le taux de compression d'un joint en cordon de fibre de verre ?

Utilisez la plage approuvée pour la construction exacte du cordon. Il n'existe pas de pourcentage universel pour chaque cordon tressé, torsadé, tricoté, à âme pleine, à âme creuse ou enduit. Confirmez la géométrie proposée auprès du fabricant et effectuez un montage d'essai lorsque cela est possible.

Un cordon en fibre de verre rond ou carré est-il préférable pour une porte de four ?

Aucun profil n'est universellement meilleur. Le cordon rond convient généralement aux rainures courbes ou arrondies, tandis que le cordon carré peut offrir un contact plat et une assise stable dans un canal rectangulaire. La conception existante de la rainure et de la porte doit déterminer le choix du profil.

Comment calculer la longueur du cordon ?

Mesurez l'axe de la rainure complète à l'aide d'un ruban souple ou d'un cordon inextensible. Incluez les coins et définissez l'emplacement de la jonction. Convenez de toute tolérance de coupe avec le fournisseur et n'étirez pas le cordon pendant la mesure.

Que faire si le joint correctement dimensionné fuit toujours ?

Vérifiez l'uniformité de la force de verrouillage, l'usure des charnières, la déformation de la porte, l'endommagement des surfaces de la rainure, la mauvaise qualité de la jonction, une surcompression locale ou la dégradation du matériau. Les fuites ne sont pas toujours causées par le diamètre nominal du cordon.

Quand faut-il plutôt envisager un cordon en fibre de céramique ?

Envisagez un autre matériau lorsque la température de service continue documentée ou d'autres exigences de service dépassent les capacités de la construction complète du cordon en fibre de verre. Confirmez la température réelle au droit du joint et tous les composants de l'assemblage avant de changer de matériau.

Demander une recommandation de joint en cordon

Pour un projet OEM, un arrêt d'usine ou un programme de remplacement, envoyez la largeur et la profondeur de la rainure, l'intervalle de la porte fermée, le chemin complet du joint, la température de service, le milieu, la fréquence d'ouverture, des photographies et la quantité requise. Anhui Parker New Material Co., Ltd. peut évaluer des constructions de cordons en fibre de verre ronds, carrés, non enduits et enduits pour l'industrie.

Consultez la gamme complète de cordons haute température ou commencez par le cordon en fibre de verre tressé rond pour l'étanchéité industrielle.
