Manchon en aramide enduit de silicone : Dimensionnement pour câbles et tuyaux

Une gaine dotée d'un revêtement extérieur doit s'adapter dans deux directions. Son alésage doit pouvoir accueillir le tuyau ou le câble, tandis que son diamètre extérieur fini doit passer sans encombre les clips, les supports et les composants voisins. Si l'une ou l'autre de ces dimensions est absente d'un dessin, une taille de gaine nominale ne suffit pas à elle seule à trancher le choix.

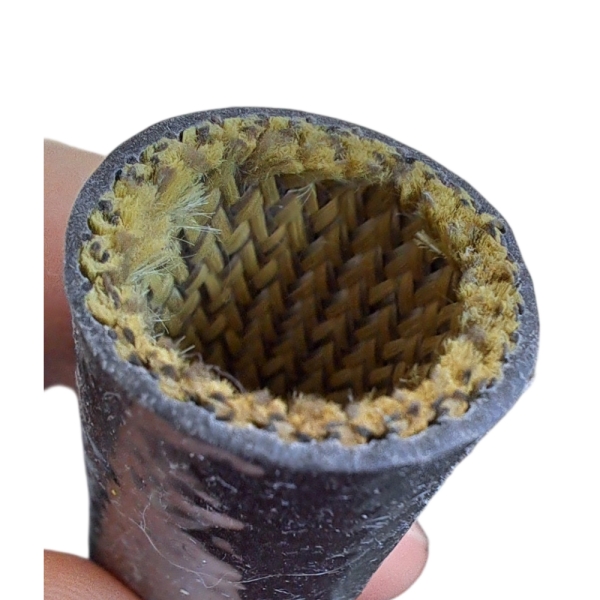

De BSTFLEX gaine en aramide enduite de silicone possède une couche intérieure tubulaire en aramide et un extérieur enduit de silicone. Le produit est présenté pour les faisceaux de câbles, les câbles et les tuyaux. Sa description en ligne ne fournit pas de tableau dimensionnel ; demandez donc les mesures et un échantillon pour la construction faisant l'objet du devis, au lieu de supposer que les dimensions d'une autre gaine enduite s'appliqueront.

Mesurez l'ensemble tel qu'il sera protégé

Pour un faisceau de câbles, mesurez le faisceau fini après le bandage, le ramification et tout revêtement extérieur. Pour un tuyau, mesurez par-dessus la gaine à plusieurs endroits, y compris les variations près du raccord d'extrémité. Enregistrez le diamètre extérieur maximum de la partie qui reste sous la gaine. Indiquez la tolérance de fabrication si l'ensemble est réalisé par lots ; un échantillon situé dans le bas de cette tolérance peut masquer un problème d'ajustement.

Marquez la longueur recouverte, les emplacements des courbures et les endroits où la gaine doit s'arrêter. Incluez tout connecteur électrique, embout de sertissage, écrou ou soufflet que la gaine devra traverser lors de l'installation. L'élément le plus volumineux sur ce trajet peut être beaucoup plus large que la section nécessitant une protection.

Déterminez le moment où la gaine est mise en place

Si la gaine est installée avant qu'une cosse ou un raccord de tuyau ne soit fixé, le raccord ne définit pas l'ouverture de passage. Si elle est ajoutée à un ensemble terminé, mesurez la partie la plus large du raccord et effectuez un essai avec la gaine réelle. Ne forcez pas un tube enduit sur une obstruction, car une tresse non enduite peut s'élargir jusqu'à ce point. Le revêtement et le textile intérieur doivent être évalués ensemble.

Là où aucune des extrémités n'est accessible, établissez la séquence d'assemblage avant de choisir la taille. Une gaine tubulaire plus grande peut passer un raccord d'extrémité tout en restant lâche sur le câble ou le tuyau beaucoup plus petit. Modifier le moment de l'installation ou choisir une construction différente pour un ensemble existant peut donner un meilleur résultat que d'augmenter l'alésage nominal.

Prévoyez de l'espace autour de la gaine finie

Demandez le diamètre extérieur et l'épaisseur de paroi de la gaine finie au niveau du diamètre intérieur proposé. Comparez ensuite cette enveloppe extérieure avec le support, le profilé ou le collier le plus étroit le long du chemin d'installation. Une conception qui a de la place pour le tuyau nu peut n'en avoir plus une fois qu'une gaine enduite est ajoutée.

Essayez l'échantillon au rayon de courbure prévu et sur toute la plage de mouvement normal. Recherchez un aplatissement local, un bourrage contre un clip, un retrait de l'extrémité de la gaine et des dommages visibles sur la surface en silicone. Enregistrez la position des traces d'usure après un essai réaliste de manipulation ou de mouvement. Ne laissez pas le choix de la gaine forcer un tuyau en deçà de son propre rayon de courbure minimal spécifié.

Vérifiez le revêtement par rapport à l'exposition réelle

Indiquez si la gaine touchera une surface chaude, se trouvera à proximité d'une chaleur rayonnante ou protégera principalement contre les frottements. Donnez la température normale et maximale à l'emplacement de la gaine, la durée d'exposition ainsi que tous les fluides utilisés lors de l'assemblage ou du processus de nettoyage. Demandez les données de test actuelles pour la construction en aramide et silicone fournie. La limite de température de l'ensemble de câble ou de tuyau complet peut être inférieure à celle d'un matériau de gaine individuel.

Pour une application électrique, indiquez si la gaine est une housse de protection supplémentaire sur un câble déjà isolé ou fait partie d'un système d'isolation approuvé. Si un test de tension ou de résistance au feu est requis, nommez la méthode et demandez les résultats pour la gaine enduite finie. L'existence d'une couche de silicone n'établit pas une classification électrique particulière.

Séparez les constructions en fibres

Une gaine en fibre de verre enduite de silicone utilise une fibre de base différente. Si la spécification du projet exige du verre, examinezgaine en fibre de verre enduite de caoutchouc de silicone selon ses propres critères. Ses exigences de taille, thermiques et électriques ne doivent pas être copiées dans une spécification d'achat de gaine en aramide simplement parce que les deux ont un extérieur en silicone.

Une courte spécification pour une demande d'échantillon

• Diamètre extérieur maximum du tuyau ou du faisceau de câbles fini et tolérance autorisée.
• Raccord ou connecteur le plus large le long du chemin d'installation.
• Longueur protégée requise, emplacement de la coupe et étape d'assemblage.
• Jeu minimum à travers les supports et rayon de courbure de fonctionnement.
• Source de chaleur, exposition en service et de pointe, et contact avec les fluides.
• Tests requis et modalités d'acceptation de l'échantillon monté.

Envoyez ce dessin et cette demande d'échantillon via lapage produit gaine en aramide enduite de silicone. Demandez au fournisseur d'indiquer la tolérance du diamètre intérieur fini, le diamètre extérieur, les détails du revêtement et les données de test pertinentes sur le devis. Ajustez et inspectez un échantillon sur l'assemblage réel avant d'approuver une longueur de coupe de production.
