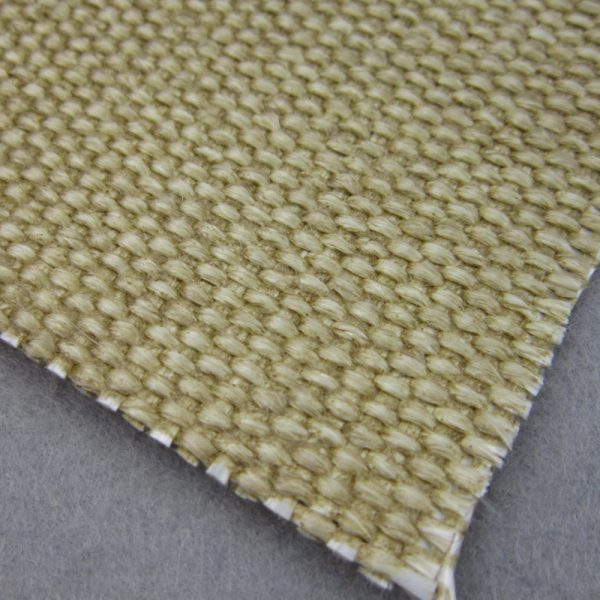

Le tissu en fibre de verre enduit de vermiculite peut être utilisé dans les matelas isolants démontables lorsqu'une couche textile flexible doit supporter des températures plus élevées, une abrasion à chaud et des expositions thermiques répétées. Sa position la plus appropriée n'est pas automatiquement l'extérieur de la housse. Selon l'équipement et la conception du matelas, il peut servir de doublure côté chaud, de tissu de maintien de l'isolant, de couche de renfort ou de tissu intérieur protégé.
Le bon positionnement de la couche est important car chaque partie d'un matelas isolant démontable remplit une fonction différente. Le tissu côté chaud fait face à l'équipement, le cœur isolant limite le transfert de chaleur, l'enveloppe extérieure protège l'ensemble contre la manipulation et l'exposition environnementale, et les coutures ainsi que les fermetures maintiennent le matelas utilisable.
BSTFLEX fournit du Tissu en fibre de verre enduit de vermiculite dans plusieurs grammages et épaisseurs pour la fabrication industrielle. Des matelas sur mesure complets sont disponibles dans la gamme de Matelas isolants démontables.
Évaluez la fibre de verre enduite de vermiculite lorsque la couche textile proposée est exposée à une température plus élevée, à de la chaleur rayonnante, à un contact direct avec un équipement chaud, à une abrasion à chaud ou à un environnement thermique plus rigoureux que ce qu'un tissu extérieur conventionnel enduit de polymère ne devrait subir.
Les positions typiques comprennent :
Pour les matelas ou housses d'extérieur exposés à l'huile, à l'humidité, aux intempéries et à des manipulations répétées, un Tissu en fibre de verre enduit de silicone approprié est souvent évalué pour l'enveloppe externe tandis que la fibre de verre avec vermiculite reste dans la position interne plus chaude.
| Couche ou composant du matelas | Fonction principale | Questions clés de sélection |
|---|---|---|
| Doublure côté chaud | Fait face à l'équipement ou au côté le plus chaud de l'ensemble | Quelle température atteint la doublure ? Y a-t-il un contact direct, de la chaleur rayonnante, des vibrations ou de l'abrasion ? |
| Tissu de maintien de l'isolant | Contient et soutient le cœur isolant | A-t-il besoin de flexibilité, de stabilité dimensionnelle ou de résistance à la migration des fibres ? |
| Cœur isolant | Réduit le transfert de chaleur à travers le matelas | Quelles sont l'épaisseur, la densité et la tenue en température requises ? |
| Renfort ou maille | Ajoute du soutien et aide à maintenir la forme du matelas | Le matelas subira-t-il des vibrations, des retraits répétés ou des charges concentrées ? |
| Enveloppe extérieure | Protège le matelas contre la manipulation et l'environnement extérieur | Le matelas est-il à l'intérieur ou à l'extérieur ? Sera-t-il en contact avec de l'eau, de l'huile, des produits chimiques ou des agents de nettoyage ? |
| Coutures et fermetures | Maintenez le couvercle assemblé et permettez le retrait | Le fil, les sangles, les boucles, les crochets ou le laçage sont-ils adaptés à leur température locale et à leur charge ? |
La fibre de verre enduite de vermiculite peut assurer plusieurs de ces fonctions, mais le nom du matériau ne définit pas l'ensemble de la construction de la jaquette. Le tissu doit être spécifié par sa position exacte et son rôle.
Un revêtement ignifuge est le tissu le plus proche de l'équipement chaud. Cette position peut exposer le textile à la chaleur conductrice, à la chaleur radiante, aux vibrations, aux arêtes vives, aux battitures et à des cycles thermiques répétés.
La fibre de verre enduite de vermunlite est un candidat pratique lorsque :
BSTFLEX Vermiculite Coated Fiberglass Fabric est publié pour les applications à haute température jusqu'à environ 815°C / 1500°F selon le temps d'exposition, la source de chaleur, l'installation et les conditions de travail. Ce chiffre s'applique à la qualité de tissu sélectionnée, et non automatiquement à la couverture terminée.
Une vanne, une bride, un tuyau ou un composant d'échappement peut avoir une température de surface différente de la température mesurée ailleurs dans le processus. Le tissu peut également subir des points chauds locaux autour des boulons, des brides, des soudures, des supports ou des espaces dans l'isolation.
Pour la sélection des matériaux, identifiez :
Ne sélectionnez pas le tissu uniquement en fonction de la température du fluide de procédé. La température à l'emplacement réel de la doublure est la valeur la plus pertinente.
Un tissu adapté au contact à haute température n'est pas automatiquement le meilleur matériau pour la housse externe. L'extérieur d'une housse amovible peut nécessiter une résistance à la pluie, à l'huile, au nettoyage, aux manipulations courantes et aux pliages répétés.
La fibre de verre enduite de vermiculite présente une surface sèche traitée aux minéraux, principalement choisie pour la protection thermique et l'abrasion à chaud. La fibre de verre enduite de silicone offre une surface revêtue de caoutchouc, plus couramment choisie pour la résistance à l'humidité, la résistance à l'huile, l'exposition aux intempéries et les manipulations répétées.
Une disposition multicouche typique peut donc utiliser :
| Position | Matériau possible | Raison principale |
|---|---|---|
| Face chaude | Fibre de verre enduite de vermiculite ou unautre textile qualifié pour les hautes températures | Exposition à des températures plus élevées et abrasion à chaud |
| Cœur | Fibre de verre, silice, fibre céramique ou un autre matériau isolant sélectionné | Réduction des pertes de chaleur et contrôle de la température de surface |
| Enveloppe extérieure | Fibre de verre enduite de silicone ou un autre tissu de recouvrement approprié | Manutention, humidité, huile et protection environnementale |
| Renfort | Maille, tissu supplémentaire ou renfort localisé | Maintien de la forme et répartition de la charge |
Ceci n'est pas une recette universelle. La disposition des couches doit être choisie en fonction de l'équipement réel, de l'environnement et de la routine de maintenance.
Elle peut être utilisée comme couche extérieure dans des applications intérieures ou protégées appropriées où la résistance aux hautes températures est plus importante que l'étanchéité aux intempéries. Cependant, elle ne doit pas remplacer automatiquement une coque externe enduite dans des conditions humides, huileuses ou extérieures.
Avant de l'utiliser à l'extérieur, évaluez :
Un tissu résistant à l'eau ne suffit pas à rendre une veste finie étanche. Les coutures, les fermetures, les découpes, les pénétrations et le sens du chevauchement font partie de la conception de l'ensemble.

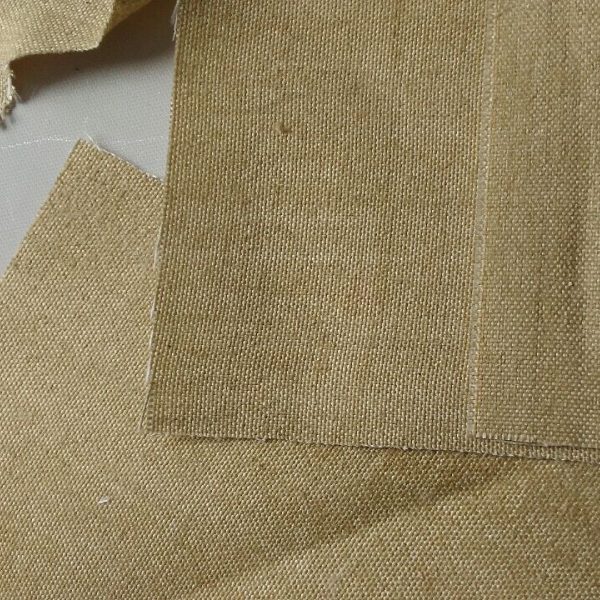

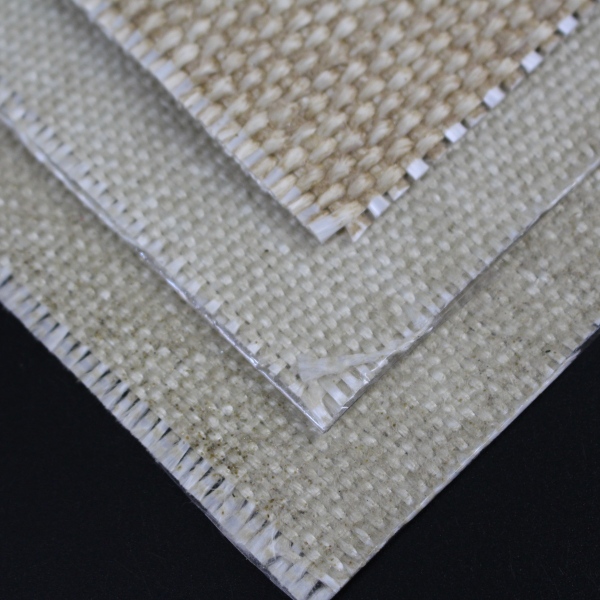

BSTFLEX fournit du tissu de fibre de verre enduit de vermiculite standard d'environ 0,8 mm à 3,0 mm. L'épaisseur correcte dépend de la souplesse, de l'abrasion, du support mécanique, de la fabrication et de la barrière thermique requise.
| Épaisseur nominale | Poids nominal | Utilisation possible de la housse amovible |
|---|---|---|
| 0,8 mm | 615 g/m² | Doublure légère, enveloppement flexible ou couche générale de bouclier thermique |
| 1,0 mm | 816 g/m² | Fabrication générale de housses amovibleset applications de doublures de tuyaux ou de vannes |
| 1,5 mm | 1020 g/m² | Doublure à usage moyen, panneau de confinement de la chaleur ou couvercle d'équipement |
| 2,0 mm | 1380 g/m² | Barrière thermique plus lourde et couche interne à plus forte abrasion |
| 2,5 mm | 1680 g/m² | Couverture d'isolation pour usage intensif ou couche de bouclier thermique lourd |
| 3,0 mm | 1900 g/m² | Protection thermique robuste où le poids et l'épaisseur des coutures restent acceptables |
Ce sont des points de départ de sélection plutôt que des limites d'application universelles. Un tissu plus lourd peut améliorer la durabilité et la masse thermique, mais il peut aussi augmenter le poids de la couverture, l'épaisseur des coutures et la résistance à la flexion autour de petits équipements.
L'augmentation de l'épaisseur du tissu ne multiplie pas la température de service approuvée. La capacité thermique dépend de la fibre, du traitement, de la construction et des conditions d'exposition.
Une nuance plus épaisse peut offrir :
Elle peut également créer :
Approuvez le matériau sur un échantillon fabriqué représentatif plutôt que de choisir par défaut le tissu le plus lourd disponible.
Le tissu de face chaude et le noyau isolant doivent être choisis ensemble. La doublure doit être capable de contenir, de soutenir ou de protéger l'isolant choisi sans créer de rigidité ou d'usure inutile.
Confirmez :
La performance thermique de la couverture provient principalement du système d'isolation complet. La fibre de verre vermiculée est une couche de tissu ; elle ne doit pas être considérée comme un substitut à l'épaisseur d'isolation en vrac requise.
Une doublure haute température peut céder au niveau d'une couture de catégorie inférieure si le fil à coudre ou la construction de la couture ne convient pas aux conditions locales.
La spécification de fabrication doit identifier :
Lorsque cela est possible, éloignez les coutures critiques du contact direct avec la surface la plus chaude ou un bord d'équipement coupant.
Un couvre-soupape doit s'ajuster autour du corps, du chapeau, de la tige, de l'actionneur et des brides adjacentes tout en préservant l'accès pour le fonctionnement et la maintenance. Utilisez la spécification des couches pour traiter les points chauds locaux près du chapeau, des bords de bride et des raccordements de tuyauterie.
La doublure ne doit pas interférer avec le mouvement de la vanne ou l'accès aux points d'inspection. Pour les assemblages sur mesure complets, consultez la catégorie Matelas d'isolation amovibles et les configurations de couvre-soupapes disponibles.
Les protections de bride subissent souvent une chaleur concentrée autour du joint et des boulons. Le modèle doit permettre l'inspection ou la surveillance des fuites requise par le site tout en protégeant l'isolation contre les bords de bride coupants.
Là où le couvercle est retiré fréquemment, examinez l'usure au niveau de la ligne de division, du chevauchement et des points de fermeture. Un renfort local peut être plus efficace que d'augmenter le poids de chaque panneau.
Les composants d'échappement peuvent combiner température élevée, vibrations et chaleur radiante. Déterminez si la doublure touchera la surface et si le mouvement peut provoquer des frottements. Le tissu sélectionné, l'âme isolante, le renfort et le système de fixation doivent être examinés en tant qu'ensemble complet.
Les pompes, échangeurs de chaleur, turbines, réacteurs et autres équipements peuvent nécessiter des enveloppes sectionnées afin que seul le panneau nécessaire soit retiré lors de la maintenance. Les divisions des panneaux influencent l'emplacement des coutures, le chevauchement et le nombre de fermetures.
Fournissez des dessins ou des photographies d'équipements montrant les supports, les instruments, les tubulures et les panneaux d'accès avant que le patron du tissu ne soit approuvé.
Une housse retirée chaque semaine est soumise à des contraintes différentes de celle ouverte uniquement lors d'un arrêt annuel. Des manipulations répétées peuvent provoquer de l'usure même lorsque la température se situe dans les limites nominales du matériau.
Pour les housses fréquemment manipulées, évaluez :
Un prototype représentatif doit être installé, retiré et réinstallé selon la procédure réelle avant qu'une commande récurrente importante ne soit approuvée.
Inspectez le revêtement et la couverture achevée conformément à la procédure de maintenance du site. Les observations pertinentes peuvent inclure :
Ne pas évaluer le tissu uniquement sur la base d'un contour complet. Une doublure endommagée localement peut ne plus retenir l'isolation ou protéger les couches adjacentes comme prévu.
| Article de DACH | Informations à fournir |
|---|---|
| Étendue de la fourniture | Tissu en rouleau, panneaux découpés, doublure cousue, kit prêt à coudre ou housse d'isolation complète |
| Position de la couche | Face chaude, tissu de maintien intérieur, renfcouche de renfort ou enveloppe extérieure |
| Équipement | Vanne, bride, tuyau, composant d'échappement, turbine, pompe ou autre équipement |
| Température | Température normale et maximale au niveau de la couche de tissu proposée |
| Exposition | Contact direct, chaleur radiante, air chaud, vibration, abrasion ou contamination |
| Spécification du tissu | Épaisseur, poids, largeur, longueur de rouleau et tolérances requis |
| Système d'isolation | Matériau d'âme, épaisseur, densité, treillis de support et coque externe |
| Fabrication | Fil, coutures, fermetures, renfort et dimensions finies |
| Maintenance | Fréquence de retrait prévue, conditions de nettoyage et de stockage |
| Documentation | Fiche technique requise, registres d'inspection, approbation d'échantillon ou spécification client |
| Quantité | Prototype, lot de projet, production OEM ou commande de remplacement répétée |
Oui. Il peut être utilisé comme doublure côté chaud, tissu de rétention de l'isolation, couche de renfort ou autre couche interne lorsque la nuance choisie convient à la température et à l'exposition mécanique.
Non. Le matériau approprié dépend de la température réelle de la doublure, des conditions de contact, de la flexibilité requise et de l'environnement de service. Des textiles en silice ou en fibre céramique pour températures plus élevées peuvent être envisagés lorsque le service dépasse la nuance de fibre de verre sélectionnée.
Il peut être envisagé pour des applications intérieures ou protégées appropriées, mais il ne doit pas remplacer automatiquement une housse enduite de silicone ou une autre housse de protection environnementale lorsque l'humidité, l'huile, les intempéries et les manipulations répétées sont importantes.
Il n'y a pas d'épaisseur universelle. Les options standard de BSTFLEX vont d'environ 0,8 mm à 3,0 mm. Sélectionnez la nuance en fonction de la fonction de la couche, de la flexibilité, de l'abrasion, de la construction des coutures et de la conception complète de la chemise.
Non. L'épaisseur affecte le poids, la durabilité, la masse thermique et le comportement de fabrication, mais elle ne multiplie pas la température de service approuvée.
Oui. Une couche intérieure à haute température peut utiliser de la fibre de verre enduite de vermiculite tandis qu'une coque externe plus froide utilise de la fibre de verre enduite de silicone. Chaque couche doit être choisie en fonction des conditions de sa propre position.
Oui. Des rouleaux standard, une largeur ou une longueur de rouleau personnalisée, des pièces découpées, des composants cousus et des housses d'isolation amovibles complètes peuvent être évalués en fonction de la portée du projet.
Pour le matériau en rouleau, envoyez à BSTFLEX l'épaisseur, la largeur, la longueur de rouleau, la quantité et la position de couche prévues requises. Consultez la gamme de tailles actuelle de Vermiculite Coated Fiberglass Fabric comme point de départ.
Pour une housse finie, fournissez les dessins de l'équipement, les photographies, la température de fonctionnement, les exigences d'isolation, l'accès pour la maintenance et le système de fixation préféré. BSTFLEX peut fournir des Removable Insulation Blankets ou des matériaux sélectionnés pour le propre programme de fabrication de l'acheteur.
Comparez d'autres options textiles dans la catégorie Tissu haute température ou contactez BSTFLEX pour le choix des matériaux, des échantillons et une aide pour les devis.
