Gaine Anti-Feu pour Équipement d'Asphalte Chaud : Tuyaux Hydrauliques et Lignes Chauffées

Avant d'ajouter une gaine coupe-feu à un équipement d'asphaltage, repérez la source de chaleur sur le schéma. Il peut s'agir d'un élément d'échappement situé près d'un flexible hydraulique ou du produit chaud contenu dans une conduite de transfert. Ces situations requièrent des spécifications de protection thermique différentes.

Manchon coupe-feu pour équipement d'asphalte chaudIl s'agit d'un revêtement extérieur, et non d'un tuyau pour le transport d'asphalte. Autour d'une conduite hydraulique, son rôle est de limiter l'exposition à la chaleur ambiante. Autour d'une conduite de process chauffée, son rôle doit être défini dans le cadre de la conception globale de l'isolation et de la régulation thermique.

Pour les fabricants d'équipements, les assembleurs de tuyaux et les acheteurs de produits de maintenance, un examen ligne par ligne constitue un point de départ utile.Gamme de manchons coupe-feu BSTFLEXcomprend des constructions tubulaires et ouvrables en fibre de verre revêtue de silicone pour évaluer ces exigences.

Protéger un flexible hydraulique et isoler une conduite sous tension sont des tâches différentes.

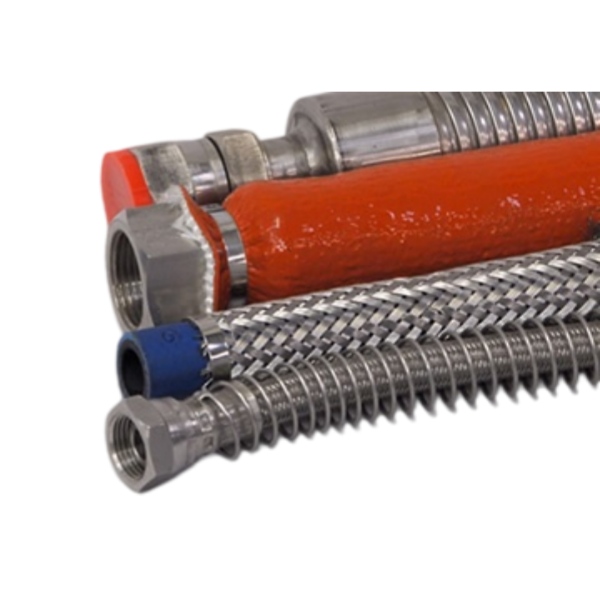

Tuyau hydraulique à proximité d'un composant chaud

Commencez par identifier la source de chaleur : gaz d’échappement du moteur, surface chaude ou ligne de production à proximité. Vérifiez le cheminement et la séparation du tuyau avant de choisir la gaine. Celle-ci doit compléter un cheminement approprié et non justifier le contact direct du tuyau avec la source de chaleur.

LeGaine coupe-feu pour tuyau hydraulique BSTFLEXIl s'agit d'un point de départ pour les engins de chantier et les ensembles hydrauliques industriels exposés à la chaleur extérieure. Spécifiez la section à protéger et son environnement d'utilisation plutôt que de demander une protection pour chaque flexible de la machine.

Vérifiez également la température du fluide hydraulique. Un manchon de protection n'est pas un dispositif de refroidissement et ne peut corriger la surchauffe générée à l'intérieur du système hydraulique. Les flexibles et les raccords conservent leurs limites d'origine en termes de pression, de compatibilité avec les fluides et de température.

Conduite transportant du bitume chaud ou de l'huile thermique

Il convient ici de déterminer si l'objectif est de réduire les pertes de chaleur, de protéger les composants voisins ou de fournir une enveloppe de protection externe à un système d'isolation existant. Avant de choisir le matériau extérieur, il est nécessaire de définir la température du fluide requise et le cycle de fonctionnement.

L'isolation passive ralentit le transfert de chaleur ; elle n'apporte pas de chaleur. L'utilisation d'une gaine coupe-feu ne garantit pas la pompabilité du bitume pendant un arrêt. Le maintien de la température nécessite une analyse complète de la ligne, incluant le chauffage (le cas échéant), les raccords, l'isolation et les systèmes de contrôle.

Où consulter les informations sur la protection des tuyaux sur les équipements d'asphalte

Une machine à finir l'asphalte, un camion distributeur et une installation de transfert stationnaire n'utilisent pas la même configuration de tuyaux. Utilisez les emplacements suivants comme points de repère pour l'inspection, puis vérifiez lesquels s'appliquent à la machine concernée.

Veillez à bien séparer la conduite de produits asphaltés du circuit hydraulique qui actionne sa pompe. Des raccords d'apparence similaire ou des conduites voisines ne rendent pas ces ensembles interchangeables.

Spécifiez le cycle de fonctionnement complet, et non une seule mesure de température.

Pour la protection des tuyaux des finisseurs d'asphalte, consignez les conditions pendant la mise en marche, le pavage, les pauses et la séquence d'arrêt requise. Indiquez la configuration pertinente de la machine : position de la table de pose, présence de protections et de barrières à proximité, et si le chauffage reste actif pendant une pause.

Mesurez séparément la température de l'air ambiant, la température de la surface exposée du manchon et la température admissible du tuyau situé en dessous. Lorsque de l'huile thermique ou du bitume circule dans la conduite protégée, enregistrez la température du procédé séparément. Ces valeurs permettent de répondre à différentes questions d'ingénierie.

Une valeur d'exposition momentanée à la flamme ne constitue pas une spécification pour un fonctionnement continu. Indiquez la durée d'exposition normale et tout événement anormal auquel la protection est censée faire face. Le manchon, la couture et le traitement d'extrémité sélectionnés doivent être vérifiés au regard de ces exigences.

Choisissez la construction de la manche finie

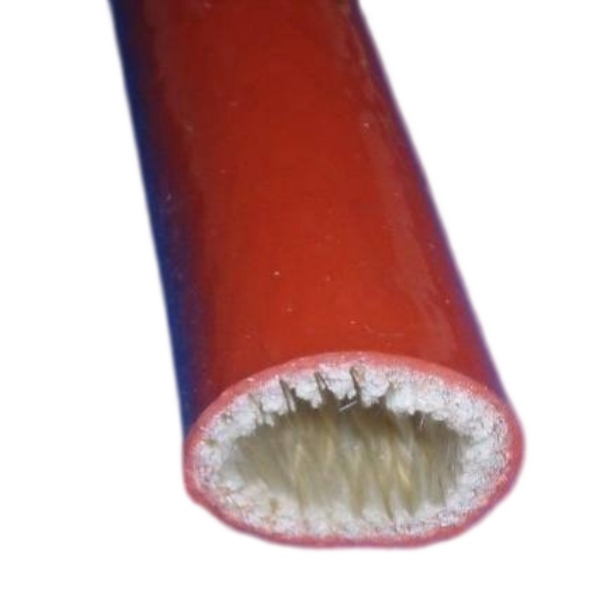

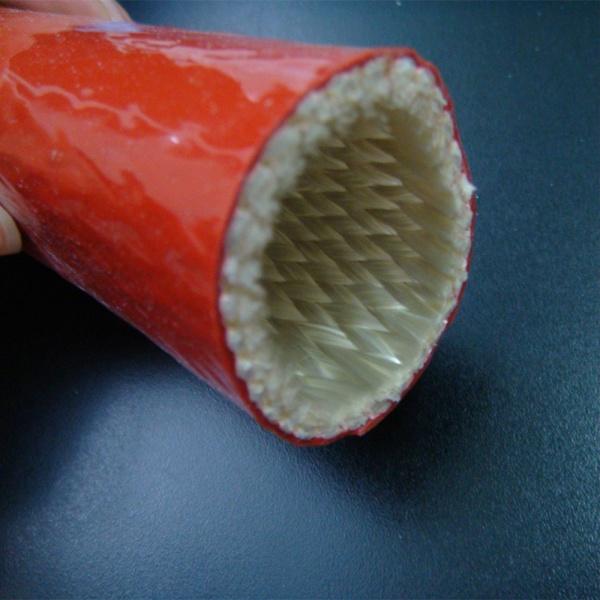

LeGaine coupe-feu en fibre de verre et silicone tressée BSTFLEX EFRSCe produit associe un corps en fibre de verre à un revêtement en caoutchouc silicone. Ses dimensions, indiquées dans le catalogue, servent de base à la réalisation d'un revêtement tubulaire installé lors du montage du tuyau ou par une entrée d'extrémité appropriée.

Pour une ligne connectée existante, évaluer unmanchon coupe-feu à pressionLorsque le chemin d'accès permet de positionner et de fermer le couvercle, vérifiez le chevauchement, la fixation et le dégagement par rapport aux pièces voisines. Un couvercle ouvrable résout un problème d'accès ; il ne dispense pas de la qualification de la protection thermique finale.

Comparez les échantillons revêtus en fonction de l'épaisseur de paroi, de la flexibilité, du diamètre d'installation et de la facilité de manipulation. Évitez de choisir systématiquement un revêtement plus épais : les dimensions extérieures accrues doivent rester compatibles avec les supports et le parcours de déplacement.

Une gaine anti-feu peut-elle servir de revêtement extérieur à un tuyau chauffant ?

Oui, une gaine coupe-feu peut être spécifiée comme revêtement extérieur d'un flexible chauffant conçu à cet effet. Cela diffère de l'ajout d'une couche quelconque à un flexible thermorégulé existant.

Un tuyau chauffant électrique comprend un corps contenant le fluide, des éléments chauffants, un capteur de température, une isolation et une gaine extérieure. Cette gaine extérieure fait partie intégrante du système. Vérifiez si le projet nécessite le remplacement de la gaine d'origine ou l'ajout d'un revêtement, et faites approuver cette modification par le fabricant du tuyau chauffant.

Vérifiez la répartition de la chaleur, la réactivité de la commande, les raccordements et le rayon de courbure admissible. Ne recouvrez pas un connecteur électrique, ne déplacez pas un capteur et ne modifiez pas l'isolation autour d'un élément chauffant, même pour un ajustement plus esthétique. Conservez la protection existante contre l'humidité et les chocs, sauf si une conception approuvée la remplace spécifiquement.

Pour un ensemble chauffé à l'huile thermique, fournissez le schéma de construction précis et distinguez le circuit de transfert de chaleur du circuit du produit. Une description générique telle que « tuyau bitumineux chauffé » ne permet pas d'identifier la surface interne du manchon proposé.

Le contact avec le bitume chaud nécessite une évaluation spécifique.

Distinguez les éclaboussures accidentelles des contacts répétés, des dépôts retenus ou des fuites provenant de la conduite sous-jacente. Indiquez au fournisseur quels produits bitumineux, fluides hydrauliques, agents de démoulage et produits de nettoyage peuvent entrer en contact avec le revêtement, ainsi que leurs températures et la durée de contact prévue.

Ne déduisez pas la résistance au bitume chaud ou à un produit de nettoyage d'un résultat d'éclaboussures de métal en fusion. De même, une déclaration générale de résistance à l'huile ne constitue pas une approbation de compatibilité pour tous les fluides utilisés sur les engins de pavage.

Incluez la contamination prévue dans l'analyse d'échantillons. Précisez comment le couvercle sera inspecté et nettoyé, et à quel moment il devra être remplacé. Ne présumez pas que les dépôts se détacheront de la surface ni que le grattage, les solvants ou le nettoyage à haute pression conviennent à tous les revêtements et fermetures.

Avant de recouvrir une tache, identifiez-en la source. Un manchon coupe-feu ne constitue pas une réparation pour une fuite au niveau d'un raccord hydraulique ou d'un tuyau de transfert d'asphalte, et ne doit pas masquer un défaut nécessitant une intervention.

Prévoir un espace pour les mouvements de la chape et l'accès pour l'entretien

Approuver le manchon dans les dispositifs de travail et de transport de la machine. Lors du déploiement de règles extensibles ou d'accessoires pliables, examiner les points de changement de direction du tuyau gainé, son approche d'un support ou son déplacement par rapport à un autre tuyau.

Mesurez le tuyau fini ou l'ensemble chauffant, et non seulement son diamètre nominal. Tenez compte des gaines et de l'isolation existantes.Tableau des tailles et guide d'ajustement des manchons anti-feuexplique les vérifications distinctes pour l'ajustement final et le passage sur les raccords.

Veillez à ce que les raccords de service, les points de contrôle d'état et les éléments d'identification soient facilement accessibles. Indiquez clairement le début et la fin du revêtement afin que les remplacements successifs garantissent une couverture identique. N'utilisez pas le manchon comme point de levage ni comme sangle pour retenir un tuyau en mouvement.

L’installation doit être effectuée uniquement en respectant la procédure de maintenance sécurisée de l’équipement, incluant l’arrêt, le contrôle de la pression et des autres énergies dangereuses, ainsi que le refroidissement jusqu’à ce que l’équipement soit manipulable en toute sécurité. Toute manœuvre motorisée ou évaluation du fonctionnement doit être réalisée conformément à une procédure approuvée et en veillant à ce que le personnel se tienne à distance de l’équipement.

Exemple : Deux conduites à côté d’une pompe de distribution d’asphalte

Prenons l'exemple d'une installation hypothétique comportant un flexible d'alimentation hydraulique et une conduite de transfert de produit chauffée dans la même zone de service. Les deux nécessitent une attention particulière, mais les spécifications de l'une ne doivent pas être appliquées à l'autre.

Pour le flexible hydraulique, identifier la surface chaude externe et vérifier le cheminement. Évaluer l'opportunité d'installer une gaine sur la partie exposée restante, en fonction de la température du flexible, de la couverture et de la liberté de mouvement.

Pour la gamme de produits, commencez par déterminer la température de distribution requise et le système de chauffage existant. Évaluez le manchon coupe-feu extérieur qui en fait partie intégrante. Les questions à se poser portent notamment sur la continuité de l'isolation et l'accessibilité des raccords, et pas seulement sur la possibilité d'enfiler le tube sur le tuyau.

Des références de pièces distinctes et des instructions d'installation précises facilitent la maintenance ultérieure. Un couvercle homologué pour un circuit ne doit pas être utilisé pour un autre, même si sa couleur et son diamètre correspondent.

Que faut-il inclure dans une demande de devis pour une gaine coupe-feu pour équipement d'asphalte ?

Fournissez une photographie ou un schéma annoté pour chaque ligne protégée. Indiquez le type d'équipement, la fonction du circuit, ses dimensions extérieures réelles, la couverture requise et s'il s'agit d'une installation neuve ou d'une rénovation.

Pour la protection hydraulique, précisez l'emplacement de la source de chaleur, les limites de température du fluide, ainsi que les conditions de mouvement et de frottement. Pour une conduite chauffée, indiquez la structure de la couche existante, la température de process requise, la méthode de chauffage et les exigences de revêtement du fabricant.

Indiquez le niveau de contamination prévu, les modalités d'inspection et la documentation produit requise. Précisez la quantité d'échantillons et les besoins de production, mais distinguez les exigences de découpe, de marquage et d'emballage des critères d'acceptation technique.

Approuver un échantillon représentatif du montage prévu. Vérifier l'installation, la couverture, le mouvement, l'état de fermeture et les performances thermiques par rapport aux limites convenues. Pour un flexible chauffant motorisé, l'approbation doit porter sur le système de fonctionnement complet et non sur un simple échantillon de matériau.

Questions concernant les manchons coupe-feu des machines à asphalte

Un manchon coupe-feu peut-il résoudre le problème de la température élevée de l'huile hydraulique ?

Non, pas à elle seule. Elle concerne l'exposition externe spécifique, et non la surchauffe générée dans le circuit hydraulique. Il convient d'identifier la cause de la surchauffe avant de décider si une isolation supplémentaire est appropriée.

Un manchon coupe-feu externe peut-il remplacer un tuyau de transfert d'asphalte chaud ?

Non. Le tuyau et les raccords sous-jacents doivent déjà être adaptés au produit transporté, à la pression et à la température. La gaine coupe-feu ne constitue pas une doublure pour le fluide ni un renfort contre la pression.

La ligne recouverte est-elle sans danger au toucher ?

Ne tenez pas cela pour acquis. Toute exigence de contact avec le personnel nécessite une évaluation spécifique de la température de surface dans les conditions réelles d'utilisation. La température de service d'une manche n'est pas une température de contact sans danger.

Fourniture de manchons coupe-feu BSTFLEX pour projets d'équipement

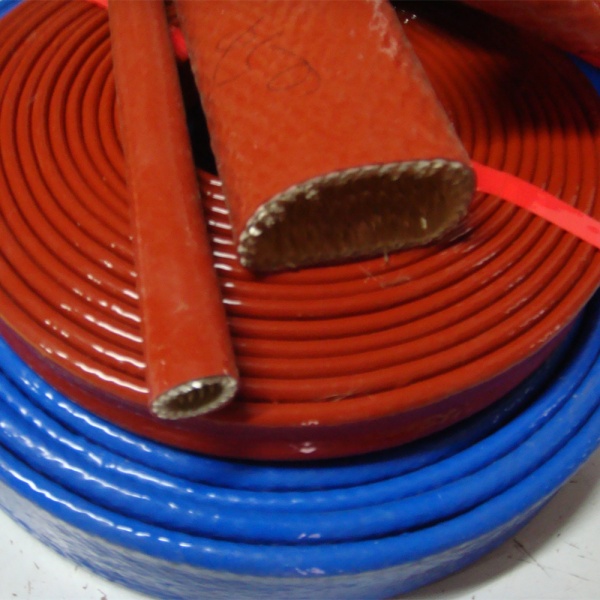

BSTFLEX propose des gaines coupe-feu en fibre de verre revêtues de silicone pour la protection externe des tuyaux et câbles. Différentes épaisseurs, longueurs et conditionnements sont disponibles sur demande. Les formats tubulaires et à clipser permettent d'adapter la protection à la méthode d'installation et aux exigences d'inspection.

Pour les machines d'asphaltage, veuillez envoyer le schéma et préciser s'il s'agit d'une protection thermique pour flexible hydraulique ou d'un revêtement extérieur pour une conduite chauffée. Cette précision permet de définir l'échantillon approprié et les contrôles nécessaires avant la production.

Demandez des données produit, des échantillons ou un devis pour une gaine coupe-feu OEMavec les détails de l'équipement, les conditions d'exposition et les quantités requises.
