Gaine Hybride Carbone et Fibre de Verre pour Tubes Composites

Un dessin mentionnant une « gaine carbone/verre » soulève plusieurs questions pour le fournisseur. Quelle proportion de chaque fibre doit composer le tressage ? Quel sera le diamètre de la gaine une fois ajustée à l’âme ? Dans quelle direction doit suivre le renfort ? Les réponses à ces questions influencent le textile commandé et le stratifié réalisable.

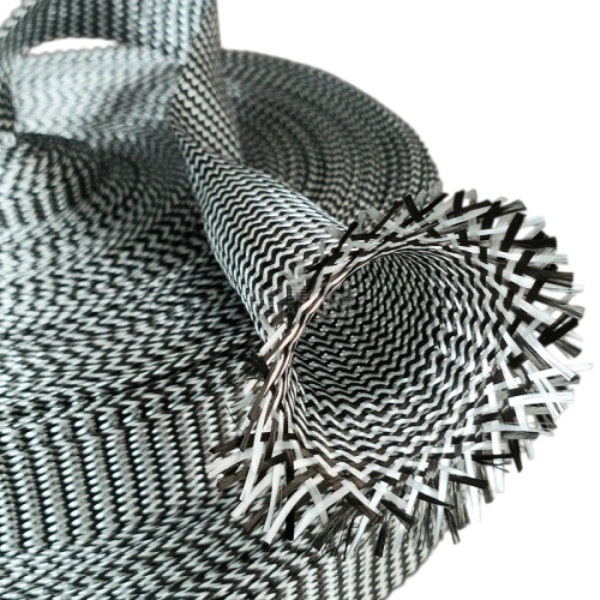

Gaine hybride en fibre de verre et carboneCe matériau combine des fils de carbone et de verre tressés en tube. Il s'agit d'un renfort sec pour composite imprégné de résine, dont le diamètre, l'angle de tressage et le taux de fibres sont spécifiés pour le projet. Utilisez le dessin de la pièce et le procédé de fabrication pour définir ces détails avant de choisir un échantillon.

Commencez par le travail de cette couche.

Identifiez les charges que le tube fini doit supporter et le rôle de la couche hybride dans le stratifié. Une gaine tressée dispose ses fils en diagonale autour de l'âme. Son angle d'installation peut varier selon la section de la tresse (plus grande ou plus petite). Une conception nécessitant un renforcement longitudinal important peut exiger une couche supplémentaire de fibres axiales. Une conception soumise à la torsion, à la flexion ou à un impact localisé requiert un plan de stratification et d'essais spécifique.

Les fils de carbone et de verre peuvent être agencés selon différentes proportions et motifs de tressage. Leur présence dans un tube ne détermine pas la rigidité, la résistance aux chocs ni la durée de vie en fatigue de la pièce polymérisée. Ces propriétés dépendent du stratifié complet, notamment de l'agencement des fibres, de la résine, du volume de fibres, de la qualité de fabrication et des conditions d'essai. Il convient de définir les performances requises pour chaque pièce, puis de comparer les différentes constructions textiles envisagées en fonction de ces performances.

Décrivez le mélange de fibres de manière à ce que le fournisseur puisse construire

L’expression « moitié carbone, moitié verre » peut désigner un nombre égal de fils porteurs, une masse de fibres sèches égale ou un motif visuel alterné. Il s’agit d’instructions différentes. Précisez si votre dessin détermine le rapport carbone/verre par poids, par titrage du fil ou selon une disposition prédéfinie. Si l’aspect de la surface finie est important, indiquez la face visible et fournissez un échantillon ou un dessin annoté.

Indiquez au fournisseur la qualité du fil, la taille du câble, le type de fibre de verre, le poids sec cible et la tolérance autorisée. Demandez quelles propriétés sont mesurées sur la gaine détendue et lesquelles sont données pour un diamètre installé défini. Si le mélange demandé est un objectif de développement plutôt qu'une spécification approuvée, précisez-le. Cela permettra au programme d'échantillonnage de comparer les constructions sans considérer un rapport non testé comme définitif.

Vérifiez le chemin d'installation complet

Pour un tube droit, indiquez le diamètre extérieur de la surface qui recevra la gaine et la longueur à recouvrir. Pour une âme conique ou étagée, indiquez les diamètres minimal et maximal, les longueurs de transition et les épaulements. Mentionnez tout raccord sur lequel la tresse sèche doit passer, même si ce raccord se situe au-delà de la zone de renforcement finie.

Ajustez un court échantillon au noyau réel ou à un mandrin représentatif. Un manchon passant au point le plus large peut se positionner différemment sur une section plus étroite. Vérifiez l'absence de zones ouvertes, de fils entassés, d'une répartition inégale du carbone et du verre, ainsi que les variations d'angle de tressage. Marquez les points de départ et d'arrivée, puis mesurez la longueur à sec consommée. Cette mesure est plus pertinente que la seule longueur nominale du tube pour déterminer la longueur de coupe en production.

Faire passer l'échantillon par le processus de résine prévu

Indiquez au fournisseur si la gaine sera posée à la main, infusée sous vide ou selon un autre procédé approuvé. Précisez le système de résine et identifiez les autres plis qui se trouveront sous ou au-dessus de la tresse. Confirmez l'encollage et l'imprégnation du fil avec la résine sélectionnée. Un essai à blanc permet de vérifier le positionnement du textile sur l'âme ; il ne permet pas de prédire les performances du stratifié durci.

Fabriquez une pièce d'essai en utilisant le drapage proposé. Notez la position de la tresse installée, l'absorption de résine, les zones difficiles à mouiller, les interstices visibles et l'état des extrémités coupées. Après polymérisation, vérifiez la pièce par rapport au plan et aux critères de réception du projet. Lors de la comparaison de deux mélanges de fibres, veillez à conserver la géométrie du noyau et les conditions de mise en œuvre identiques afin que l'essai fournisse des informations pertinentes sur la modification du textile.

Envoyez une demande complète

Une demande de renseignements d'un équipementier d'origine concernant le gainage hybride doit inclure :

• Un dessin de pièce indiquant la plage de diamètres, les transitions, le chemin d'installation et la longueur de couverture requise.
• La fonction prévue de la couche hybride et tout rapport carbone/verre approuvé, qualité du fil, angle de tressage ou exigence de poids sec.
• La résine, la séquence de stratification, la méthode d'imprégnation et les tests de réception de la pièce finie.
• La longueur de l'échantillon demandée, la quantité d'essai, le format en rouleau ou en longueur coupée et la quantité de production estimée.
• Toute exigence relative à l'aspect de surface, à la manipulation ou à l'emballage qui affecte la construction de la tresse.

Si le modèle approuvé prévoit une tresse entièrement en fil de carbone, voir leManchons tressés en fibre de carbonepage produit. Si elle nécessite principalement des fibres disposées le long du tube, laGaine en fibre de carbone unidirectionnelleIl s'agit d'une architecture de renforcement différente. Choisissez la construction en fonction du schéma du stratifié et des résultats des tests, et non en fonction de la similitude des noms de produits.

Discutez d'un exemple de construction

Envoyez le dessin, le mélange de fibres proposé et les détails du procédé à BSTFLEX. Nous pouvons examiner le diamètre demandé, la construction de la tresse et le format de livraison pour un échantillon. Approuvez l'assemblage à blanc et l'essai de fabrication avant de fixer les spécifications de production.page produit Gaine hybride fibre de verre carboneest le point de départ d'une enquête technique.
