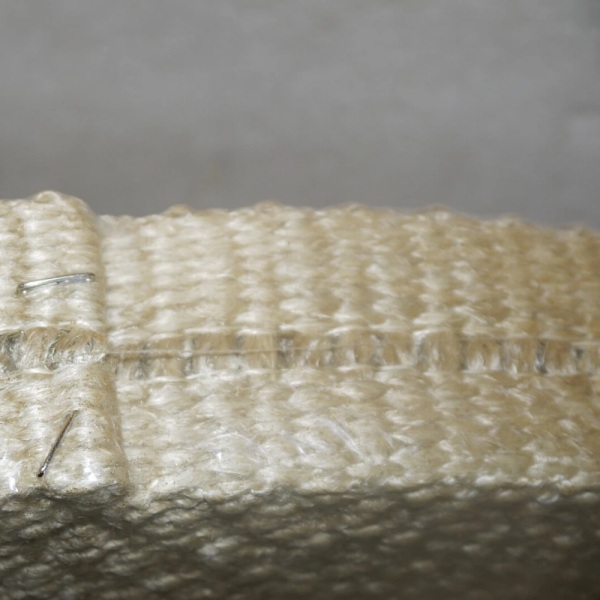

Le ruban à chaîne tombante en fibre de verre enduite de vermiculite combine un textile en fibre de verre enduite avec une zone de fixation centrale formée en omettant certains fils longitudinaux.Cette construction peut accueillir des boulons ou des goujons dans un joint thermique industriel, mais elle ne définit pas un pas de perçage universel, une charge d'étanchéité ou une température nominale.
BSTFLEXBande de renfort en fibre de verre enduite de vermiculiteCe guide est destiné à l'isolation industrielle et aux joints d'étanchéité thermique boulonnés. Il explique comment spécifier l'ouverture centrale, la disposition des fixations, le revêtement, les points de contact et les conditions de température avant de passer commande.
Qu'est-ce qui différencie le ruban Drop-Warp ?
Dans un ruban tissé, les fils de chaîne sont disposés dans le sens de la longueur et les fils de trame dans le sens de la largeur. Dans une construction à chaîne tronquée, certains fils de chaîne sont omis dans une zone centrale, créant ainsi une section ouverte ou à densité de fils réduite entre les bandes latérales tissées.
La zone centrale peut accueillir des boulons, des goujons ou d'autres éléments de fixation homologués. Il ne s'agit pas nécessairement d'une rangée de trous circulaires percés en usine ; des fils transversaux peuvent subsister au niveau de l'ouverture. Vérifiez la construction réelle et examinez un échantillon physique avant de supposer qu'une fixation peut être insérée en tous points.
Distinguer la largeur de l'ouverture centrale de l'entraxe des boulons
- Largeur de l'ouverture centrale :largeur transversale de la zone de déformation.
- Pas de boulon :distance entre les centres des fixations le long de l'équipement.
- Largeur de la bande latérale :matériau tissé restant de chaque côté de la zone centrale.
- Largeur totale du ruban :largeur totale du ruban fini.
Une bande peut présenter une ouverture centrale adéquate, mais s'avérer inadaptée si la rangée de boulons est décalée, si les bandes latérales ne reposent pas sur les surfaces d'appui ou si sa largeur totale excède l'espace disponible. Ne déduisez pas le pas de boulon standard du nom du produit. Le schéma de l'équipement doit préciser la position des fixations, les décalages d'extrémité et les jeux.
Que mesurer avant de choisir le mètre ruban ?
| Dimension ou condition | Que faut-il enregistrer ? |
|---|---|
| Largeur totale du ruban | RequiCouverture rouge et largeur des sièges disponibles. |
| Ouverture du centre | Largeur de la zone de dévidage et sa position par rapport aux bords de la bande. |
| Diamètre de fixation | Diamètre réel du boulon ou du goujon, manchons ou épaulements compris. |
| disposition des boulons | Entraxe, décalages aux extrémités, nombre de fixations et espacement non uniforme. |
| Contact de bande latérale | Largeur des surfaces que les bandes tissées doivent contacter. |
| Épaisseur installée | Écart requis pour joint fermé ou épaisseur comprimée et condition de mesure. |
| Géométrie articulaire | Lignes droites, angles, courbes, transitions et zones restreintes. |
Utilisez autant que possible le schéma d'équipement approuvé. Une bande usée peut avoir subi des modifications dues à la compression, à des dommages thermiques, à l'effilochage ou à une déformation permanente ; elle peut donc ne plus correspondre aux dimensions d'origine.
Pourquoi les bandes latérales sont importantes
Le centre de la bande de renfort permet le système de fixation ; il ne remplace pas la surface de contact requise par le joint. Les bandes latérales doivent reposer sur les surfaces d’appui prévues sans se plier, se froisser ni être arrachées par les fixations.
Une ouverture centrale plus large n'est pas forcément préférable, car elle peut réduire la quantité de tissu disponible près de la zone de fixation. Ne découpez pas les bandes latérales pour ajuster un boulon mal aligné, sauf si la conception a été vérifiée et la modification approuvée.
À quoi apporte le revêtement de vermiculite ?
Le matériau de base est un textile en fibre de verre. Un revêtement de vermiculite modifie la surface exposée et peut améliorer la résistance du ruban à la chaleur et à l'usure par rapport à un matériau non traité. Le gain réel dépend de la formulation du revêtement, de son taux de couverture, du type de textile et des conditions d'exposition.
Le revêtement ne transforme pas le ruban en fibre de silice ou de céramique et ne garantit pas automatiquement son aptitude à toutes les applications en contact direct avec une flamme, des métaux en fusion, des produits chimiques ou des températures élevées en continu. Il convient de préciser la finalité du revêtement et d'exiger des preuves spécifiques au produit concernant les conditions requises.
Spécifiez séparément la température continue et l'exposition maximale.
La température de service continue, les pics de température intermittents et l'exposition directe à une flamme constituent des conditions différentes. Une valeur d'exposition de courte durée ne doit pas être utilisée comme limite de fonctionnement normale pour une bande magnétique qui reste sous compression ou qui doit fléchir pendant son service.
La page produit actuelle du p203 indique une valeur maximale de 1 000 °C, mais ne précise pas s’il s’agit d’une température de service continu, d’une température de pointe, d’une limite de résistance des fibres ou d’un résultat de test. Avant d’indiquer une température numérique dans les spécifications d’un équipement, vérifiez la valeur nominale correspondant à la construction finale exacte.
Pour l'examen technique, veuillez indiquer la température normale à l'emplacement du ruban, la température maximale de courte durée, la durée et la fréquence des pics, l'exposition directe à la flamme le cas échéant, l'état requis après refroidissement et si le joint s'ouvre et se ferme de manière répétée.
L'épaisseur et la compression installées nécessitent leurs propres spécifications.
L'épaisseur nominale du ruban est mesurée sur le textile fourni dans des conditions définies. L'épaisseur installée correspond à la dimension après application de la charge par les surfaces de retenue et de jointure. Indiquez si le dessin concerne l'épaisseur à l'état fermé, l'épaisseur comprimée ou une charge spécifiée.
Il n'existe pas de pourcentage de compression universel ni de couple de serrage des boulons défini par le terme « ruban de vermiculite ». Ne serrez pas les fixations au-delà de la limite de conception approuvée pour compenser un mauvais ajustement.
Planifiez les angles, les extrémités et les joints avant de couper.
Avant de réaliser la production en série, effectuez un essai sur la partie la plus complexe du tracé. Indiquez les points de départ et d'arrivée, l'orientation de l'ouverture centrale, la rangée de fixations, les détails des angles, l'emplacement des joints, le chevauchement autorisé et les zones qui doivent rester dégagées pour l'inspection ou la circulation.
N’ajoutez pas de chevauchement ni de couche supplémentaire pour combler un espace si l’épaisseur ajoutée empêche la fermeture du couvercle. Lorsque le joint exige une étanchéité définie, utilisez la conception et les critères d’essai du joint homologué pour l’équipement.
La rétention mécanique n'est pas la même chose que l'étanchéité par pression.
Les boulons peuvent maintenir le ruban, mais leur présence ne confère pas au textile les propriétés d'un joint résistant à la pression. Une bande tissée peut présenter des passages dans son tissage, sa zone centrale ou ses bords coupés. Le revêtement ne rend pas automatiquement ces passages étanches aux gaz ou aux liquides.
Si le joint assure l'étanchéité aux fuites de gaz de procédé, à la pression ou à une atmosphère définie, spécifiez le débit de fuite admissible, la pression d'essai, le fluide, la température et la durée. N'utilisez pas de ruban d'étanchéité à chaud pour réparer une canalisation qui fuit ou une enceinte sous pression endommagée.
Ruban tissé uni ou ruban à chaîne tombante ?
Ruban de vermiculite à tissage uniIl s'agit d'une bande tissée continue destinée à l'emballage, à l'isolation ou à des applications à plat ne nécessitant pas de zone de fixation centrale.Bande de dévidagecomporte une zone centrale à fil réduit pour une disposition définie de boulons ou de goujons.
Comparez leRuban en fibre de verre tissé simple enduit de vermiculiteSi l'assemblage ne nécessite pas de zone de fixation centrale, vérifiez que les données relatives aux matériaux, au revêtement et à l'entretien sont adaptées à l'application ; les constructions ne sont pas interchangeables du seul fait qu'elles partagent un même revêtement.
Approuver l'échantillon dans le joint réel
Procédez à l'essai du ruban sélectionné en utilisant les boulons, les fixations, les surfaces d'appui et la séquence d'installation prévus. Vérifiez l'alignement de l'ouverture centrale, le contact de la bande latérale, l'absence de coupures ou d'étirements, la fermeture, la position après cycle, l'état du revêtement et le respect de tous les critères thermiques ou d'étanchéité spécifiés.
Pour un joint qui s'ouvre lors de la maintenance, inclure l'ouverture, l'inspection et le remontage dans l'essai. Un échantillon qui s'ajuste correctement à froid peut se comporter différemment après une exposition à la chaleur ou des manipulations répétées.
Que doit contenir une demande de devis ?
| Article de la demande de prix | Informations à fournir |
|---|---|
| Application | Porte de fournaise, couvercle de four, panneau d'inspection, joint de conduit chaud ou autre assemblage industriel. |
| Construction | Bande de renfort en fibre de verre enduite de vermiculite et renforcement ou traitement spécifié. |
| Dimensions | Largeur totale, largeur d'ouverture centrale, épaisseur, longueur de rouleau ou de coupe et tolérances. |
| Fixations | Diamètre des boulons, pas, décalages d'extrémité, quantité et position sur la rangée. |
| Conception conjointe | Largeur d'assise, espace fermé, épaisseur installée, angles et méthode de fixation. |
| Température | Température continue, température maximale, durée, fréquence et exposition directe à la flamme. |
| Acceptation | Ajustement, état après cycle, performances thermiques et critères d'étanchéité, le cas échéant. |
| Fournir | Quantité, emballage, approbation des échantillons et rexigences de répétition. |
Demande de ruban adhésif à couverture tombante enduit de vermiculite
Fournitures BSTFLEXBande de renfort en fibre de verre enduite de vermiculitePour l'isolation thermique industrielle et les détails d'assemblage boulonné, veuillez fournir le schéma de l'équipement, le plan de fixation, les dimensions requises et le profil de température afin que la construction puisse être vérifiée par rapport à l'application.
Pour d'autres matériaux et constructions industriels, comparez lesGamme de rubans industriels haute température BSTFLEX, ouDemander un devis pour un ruban à bande retombante.
