Gaine en fibre de verre saturée : comment évaluer les extrémités coupées et les performances d'assemblage

Oct 30,2026

La gaine en fibre de verre saturée est un tube tressé en fibre de verre imprégné d'une résine qui assure la cohésion des fils lors de la coupe et de la pose. Pour un acheteur en production, il est essentiel de savoir comment la gaine se comporte sur la chaîne de montage : si l'extrémité coupée reste facile à manipuler, si le tube passe correctement sur la pièce et s'il conserve la protection requise après utilisation.

BSTFLEXGaine tressée en fibre de verre saturée FGS-STCe produit utilise du fil de fibre de verre imprégné de résine acrylique. Ce guide décrit une procédure d'évaluation par échantillonnage ; les limites d'acceptation doivent être définies pour l'assemblage prévu.

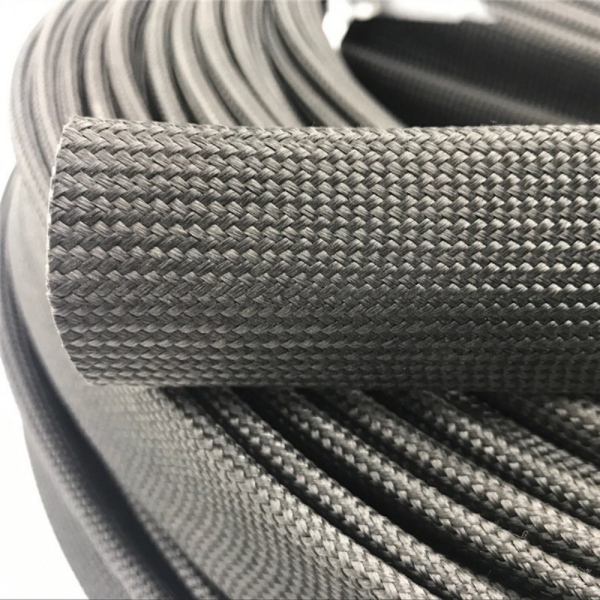

saturated fiberglass sleeving

Ce que change le traitement à la résine

Ce traitement contribue à stabiliser la tresse et à réduire les fibres détachées lors de la manipulation. Cela peut s'avérer important lorsque les opérateurs coupent de nombreux petits morceaux ou font glisser une gaine le long d'un câble ou d'un tube. Il ne garantit pas l'absence totale de fibres détachées à chaque coupe et ne constitue pas une preuve d'étanchéité parfaite.

L'état de la tresse de verre et celui du liant font l'objet d'inspections distinctes. Pour une installation chauffée, il convient de s'enquérir du comportement de la finition en résine lors de la première exposition et des phases d'utilisation ultérieures. La température de la fibre ne garantit pas que l'état de surface initial, la flexibilité ou la résistance à la manipulation resteront inchangés à cette température.


Comparer les échantillons en utilisant le processus de découpe réel

Commencez par définir les dimensions et l'épaisseur souhaitées. Utilisez l'outil de coupe approprié ; la fiche produit indique que des ciseaux sont une option. Veillez à conserver la même lame et la même méthode de coupe lors de la comparaison des échantillons. Mesurez le manchon sans l'étirer et précisez si la longueur indiquée correspond à la longueur de la pièce coupée au repos ou à la longueur une fois installée.

Inspectez la coupe immédiatement, puis après une manipulation normale. Photographiez la même extrémité avant l'installation et après avoir mis le manchon en place. Recherchez les fils qui se séparent de la tresse, les brins lâches qui dépassent dans la zone de connexion et les changements de forme de l'extrémité. Un échantillon fraîchement coupé ne permettra pas de voir ce qui se passe après des manipulations répétées.

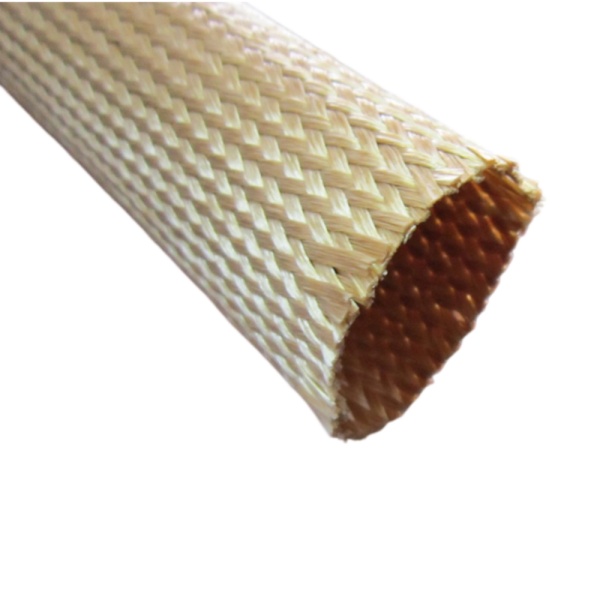

acrylic saturated fiberglass sleeve

Testez le parcours d'installation complet

Utilisez la plus grande dimension extérieure que le manchon doit respecter, y compris les raccords, les épaulements des connecteurs et les variations locales de diamètre du tube. Le diamètre intérieur nominal du manchon est un point de départ ; l’échantillon détermine si la construction finie satisfait au test sans contrainte excessive ni dommage.

Observez la prise en main du tube par les opérateurs. Une traction excessive à une extrémité peut déformer la tresse et affecter la longueur de recouvrement du composant. Marquez la couverture requise sur l'ensemble et vérifiez-la à nouveau une fois le manchon positionné et fixé. Incluez les coudes et les colliers de serrage dans l'essai, et ne testez pas uniquement une section droite.

Point d'inspection Que recommanderrd Décision avant production
Extrémité coupée Effilochage et fibres détachées avant et après manipulation Définir un état final acceptable à l'aide d'un échantillon ou d'une photographie de référence.
Passer les obstacles Dimension de passage maximale, effort d'installation et dommages visibles Vérifier la taille et la séquence d'assemblage
Couverture installée Longueur couverte, froncement aux coudes et mouvement aux extrémités Détails de la longueur de coupe et de la rétention
Contact avec le matériel Points de frottement et pression de serrage Ajuster le routage ou définir un test d'usure représentatif
Après exposition à la chaleur État du liant, flexibilité, intégrité de la tresse et stabilité des extrémités Approuver l'assemblage final par rapport à ses exigences de service


Vérifier l'exposition au service après l'essai d'assemblage

Précisez la source de chaleur, la durée d'exposition et si le chauffage est continu ou cyclique. Indiquez si le manchon est en contact direct avec la surface chaude ou s'il est placé à proximité. Si l'objectif est la protection thermique, mesurez la température du composant protégé dans les conditions de fonctionnement prévues et comparez le résultat à sa température admissible.

Si l'exposition à un fluide est pertinente, précisez le fluide, la température et la durée de contact. Une description générale de la résistance chimique ne permet pas de garantir la compatibilité avec tous les nettoyants, fluides hydrauliques ou produits chimiques utilisés dans les procédés industriels. Indiquez la méthode de nettoyage prévue lors de l'évaluation de l'échantillon si le manchon sera nettoyé en service.

Pour les applications présentant des exigences électriques spécifiques, demandez les données relatives à la construction finie et à la méthode d'essai applicable. Ne vous fiez pas à la mention « fibre de verre » pour choisir une valeur diélectrique. De même, la résistance à l'éclatement des tuyaux et la protection directe contre les flammes nécessitent des preuves distinctes ; elles ne sont pas établies par un simple contrôle de résistance à la coupure ou à l'abrasion.


Transformer l'échantillon approuvé en un cahier des charges d'achat reproductible

Conservez l'échantillon approuvé avec les informations convenues concernant le diamètre intérieur, l'épaisseur, la longueur de coupe, la couleur et l'emballage. Consignez tout traitement d'extrémité et la méthode d'inspection utilisée. Si les pièces découpées sont livrées en vrac, évaluez la résistance des extrémités à l'emballage et au déballage, et non pas seulement un échantillon préparé manuellement.

La page produit FGS-ST propose des options d'épaisseur, de longueur et de conditionnement sur demande. Veuillez indiquer vos exigences, ainsi que la quantité annuelle et la quantité d'essai, afin que le devis corresponde à la construction que vous souhaitez valider. Veuillez également confirmer la quantité minimale de commande actuelle dans le devis.

acrylic saturated fiberglass sleeve

Questions fréquemment posées par les acheteurs

Le terme « saturé » signifie-t-il que la manche ne s'effilochera jamais ?

Non. Ce traitement vise à réduire l'effilochage et à améliorer la stabilité lors de la manipulation. La coupe, les manipulations répétées et la pose sur des surfaces rugueuses peuvent néanmoins perturber la tresse. Définissez les critères de qualité acceptable pour les extrémités coupées dans votre procédé.

La finition en résine peut-elle remplacer une butée d'extrémité ?

Ne présumez pas que cela est le cas. Si des vibrations ou des opérations de maintenance peuvent déplacer le manchon, évaluez le système de fixation sur l'ensemble. Vérifiez que tout ruban adhésif, bande ou autre dispositif de fixation ajouté est adapté à la température et au composant adjacent.

Faut-il vérifier à nouveau le manchon après chauffage ?

Oui, lorsqu'il sera utilisé dans un environnement chaud. Inspectez la tresse et la finition après l'exposition représentative, puis répétez toute manipulation ou flexion prévue lors de la maintenance. L'aspect du nouvel échantillon à lui seul ne suffit pas pour cette approbation.

Que faut-il fournir pour obtenir un exemple de devis ?

Veuillez indiquer le diamètre du composant, le principal obstacle à l'installation, la surface couverte requise, l'espace disponible, les conditions d'exposition et la quantité. Joignez des photos des coudes et des points de fixation. Pour le développement d'échantillons BSTFLEX, Anhui Parker New Material Co., Ltd. peut examiner ces détails en fonction de la conception FGS-ST proposée.

Voir lespécifications des manchons en fibre de verre saturéepour déterminer une taille de départ pour votre essai.
