Comment spécifier une gaine en fibre de verre enduite de silicone et d'aluminium pour le câblage moteur

Oct 29,2026

Un câble de capteur passant à proximité d'un collecteur d'échappement nécessite plus qu'une simple gaine réfléchissante. L'ingénieur doit déterminer la source de chaleur, la distance entre le câble et le collecteur, et s'assurer que la gaine peut être installée sans abîmer sa surface extérieure. Pour la conception d'un nouveau faisceau, une gaine tubulaire en fibre de verre revêtue de silicone et d'aluminium est une option à considérer. Elle associe une tresse en fibre de verre à un revêtement extérieur en aluminium et silicone ; le comportement thermique dépend de l'assemblage final et de son exposition.

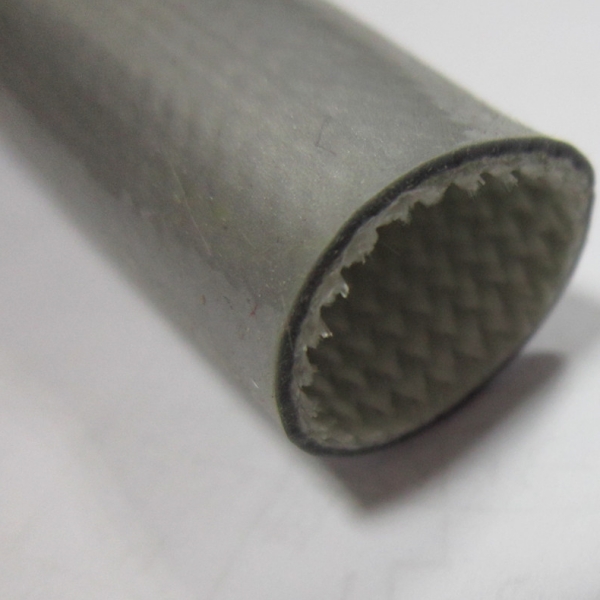

aluminum silicone coated fiberglass sleeve

Commencez par le tracé, et non par le diamètre nominal du manchon.

Repérez les zones les plus exposées sur un schéma ou une photographie. Notez le composant d'échappement le plus proche, la distance qui le sépare de celui-ci, la longueur d'exposition et la position des clips, des dérivations et des connecteurs. Une gaine adaptée à un câble droit sur l'établi peut se plisser au niveau d'un coude ou buter contre l'épaulement d'un connecteur. Mesurez le faisceau à son point le plus large dans la zone protégée, puis mesurez chaque point de passage de la gaine lors du montage.

Notez également si le faisceau est installé avant le moteur. Ce produit étant un tube continu, son installation nécessite généralement une extrémité accessible. Si un connecteur est inaccessible, renseignez-vous sur la possibilité d'utiliser un système de dérivation ou d'enroulement plutôt que de supposer que le tube peut s'ouvrir sur toute sa longueur.


Comprendre ce que la surface réfléchissante peut et ne peut pas faire

La surface extérieure est conçue pour limiter le rayonnement thermique des pièces chaudes environnantes. Elle doit être orientée vers la source de chaleur et rester en bon état. L'abrasion contre un support, les frottements répétés au niveau d'un collier de serrage, la contamination par de l'huile ou un pli trop serré peuvent altérer son état. Un manchon ne crée pas de distance de sécurité fixe et un revêtement réfléchissant ne définit pas la température admissible de l'isolant du fil à l'intérieur.

Trois mesures distinctes doivent être effectuées lors de l'évaluation : la température de la source de chaleur, la température extérieure de la gaine et la température du câble ou du fil du capteur pendant le cycle de fonctionnement réel. Les résultats peuvent varier en fonction du fonctionnement au ralenti, en charge soutenue et après l'arrêt, lorsque l'appareil reste chaud. Si l'ensemble est en contact direct avec un tuyau chaud, ce contact doit être explicitement mentionné ; l'application d'un rayonnement thermique et l'application d'un contact thermique constituent des tests différents.


Vérifiez que la gaine finie est bien alignée avec le harnais.

Lepage produit du manchon en fibre de verre revêtu d'aluminium et de siliconeCe tableau répertorie les diamètres intérieurs nominaux et leurs tolérances, y compris les petites dimensions pour les conducteurs individuels. Utilisez-le comme point de départ pour une demande d'échantillon. Demandez le diamètre intérieur fini et la tolérance applicable à la dimension proposée, puis vérifiez l'ajustement réel sur le faisceau et la compatibilité avec tout obstacle lors de l'installation. L'épaisseur du revêtement et le mouvement de la tresse sont importants lorsqu'une pièce est proche de sa limite nominale.

Pour un essai de production, vérifiez une extrémité coupée, un tronçon droit, le coude le plus serré et la zone sous chaque clip de fixation. Assurez-vous que la gaine ne déplace pas une branche ou un connecteur. Déterminez si les extrémités seront maintenues mécaniquement, recouvertes d'une terminaison homologuée ou laissées accessibles pour la maintenance. Ne présumez pas qu'un ruban adhésif générique résistera aux mêmes conditions d'exposition que la gaine.


Que doit contenir une demande d'exemple ?

  • Schéma du harnais ou photographie annotée, avec indication de la longueur protégée et de l'orientation par rapport à la source de chaleur.
  • Diamètre extérieur le long du trajet et diamètre maximal que le tube doit traverser lors de l'assemblage.
  • Rayon de courbure minimal installé, nombre de clips, de points de contact et dégagement disponible.
  • Source de chaleur, distance, cycle de service, échauffement à l'arrêt et tout contact direct.
  • Type d'isolation du fil et température admissible, fournis par le fournisseur.
  • Longueur d'échantillon requise, taille de manchon proposée, quantité annuelle et critères d'inspection éventuels.

Demandez les données d'essai de la construction finie proposée lorsque l'application présente des exigences thermiques ou électriques définies. La dénomination du produit seule ne constitue pas une indication de température de fonctionnement, et la construction en fibre de verre seule ne prouve pas un résultat diélectrique particulier. Si l'isolation électrique est une exigence de sécurité, identifiez la méthode d'essai applicable, l'échantillon et la valeur d'acceptation avant d'approuver la gaine.


Un échantillon pratique de vérification

Installez l'échantillon selon la méthode de production prévue. Photographiez la surface avant et après son passage sur le faisceau, en particulier au niveau des connecteurs et des coudes. Vérifiez l'absence de fibres de verre exposées, de dommages au revêtement, d'effilochage, de glissement aux extrémités et d'interférence avec les points de service. Comparez ensuite les températures des conducteurs protégés et non protégés aux mêmes emplacements lors d'un cycle de fonctionnement représentatif. Consignez les conditions ambiantes et l'emplacement du capteur afin qu'un autre technicien puisse reproduire la comparaison.

Si le tracé change ou si le connecteur est repensé, répétez le contrôle de compatibilité. Un résultat positif pour un diamètre de faisceau ou une configuration de moteur donnés ne vaut pas approbation pour toutes les variantes.


Foire aux questions

Ce manchon peut-il être installé sur un connecteur assemblé ?

Uniquement si le diamètre extérieur maximal du connecteur peut passer à travers la gaine finie sélectionnée sans l'endommager. Mesurez le connecteur, et non seulement le faisceau de câbles. Si l'extrémité accessible est inaccessible, envisagez une construction en deux parties.

La surface en aluminium garantit-elle une réduction fixe de la température du fil ?

Non. L'espace libre, la température de la source, l'état de surface, la circulation de l'air, les points de contact et le cycle de fonctionnement influent tous sur le résultat. Testez le circuit complet avec des capteurs de température au niveau du composant protégé.

Convient-il comme isolant électrique certifié ?

Ne déduisez pas la valeur diélectrique de la description du matériau. Demandez les résultats des essais portant sur les dimensions et la construction finies spécifiques, en les comparant aux exigences électriques de l'assemblage.

Pour obtenir un échantillon ou un devis, veuillez envoyer le schéma du faisceau et les conditions d'exposition, ainsi que les dimensions finales souhaitées. Anhui Parker New Material Co., Ltd. pourra alors examiner la conception de la gaine et l'étendue de l'échantillon en fonction de l'installation réelle.
