Gaine anti-feu pour flexibles hydrauliques d'aciérie : projection de métal en fusion, chaleur radiante et cheminement

Oct 29,2026

Dans une aciérie, la question n'est pas seulement de savoir si un flexible hydraulique se trouve dans une zone chaude. La gaine anti-feu adaptée dépend de ce qui atteint réellement le flexible : chaleur radiante continue, flamme occasionnelle, projections de métal en fusion, particules chaudes, frottement mécanique ou plusieurs de ces risques au même endroit.

Pour les conduites hydrauliques exposées à une chaleur externe importante ou à des projections de métal en fusion, une gaine anti-feu en fibre de verre enduite de silicone constitue une barrière thermique autour du flexible. Lorsque l'usure mécanique est également présente, la construction de la gaine finie doit être sélectionnée et vérifiée à la fois pour l'exposition thermique et pour l'abrasion, plutôt que de supposer qu'une gaine haute température résoudra tous les problèmes de protection des flexibles.

BSTFLEX fabrique plusieurs constructions pour ces environnements. La Hydraulic Hose Protection Fire Sleeve offre un point de départ pour les systèmes hydrauliques exposés à la chaleur, aux flammes, aux projections de métal en fusion et à l'usure mécanique, tandis que la Texturized Fiberglass Fire Sleeve propose une construction en fibre de verre plus épaisse pour les applications où une conception de gaine plus lourde est évaluée.

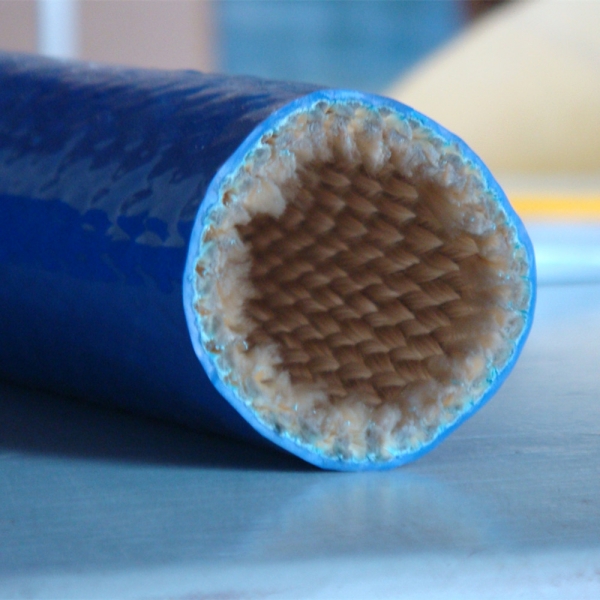

silicone fiberglass fire sleeve

Que doit protéger une gaine anti-feu d'aciérie ?

Une gaine anti-feu d'aciérie est un revêtement de protection externe pour les flexibles, câbles ou conduites fonctionnant à proximité d'équipements à haute température. Son utilité doit être définie par le risque externe réel plutôt que par le seul nom de l'industrie.

Risque Ce qui se produit au niveau du flexible Ce que la spécification de la gaine doit traiter
Chaleur radiante Le flexible est chauffé sans toucher l'équipement chaud. Exposition continue, distance par rapport à la source, géométrie installée et température du flexible sous la gaine.
Projection de métal en fusion Des the de gouttes ou des projections de courte durée peuvent frapper directement la protection du flexible. Preuves de test de projection de métal en fusion applicables, couverture de la gaine, disposition des coutures et détails des extrémités exposées.
Flamme ou chaleur éclair L'ensemble peut subir une exposition thermique directe de courte durée. Conditions de test spécifiques au produit, durée d'exposition et critères d'acceptation.
Particules chaudes et calamine Des débris chauds peuvent entrer en contact ou s'accumuler autour du cheminement protégé. État de surface, cheminement, orientation et fréquence d'inspection.
Abrasion et vibration Le flexible ou la gaine entre en contact répété avec les structures de la machine ou les conduites voisines. Performance en matière d'abrasion, jeu, points de support et mouvement de l'équipement.
Contamination par l'huile Le fluide hydraulique ou l'huile industrielle peut atteindre la surface de protection. Preuve de résistance à l'huile spécifique au produit et procédure d'inspection.

Ces risques doivent être consignés séparément. Une gaine testée contre les projections de métal en fusion ne doit pas automatiquement être considérée comme adaptée à une immersion dans du métal en fusion, et une classification en température continue élevée ne définit pas ses performances lors d'une exposition directe aux flammes.

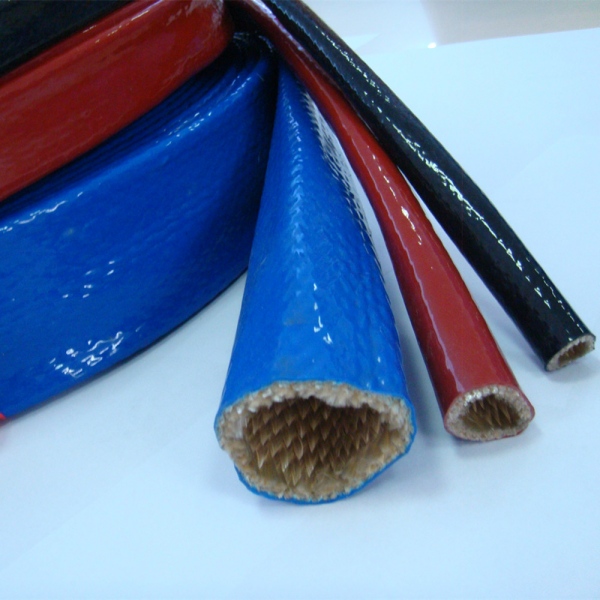

silicone fiberglass fire sleeve

Où la protection des flexibles hydrauliques doit-elle être examinée dans une aciérie ?

Chaque aménagement d'usine est différent, mais certaines zones d'équipement méritent un examen plus approfondi du cheminement des flexibles car les systèmes hydrauliques peuvent fonctionner à proximité d'une chaleur concentrée, de matériaux chauds ou de machines en mouvement.

Équipements de laminage et de trains de laminoirs

Les conduites hydrauliques autour des cages de laminoir, des guides et des actionneurs associés peuvent combiner mouvement, vibration et températures environnantes élevées. Le cheminement du flexible doit d'abord être vérifié pour s'assurer de l'absence de contact mécanique et du respect du jeu par rapport aux composants chauds.

Si une chaleur externe inévitable subsiste, spécifiez la section nécessitant une gaine anti-feu et examinez cette section sur l'ensemble du mouvement permis de l'équipement. Une protection qui fonctionne lorsque l'équipement est à l'arrêt peut s'affaisser, bouger ou frotter lorsqu'un actionneur change de position.

Zones de coulée continue et de manutention de produits chauds

Lorsque les conduites hydrauliques fonctionnent autour des équipements de coulée ou de manutention de produits chauds, déterminez si l'exposition probable est principalement de la chaleur radiante, des particules chaudes ou des projections de métal en fusion. Ce ne sont pas des conditions interchangeables.

Indiquez la source de chaleur et la direction probable des projections sur le dessin d'application. Cela aide à déterminer la couverture requise et évite de traiter chaque conduite hydraulique de la zone comme si elle subissait la même charge thermique.

Équipements de fours et métallurgiques

Les systèmes hydrauliques fonctionnant à proximité de fours, d'équipements de chargement ou d'autres procédés métallurgiques peuvent être exposés à une chaleur rayonnante intense, même en l'absence de flamme directe ou de contact avec le métal.

Mesurez ou établissez la sollicitation réelle à l'emplacement du flexible. La température du four ou du bain de métal n'est pas la même que celle subie par la gaine anti-feu.

Zones de maintenance avec remplacement répété de flexibles

Certains flexibles nécessitent une inspection ou un remplacement relativement fréquents en raison du mouvement des machines ou des conditions de service. À ces endroits, la méthode d'installation fait partie intégrante de la spécification de la gaine.

Une gaine tubulaire peut convenir lors de la fabrication d'un ensemble de flexible de rechange. Lorsqu'un flexible est déjà raccordé et ne peut pas être facilement démonté, une construction ouvrante peut être envisagée à la place.


Les projections de métal en fusion exigent des preuves spécifiques

Les projections de métal en fusion ne doivent pas être réduites à un argument marketing tel que "résistant à la chaleur extrême". Il s'agit d'un danger externe distinct qui doit être étayé par une méthode d'essai applicable.

Le BSTFLEX Hydraulic Hose Protection Fire Sleeve a été évalué à l'aide de l'essai de projection de métal en fusion BS EN 373. Les mêmes informations produit font également référence aux essais d'abrasion BS EN 388 et de résistance aux huiles BS EN ISO 6530.

Ces résultats fournissent des éléments utiles pour la sélection d'un produit, mais les noms des essais doivent rester associés à la construction de la gaine anti-feu testée. Ils ne qualifient pas automatiquement chaque gaine revêtue de silicone, type de fermeture, couture modifiée ou housse fabriquée fournie par le fabricant.

Pour un projet de sidérurgie, posez quatre questions :

  • Quelle construction exacte de gaine anti-feu a été testée ?
  • Quel matériau ou type d'exposition a été utilisé lors de l'essai ?
  • Quelle a été la durée de l'essai et le critère d'acceptation ?
  • La configuration d'installation proposée correspond-elle au produit testé ?

Si l'application implique une exposition plus sévère que celle représentée par les preuves disponibles, identifiez l'écart avant de valider l'ordre de fabrication.

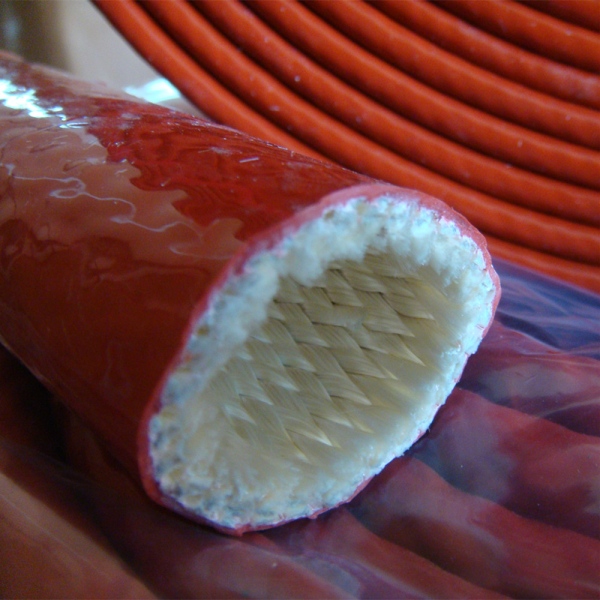

silicone fiberglass fire sleeve

La chaleur rayonnante et les projections de métal en fusion constituent des problèmes de sélection différents

Un flexible hydraulique peut subir une dégradation thermique même lorsqu'aucune flamme ni aucun métal en fusion ne le touche. L'énergie rayonnante provenant d'une surface chaude avoisinante peut élever la température de la gaine du flexible de manière continue pendant le fonctionnement.

Pour l'exposition à la chaleur rayonnante, définissez la distance entre le flexible et la source de chaleur, la durée de fonctionnement, le flux d'air disponible et toute barrière existante. Si possible, améliorez le cheminement ou augmentez la distance de séparation avant de vous fier uniquement à l'isolation.

Déterminez ensuite quelle température est acceptable au niveau du flexible. Le rôle de la gaine anti-feu est de réduire l'exposition thermique externe ; elle ne modifie pas les limites admissibles de fluide, de pression ou de température fixées par le fabricant du flexible.

N'estimez pas la température du flexible en soustrayant un nombre supposé de degrés de la température de la source de chaleur. Le transfert thermique dépend de la géométrie de l'installation et des conditions de fonctionnement. Lorsque la température du composant protégé est critique, validez-la sur l'assemblage réel ou par le biais d'une évaluation technique appropriée.


Quand une gaine anti-feu robuste est-elle judicieuse ?

Toutes les installations sidérurgiques n'ont pas besoin de la gaine la plus épaisse disponible. Un matériau supplémentaire modifie le diamètre extérieur, la flexibilité, le dégagement d'installation et le coût.

Le BSTFLEX HFRS Texturized Fiberglass Fire Sleeve utilise un fil de fibre de verre texturé avec un revêtement en caoutchouc de silicone et possède une structure en fibre de verre plus épaisse que la gaine anti-feu standard. BSTFLEX cite la sidérurgie parmi ses applications prévues.

Cela en fait un produit à évaluer lorsque le projet nécessite une construction de gaine plus lourde. Il ne doit pas être choisi uniquement parce que l'appellation "robuste" semble plus sûre.

Comparez les constructions standard et robuste proposées par rapport à :

Point de comparaison Question pour l'examen de l'échantillon
Diamètre extérieur installé La gaine plus épaisse passe-t-elle toujours sans encombre devant les supports, les guides et les composants voisins ?
Flexion L'ensemble fini conserve-t-il le rayon de courbure requis par le fabricant du flexible ?
Contact mécanique La gaine elle-même frottera-t-elle de manière répétée contre l'équipement environnant ?
Exigence thermique Quel produit dispose de preuves applicables à l'exposition requise ?
Méthode d'installation La construction sélectionnée peut-elle être installée par-dessus le tuyau et les raccords prévus ?
Inspection Les techniciens peuvent-ils toujours inspecter le tuyau, les embouts et le cheminement protégé ?

La sélection doit être basée sur les performances finales requises plutôt que sur l'épaisseur de paroi seule.

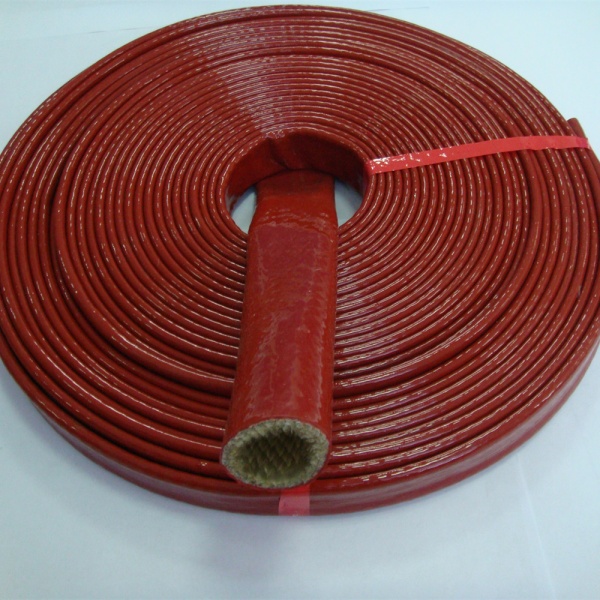

silicone fiberglass fire sleeve

Chaleur plus abrasion : ne résolvez pas un danger en en créant un autre

Les chemins de câbles et de tuyaux des aciéries combinent souvent l'exposition thermique aux vibrations ou au contact mécanique. Dans cette situation, un acheteur doit éviter de traiter la chaleur et l'abrasion comme deux choix de catalogue sans rapport.

La gaine anti-feu pour flexibles hydrauliques BSTFLEX dispose de preuves de test distinctes pour les projections de métal en fusion et l'abrasion. C'est utile lorsque les deux dangers sont pertinents, mais l'installation doit tout de même être examinée pour le profil de contact réel.

Identifiez d'abord ce qui frotte. Si un tuyau est constamment forcé contre un support coupant parce que le cheminement est incorrect, l'ajout d'une gaine de protection ne supprime pas le problème de routage sous-jacent.

Où cela est possible :

  • corriger le cheminement du tuyau ;
  • maintenir le rayon de courbure requis ;
  • utiliser des supports et des dégagements appropriés ;
  • séparer les tuyaux qui bougent les uns contre les autres ;
  • protéger la zone de chaleur et d'usure inévitable restante avec la gaine spécifiée.

Pour une application dominée par des frottements à basse température plutôt que par la chaleur, une gaine textile dédiée résistante à l'abrasion peut être une meilleure solution. Une gaine anti-feu ne doit pas automatiquement être considérée comme le choix haut de gamme pour chaque tuyau de la machine.


Comment dimensionner la gaine anti-feu pour les tuyaux d'aciérie ?

Utilisez le diamètre extérieur du tuyau fini comme mesure de départ. Le numéro nominal (dash number) du tuyau hydraulique identifie normalement l'alésage nominal, et non le diamètre extérieur sur la gaine du tuyau.

Vérifiez ensuite le raccord, la ferrule ou le connecteur le plus large par lequel la gaine tubulaire doit passer. Une gaine qui s'adapte au corps du tuyau peut ne pas passer par-dessus l'extrémité du tuyau assemblé.

Le BSTFLEX Fire Sleeve Size Chart explique en détail les vérifications distinctes du diamètre extérieur du tuyau et du dégagement des raccords.

Pour une installation en aciéries, vérifiez également le diamètre extérieur fini une fois la gaine installée. Une épaisseur de paroi supplémentaire peut réduire le dégagement à travers un support, près d'un cage de laminoir ou entre des assemblages mobiles adjacents.


Nouvel assemblage de tuyau ou installation de mise à niveau (retrofit) ?

Nouvel assemblage de tuyau

Lorsqu'un tuyau est fabriqué ou remplacé lors d'une maintenance planifiée, une gaine anti-feu tubulaire peut généralement être considérée comme faisant partie du processus d'assemblage de tuyau défini. Établissez la longueur de gaine requise et le traitement des extrémités avant l'installation finale.

Ne modifiez pas le processus d'assemblage des raccords approuvé par le fabricant du tuyau simplement pour installer la gaine.

Tuyau connecté existant

Si les deux raccords sont déjà connectés et que l'accès aux extrémités est restreint, forcer une gaine tubulaire surdimensionnée en place peut créer une installation inutilement lâche.

Le BSTFLEX Snap Wrap Firesleeve est une construction ouvrante qui peut être positionnée autour d'un tuyau existant. Cela peut être utile lorsque l'accès pour la maintenance est important.

Pour le service en aciérie, évaluez la couture fermée et le système d'encliquetage par rapport à la direction réelle de la chaleur et des projections. Une gaine ouvrante offre un accès pour l'installation ; cela ne signifie pas que sa fermeture peut être placée directement dans n'importe quelle zone d'exposition sans examen.


La position des extrémités importe dans les zones de projections en fusion

Un tuyau protégé comporte toujours des points de transition où la gaine anti-feu se termine et où le raccord ou le tuyau non couvert commence. Marquez ces positions sur le plan d'installation.

Examinez si des projections peuvent pénétrer dans l'extrémité textile exposée, si la gaine peut glisser hors de la section protégée et si la méthode de retenue reste accessible pour l'inspection.

Lorsqu'un scellement d'extrémité ou une retenue mécanique est requis, spécifiez le ruban, le collier ou la méthode de terminaison approuvés dans le cadre de l'assemblage fini. Ne remplacez pas par un collier de serrage ordinaire ou un ruban adhésif polyvalent simplement parce qu'il est plus facile à obtenir lors de la maintenance.

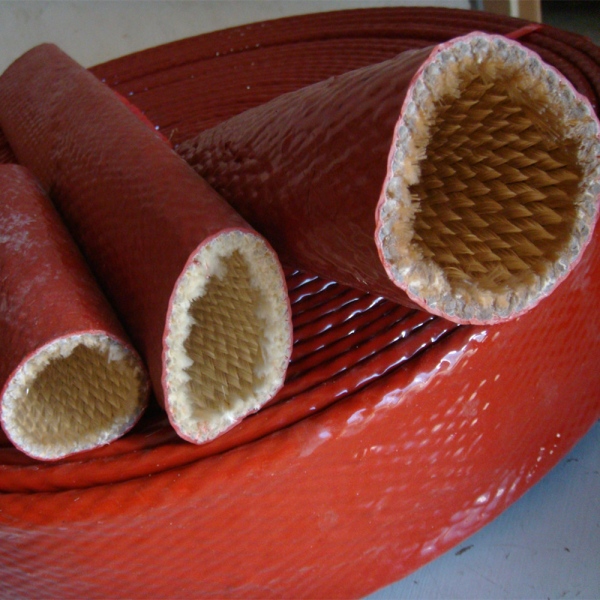

silicone fiberglass fire sleeve

De l'huile sur la gaine est un signal d'inspection

Les environnements hydrauliques sont rarement totalement exempts d'huile. La gaine anti-feu pour flexibles hydrauliques BSTFLEX comprend des tests de résistance à l'huile, mais de l'huile observée sur une gaine installée doit tout de même déclencher une inspection.

Déterminez si la contamination provient d'un entretien de routine, d'une source non liée ou d'une fuite provenant du tuyau ou du raccord protégé.

Une gaine ignifuge ne doit pas être utilisée pour dissimuler :

  • un raccord hydraulique qui fuit ;
  • une protection de tuyau endommagée ;
  • un renforcement exposé ;
  • du caoutchouc endommagé par la chaleur ;
  • un pliement ou une section écrasée ;
  • une source de fluide non identifiée.

Réglez le problème d'état du tuyau avant de remettre en place la gaine de protection.


Comment une aciérie doit-elle inspecter les gaines ignifuges ?

Les intervalles d'inspection doivent suivre les exigences d'entretien et de risque de l'équipement plutôt qu'un nombre universel d'heures de fonctionnement.

Lors d'une inspection autorisée, recherchez des changements visibles à la fois sur la gaine de protection et sur son installation :

Zone d'inspection Ce qu'il faut rechercher
Surface en silicone Coupures, durcissement sévère, revêtement manquant, dommages dus au feu ou zones heurtées par des matériaux chauds.
Substrat en fibre de verre Fibres exposées ou endommagées et perte de la paroi de protection prévue.
Position de la gaine Déplacement hors de la zone de chaleur ou de projection désignée.
Extrémités et maintien Colliers desserrés, traitement d'extrémité endommagé ou contamination entrant dans la gaine.
Tuyau sous-jacent Abrasion, fuite, déformation ou dommages thermiques lorsque l'accès d'inspection le permet.
Cheminement sur la machine Nouveaux points de contact causés par l'usure de l'équipement, un réglage ou une modification du cheminement des tuyaux.

Après un incident important de projection de métal en fusion ou de flamme, ne jugez pas de la poursuite de l'aptitude au service uniquement sur la base de l'aspect intact de la gaine à distance. Suivez les critères d'inspection ou de remplacement approuvés pour l'application.


Matrice pratique de sélection des gaines ignifuges en aciérie

État observé Orientation de la sélection Vérification importante
Chaleur radiante avec contact mécanique limité Fibre de verre silicone standardune gaine ignifuge en fibre de verre peut convenir. Température installée, taille de la gaine et couverture.
Risque de projections de métal en fusion Utilisez une conception avec des preuves d'efficacité contre les projections de métal en fusion. Portée du test, direction des projections, exposition des coutures et des extrémités.
Chaleur associée à des vibrations ou des frottements Évaluer la gaine anti-feu avec des performances mécaniques vérifiées. Points de contact réels, acheminement et traces d'abrasion.
Environnement sévère nécessitant une construction plus épaisse Comparer la gaine anti-feu texturée pour charges lourdes avec le produit standard. Dégagement, flexibilité et preuves thermiques spécifiques au produit.
Tuyau raccordé existant sans accès par les extrémités Évaluer une gaine anti-feu ouvrante à pression ou enveloppante. Ajustement serré, position de la couture et exposition de la fermeture.
Abrasion à basse température uniquement Envisager une gaine anti-abrasion dédiée plutôt qu'une gaine anti-feu. Sévérité de l'abrasion et température ambiante réelle.


Que doit envoyer une aciérie dans une demande de devis (RFQ) ?

Une demande de devis utile doit identifier l'emplacement individuel du tuyau plutôt que de simplement demander une "gaine haute température pour aciérie".

Fournir :

  • l'identification de l'équipement ou de la ligne ;
  • le diamètre extérieur du tuyau et les dimensions des embouts ;
  • la longueur protégée requise ;
  • l'emplacement et la distance de la source de chaleur ;
  • la durée d'exposition normale ;
  • si une exposition à des projections de métal en fusion ou à des flammes est plausible ;
  • les conditions d'abrasion et de mouvement ;
  • le fluide hydraulique ou toute autre contamination probable ;
  • l'installation d'un nouvel assemblage ou une adaptation (retrofit) ;
  • les rapports de test ou documents de conformité requis ;
  • la quantité d'échantillons et le besoin de production estimé ;
  • la longueur de coupe, les exigences d'identification et d'emballage.

Les photographies aident à identifier l'environnement, mais les informations dimensionnelles et opérationnelles doivent tout de même être fournies. Pour les équipements mobiles, inclure plus d'une position de fonctionnement ou fournir un schéma de cheminement.


Foire aux questions

Quelle est la meilleure gaine anti-feu pour les tuyaux hydrauliques d'aciérie ?

La gaine adaptée dépend du danger réel. La gaine anti-feu en fibre de verre revêtue de silicone est un point de départ courant en présence de chaleur radiante externe, de flammes ou de projections de métal en fusion. Si le tuyau subit également une abrasion sévère, évaluez les performances mécaniques de la gaine finie et corrigez le cheminement du tuyau si possible.

Une gaine anti-feu peut-elle protéger un tuyau hydraulique contre les projections de métal en fusion ?

Une gaine anti-feu peut offrir une protection contre les projections de métal en fusion de courte durée si le produit spécifique présente des preuves de test applicables. Cela ne doit pas être interprété comme une protection contre l'immersion, un flux continu de métal en fusion ou une exposition en dehors des conditions testées.

Dois-je utiliser une gaine anti-feu standard ou pour charges lourdes dans une aciérie ?

Utilisez l'exigence de l'application pour décider. Une construction texturée plus lourde peut valoir la peine d'être évaluée lorsqu'une plus grande épaisseur de paroi est requise, mais le diamètre supplémentaire, la flexibilité, le dégagement des embouts et les preuves de test spécifiques au produit doivent également être pris en compte.

Une gaine anti-feu peut-elle toucher une surface en acier chaude ?

Ne concevez pas l'installation autour d'un contact direct continu à moins que l'ensemble complet n'ait été évalué pour cette condition. Maintenez un acheminement et un dégagement appropriés par rapport aux surfaces chaudes dans la mesure du possible, puis utilisez la gaine anti-feu pour traiter l'exposition thermique externe restante.

Peut-on installer une gaine anti-feu sans débrancher le tuyau hydraulique ?

Une gaine tubulaire standard nécessite un accès approprié par les extrémités. Pour un tuyau raccordé existant, une construction ouvrante à pression ou enveloppante peut être évaluée lorsque le débranchement est impossible en pratique.

Une gaine anti-feu remplace-t-elle une gaine anti-abrasion ?

Pas automatiquement. La gaine anti-feu est principalement choisie pour les risques thermiques et de flamme, bien que certaines constructions offrent également des performances d'abrasion vérifiées. Lorsque l'abrasion est le seul risque significatif, une gaine de tuyau résistante à l'abrasion dédiée peut être plus appropriée.


Demander une recommandation de gaine anti-feu pour aciérie

BSTFLEX fabrique des gaines anti-feu en fibre de verre enduite de silicone pour les flexibles hydrauliques, les câbles et les lignes industrielles évoluant dans des environnements thermiques exigeants. Des versions standard, robustes et ouvrables sont disponibles pour s'adapter aux différentes conditions d'installation.

Pour les équipements de sidérurgie ou de métallurgie, envoyez les dimensions du tuyau, le cheminement, l'emplacement de la source de chaleur, l'exposition aux projections, le mouvement et la documentation requise. BSTFLEX peut utiliser ces détails pour évaluer la construction de gaine anti-feu existante la plus appropriée et préparer des échantillons pour l'application.

Demander des données techniques, des rapports de test, des échantillons ou un devis OEM à BSTFLEX.
