Gaine anti-feu MSHA pour équipements miniers : ce que les acheteurs doivent spécifier pour les flexibles hydrauliques

Oct 29,2026

Les flexibles hydrauliques miniers peuvent être exposés simultanément à plusieurs dangers : la chaleur du moteur, les composants d'échappement, l'abrasion, les vibrations, l'huile hydraulique, un acheminement restreint et, dans certaines applications, un risque de flamme. Qualifier chaque gaine de protection de « gaine anti-feu MSHA » ne permet pas de déterminer lequel de ces dangers le produit est destiné à maîtriser.

Pour les équipes d'achat et d'ingénierie, la première étape consiste à définir la fonction de protection. Une gaine anti-feu en fibre de verre revêtue de silicone est principalement choisie pour l'exposition thermique externe et aux flammes. Une gaine textile tissée résistante aux flammes peut plutôt être choisie là où l'abrasion et le confinement des flexibles sont les exigences principales.

Ce guide explique comment spécifier une gaine anti-feu MSHA pour équipement minier, quelle documentation demander et comment éviter de confondre l'acceptation de résistance aux flammes avec des performances de flexibles sans rapport.

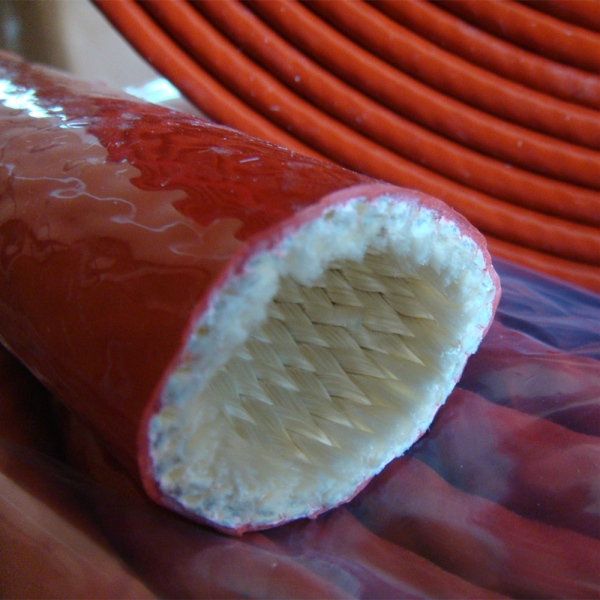

Pour la protection des flexibles hydrauliques à haute température, consultez la BSTFLEX Hydraulic Hose Protection Fire Sleeve. D'autres constructions se trouvent dans la gamme BSTFLEX Fire Sleeve.

hydraulic hose fire sleeve

Que signifie MSHA lors de la spécification d'une gaine de flexible ?

La Mine Safety and Health Administration évalue les matériaux et produits résistants aux flammes utilisés dans les applications minières selon des procédures d'acceptation définies. Les gaines de flexibles hydrauliques font partie des types de produits qui peuvent être évalués.

Pour un acheteur, le point important est qu'une référence MSHA doit être liée au produit ou à la construction spécifique fourni(e). Elle ne doit pas être traitée comme une certification générale couvrant chaque gaine fabriquée par la même entreprise.

Lorsqu'une exigence MSHA apparaît sur un dessin ou un cahier des charges d'achat, demandez la documentation applicable et confirmez :

  • le nom du produit ou la construction concernée ;
  • le numéro d'acceptation ou d'identification le cas échéant ;
  • le fabricant ou le titulaire de l'homologation ;
  • la description du matériau ou du produit ;
  • la portée de l'acceptation ;
  • si la taille et la construction proposées correspondent au produit documenté.

Conservez cette documentation avec la spécification de pièce approuvée afin que les commandes futures puissent être vérifiées par rapport à la même construction.


La résistance à la flamme MSHA n'est pas une spécification complète de protection des tuyaux

Une acceptation de résistance à la flamme répond à une question définie sur la performance au feu. Elle n'établit pas automatiquement toutes les autres propriétés requises sur l'équipement minier.

Les exigences supplémentaires peuvent inclure :

  • une exposition continue à la chaleur externe ;
  • une exposition aux flammes de courte durée ;
  • des projections de métal en fusion ;
  • la résistance à l'abrasion ;
  • l'exposition aux huiles et aux fluides hydrauliques ;
  • l'exposition aux UV et aux intempéries ;
  • le mouvement et les vibrations des tuyaux ;
  • le jeu des raccords ;
  • la protection de l'opérateur ;
  • la conductivité électrique ou les exigences antistatiques ;
  • les exigences spécifiques à l'équipement ou au site minier.

Ne déduisez pas ces propriétés d'une référence MSHA à moins que la documentation applicable n'en fasse expressément mention.

hydraulic hose fire sleeve

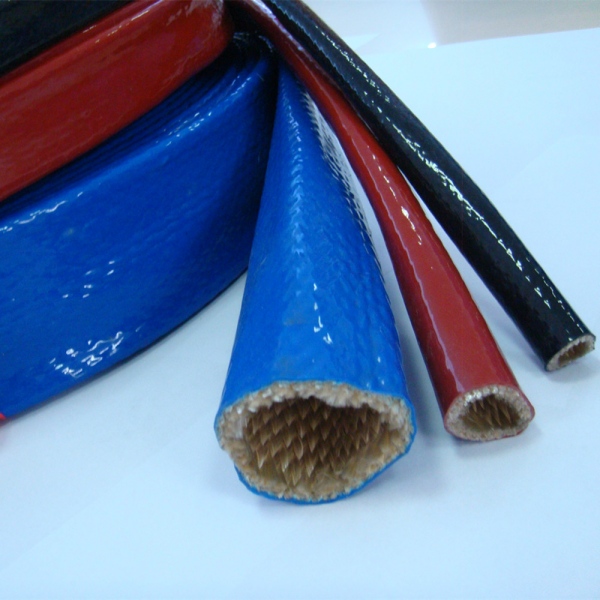

Gaine anti-feu en silicone et fibre de verre vs gaine textile ignifuge

Les acheteurs du secteur minier rencontrent souvent ces deux produits sous des termes généraux tels que gaine pare-feu, gaine ignifuge ou gaine de protection pour tuyau. Leurs structures et leurs fonctions principales peuvent être très différentes.

Facteur de sélection f siliconegaine anti-feu en fibre de verre Gaine de tuyau textile ignifuge
Construction principale Substrat textile en fibre de verre avec revêtement en caoutchouc de silicone. Textile synthétique tissé, tel qu'une construction en polyester ignifuge.
Raison principale de la sélection Protection environnementale contre la chaleur externe, les flammes et les températures élevées. Protection contre l'abrasion, le frottement des tuyaux et les dommages mécaniques, là où une résistance aux flammes est également requise.
Chaleur radiante près de l'échappement ou de machines chaudes Application type à évaluer. Ne pas traiter comme équivalent sans les données thermiques applicables.
Projection de métal en fusion Peut constituer une exigence pertinente en matière de gaine ignifuge si cela est étayé par des preuves d'essai du produit. Nécessite des preuves distinctes ; la résistance des textiles à la flamme ne suffit pas à établir les performances face aux projections de métal en fusion.
Routage à dominante d'abrasion Peut offrir une protection mécanique supplémentaire, mais évaluez la construction finie. Souvent sélectionné spécifiquement pour la protection contre l'usure mécanique et les frottements.
exigence MSHA Confirmer la construction spécifique de la gaine ignifuge et la documentation actuelle. Confirmez la gaine textile spécifique et la documentation actuelle.

BSTFLEX fournit également une gaine pour flexible hydraulique en polyester ignifugée MSHA. Elle doit rester un choix de produit distinct de la gaine anti-feu en fibre de verre siliconée plutôt que d'être traitée comme une version à plus basse température de la même construction.


Commencer par le danger minier réel

Chaleur du moteur et de l'échappement

Les flexibles hydrauliques acheminés à proximité de moteurs diesel, de turbocompresseurs, de collecteurs d'échappement, de composants de post-traitement ou d'autres surfaces chaudes peuvent subir un chauffage radiant important.

Vérifiez d'abord si le cheminement peut être modifié ou si la séparation physique peut être augmentée. Lorsque la chaleur externe reste inévitable, spécifiez la section protégée requise et évaluez une gaine anti-feu haute température.

Indiquez l'emplacement de la source de chaleur et les conditions normales de fonctionnement plutôt que le seul modèle de moteur. La température de surface de la gaine et la température du flexible en dessous ne sont pas nécessairement les mêmes.

Équipements souterrains soumis à des exigences de résistance au feu

Lorsque la mine, les spécifications de l'équipement ou la réglementation applicable exigent un matériau homologué MSHA, identifiez cette exigence lors de la demande. Ne comptez pas sur les mots "qualité minière" pour remplacer la documentation.

Demandez au fournisseur d'identifier quelle référence de produit correspond à la documentation MSHA. L'inspection à la réception doit être capable de relier la gaine fournie aux spécifications d'achat approuvées.

Abrasion et vibrations

Le matériel minier associe souvent un cheminement serré des flexibles à des mouvements répétés, de la poussière et des frottements contre d'autres flexibles ou structures de machines.

Si le frottement est le problème principal et qu'une chaleur intense n'est pas présente, une gaine anti-abrasion dédiée peut constituer le point de départ le plus approprié. Si la chaleur et l'abrasion sont toutes deux importantes, définissez les deux dangers et évaluez le système de protection par rapport à chacun d'eux plutôt que de choisir en fonction du nom du produit.

Exposition aux fluides hydrauliques

Identifiez le fluide réel et l'exposition prévue. Une gaine externe peut subir une contamination occasionnelle lors de la maintenance, un brouillard d'huile persistant ou un écoulement de fluide suite à une fuite de composant.

Une déclaration générale de résistance à l'huile ne qualifie pas la gaine pour tous les fluides hydrauliques et toutes les températures d'exposition. La compatibilité des produits et les exigences de nettoyage doivent être confirmées lorsqu'elles sont importantes pour l'application.

hydraulic hose fire sleeve

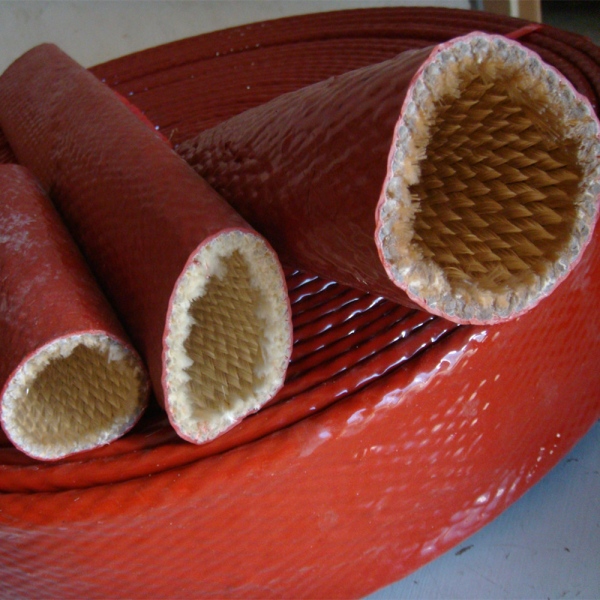

Une gaine anti-feu ne répare pas un flexible minier endommagé

Une gaine de protection ne doit pas être utilisée pour cacher ou réparer un flexible sous pression endommagé. Avant d'installer la protection, inspectez l'assemblage sous-jacent conformément à la procédure de maintenance de l'équipement.

Les conditions nécessitant une évaluation peuvent inclure :

  • armature apparente ;
  • fissures ou dégâts importants sur le revêtement ;
  • raccords présentant des fuites ;
  • sections de tuyau pliées ;
  • surchauffe localisée ;
  • rayon de courbure incorrect ;
  • abrasion qui a déjà pénétré la housse ;
  • fuite de liquide inexpliquée.

Remplacez ou réparez le tuyau conformément à la procédure approuvée du système hydraulique avant de vous fier à la protection externe.


Vérifier le cheminement du tuyau flexible tout au long du mouvement complet de la machine

Une excavatrice, une foreuse, une haveuse continue, un système de soutènement de toit ou une autre machine mobile peut déplacer un flexible dans une enveloppe beaucoup plus vaste que ne le suggère une photographie fixe.

Vérifiez le manchon à travers les positions autorisées de l'équipement. Contrôlez :

  • le rayon de courbure minimal du flexible ;
  • l'espace par rapport aux composants chauds ;
  • le contact contre les supports et les éléments structurels ;
  • le mouvement par rapport aux flexibles voisins ;
  • l'effet du diamètre extérieur supplémentaire du manchon ;
  • si le manchon peut glisser hors de la section protégée requise ;
  • l'accès pour une future inspection du flexible.

Le manchon de protection doit suivre le cheminement approuvé du flexible sans devenir l'élément qui force le flexible à prendre une courbure inadaptée.


Dimensionner la gaine d'après le diamètre extérieur du tuyau, et non d'après le diamètre nominal du tuyau seul

La taille nominale du tuyau hydraulique décrit normalement le diamètre intérieur nominal du tuyau, et non le diamètre extérieur fini par-dessus sa protection. Différentes classes de pression et constructions de tuyaux peuvent par conséquent présenter des diamètres extérieurs différents tout en partageant le même diamètre intérieur nominal.

Mesurez ou obtenez le diamètre extérieur maximal du tuyau à partir de la spécification de tuyau approuvée. Vérifiez ensuite le raccord, la bague ou le connecteur le plus grand sur lequel le manchon doit passer lors de l'installation.

Utilisez le Guide des tailles et du dégagement de raccordement des gaines ignifuges BSTFLEXpour la méthode dimensionnelle détaillée.

Lorsqu'un flexible existant ne peut pas être déconnecté, examinez si une construction ouvrante est plus pratique que de forcer une gaine tubulaire surdimensionnée par-dessus les raccords.

hydraulic hose fire sleeve

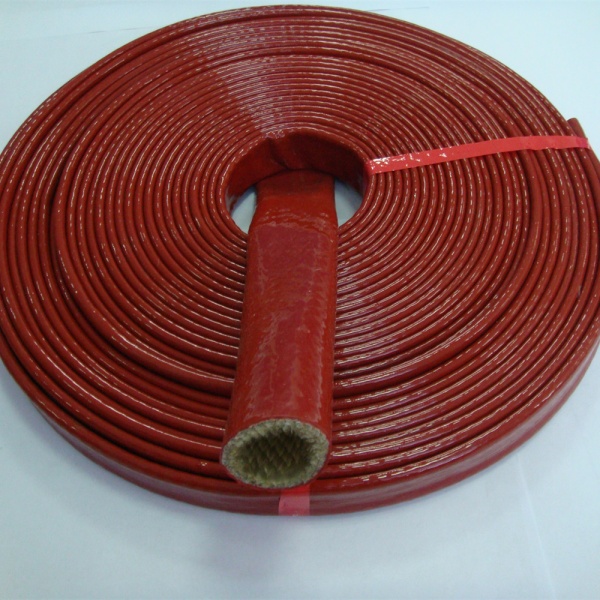

Envisager l'accès pour adaptation sur les équipements miniers existants

Un nouvel assemblage de flexible peut souvent recevoir une gaine anti-feu tubulaire avant que l'installation finale ne soit achevée. Les travaux d'adaptation sur un parc de véhicules en service présentent des contraintes différentes.

Lorsqu'il est impossible de retirer le flexible, une gaine ouvrante telle qu'une gaine anti-feu à fermeture par pression peut être évaluée. L'installateur l'enroule autour de la canalisation existante et la ferme longitudinalement.

Cette facilité d'installation n'élimine pas la nécessité de vérifier :

  • l'ajustement de la gaine fermée ;
  • le chevauchement de la couture ;
  • l'accessibilité de la fermeture ;
  • l'exposition thermique au niveau de la couture ;
  • le mouvement au cours du cycle de l'équipement ;
  • l'accès pour l'inspection de maintenance.

Le Guide des gaines ignifuges amovibles compare les formats d'installation tubulaires, à boutons-pression et auto-agrippants pour les assemblages existants.


Ne confondez pas la protection incendie des flexibles avec la protection contre l'éclatement des flexibles

Ce sont des questions de performance distinctes.

Une gaine ignifuge en silicone et fibre de verre peut être sélectionnée pour réduire l'exposition thermique externe et offrir une protection contre les flammes lorsque cela est pris en charge par ses données produit. Une gaine textile tissée serrée peut être conçue pour faire face à l'abrasion ou aider à contrôler la pulvérisation de fluide en cas de défaillance d'un flexible.

Ne décrivez pas chaque gaine acceptée par la MSHA comme un produit qualifié de confinement contre l'éclatement des flexibles. Si une protection du personnel contre les fuites par micro-orifices, les projections ou la rupture de flexible est requise, demandez des preuves spécifiques pour cette fonction et le système de pression réel.

Il en va de même dans l'autre sens : une gaine de protection contre l'abrasion ou l'éclatement ne doit pas être automatiquement traitée comme une protection incendie à haute température simplement parce qu'elle possède un matériau résistant aux flammes.


Quelle documentation un acheteur minier doit-il demander ?

Document ou enregistrement Ce qu'il faut vérifier
Documentation MSHA Identification du produit, référence d'acceptation, fabricant ou détenteur, et champ d'application applicable à la construction proposée.
Fiche technique Construction du matériau, plage dimensionnelle, conditions de température indiquées et limitations d'application.
Rapport d'essai thermique ou de flamme pertinent Produit testé, méthode, conditions d'essai, résultat et critères d'acceptation.
Preuve d'abrasion si nécessaire La méthode d'essai réelle et la construction du produit plutôt qu'une déclaration générique sur le matériau.
Informations sur la compatibilité des fluides Fluide applicable, condition d'exposition et limitations pertinentes pour l'équipement minier.
Enregistrement d'approbation d'échantillon Taille, méthode d'installation, cheminement, traitement des extrémités et application sur machine utilisés pour l'approbation.
Identification de production Numéro de pièce, taille, lot ou autre information de traçabilité requise par le système qualité du client.

Ne combinez pas des documents distincts en une seule déclaration générale. Par exemple, une acceptation de résistance aux flammes MSHA et un essai d'abrasion peuvent répondre à des exigences différentes et peuvent même s'appliquer à des produits différents.


Exemple : Flexible à côté d'un échappement diesel souterrain

Considérez un flexible hydraulique acheminé à travers une zone restreinte proche d'un composant d'échappement diesel sur un équipement souterrain.

L'examen technique identifie quatre problèmes :

  • la chaleur radiante externe provenant de l'échappement ;
  • une exigence de la MSHA pour le matériau de protection ;
  • les frottements périodiques contre un flexible voisin ;
  • l'accès limité une fois la machine assemblée.

Une gaine ignifuge MSHA en silicone et fibre de verre peut être envisagée pour les exigences thermiques et de flamme lorsque sa documentation spécifique correspond au projet. L'abrasion doit toujours être évaluée sur l'installation finie.

Si le flexible est déjà installé et que les raccords empêchent une installation tubulaire, l'équipe peut comparer une construction ouvrable approuvée. Si de graves frottements mécaniques persistent, le cheminement ou une protection mécanique supplémentaire peuvent nécessiter une attention particulière plutôt que de supposer que la gaine ignifuge résoudra tous les dangers.

La spécification finale doit identifier la construction exacte de la gaine, la taille, la longueur protégée, la disposition de l'installation et la documentation applicable.


L'exploitation minière à ciel ouvert et l'exploitation minière souterraine peuvent nécessiter des spécifications différentes

Ne présumez pas qu'une spécification d'équipement minier s'applique partout.

L'équipement de surface peut faire face à une chaleur intense du moteur, au soleil, aux intempéries, à la poussière et à l'abrasion sans la même exigence d'acceptation des matériaux souterrains. L'équipement souterrain peut ajouter des exigences réglementaires et spécifiques à la mine en matière de résistance aux flammes.

Demandez si l'acceptation de la MSHA est obligatoire pour le projet particulier plutôt de l'ajouter automatiquement à chaque devis. Lorsqu'un autre pays ou exploitant de mine utilise une norme différente, suivez cette exigence de projet au lieu de substituer un document MSHA.


Liste de contrôle des RFQ d'équipements miniers OEM

Pour un nouveau projet d'équipement minier ou de maintenance de flotte, fournissez :

  • le type d'équipement et l'application ;
  • le service en surface ou souterrain ;
  • le diamètre extérieur du tuyau et les dimensions des embouts ;
  • la longueur protégée ;
  • l'emplacement de la source de chaleur ;
  • l'exposition thermique continue ;
  • l'exigence relative aux flammes ou aux projections de métal en fusion le cas échéant ;
  • les conditions d'abrasion et de mouvement ;
  • le fluide hydraulique ;
  • la documentation de conformité MSHA ou autre requise ;
  • les contraintes d'installation tubulaire ou de modernisation ;
  • la quantité de prototypes et la demande annuelle ;
  • les exigences relatives à la longueur de coupe, à l'identification et à l'emballage.

Pour la fourniture d'origine (OEM), veillez à ce que le document de conformité reste associé au numéro de pièce client approuvé. Toute modification de la construction, de la fermeture ou du matériau de la gaine doit être examinée avant de supposer que la qualification précédente s'applique toujours.


Foire aux questions

Chaque gaine anti-feu en fibre de verre et silicone est-elle homologuée MSHA ?

Non. L'homologation ou l'acceptation MSHA doit être vérifiée pour le produit ou la fabrication spécifique acheté(e). Un aspect et des descriptions de matériaux similaires ne garantissent pas un statut d'acceptation identique.

L'homologation MSHA signifie-t-elle que la gaine est adaptée à une flamme directe ?

L'acceptation de la résistance à la flamme selon la MSHA et une revendication spécifique de performance face à une flamme directe ne constituent pas automatiquement la même exigence. Consultez la documentation du produit concerné et les conditions d'essai pour l'exposition requise par le projet.

Dois-je utiliser une gaine anti-feu ou une gaine anti-abrasion sur les flexibles hydrauliques miniers ?

Choisissez en fonction du risque principal. Utilisez une gaine anti-feu haute température lorsque la chaleur externe, les flammes ou l'exposition thermique représentent la préoccupation majeure. Lorsque le frottement et l'usure mécanique prédominent, évaluez une gaine de protection contre l'abrasion. Si les deux risques sont importants, spécifiez les deux exigences et vérifiez le système de protection proposé.

Une gaine anti-feu MSHA peut-elle être installée sur un flexible hydraulique endommagé ?

Aucune gaine de protection ne doit être utilisée pour masquer un défaut non résolu sur un flexible. Inspectez et remplacez les ensembles de flexibles endommagés conformément à la procédure de maintenance approuvée avant d'installer une protection externe.

Est-ce que BSTFLEX peut fournir une gaine anti-feu pour les projets OEM miniers ?

BSTFLEX fournit des gaines anti-feu en fibre de verre enduite de silicone de plusieurs diamètres et constructions pour les flexibles hydrauliques et les conduites industrielles. Des longueurs de coupe sur mesure, des exigences d'identification et d'emballage peuvent être évaluées pour les projets OEM. La documentation MSHA requise et les autres documents de projet doivent être spécifiés avec le produit exact lors de la demande de devis.


Demander une recommandation de gaine anti-feu pour l'exploitation minière

Envoyez à BSTFLEX le diamètre extérieur du flexible, les dimensions des raccords, le type de machine, l'emplacement de la source de chaleur, les conditions d'abrasion et la documentation MSHA requise. Indiquez si l'application concerne l'exploitation minière souterraine ou à ciel ouvert et si la gaine sera installée lors de l'assemblage du flexible ou montée en rétrofit sur une machine existante.

BSTFLEX peut évaluer la construction de gaine anti-feu appropriée et le format d'approvisionnement pour le projet. Pour les applications de flexibles hydrauliques à haute température, consultez la Gaine anti-feu de protection pour flexibles hydrauliques.

Demandez des données techniques, des échantillons ou un devis OEM auprès de BSTFLEX avec les exigences des équipements miniers et la liste de documentation applicable.
