Choisir une enveloppe de soudage en fibre de verre pour câbles et tuyaux installés

Dans une cellule de soudage en activité, un tuyau ou un câble possède rarement une extrémité libre en attente d'un manchon tubulaire. Ses connecteurs sont installés, le cheminement est fixé par collier, et la section la plus proche de la soudure est souvent la moins accessible. Une gaine en fibre de verre à ouverture latérale peut être placée autour de cet assemblage existant, à condition que sa fermeture convienne et que la section protégée reste couverte pendant le mouvement.

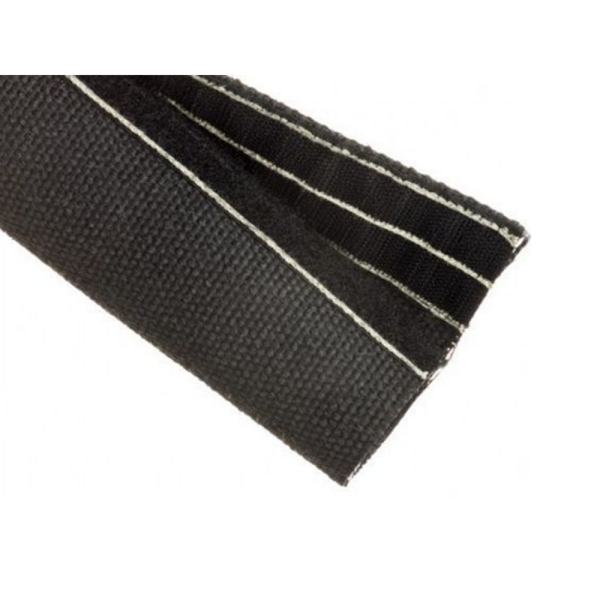

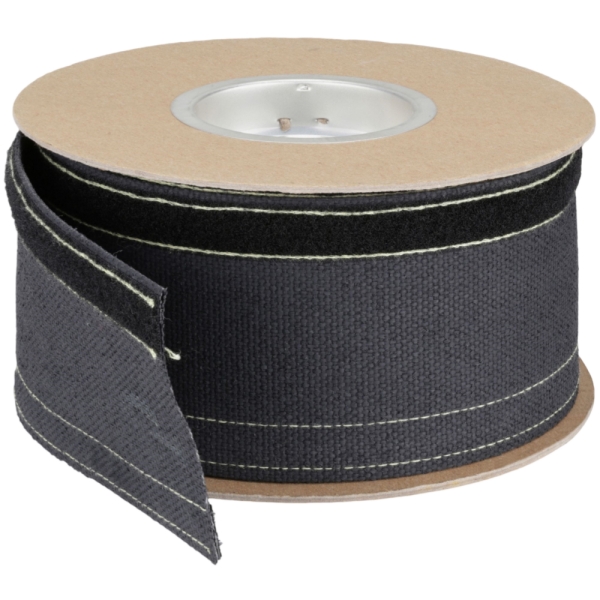

Le manchon de protection de soudure en fibre de verre à revêtement noir de BSTFLEX est décrit comme doté d'une base textile en fibre de verre, d'un revêtement haute température et d'une fermeture auto-agrippante. Le produit est répertorié pour protéger les câbles et les tuyaux contre les étincelles et les projections de soudure ainsi que contre l'usure par contact. Les vérifications ci-dessous visent à sélectionner la gaine sur le cheminement installé, plutôt que de supposer qu'un diamètre nominal suffit à garantir un ajustement.

Cartographier l'exposition avant de choisir une longueur

Prenez une photographie du tuyau ou du câble dans sa position de travail normale et une autre aux limites de déplacement. Marquez le point de soudage, la direction probable des étincelles et des projections, ainsi que tout endroit où la ligne frotte contre un support. Identifiez les supports, les joints et les points d'entretien qui doivent rester accessibles. La longueur couverte doit suivre l'assemblage acheminé, y compris les courbures et les mouvements, et non pas simplement la distance en ligne droite entre deux repères.

Pour un robot ou un dispositif mobile, vérifiez la position de la gaine tout au long du cycle. Un morceau court peut s'éloigner du point exposé ; un morceau plus long peut s'accumuler contre un collier. Indiquez où chaque extrémité doit se terminer et si une extrémité doit être amovible pour inspection. Maintenez la gaine à l'écart des pièces qui nécessitent une ventilation ou un accès régulier selon la conception de l'équipement.

Mesurer l'ajustement fermé, pas seulement le diamètre du tuyau

Mesurez la circonférence extérieure ou l'enveloppe extérieure maximale de l'assemblage fini où la gaine sera positionnée. Un faisceau composé de deux câbles de soudage et d'un tuyau n'est pas nécessairement rond, de sorte qu'un seul diamètre peut être trompeur. Notez les points de ramification, les épissures, les manchons de protection et toute augmentation locale de taille qui restera sous la gaine.

La page du produit indique des tailles de manchons nominales de 25 à 102 mm. Demandez la taille fermée utilisable ou la plage de circonférence de la construction proposée, y compris le chevauchement de sa fermeture. Une taille nominale ne montre pas quelle quantité de la surface auto-agrippante reste engagée autour d'un faisceau irrégulier. Vérifiez que la gaine se ferme solidement sans écraser un tuyau en deçà de son rayon de courbure autorisé ni exercer de pression sur un connecteur de câble.

Planifier la position de la fermeture

L'ouverture latérale permet d'installer la gaine sans déconnecter l'assemblage. Positionnez la fermeture là où elle peut être atteinte pour l'installation et l'entretien et, lorsque le cheminement le permet, à l'écart de la trajectoire directe des étincelles et des projections. Vérifiez l'ensemble de la couture après la fermeture ; les espaces au niveau des coudes ou des points de ramification laissent la ligne sous-jacente exposée.

Sur un équipement en mouvement, vérifiez si la fermeture frotte contre un support ou accroche un bord voisin. Confirmez à nouveau sa position aux extrémités de la course. Un bref essai sur la machine est plus instructif qu'un échantillon à plat, car la forme fermée de la gaine et la position de la couture changent avec le cheminement.

Faire correspondre l'essai au danger

Les étincelles de soudage, les projections plus lourdes, les scories chaudes, la chaleur radiante constante et l'abrasion constituent des expositions différentes. Fournissez au fournisseur une description du processus, la distance et l'orientation de la ligne, ainsi que la durée de contact prévue. La page du produit comprend des chiffres de température, mais une application spécifique doit être vérifiée par rapport aux données d'essai actuelles pour le matériau et le revêtement exacts fournis. N'utilisez pas la température des gaz d'une soudure ou la température éphémère d'une étincelle comme température continue de l'ensemble de la gaine complète.

Si la ligne est un tuyau hydraulique, confirmez que la gaine ne dissimule pas de dommages qui doivent être inspectés conformément à la procédure de maintenance de l'équipement. Il s'agit d'un revêtement de protection externe qui ne modifie pas la pression nominale du tuyau. Si un contact avec un fluide ou des traînages répétés sont prévus, identifiez le fluide et la surface de contact afin que l'échantillon proposé puisse être testé dans des conditions représentatives.

Utiliser une gaine pour la ligne et une couverture pour la zone de travail

Un manchon à ouverture latérale protège un tronçon de tuyau ou de câble défini. Lorsqu'une zone de travail plus vaste, la face d'une machine voisine ou une ouverture temporaire nécessite une protection, examinez les produits de protection de la zone de soudage et de brasage séparément. Les deux formes répondent à des géométries de couverture différentes et doivent être spécifiées indépendamment.

Éléments à envoyer pour un échantillon et un devis

• Photographies ou dessin du cheminement installé et de son mouvement complet.
• Diamètre ou circonférence maximale du faisceau de tuyaux ou de câbles couvert.
• Longueur couverte mesurée le long du cheminement, plus les positions d'extrémité souhaitées.
• Position de fermeture préférée et espace disponible pour la gaine finie.
• Procédé de soudage, direction des étincelles ou des projections, exposition à la température et points d'usure.
• Quantité requise, longueur des pièces, critères d'inspection et toute méthode d'essai obligatoire.

Envoyez ces détails via la page du produit gaine de soudure en fibre de verre. Demandez un échantillon à la taille fermée proposée, confirmez la structure du textile et du revêtement, et vérifiez l'engagement de la fermeture ainsi que la couverture sur l'équipement réel avant d'approuver la commande.
