Gaine en fibre de verre unidirectionnelle

Renfort en fibre de verre axiale sous forme tubulaire pour pièces composites à sections droites, coniques ou variables.

Présentation du produit

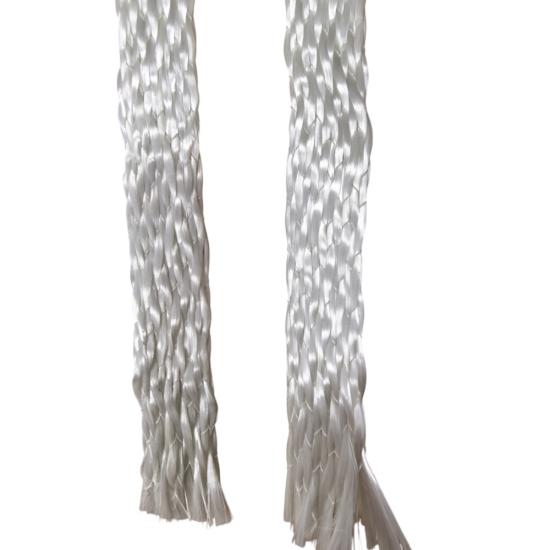

Le manchon en fibre de verre unidirectionnelle BSTFLEX est un renfort tubulaire sec dont les fils de fibre de verre principaux s'étendent sur toute la longueur du manchon. De fins fils de support maintiennent les fibres longitudinales dans un tube flexible, permettant aux fabricants de placer le renfort autour d'un mandrin ou d'une pièce existante sans avoir à couper et assembler une feuille plate. Le manchon est destiné à la fabrication de composites imprégnés de résine où le renfort dans le sens de la longueur fait partie de la conception du stratifié. Le diamètre, le poids de la fibre, la structure des fils de support et la longueur de fourniture peuvent être spécifiés pour le projet.

Orientation et structure des fibres

Dans un manchon tressé biaxial conventionnel, les fils principaux se croisent selon un angle. Dans cette structure unidirectionnelle, les fils de fibre de verre principaux suivent l'axe de la pièce. Des fils de support plus petits stabilisent la préforme tubulaire pendant la manipulation et la stratification. Cet agencement est utile lorsque la conception du stratifié nécessite une part importante de fibres dans la direction à 0 degré.

Le diamètre installé, la couverture et l'alignement des fibres dépendent de la structure spécifiée et de la forme de la pièce. Pour un composant conique ou incurvé, un essai d'ajustement est le meilleur moyen de confirmer la couverture et la longueur de coupe requise avant la production.

Applications typiques

• Renfort longitudinal de tubes, tiges et profilés creux en composite
• Stratification composite sur des arbres coniques et des mandrins profilés
• Renfort axial local dans les articles de sport, les composants industriels et les assemblages personnalisés
• Production de prototypes et OEM où une préforme tubulaire en fibre de verre simplifie le placement des fibres

La résistance et les conditions de service de la pièce finie dépendent du stratifié complet, du système de résine, du processus de polymérisation et des tests de validation.

Choisir le bon manchon

Commencez par le diamètre de la pièce à ses points les plus petits et les plus grands, sa longueur totale et la direction des charges. Spécifiez le type de fibre de verre ou le fil requis si votre conception l'impose. Indiquez également le poids de fibre cible ou le poids surfacique, la teneur admissible en fils de support, ainsi que la résine et le processus de fabrication prévus.

L'ensimage de la fibre de verre doit être adapté à la résine sélectionnée. Confirmez l'imprégnation, le drapage, le compactage et les propriétés du stratifié polymérisé avec un échantillon représentatif. Si la conception nécessite des fibres équilibrées sur la circonférence au lieu d'un renfort principalement axial, comparez avec notre manchon en fibre de verre tressé biaxial. Pour une fibre de renfort différente, consultez nos manchons tressés en fibre de carbone.

Fourniture personnalisée pour la fabrication de composites

BSTFLEX peut examiner un dessin, un échantillon ou une exigence de stratification de fibres pour proposer une structure de manchon adaptée. Discutez du diamètre nominal, de la tolérance de diamètre, du fil de verre, de l'agencement des fils de support, du poids de la fibre, de la longueur du rouleau ou de la coupe, de l'emballage et du volume prévisionnel lors de la demande de devis OEM. Les spécifications de production et les données de test doivent être convenues pour la structure sélectionnée avant d'être ajoutées à une fiche technique de projet.

Questions fréquentes

Est-ce la même chose qu'un manchon tressé en fibre de verre ordinaire ?

Non. La caractéristique déterminante ici est l'orientation dans le sens de la longueur des fibres de verre de renfort principales. Une tresse biaxiale standard a ses fibres principales qui se croisent selon des angles de tressage. L'orientation requise dépend des charges dans la pièce finie.

Le manchon est-il fourni sous forme de tube composite fini ?

Non. Il s'agit d'une préforme en fibre sèche destinée à être incorporée dans une stratification composite. Le choix de la résine, l'imprégnation et la polymérisation sont déterminés par le processus de fabrication du client.

Quelles informations sont nécessaires pour un devis ?

Envoyez le dessin de la pièce ou les dimensions du mandrin, les diamètres minimum et maximum, la longueur, la spécification de la fibre de verre si nécessaire, le poids de fibre cible, le système de résine, la quantité d'essai et l'utilisation annuelle prévue.

Demander un échantillon ou un devis OEM

Dites à BSTFLEX ce que le manchon doit équiper et comment le composite fini sera fabriqué. Nous pouvons utiliser ces informations pour discuter d'une structure et d'un échantillon pour vos essais de stratification.
