Gaine en fibre de carbone unidirectionnelle

Renfort longitudinal en fibre de carbone dans une préforme tubulaire flexible pour arbres, tubes et composants profilés en composite.

Présentation du produit

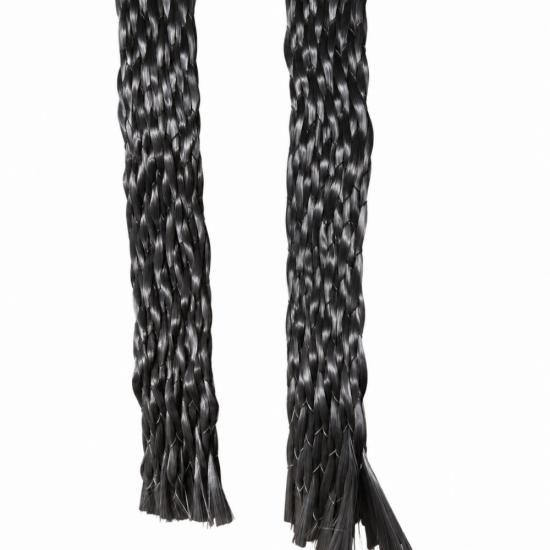

Le manchon en fibre de carbone unidirectionnelle BSTFLEX positionne les fils de fibre de carbone principaux le long d'une préforme tubulaire. Des fils de support plus fins maintiennent la forme du manchon pendant qu'il est placé sur un mandrin ou une pièce. Cette construction permet aux fabricants d'agencer un renfort axial autour d'un tube ou d'une section transversale variable sans avoir à former un tube à partir d'une feuille plate. Il est fourni sous forme de renfort textile sec pour la stratification composite ; les propriétés finales dépendent du stratifié complet et du processus de fabrication.

Conçu en fonction de la direction de la charge

Pour une pièce nécessitant des fibres de carbone s'étendant d'une extrémité à l'autre, un manchon unidirectionnel offre un moyen tubulaire de placer les fils principaux dans la direction à 0 degré, ou axiale. Les fils de support stabilisent le textile mais ne doivent pas être considérés comme un substitut à une couche de renfort circonférentielle ou torsionnelle conçue à cet effet.

Un stratifié peut combiner un renfort axial avec d'autres orientations de fibres lorsque sa charge l'exige. Le manchon doit être sélectionné en fonction de la géométrie réelle de la pièce, du cas de charge, de la résine et du cycle de cuisson. La résistance ou la rigidité finale ne peut être spécifiée à partir du manchon sec seul.

Adaptation sur des pièces droites et profilées

La forme tubulaire peut être testée sur des sections droites, des cônes et des transitions. Un diamètre nominal de manchon n'établit pas à lui seul l'ajustement installé : la construction des fils de support, la forme du mandrin et la tension de pose comptent également. Pour les composants ayant plusieurs diamètres, envoyez un dessin montrant les sections les plus petites et les plus grandes ainsi que la longueur de chaque transition. Un essai d'ajustement physique peut confirmer la couverture et la longueur de coupe avant une commande OEM.

Où il peut être utilisé

• Renfort axial dans les tubes, arbres et profilés creux en composite
• Stratification sur des mandrins coniques ou des pièces avec des sections transversales variables
• Renfort longitudinal local dans les composants d'équipements industriels et sportifs
• Assemblages composites de prototypes et de production répétée nécessitant une préforme tubulaire

Informations à spécifier

Pour un devis utile, indiquez la qualité du fil de carbone ou la taille du câble si elle est contrôlée par votre conception, les diamètres nominaux et installés, le poids de fibre requis, les exigences en matière de fils de support, la longueur du rouleau ou de la coupe, et l'emballage souhaité. Dites-nous si le manchon sera posé sur un mandrin nu ou sur une autre couche de renfort et identifiez le système de résine prévu.

BSTFLEX peut discuter d'une construction personnalisée ou d'un échantillon en fonction de ces exigences. La qualité du fil, la plage de diamètre, le poids, l'expansion et les valeurs mécaniques doivent être documentés pour la variante de produit sélectionnée après confirmation ; les valeurs provenant d'un autre fournisseur ou d'une tresse biaxiale ne définissent pas ce manchon.

Choisissez l'architecture de fibre qui convient à la pièce

Le tableau identifie le placement des fibres. Le concepteur du stratifié doit déterminer la stratification complète et vérifier la pièce durcie pour son usage prévu.

Questions des acheteurs de composites

S'agit-il d'un tube en fibre de carbone fini ?

Non. Ce produit est un manchon en fibre de carbone sec pour un traitement composite ultérieur. Il nécessite un système de résine approprié ainsi qu'une stratification et une cuisson validées.

Peut-il remplacer une tresse en fibre de carbone biaxiale ?

Cela dépend des charges. Les deux constructions placent leurs fibres principales dans des directions différentes. Une conception nécessitant un renfort de frettage ou de torsion peut nécessiter des plis supplémentaires.

Que dois-je envoyer pour un échantillon personnalisé ?

Envoyez un dessin ou un échantillon, le profil complet du diamètre, la longueur finie, l'exigence en fil de carbone, le poids de fibre cible, le processus de résine et la quantité d'essai. Incluez la demande annuelle si vous avez besoin d'un devis d'approvisionnement OEM.

Discuter d'une construction de manchon OEM

Partagez la géométrie de la pièce et la direction de fibre requise avec BSTFLEX. Nous examinerons la construction du manchon et les exigences en matière d'échantillons avant d'établir un devis pour la fourniture de production.
