Protections de bride en acier inoxydable

Protections de bride en acier inoxydable pour systèmes de tuyauterie industrielle

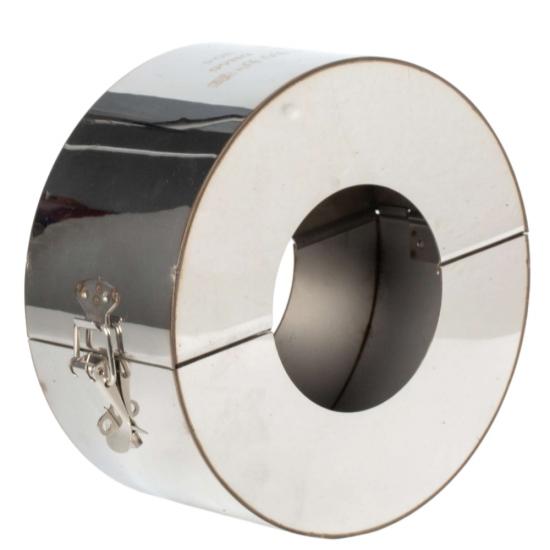

Les protections de bride en acier inoxydable BSTFLEX sont des couvercles de protection métalliques amovibles conçus pour s'adapter autour des raccordements à bride industriels. La protection utilise un corps en acier inoxydable formé avec des panneaux latéraux annulaires autour des ouvertures de tuyau, ainsi qu'une section d'ouverture à charnière et une fermeture à loquet en acier inoxydable pour l'installation et l'accès à la maintenance.

Cette construction offre une couverture externe plus large qu'une protection à bande ouverte et convient aux projets nécessitant un couvercle métallique plus fermé autour de l'assemblage de bride. Chaque protection est dimensionnée en fonction de la géométrie réelle de la bride, du diamètre du tuyau et de l'espace d'installation disponible.

Ces produits font partie de la Gamme de housses de protection pour brides et vannes BSTFLEX.

Construction métallique à couverture complète

Le corps de la protection entoure l'extérieur du raccordement à bride, tandis que des panneaux latéraux annulaires s'étendent vers l'intérieur autour des ouvertures de tuyau. Cette géométrie aide à couvrir à la fois le périmètre de la bride et les zones latérales de l'assemblage.

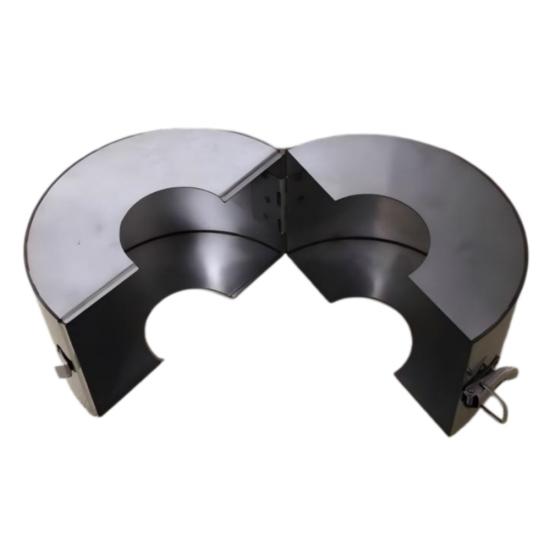

Le produit est divisé de manière à pouvoir être ouvert autour du raccordement installé. Une charnière sur un côté permet au corps de s'ouvrir, tandis qu'un loquet en acier inoxydable sécurise la protection après le positionnement.

Les dimensions finales et la couverture dépendent du diamètre extérieur de la bride, de la largeur du raccordement assemblé, du diamètre extérieur du tuyau, de la saillie des boulons et du dégagement de l'équipement environnant.

Construction du produit

Dimensionnement personnalisé pour différentes normes de bride

Les protections de bride ne doivent pas être sélectionnées uniquement en fonction de la taille nominale du tuyau. Différentes normes de bride et désignations de pression peuvent avoir des diamètres extérieurs, des épaisseurs et des dispositions de boulons différents.

Pour le devis, veuillez fournir la norme de bride, la taille nominale, la désignation de pression et les dimensions réelles du raccordement. Lorsque la bride ne suit pas la norme HG/T 20592, envoyez la norme ANSI, ASME, DIN, EN, JIS ou autre applicable avec le dessin dimensionnel pertinent.

Les dimensions utiles incluent le diamètre extérieur de la bride, la largeur totale assemblée, le diamètre extérieur du tuyau, la saillie des boulons et écrous et les restrictions d'installation à proximité.

Applications industrielles

Les protections de bride en acier inoxydable sont utilisées dans les environnements de tuyauterie industrielle où une protection externe durable de la bride est requise. Les demandes de projets typiques proviennent d'usines de traitement chimique, d'installations pharmaceutiques, de systèmes de production d'énergie et d'autres installations de tuyauterie de processus.

Pour la vapeur, le sel fondu ou d'autres conditions de service exigeantes, veuillez fournir le milieu de processus, la température de fonctionnement et la pression avec la demande. Le choix du matériau et la construction de la protection doivent être examinés en fonction des conditions de service réelles plutôt que supposés à partir du seul nom du produit.

Différence entre les protections de bride en acier inoxydable et les protections de type bande

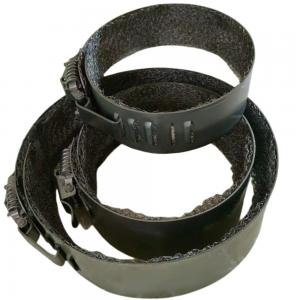

BSTFLEX fournit également Protections de bride de type bande en acier inoxydable. La conception de type bande entoure le périmètre de la bride tout en laissant les côtés plus ouverts.

Le produit décrit sur cette page comprend des panneaux latéraux autour des ouvertures de tuyauterie et offre donc une géométrie de couverture plus fermée. Ces produits doivent être sélectionnés en fonction de la couverture requise, de l'espace d'installation disponible et des spécifications du projet.

Installation

L'installation ne doit être effectuée que lorsque le raccordement de la tuyauterie est dans un état sûr et conformément aux procédures de travail approuvées sur le site.

1. Ouvrez le loquet et faites pivoter le corps de la protection au niveau de la charnière.
2. Positionnez la protection autour de l'assemblage de la bride.
3. Vérifiez le dégagement autour du tuyau, des boulons, de l'isolation et de l'équipement à proximité.
4. Fermez le corps de la protection et fixez le loquet en acier inoxydable.
5. Confirmez que le couvercle est correctement positionné et n'interfère pas avec l'équipement adjacent.

Le couvercle ne doit pas être forcé sur une bride de taille incorrecte. Lors de l'inspection programmée, vérifiez le corps, la charnière et le loquet pour détecter toute déformation, dommage ou corrosion avant réutilisation.

Notes d'application importantes

Une protection de bride en acier inoxydable est un couvercle de protection externe. Il ne s'agit pas d'un collier de réparation retenant la pression et cela ne remplace pas le joint de bride, le boulonnage ou les procédures de maintenance de la tuyauterie.

Si l'application nécessite spécifiquement une diffusion de pulvérisation, une suppression de brouillard, une construction en maille interne ou une performance de bouclier anti-projection vérifiée, ces exigences doivent être indiquées dans la demande. Une configuration de protection de bride doublée de maille distincte peut être plus appropriée selon les spécifications du projet.

Questions fréquemment posées

Quelles informations sont nécessaires pour fabriquer une protection de bride en acier inoxydable sur mesure ?

Fournissez la norme de bride, la taille nominale, la désignation de pression, le diamètre extérieur de la bride, la largeur assemblée, le diamètre extérieur du tuyau et la quantité requise. Des dessins et des photographies sont recommandés pour les installations non standard.

Les protections de bride en acier inoxydable peuvent-elles être fabriquées pour des brides ANSI, DIN ou JIS ?

Oui, le dimensionnement sur mesure peut être examiné lorsque la norme de bride et les dimensions correctes sont fournies. Les dimensions de la protection doivent être confirmées à partir du raccordement réel ou du dessin de bride approuvé.

Ces protections sont-elles identiques aux boucliers anti-projection de bride en maille d'acier inoxydable ?

Non. Ce produit est défini par son boîtier métallique formé à couverture complète. Les boucliers anti-projection doublés de maille comprennent une structure en maille interne supplémentaire et doivent être traités comme une configuration de produit distincte.

Les protections de bride en acier inoxydable sont-elles amovibles ?

Oui. Le corps articulé et la fermeture à loquet permettent d'ouvrir et de retirer la protection lors de l'inspection et de la maintenance planifiées.

La même protection peut-elle être utilisée sur une vanne ?

La protection des vannes nécessite normalement une considération distincte du corps de la vanne, des raccordements de bride, de la poignée ou de l'actionneur. Des protections de bride individuelles peuvent être utilisées sur les raccordements de vanne, tandis qu'une protection complète de la vanne nécessite une conception dédiée.

Demander un devis pour une protection de bride en acier inoxydable sur mesure

Envoyez à BSTFLEX votre dessin de bride, la norme, la taille, la désignation de pression et les dimensions mesurées. Incluez le fluide de traitement, la température de fonctionnement, la pression, la quantité requise et toute exigence en matière de matériel ou de documentation.

Pour les installations non standard, joignez des photographies de face et de côté montrant le raccordement complet et l'équipement environnant.

Demander un devis pour des protections de bride en acier inoxydable ou envoyez vos dessins et spécifications par e-mail à sales@pkfiresleeve.com.
