Protections de bride en maille d'acier inoxydable multicouche

Protections de bride en maille d'acier inoxydable multicouche

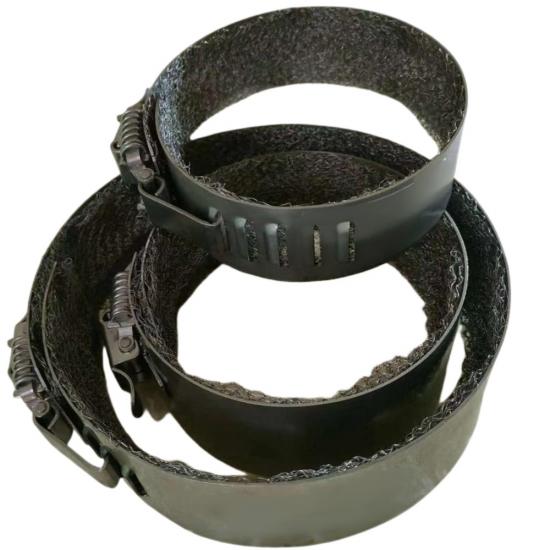

Les protections de bride en maille d'acier inoxydable multicouche BSTFLEX associent une bande métallique externe à un insert en maille d'acier inoxydable multicouche autour d'un raccord bridé. La construction doublée de maille est conçue pour interrompre une fuite concentrée provenant du joint, faisant de l'agencement interne de la maille une partie essentielle de la spécification de la protection plutôt qu'une description optionnelle du revêtement extérieur.

Ces écrans anti-projections de bride en acier inoxydable sont spécifiés en fonction des dimensions du raccord, du fluide de procédé et de la fonction de protection requise. La bande, la maille et la fermeture forment un assemblage complet qui doit être sélectionné dans son ensemble.

Découvrez notre Gamme de protections pour brides et vannes pour les protections de bride, les écrans anti-projections de vannes et les housses d'isolation amovibles associés.

Pourquoi la maille interne est importante

La bande extérieure entoure le périmètre de la bride, tandis que la maille multicouche est positionnée à l'intérieur de la protection autour du joint. Son but est d'interrompre et de distribuer un jet de fuite concentré plutôt que de laisser la fuite agir directement contre une surface métallique plane.

Le résultat protecteur dépend de la construction complète, de l'ajustement et des conditions de service. La qualité, l'agencement, la couverture et la rétention de la maille doivent donc être inclus dans la spécification convenue du produit. Une nuance de matériau ou une simple photographie externe ne suffit pas à établir les performances de contrôle des projections.

Ce produit est une protection anti-projections externe, et non une enceinte de maintien sous pression ou une réparation pour un raccord de bride défaillant. Il ne remplace pas la fonction d'étanchéité du joint, des faces de bride et de la boulonnerie.

Trois parties de l'assemblage de protection

Bande extérieure en acier inoxydable

La bande métallique formée s'adapte autour de l'extérieur de l'assemblage de la bride. Son diamètre et sa largeur sont adaptés au raccord afin que la protection puisse être positionnée sans interférence avec les boulons, l'équipement à proximité ou l'isolation existante.

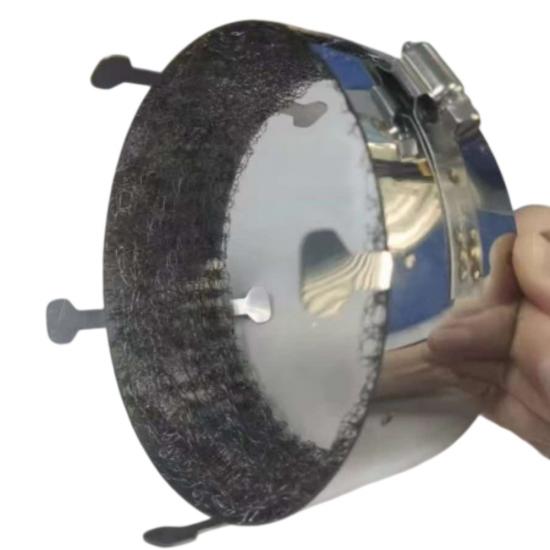

Insert en maille d'acier inoxydable multicouche

La maille interne distingue cette construction d'une protection spécifiée uniquement par sa bande extérieure. La maille doit rester correctement positionnée dans le couvercle assemblé. Ses dimensions, son agencement et les détails de fixation sont définis dans la configuration approuvée.

Fermeture amovible

Une fermeture à loquet permet d'ouvrir l'assemblage pour le montage et de le retirer lors de la maintenance planifiée. La conception de la fermeture et les matériaux des composants sont confirmés avec les exigences de la bande et de la maille.

Spécifications du produit et détails de commande

Sélection des matériaux et des applications

Spécifiez la nuance d'acier inoxydable requise pour tous les composants concernés, y compris le treillis et le loquet. Ne présumez pas que l'identification du matériau de la bande extérieure définit automatiquement le matériau de la protection complète.

La vapeur, le fioul, l'huile de lubrification et les systèmes diesel sont des exemples d'applications pour lesquelles des écrans anti-projections à bride doublés de treillis peuvent être envisagés. Chaque application nécessite un examen du fluide, des conditions de fonctionnement, de la géométrie de la connexion et de l'objectif de protection avant de sélectionner une configuration.

Pour les projets ayant des exigences environnementales, marines ou d'inspection particulières, incluez ces exigences dans la demande initiale. Toute documentation de qualification ou de test requise doit s'appliquer à l'assemblage fourni et à ses conditions d'utilisation déclarées.

Adapter la protection en treillis à la connexion réelle

Fournissez la norme de bride, la taille nominale et la désignation de pression, accompagnées d'un dessin ou de dimensions mesurées. Le diamètre extérieur, la largeur assemblée, les saillies des boulons et l'espace environnant sont des données importantes pour dimensionner la protection.

Les photographies doivent montrer l'avant et le côté de la connexion, y compris les supports, l'isolation et les mécanismes de fonctionnement à proximité. Pour les installations multiples, identifiez chaque connexion sur un planning de brides afin que les différentes tailles et restrictions d'accès puissent être examinées séparément.

Pour une comparaison avec la configuration du produit à bande extérieure, voir nos protections de bride de type bande en acier inoxydable. Pour le produit sur cette page, le treillis multicouche interne doit également être inclus dans la spécification.

Considérations relatives à l'installation et à la maintenance

L'installation doit suivre les instructions d'assemblage approuvées et les procédures de sécurité du site. Faites sécuriser la connexion par un personnel autorisé avant de monter ou de retirer la protection. Ne vous approchez pas d'une fuite active pour installer ou ajuster un couvercle.

Vérifiez la taille de la protection et positionnez le treillis conformément au dessin approuvé. Fixez la fermeture sans forcer sur la bande ni déplacer le treillis. Gardez toutes les dispositions d'inspection, de drainage ou de ventilation spécifiées dégagées.

Lors de l'inspection programmée, examinez la bande, le treillis et le loquet pour détecter tout dommage, corrosion, contamination ou déplacement. L'utilisation continue doit être évaluée en fonction de l'état de l'assemblage complet.

Questions fréquemment posées

S'agit-il d'une protection doublée de treillis ou d'un couvercle fabriqué uniquement en treillis métallique ?

La construction décrite ici combine une bande métallique extérieure avec un insert en treillis d'acier inoxydable multicouche interne. Le treillis et la bande environnante sont spécifiés comme faisant partie d'un seul assemblage de protection.

L'ajout d'un treillis confère-t-il à chaque protection de bride la même performance de protection ?

Non. La performance doit être évaluée en fonction des matériaux réels, de la disposition du treillis, de la couverture, de l'ajustement et des conditions de service. Un insert en treillis seul ne constitue pas la preuve d'une classe de pression particulière ou d'un résultat de contrôle des brouillards.

La désignation de pression de la bride peut-elle être utilisée comme classe de pression de la protection ?

Non. La désignation de la bride identifie la connexion de la tuyauterie. Toute performance ou test d'écran anti-projections requis doit être spécifié séparément pour l'assemblage complet de la protection.

Ces protections peuvent-elles arrêter une fuite de bride existante ?

Elles ne sont pas proposées comme dispositifs de réparation de fuites. Une connexion qui fuit nécessite les procédures d'isolement, d'inspection et de réparation appropriées. La protection contre les projections ne restaure pas l'intégrité du joint de bride.

Demander un devis pour une protection de bride en treillis d'acier inoxydable

Envoyez à BSTFLEX votre norme de bride, vos dimensions, vos exigences en matière de matériaux et la quantité. Incluez le fluide de traitement, la température de fonctionnement et la pression avec des unités clairement indiquées, ainsi que la fonction de protection requise.

Joignez les dessins ou photographies de connexion et identifiez toute construction de treillis, test, inspection ou documentation de matériau spécifiés. Pour un projet multi-tailles, incluez un planning de brides et la date de livraison demandée.

Demander un devis pour des protections de bride en treillis d'acier inoxydable multicouche ou envoyez les détails de votre projet par e-mail à sales@pkfiresleeve.com.
