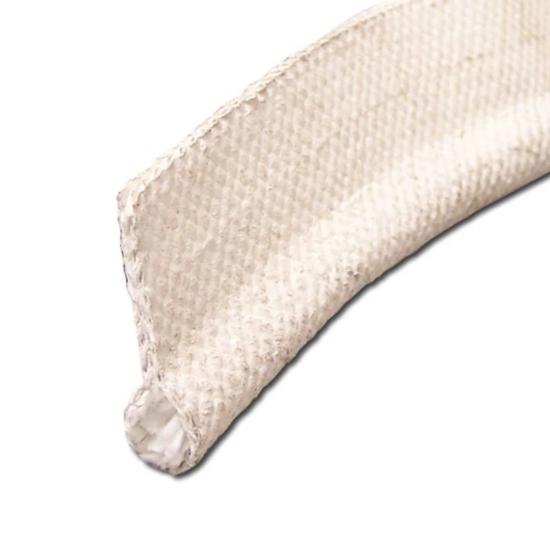

Joint en forme de têtard avec revêtement en PTFE, âme en fibre de verre et revêtement en forme de têtard

LeJoint en forme de têtard avec revêtement en PTFE, âme en fibre de verre et revêtement en forme de têtardest une solution d'étanchéité thermique flexible développée pour les portes, les couvercles, les registres, les conduits, les joints de panneaux, les boîtiers et autres équipements nécessitant un joint résilient avec une bonne résistance chimique et une large plage de températures.

Sa construction combine unerevêtement en fibre de verre tissée enduite de PTFEavec unâme en corde de fibre de verreLa couche extérieure en fibre de verre enduite offre une surface protectrice durable, tandis que le noyau en fibre de verre forme la section d'étanchéité compressible et aide le joint à conserver son profil lors de l'installation et des compressions répétées.

La partie arrondie du joint, en forme de têtard, est conçue pour entrer en contact avec la surface d'accouplement, tandis que sa queue permet une fixation pratique. Cette configuration permet au joint d'épouser les courbes et les irrégularités du terrain et de créer une barrière flexible autour des portes, des couvercles et des ouvertures d'accès.

BSTFLEX fabrique des joints en fibre de verre revêtus de PTFE sur mesure, de type « têtard », destinés aux équipements d'origine, aux applications de remplacement et aux systèmes d'étanchéité spécialisés. Le diamètre du bulbe, les dimensions de la queue, la longueur totale et le profil peuvent être adaptés à l'application requise.

Construction en fibre de verre revêtue de PTFE et âme en fibre de verre

Ce joint utilise deux matériaux complémentaires au lieu d'une seule couche. La couche extérieure en fibre de verre enduite de PTFE constitue la surface de travail exposée, tandis que l'âme en fibre de verre confère au joint sa forme en têtard, sa robustesse et sa résilience.

Pourquoi utiliser un revêtement en fibre de verre enduit de PTFE ?

Le revêtement extérieur est en fibre de verre tissée avec un revêtement en PTFE. Cette combinaison est particulièrement adaptée aux environnements où la surface du joint peut être exposée à des produits chimiques, à l'humidité, à des contaminants ou à des variations de température répétées.

Le PTFE offre une surface chimiquement résistante tandis que le substrat en fibre de verre assure flexibilité et stabilité thermique. Ensemble, ces matériaux forment une couche extérieure adaptée aux applications où un joint textile non traité ne présenterait pas les caractéristiques de surface souhaitées.

• construction en fibre de verre tissée enduite de PTFE
• Bonne résistance à de nombreux produits chimiques industriels
• structure textile flexible
• Adapté aux cycles thermiques répétés
• Résistant à l'humidité et aux intempéries
• Utile pour les applications nécessitant une surface d'étanchéité non métallique
• Convient pour un service à basse température lorsqu'il est correctement spécifié

Noyau en fibre de verre pour une compression flexible

L'âme interne en corde de fibre de verre confère au joint son profil d'étanchéité arrondi. Contrairement à un insert métallique rigide, l'âme textile est flexible et peut se comprimer à la fermeture de la porte ou du panneau.

Cette conception est particulièrement utile lorsque les surfaces de contact ne sont pas parfaitement uniformes. Le bulbe peut se déformer sous la compression et s'adapter aux variations du trajet d'étanchéité, contribuant ainsi à maintenir le contact le long du joint.

Le noyau en fibre de verre permet également de conserver la légèreté globale du joint tout en fournissant la structure nécessaire à un profil en forme de têtard régulier.

Conçu pour les cycles thermiques et les surfaces irrégulières

Les portes industrielles et les panneaux d'accès conservent rarement une température constante. En fonctionnement, le joint peut subir des cycles de chauffage, de refroidissement, de compression et de récupération.

Le revêtement en fibre de verre avec PTFE et l'âme en fibre de verre assurent une grande flexibilité et permettent de supporter des variations thermiques répétées. Le profil bulbeux s'adapte aux légères irrégularités de la surface de contact, rendant ce joint idéal pour les zones d'étanchéité inégales ou irrégulières.

Une compression correcte est importante. Le joint doit être suffisamment comprimé pour assurer une étanchéité continue sans écraser excessivement l'âme en fibre de verre.

Capacité de température

Les joints en fibre de verre revêtus de PTFE, de type « têtard », sont couramment choisis pour les applications exigeant à la fois une résistance aux hautes températures et une flexibilité à basse température. Le joint en fibre de verre revêtue de PTFE et à âme en fibre de verre mentionné ci-dessus est spécifié pour une plage de fonctionnement d'environ-100°F à +500°F (-73°C à +260°C). :contentReference[oaicite:1]{index=1}

La température de fonctionnement admissible réelle d'un joint BSTFLEX doit être déterminée en fonction du revêtement PTFE sélectionné, de la construction en fibre de verre, de la densité du noyau, des conditions de compression, de l'exposition chimique et de l'environnement de service.

Pour les applications en dehors de cette plage, BSTFLEX peut évaluer des constructions alternatives de têtards utilisant différents matériaux de couverture et de noyau.

Excellent choix pour le scellage à basse température et cryogénique

L'une des caractéristiques importantes de la construction en fibre de verre revêtue de PTFE est sa capacité à rester flexible à des températures nettement inférieures à celles de nombreux matériaux d'étanchéité thermique conventionnels.

Cette conception rend cette construction utile pour certaines applications cryogéniques et à basse température où le joint doit conserver sa flexibilité plutôt que de devenir excessivement rigide ou cassant.

Pour les systèmes cryogéniques, l'ensemble d'étanchéité doit être évalué comme un système global. La plage de température, la pression, le fluide, la compression, la contraction thermique et la conception du montage doivent tous être pris en compte avant de sélectionner le profil de joint définitif.

Résistance chimique pour l'étanchéité industrielle

Le PTFE est largement utilisé lorsque la résistance chimique est un critère essentiel. La surface en fibre de verre revêtue offre une couche protectrice externe capable de résister à l'exposition à de nombreux fluides et produits chimiques industriels.

Cette caractéristique peut rendre les joints en fibre de verre en forme de têtard revêtus de PTFE adaptés aux équipements où les revêtements textiles conventionnels peuvent être exposés à des solvants, des carburants, de l'humidité ou des produits chimiques de traitement.

La compatibilité chimique doit toujours être évaluée en fonction de la concentration, de la température, de la durée d'exposition et de la combinaison chimique réelles. Les milieux particulièrement agressifs et les environnements chimiques à haute température peuvent nécessiter une conception de matériau différente.

Où sont utilisés les joints en PTFE et fibre de verre de type têtard

Joint en PTFE en forme de têtard pour portes de four et d'équipement

Grâce à sa conception en forme de bulbe et de queue, ce joint est particulièrement adapté à l'étanchéité périphérique. Le bulbe assure la compression, tandis que la queue offre une zone de fixation dédiée.

Lorsque la porte se ferme, l'ampoule est comprimée contre la surface opposée. Ceci crée une interface d'étanchéité continue autour de l'ouverture tout en permettant au joint de compenser de légères variations dimensionnelles.

Pour les portes de four, les armoires thermiques, les chambres de traitement et les couvercles d'équipements, le profil du joint peut être sélectionné en fonction de la surface de montage disponible et de la compression requise.

Avantages de la construction en fibre de verre PTFE

Profilés de joints Tadpole personnalisés

Les joints en forme de têtard ne sont pas limités à une seule section transversale standard. Le profil requis dépend de l'espace d'installation disponible, de la distance de compression et de la forme de l'ouverture de l'équipement.

BSTFLEX peut fabriquer des joints en fibre de verre en forme de têtard revêtus de PTFE sur mesure, à partir de dessins techniques, d'échantillons physiques, de dimensions ou de spécifications d'application.

Spécifications techniques

Applications des joints en fibre de verre en forme de têtard revêtus de PTFE

Ce type de joint peut être envisagé pour les équipements où l'étanchéité thermique est combinée à une exposition chimique, à des cycles thermiques ou à des exigences de basse température.

• portes de four industriel
• Couvercles pour four
• équipement de traitement thermique
• Joint d'amortisseur
• conduits thermiques
• Joints de panneaux
• enceintes d'équipement
• Portes d'accès
• équipement de revêtement en poudre
• équipement thermique automobile
• Équipement cryogénique
• Systèmes d'étanchéité thermique OEM

Pourquoi choisir un noyau en fibre de verre plutôt qu'un noyau métallique ?

Le choix entre une âme en fibre de verre et une âme métallique dépend des exigences mécaniques et thermiques de l'application.

Un noyau en fibre de verre offre une structure interne légère et non métallique, dotée d'une flexibilité et d'une compressibilité appréciables. Il est donc idéal pour les applications où le joint doit se déformer facilement, épouser des surfaces irrégulières ou éviter l'introduction d'un composant métallique dans le profil d'étanchéité.

Les joints métalliques de type « têtard » sont souvent préférables lorsqu'un renforcement structurel, un retour élastique ou une résistance mécanique accrus sont nécessaires. BSTFLEX peut vous aider à déterminer la construction de noyau la plus adaptée en fonction des exigences de température, de compression, de mouvement et d'installation.

Fibre de verre revêtue de PTFE vs. fibre de verre non revêtue

Installation et compression

Le joint doit être installé de manière à ce que le bulbe d'étanchéité soit en contact continu avec la surface d'accouplement sur tout le périmètre requis.

La fixation de l'extrémité de montage doit être réalisée conformément à la conception de l'équipement. Selon l'application, les méthodes de fixation appropriées peuvent inclure des fixations mécaniques, des rainures de retenue, des clips ou d'autres systèmes de montage spécialement conçus.

Il convient d'éviter toute compression excessive. Le joint doit avoir suffisamment d'espace pour se déformer et reprendre sa forme sans écraser définitivement l'âme en fibre de verre.

Pour les portes et les couvercles fréquemment ouverts, le système de fixation doit également empêcher que le joint ne soit tiré, tordu ou déplacé pendant son utilisation.

Fabrication de joints d'origine et de remplacement

BSTFLEX fournit des joints en fibre de verre en forme de têtard revêtus de PTFE sur mesure, destinés aussi bien aux équipements d'origine qu'aux applications de remplacement.

Les clients OEM peuvent fournir des plans ou des spécifications dimensionnelles pour le développement de nouveaux joints. Pour les projets de remplacement, un échantillon de joint existant, des photographies et des informations dimensionnelles de base peuvent servir à définir le profil requis.

Lorsque le joint d'origine est comprimé, durci ou endommagé, il est important de mesurer la zone d'installation d'origine plutôt que de se fier uniquement aux dimensions comprimées du joint usagé.

Comment choisir le joint en PTFE en forme de têtard adapté

Les informations suivantes sont utiles lors du choix d'un joint en forme de têtard en fibre de verre revêtu de PTFE :

1. Diamètre d'ampoule requis
2. Largeur et épaisseur de la queue
3. Longueur totale du joint
4. dimensions de porte, de panneau ou d'ouverture
5. Espace de compression disponible
6. température de fonctionnement normale
7. Température minimale de fonctionnement
8. produits chimiques de contact ou milieux de traitement
9. Cycles thermiques attendus
10. Méthode de montage
11. Échantillon ou dessin de joint existant

Fournir ces détails permet de sélectionner la construction du joint en fonction des conditions réelles de fonctionnement plutôt que de simplement correspondre à un diamètre nominal de joint.

Foire aux questions

Qu'est-ce qu'un joint en forme de têtard en fibre de verre revêtu de PTFE ?

Il s'agit d'un joint d'étanchéité à bulbe et queue, composé d'une enveloppe extérieure en fibre de verre tissée enduite de PTFE et d'une âme interne en fibre de verre. Le bulbe assure l'étanchéité par compression tandis que la queue sert de support de fixation.

À quoi sert le noyau en fibre de verre ?

Le noyau en fibre de verre constitue le corps interne du joint d'étanchéité. Il assure flexibilité, compressibilité et maintien du profil, tout en permettant au joint d'épouser les surfaces irrégulières.

Quelle température peut supporter un joint en forme de têtard en fibre de verre revêtu de PTFE ?

La construction en fibre de verre revêtue de PTFE mentionnée est spécifiée pour une plage de températures d'environ -73 °C à +260 °C (-100 °F à +500 °F). Les performances réelles dépendent des matériaux, du profil et des conditions d'utilisation.

Les joints en PTFE renforcés de fibres de verre de type têtard peuvent-ils être utilisés dans des applications cryogéniques ?

Ces joints peuvent être envisagés pour certaines applications d'étanchéité à basse température et cryogéniques, car leur construction en fibre de verre revêtue de PTFE leur permet de conserver leur flexibilité à basse température. L'application complète doit être analysée en tenant compte de la température, du fluide, de la compression et de la contraction thermique.

Les joints en fibre de verre revêtus de PTFE sont-ils chimiquement résistants ?

Le PTFE offre une excellente résistance à de nombreux produits chimiques, mais sa compatibilité dépend du produit chimique en question, de sa concentration, de la température et des conditions d'exposition. Il convient de vérifier la compatibilité chimique avant de choisir définitivement le matériau.

Le joint peut-il être fabriqué sur mesure ?

Oui. BSTFLEX peut fabriquer des ampoules de diamètres, des dimensions de queue, des longueurs et des configurations de profils sur mesure, en fonction de dessins, d'échantillons ou des exigences de l'application.

Ce joint peut-il être utilisé sur une porte de four ?

Oui. Le profil en forme de bulbe et de queue convient à certaines applications d'étanchéité de portes de four, de couvercles et d'enceintes thermiques où les conditions de température et chimiques sont compatibles avec la construction en fibre de verre PTFE.

Demander un joint en fibre de verre PTFE sur mesure en forme de têtard

Si vous avez besoin d'unJoint en fibre de verre enduit de PTFE, de type têtard, avec âme en fibre de verre.Pour une application d'étanchéité à basse température, comme un four, un registre, un conduit, un joint de panneau, une enceinte thermique ou un joint adapté à vos dimensions et conditions de fonctionnement requises, BSTFLEX peut développer le joint selon vos exigences.

Envoyez-nous votredessin, échantillon de joint existant, dimensions, plage de température et détails d'applicationNotre équipe peut évaluer la construction en fibre de verre revêtue de PTFE et le profil en têtard personnalisé les mieux adaptés à votre équipement.

Contactez BSTFLEX pour obtenir un devis personnalisé pour un joint en fibre de verre en forme de têtard revêtu de PTFE.
