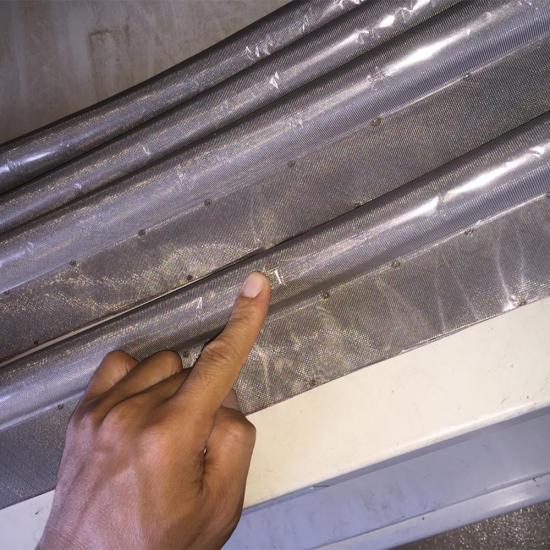

Joint en fibre de verre aluminisée en forme de têtard

LeJoint en fibre de verre aluminisée en forme de têtardest un composant d'étanchéité thermique flexible conçu pour les portes de four, les équipements de chauffage, les enceintes thermiques, les panneaux d'accès, les couvercles et les équipements industriels exposés à des températures élevées et à la chaleur rayonnante.

Le joint utilise unrevêtement extérieur en fibre de verre tissée avec surface aluminiséeL'extérieur réfléchissant contribue à réduire la quantité de chaleur rayonnante absorbée par la surface exposée du joint, tandis que le noyau interne offre la flexibilité et la résilience nécessaires à l'étanchéité par compression.

Selon la conception de l'équipement, le joint en forme de têtard peut être fabriqué avec différentes structures de noyau interne, notamment unâme en fil galvaniséou unnoyau flexible creuxCela permet de sélectionner le profil d'étanchéité en fonction de la combinaison requise de flexibilité, de résilience, de géométrie de montage et de compression.

BSTFLEX fabrique des joints en fibre de verre aluminisée de type « têtard » sur mesure pour les équipements d'origine, les applications de remplacement et les systèmes d'étanchéité thermique spécialisés. Le diamètre du bulbe, les dimensions de la queue, la longueur totale, la construction du noyau et la géométrie du profil peuvent être personnalisés en fonction de l'application.

Construction en fibre de verre aluminisée réfléchissante

La couche extérieure constitue la principale couche d'isolation du joint. Elle est composée de tissu en fibre de verre associé à une surface aluminisée conçue pour réfléchir la chaleur rayonnante.

Cette conception est particulièrement utile à proximité d'équipements chauds où l'énergie rayonnante du procédé ou des surfaces chauffées peut atteindre directement le joint. Au lieu de compter uniquement sur le substrat en fibre de verre pour absorber le rayonnement thermique, la surface extérieure réfléchissante contribue à rediriger l'énergie rayonnante loin du joint.

Comment la surface aluminisée contribue à la gestion de la chaleur rayonnante

La chaleur rayonnante se comporte différemment de la chaleur par conduction directe. Les surfaces chaudes à l'intérieur des fours, des chaudières et des équipements thermiques peuvent transférer de l'énergie par rayonnement même en l'absence de contact physique direct.

La surface aluminisée du revêtement en fibre de verre offre une surface réfléchissante qui réduit l'absorption de chaleur rayonnante au niveau du joint. De ce fait, la fibre de verre aluminisée est particulièrement adaptée aux applications d'étanchéité à proximité d'équipements chauds.

La couche réfléchissante doit être considérée comme faisant partie intégrante du système de gestion thermique global. La température réelle du joint dépend de la température ambiante, de l'intensité du rayonnement, des conditions de contact, du débit d'air, de la compression et de la conception de l'équipement.

Options à âme galvanisée et à âme creuse

Les joints en fibre de verre aluminisée de type « têtard » peuvent être fabriqués avec différentes structures internes. Deux configurations utiles sont un noyau en fil d'acier galvanisé et un noyau creux et flexible.

Le choix du noyau approprié dépend de la distance de compression, de la configuration de montage, du mouvement de la porte, de la flexibilité requise et de l'environnement d'utilisation. BSTFLEX peut recommander la conception du noyau après analyse de l'application.

Étanchéité par compression avec profil en forme de têtard

La caractéristique principale d'un joint en forme de têtard est sa géométrie en forme de bulbe et de queue. Le bulbe arrondi sert d'élément d'étanchéité compressible, tandis que la queue permet de positionner et de fixer le joint.

1. Montage:Le dispositif d'alimentation est installé le long du périmètre de la porte, du cadre, du panneau ou de l'équipement.
2. Positionnement :L'ampoule est alignée avec la surface d'étanchéité correspondante.
3. Compression:Fermer la porte ou le panneau comprime l'ampoule.
4. Conformabilité :Le profil flexible épouse les légères variations de la surface de contact.
5. Séparation thermique :Le joint comprimé forme une barrière autour de l'ouverture ou du joint.

Il est important que les dimensions et la compression de l'ampoule soient correctes. Une compression excessive peut déformer le noyau de façon permanente, tandis qu'une compression insuffisante peut laisser des espaces le long du joint.

Performances thermiques

Les structures en forme de têtard en fibre de verre aluminisée mentionnées sont spécifiées pour une utilisation jusqu'à environ500°F (260°C)Les produits concurrents mettent également en avant la résistance aux hautes températures, aux chocs thermiques et à la réflexion de la chaleur rayonnante comme caractéristiques clés.

Pour les produits BSTFLEX, la température de fonctionnement finale doit être établie en fonction du tissu en fibre de verre sélectionné, du revêtement aluminisé, du matériau de l'âme, de la géométrie du joint et de l'environnement de fonctionnement réel.

La température au niveau du joint peut différer sensiblement de la température interne du procédé. Il convient donc de tenir compte du rayonnement thermique, de la conduction à travers la porte ou le cadre, du flux d'air et des conditions de compression lors du choix du matériau de construction.

Choc thermique et cycles de chauffage répétés

Les portes et les couvercles industriels peuvent subir des variations répétées de température entre la température ambiante et des températures élevées. Ceci engendre une dilatation et une contraction thermiques au sein du système d'étanchéité.

La conception flexible en fibre de verre du joint lui permet de mieux absorber les mouvements répétés que de nombreux matériaux d'étanchéité rigides. Le choix du noyau influe également sur la façon dont le joint réagit à la compression et à la détente lors des cycles d'ouverture et de fermeture répétés de la porte.

Pour les équipements soumis à des variations rapides de température, la conception complète du joint doit être choisie en tenant compte des chocs thermiques, de la récupération de la compression et de la stabilité du montage.

Applications des joints en fibre de verre aluminisée de type têtard

Étanchéité de la porte du four et de l'enceinte thermique

Les portes de four et les panneaux d'enceinte thermique nécessitent un joint capable de se comprimer de façon répétée sans se déformer. Un joint en forme de têtard dissocie la fonction de fixation de la fonction d'étanchéité principale, ce qui le rend idéal pour l'étanchéité périphérique.

La partie inférieure peut être positionnée le long de la porte ou du cadre, tandis que la partie arrondie est orientée vers la surface de contact. À la fermeture de la porte, la partie arrondie se comprime et forme l'interface de contact.

Le revêtement en fibre de verre aluminisée ajoute une surface thermique réfléchissante à l'ensemble d'étanchéité, ce qui rend cette construction utile lorsque le joint est exposé à l'énergie rayonnante d'équipements chauffés.

Avantages de la construction de joints en fibre de verre aluminisée

Joints en fibre de verre aluminisée sur mesure pour têtards

Les fabricants d'équipements exigent souvent des profils de joints qui ne peuvent être remplacés par une dimension standard. La géométrie de la porte, l'espace de montage et la distance de compression déterminent les dimensions appropriées du bulbe et de la queue.

BSTFLEX peut fabriquer des joints en fibre de verre aluminisée de type têtard sur mesure, selon des plans d'ingénierie, des échantillons de joints existants, des spécifications dimensionnelles ou des exigences d'application.

Spécifications techniques

Revêtement en fibre de verre aluminisée vs. revêtement en fibre de verre standard

Les deux constructions peuvent être utilisées pour l'étanchéité thermique, mais leurs surfaces extérieures réagissent différemment lorsqu'elles sont exposées à la chaleur rayonnante.

Choisir entre un noyau galvanisé et un noyau creux

Le noyau interne doit être choisi en fonction de la manière dont le joint sera comprimé et monté.

Âme en fil galvanisé

Une âme en fil galvanisé assure une structure interne renforcée et contribue au maintien du profil du joint lors de sa manipulation et de son installation. Elle est particulièrement adaptée lorsque le joint nécessite un soutien interne supplémentaire tout en conservant une forme d'étanchéité flexible.

Noyau creux

Un noyau creux permet d'obtenir une ampoule légère et très compressible. Cette configuration peut s'avérer utile lorsque le joint doit se déformer facilement sous une force de fermeture relativement faible ou s'adapter aux variations de la surface de contact.

Le choix approprié dépend de la conception de l'équipement. BSTFLEX peut évaluer la force de compression requise, le jeu d'étanchéité, le mode de montage et les conditions de fonctionnement avant de recommander la conception du noyau.

Considérations relatives à l'installation

Une installation correcte influe directement sur l'étanchéité. Le joint doit être monté de façon à ce que le bulbe reste aligné avec la surface de contact pendant toute la durée d'ouverture et de fermeture de la porte ou du panneau.

La queue doit être fixée à l'aide d'un système de fixation adapté à la conception de l'équipement. Le système de montage doit empêcher tout mouvement excessif, torsion ou déplacement lors d'une utilisation répétée.

L'ampoule ne doit pas être excessivement comprimée. Un jeu suffisant doit être prévu pour permettre la déformation du joint tout en maintenant un contact continu avec la surface opposée.

Fabrication de joints d'origine et de remplacement

BSTFLEX fournit des joints en fibre de verre aluminisée de type têtard pour les équipements d'origine et les applications de remplacement.

Pour les projets OEM, les plans techniques permettent de définir le profil et la structure du noyau. Pour les projets de remplacement, un échantillon de joint existant, des photographies et des données dimensionnelles facilitent l'identification du profil approprié.

Lors de la mesure d'un joint usagé, il est important de tenir compte de la compression et de la déformation permanentes. L'espace de montage et le jeu d'étanchéité d'origine fournissent généralement des informations plus utiles que les dimensions comprimées d'un joint usagé.

Applications

• Joints de porte de four industriel
• Joints de porte de four commercial
• joints thermiques de porte de poêle
• portes d'équipement de chauffage
• joints d'étanchéité thermiques
• panneaux d'accès à la chambre thermique
• couvertures d'équipement industriel
• équipement de traitement des métaux
• équipement de fonderie de métaux
• Assemblages de barrière thermique
• équipement thermique OEM
• joints thermiques de remplacement

Comment spécifier un joint en forme de têtard en fibre de verre aluminisée

Pour choisir le joint approprié, il convient de tenir compte des informations suivantes :

1. Diamètre d'ampoule requis
2. Largeur et épaisseur de la queue
3. Longueur totale du joint
4. dimensions de la porte ou du panneau
5. Jeu de compression disponible
6. Température de fonctionnement
7. Exposition à la chaleur radiante
8. Fréquence de cyclage thermique
9. Construction de noyau requise
10. Méthode de montage
11. produits chimiques de contact ou milieux de traitement
12. Échantillon ou dessin de joint existant

Fournir ces informations permet de concevoir le joint en fonction de l'équipement réel plutôt que de sélectionner un profil uniquement en fonction de dimensions nominales.

Foire aux questions

Qu'est-ce qu'un joint en forme de têtard en fibre de verre aluminisée ?

Un joint en forme de têtard en fibre de verre aluminisée est un joint thermique à bulbe et queue constitué d'un revêtement en fibre de verre tissée doté d'une surface réfléchissante aluminisée. Le noyau interne assure la flexibilité nécessaire à l'étanchéité par compression.

À quoi sert le revêtement aluminisé ?

La surface aluminisée réfléchit la chaleur rayonnante et forme une couche protectrice extérieure. Elle est particulièrement utile lorsque le joint est installé à proximité de surfaces chaudes ou de sources de chaleur rayonnante.

À quelle température un joint en forme de têtard en fibre de verre aluminisée peut-il résister ?

Les constructions en fibre de verre aluminisée mentionnées sont conçues pour résister à des températures d'environ 260 °C (500 °F). Leur capacité de fonctionnement réelle dépend du revêtement, de l'âme, du profil et de l'environnement d'utilisation.

Quelle est la différence entre un noyau galvanisé et un noyau creux ?

Une âme en fil galvanisé assure le renforcement interne et le support du profilé, tandis qu'une âme creuse offre une structure d'étanchéité légère et hautement compressible. La configuration appropriée dépend de la compression et du comportement mécanique requis.

Ce joint peut-il être utilisé sur une porte de four ?

Oui. Les joints en fibre de verre aluminisée de type têtard sont parfaitement adaptés à certaines applications de portes de four, de portes de cuisinière et d'enceintes thermiques où les conditions de fonctionnement sont compatibles avec la construction du joint.

La surface aluminisée réfléchit-elle la chaleur rayonnante ?

Oui. La surface aluminisée réfléchissante est conçue pour réfléchir la chaleur rayonnante, ce qui la rend utile dans les environnements à barrière thermique et à forte chaleur rayonnante.

Le joint peut-il être fabriqué sur mesure ?

Oui. BSTFLEX peut fabriquer des ampoules de diamètres, des dimensions de queue, des longueurs, des configurations de noyau et des géométries de profil sur mesure, selon des dessins, des échantillons ou des exigences d'application.

BSTFLEX peut-il fabriquer des joints de rechange en fibre de verre aluminisée ?

Oui. Il est possible de développer des joints de remplacement à partir d'un échantillon existant, de mesures dimensionnelles, de dessins techniques ou d'informations sur l'application.

Demander un joint en fibre de verre aluminisée sur mesure pour têtard

Si vous avez besoin d'unjoint en fibre de verre aluminisée en forme de têtardPour une porte de four, un système de chauffage, une enceinte thermique, un panneau d'accès ou une application d'équipement industriel, BSTFLEX peut développer le profil et la structure de noyau requis.

Envoyez-nous votredessin, échantillon de joint, dimensions, température de fonctionnement et détails d'applicationNous pouvons évaluer la construction appropriée en fibre de verre aluminisée et recommander une âme en fil galvanisé, une âme creuse ou toute autre configuration adaptée.

Contactez BSTFLEX pour obtenir un devis personnalisé pour un joint en fibre de verre aluminisée de type têtard.
