Guide d'approvisionnement en gaines anti-feu OEM : longueurs de coupe, impression, emballage et documentation de test

Un échantillon de gaine anti-feu peut convenir parfaitement à un tuyau tandis que la commande de production arrive tout de même avec une longueur de coupe incorrecte, un plan de marquage inadapté ou des documents qui n'identifient pas la construction fournie. Pour un acheteur OEM, l'approbation du matériau ne représente qu'une partie de la tâche d'achat.

Une spécification complète de gaine anti-feu OEM doit relier cinq éléments : la construction de la gaine, les dimensions finies, l'identification, l'unité d'emballage et la documentation requise. Associez ces exigences à un seul numéro de pièce et à une révision de plan avant de comparer les devis.

Le Gamme de gaines anti-feu BSTFLEXfournit un point de départ pour les assembleurs de flexibles, les fabricants d'équipements et les distributeurs industriels. Ce guide se concentre sur la transformation du produit sélectionné en une spécification d'achat reproductible.

Commencez par une pièce définie, pas seulement par un diamètre et une couleur

Donnez au fournisseur une référence de produit ou décrivez le substrat, le revêtement et le format d'installation requis. Une gaine enduite de silicone rouge n'est pas une description complète de la construction.

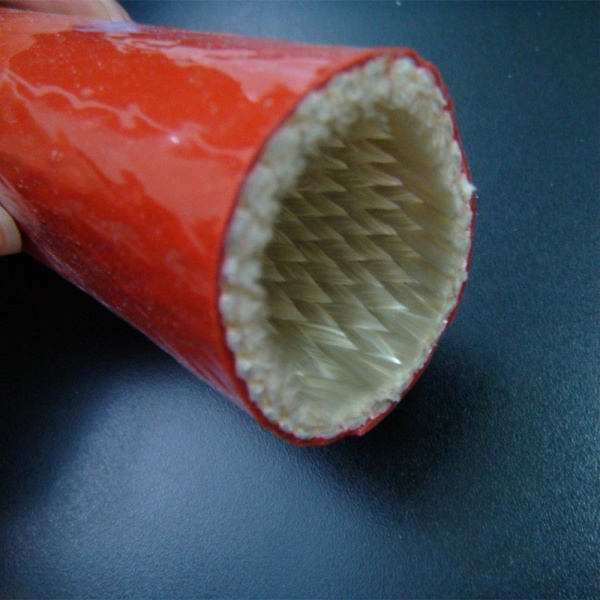

Pour les produits tubulaires, indiquez si le projet nécessite un gaine anti-feu tressée en silicone et fibre de verre ou un gaine anti-feu tricotée. Pour une housse ouvrante, distinguez une gaine anti-feu fermable par pression d'une gaine anti-feu à velcro. Incluez la fermeture et le chevauchement dans les spécifications plutôt que de commander uniquement le matériau du corps.

. Indiquez le diamètre intérieur requis ou l'ajustement fermé, la structure de la paroi et la longueur protégée. Fournissez les dimensions extérieures du tuyau ou du câble ainsi que la séquence d'installation afin que le fournisseur puisse examiner l'ajustement proposé. Le tableau des tailles de gaines anti-feu et guide de dégagement des raccordements existant couvre ces vérifications dimensionnelles.

Gardez la référence client séparée de la référence du catalogue du fournisseur. Une pièce client peut inclure une longueur de coupe particulière, un marquage et un mode de conditionnement que le numéro de catalogue de base ne décrit pas.

Gaine ignifuge coupée à longueur ou approvisionnement en rouleau en vrac ?

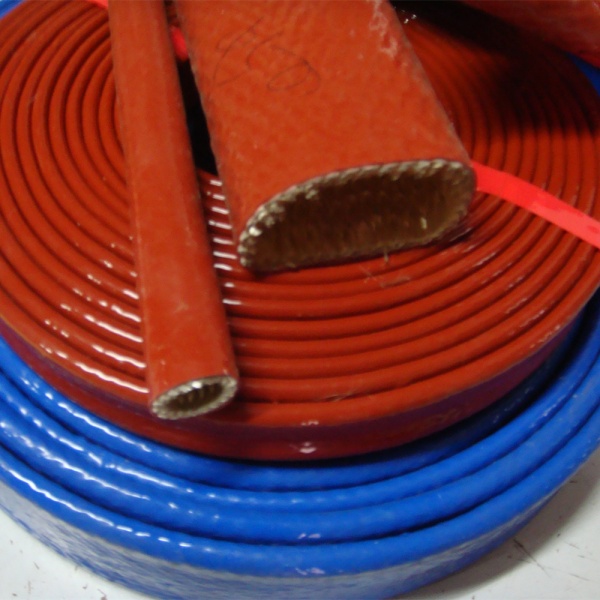

Le bon format d'approvisionnement dépend de l'endroit où la découpe et l'inspection auront lieu. Les rouleaux en vrac permettent à l'assembleur de tuyaux de couper différentes longueurs au fur et à mesure que la production change. La gaine anti-feu coupée sur mesure transfère cette opération dans le périmètre convenu du fournisseur et donne à l'équipe de réception des pièces individuelles à compter et à inspecter.

BSTFLEX propose des options de longueur spéciale, d'emballage et de logo personnalisé pour sa gaine pare-feu tressée EFRS. Précisez le format de livraison requis lors d'une demande de devis afin que le produit proposé et le travail de finition puissent être examinés ensemble.

Pour les rouleaux, définissez la longueur utile et la continuité

Indiquez la longueur requise par rouleau ou bobine, la tolérance de longueur acceptable et si chaque unité doit contenir un seul morceau continu. Une commande totale de plusieurs centaines de mètres ne définit pas, en soi, le nombre de rouleaux ou la longueur utilisable de chaque rouleau.

Précisez si des longueurs plus courtes sont acceptables, comment elles doivent être identifiées et si elles peuvent être fournies dans la même livraison. Convenez de cette politique avant de passer commande plutôt que de la découvrir lors de la préparation d'un plan de coupe.

Pour les pièces finies, définissez la condition de mesure

Spécifiez la longueur de coupe nominale, la variation admissible et l'unité de contrôle. Convenez si la longueur est mesurée avec le manchon détendu ou sous une charge de mesure définie. Cela donne au fournisseur et à l'inspecteur réceptionnaire la même base d'acceptation.

Identifiez également l'état fini : coupe nette, traitement de chant spécifié ou détail d'extrémité achevé. Lorsque la finition des extrémités est incluse, indiquez si la longueur commandée est mesurée avant ou après cette opération. Ne présumez pas qu'une pièce coupée devisée comprend du ruban d'étanchéité ou de la quincaillerie de fixation.

Pour les housses à pressions ou auto-agrippantes, indiquez les positions finales de la fermeture par rapport au bord coupé. Approuvez ces détails sur la longueur finie réelle, en particulier lors de la commande de sections courtes.

Gaine anti-feu personnalisée avec impression : Précisez l'usage et l'emplacement

Un logo, un numéro de pièce d'équipement et un message d'identification de ligne ont des objectifs différents. Pour une gaine anti-feu personnalisée avec impression, fournissez le visuel ou le texte exact et expliquez ce qui doit rester lisible après l'installation.

Image de marque et identification de marque de distributeur

Indiquez si l'identification doit figurer sur la gaine elle-même, sur l'emballage individuel ou sur le carton extérieur. Une commande de gaines anti-feu sous marque de distributeur ne doit pas laisser place à l'interprétation sur ce point.

Fournissez le visuel approuvé, le contraste requis et la zone d'impression souhaitée. Demandez au fournisseur de confirmer la méthode de marquage proposée et la disposition pour le revêtement et le diamètre sélectionnés. N'utilisez pas une étiquette de carton approuvée comme preuve que le même design a été approuvé pour l'impression sur la gaine.

Numéros de pièces et identification de ligne

Pour une utilisation en production, l'information importante peut être un numéro de pièce client, une révision de plan, un nom de circuit ou une référence d'installation plutôt qu'un grand logo. Identifiez quels champs sont fixes et lesquels, comme une référence de lot de production, doivent changer d'un lot à l'autre.

Indiquez l'orientation du texte requise, la distance par rapport à l'extrémité finie et toute zone qui doit rester exempte de marquage. Considérez l'emplacement des colliers, des supports, des bandes d'extrémité ou d'une couture qui se chevauche afin que l'identification reste accessible.

Impression répétée par rapport à un marquage sur chaque pièce coupée

Une impression répétée le long d'un rouleau ne détermine pas où cette impression apparaîtra une fois le rouleau coupé. Pour les pièces finies qui nécessitent toutes une identification, spécifiez le nombre de marquages complets et leur emplacement par rapport aux extrémités coupées.

Approuvez un échantillon coupé et imprimé représentatif, et pas seulement un bon à tirer. Incluez la longueur commandée la plus courte qui présente la zone d'impression la plus restreinte.

Durabilité du marquage

Indiquez l'exposition attendue aux frottements, au contact avec des fluides, au nettoyage et à la chaleur, ainsi que la lisibilité requise par la suite. Convenez d'un contrôle de réception approprié. La classe thermique du corps de la gaine ne constitue pas automatiquement une note de durabilité pour l'impression.

Rendez l'emballage utile au poste d'assemblage

Une spécification d'emballage pour gaine anti-feu doit expliquer comment le client recevra, stockera et délivrera le matériel. Discutez des rouleaux pour la découpe en interne, des lots comptés d'une longueur finie ou des pièces identifiées individuellement selon le flux de production.

Pour les commandes de tailles mixtes, séparez clairement chaque référence de pièce et révision. Identifiez la quantité et l'unité sur chaque emballage de manutention : les mètres, les pièces et les jeux sont des unités d'achat différentes. Un nombre de cartons ne suffit pas à décrire le contenu.

En tant d'exigence d'étiquetage, tenez compte de la référence de pièce client, de la référence fournisseur, de la révision, de la taille ou de la longueur de coupe, de la quantité, de la référence de lot et du numéro de bon de commande. Spécifiez le contenu du code-barres et le format de l'étiquette lorsque l'entrepôt utilise la lecture optique. Le codage réel et l'arrangement de traçabilité doivent être convenus lors du devis.

Demandez un échantillon d'emballage lorsque l'apparence, la propreté, l'identification ou l'efficacité de réception comptent. Vérifiez comment la gaine sera soutenue et maintenue pendant le transport, et établissez un état acceptable à l'arrivée. Un emballage spécial doit faire l'objet d'un poste de devis identifié plutôt que d'une attente implicite.

Demandez la documentation de test appropriée

« Envoyer des certificats » est trop vague pour une demande d'approbation OEM. Identifiez les documents nécessaires pour sélectionner le produit, ceux nécessaires pour approuver la production et ceux qui doivent accompagner chaque expédition.

Faites correspondre les preuves d'essai à la construction proposée. Un rapport pour une gaine tubulaire ne doit pas automatiquement être considéré comme la qualification d'une fermeture différente, d'une construction de paroi différente ou d'un assemblage de flexible complété. Demandez au fournisseur d'identifier la couverture et toute vérification spécifique au projet restante.

Un rapport de test de matériau ou de type est également différent d'un enregistrement d'inspection de routine pour le lot livré. Convenez si la commande nécessite des preuves de qualification existantes, des tests supplémentaires ou une inspection à l'expédition, et incluez le calendrier et le coût associés dans le devis.

Les services de fabrication OEM et sur mesure de BSTFLEX incluent le développement d'échantillons et le support de test basé sur des projets. Listez les documents requis à l'avance afin que leur disponibilité et leur portée puissent être confirmées avant l'approbation de la production.

Approuvez un échantillon fini avant de lancer la production

Utilisez un échantillon qui représente la livraison proposée : la construction de gaine sélectionnée, la longueur de coupe réelle, le marquage demandé, la fermeture ou la finition d'extrémité et l'étiquette d'emballage. Un court échantillon de matériau non marqué ne peut pas confirmer l'ensemble de la spécification de commande.

Évaluez l'installation sur l'assemblage prévu et vérifiez la couverture requise. Inspectez ensuite la position du marquage, la lisibilité, la quantité par emballage et la cohérence entre la pièce physique, l'étiquette et les documents justificatifs.

Conserver la révision du plan acceptée et l'identification de l'échantillon dans le dossier d'approbation. Enregistrer tous les points en suspens et la personne chargée de les résoudre. Lorsque le client exige un dossier d'approbation de production officiel, convenir de son contenu, de la quantité d'échantillons et du délai de soumission lors de l'établissement du devis.

Un contrôle d'ajustement établit uniquement le résultat de ce contrôle. Effectuez séparément toute validation thermique, d'exposition aux fluides ou autre validation requise avant d'approuver le manchon pour l'utilisation prévue.

Comparez le MOQ, le prix et le délai sur la même base

Lorsque vous comparez des fournisseurs de gaines anti-feu, dissociez le matériau de base de la découpe, du marquage, de l'emballage et de la documentation. Confirmez si l'outillage, la préparation des visuels, les tests supplémentaires ou les inspections spéciales sont inclus ou facturés séparément.

Par exemple, 1 000 pièces de 500 mm chacune contiennent 500 mètres de gaine finie. Il s'agit d'un calcul de quantité, et non d'un devis de production. Un prix pour 500 mètres en rouleaux n'est pas directement comparable à un prix pour 1 000 pièces coupées, identifiées et emballées, à moins que la portée de la finition ne soit la même.

Renseignez-vous sur la commande minimale par taille, couleur, disposition du marquage et numéro de pièce finie, le cas échéant. Ne présumez pas que le minimum pour un rouleau standard sans marquage s'applique à chaque version personnalisée. Les informations sur le service OEM de BSTFLEX indiquent que la MOQ et le délai de livraison dépendent du type de produit et du niveau de personnalisation.

Séparez la demande annuelle prévue de la quantité commandée actuellement. Indiquez le calendrier des livraisons prévues et la date d'arrivée requise, et distinguez la préparation des échantillons, l'approbation, la production et le transport dans le calendrier proposé.

Liste de contrôle de demande de devis pour gaine ignifuge OEM

Envoyez une seule demande couvrant l'exigence technique et l'exigence de livraison. Le format suivant peut être utilisé pour une nouvelle pièce ou une comparaison de fournisseurs.

Lier les commandes répétées à la spécification approuvée

Une fois la pièce approuvée, commandez d'après le même plan et la révision de document convenue plutôt que d'utiliser une description abrégée telle que « même manchon rouge qu'avant ». Rapprochez la référence client de la pièce de celle du fournisseur sur la confirmation de commande.

Convenez des modifications proposées qui nécessitent une notification et une approbation. Selon le projet, celles-ci peuvent inclure le substrat, le revêtement, la fermeture, la méthode de marquage, les limites dimensionnelles ou l'emballage. Examinez une alternative proposée par rapport à l'exigence complète plutôt que de l'accepter uniquement parce que le diamètre nominal reste inchangé.

Pour la fourniture en vrac de gaines ignifuges, conservez suffisamment d'informations convenues sur le lot pour relier les registres de réception au matériau livré. Un numéro de produit imprimé identifie la conception ; l'identification du lot est une exigence distincte à définir avec le fournisseur.

Demander un devis pour une gaine ignifuge OEM auprès de BSTFLEX

Envoyez à BSTFLEX votre dessin d'ensemble ou échantillon de référence, la construction requise, les longueurs de coupe, la disposition du marquage, les exigences d'emballage et les prévisions de commande. Incluez les conditions de fonctionnement et les documents dont votre équipe d'ingénierie ou de qualité a besoin pour l'approbation.

Pour les demandes de longueurs spéciales, de logos personnalisés ou d'emballage, spécifiez le résultat fini plutôt que le seul nom de la personnalisation. Cela permet d'examiner ensemble le matériau proposé, le travail de finition et les exigences de réception.

Demander des données sur les produits, des échantillons ou un devis pour une gaine anti-feu OEM. Incluez à la fois l'exigence d'essai et le format de production prévu afin que l'examen de l'échantillon puisse traiter la pièce que vous prévoyez de commander.
