Joint en forme de têtard pour porte de four industriel : Guide de sélection, de remplacement et OEM

Les portes de four industriel nécessitent plus qu'une simple bande résistante à la chaleur. Le joint doit maintenir un contact sur toute l'ouverture tout en supportant des cycles de fermeture répétés, la dilatation thermique, les changements de température et les variations possibles du cadre de la porte.

Un joint en forme de têtard pour porte de four industriel utilise un profilé à bulbe et queue pour séparer la fonction d'étanchéité de la fonction de montage. Le bulbe compressible entre en contact avec le cadre de la porte, tandis que la queue fournit une zone stable pour la fixation.

BSTFLEX fabrique des joints en forme de têtard industriels et des joints de porte de four sur mesure utilisant de la fibre de verre, de la silice, de la céramique, des tissus enduits et des constructions à âme renforcée pour des applications OEM et de remplacement.

Pourquoi les portes de four industriel ont besoin de la bonne conception de joint

Les fours industriels fonctionnent différemment des appareils ménagers ordinaires. Leurs portes peuvent s'ouvrir des centaines ou des milliers de fois pendant la production, et le joint doit continuer à assurer un contact fiable après une compression répétée.

Un joint de porte de four approprié doit prendre en compte :

• Température de fonctionnement
• Force de fermeture de la porte
• Distance de compression
• Alignement de la porte
• Dilatation thermique
• Fréquence d'ouverture
• Conditions de nettoyage
• Exposition à la chaleur rayonnante
• Durée de vie utile requise

Choisir uniquement en fonction de la température nominale peut conduire à un remplacement inadapté. La construction complète, y compris le revêtement, l'âme et la géométrie du profilé, détermine les performances du joint.

Qu'est-ce qu'un joint en forme de têtard pour porte de four ?

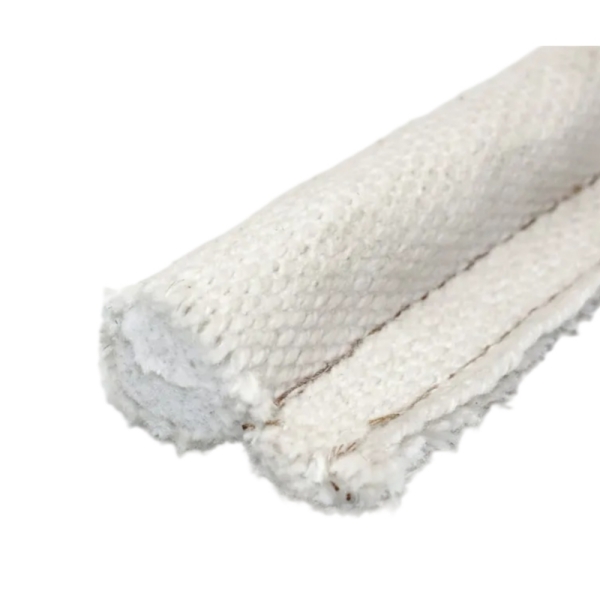

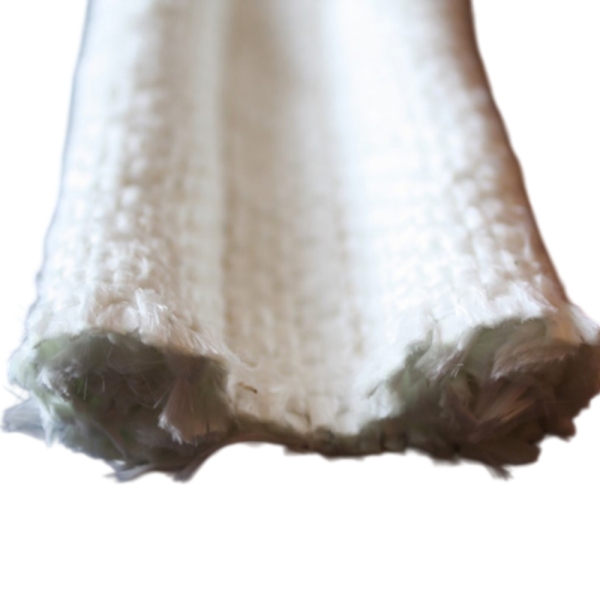

Un joint en forme de têtard est un profilé d'étanchéité flexible composé d'un bulbe arrondi et d'une queue de montage plate.

Cette conception est différente d'un ruban de joint plat car le bulbe crée une zone de compression dédiée tandis que la queue maintient le joint en position.

Comment sélectionner un joint de porte de four industriel

1. Mesurer l'espace de la porte fermée

La mesure la plus importante n'est pas le diamètre de l'ancien joint. C'est l'espace réel disponible lorsque la porte du four est fermée.

Mesurer :

• Espace d'étanchéité minimal
• Jeu d'étanchéité maximal
• Planéité du cadre de porte
• Conditions aux angles
• Espace de montage pour la queue

Un joint trop grand peut nécessiter une force de fermeture excessive. Un joint trop petit risque de ne pas maintenir un contact continu.

2. Déterminer la compression requise

Le bourrelet doit se compresser suffisamment pour créer un contact tout en conservant sa capacité de recouvrance.

La compression requise dépend de :

• Taille du bourrelet
• Structure de l'âme
• Pression de la porte
• Géométrie du cadre
• Fréquence d'ouverture

Une âme en fibre de verre, une âme en acier inoxydable et une âme métallique creuse peuvent présenter des comportements de compression différents, même avec des dimensions extérieures similaires.

3. Sélectionner le matériau de enveloppe

L'environnement de fonctionnement du four détermine le matériau d'enveloppe approprié.

Joint à méat en fibre de verre pour porte de four

La fibre de verre est couramment choisie pour les fours industriels car elle offre une enveloppe tissée flexible dotée d'une bonne stabilité thermique.

BSTFLEX propose différentes structures en fibre de verre :

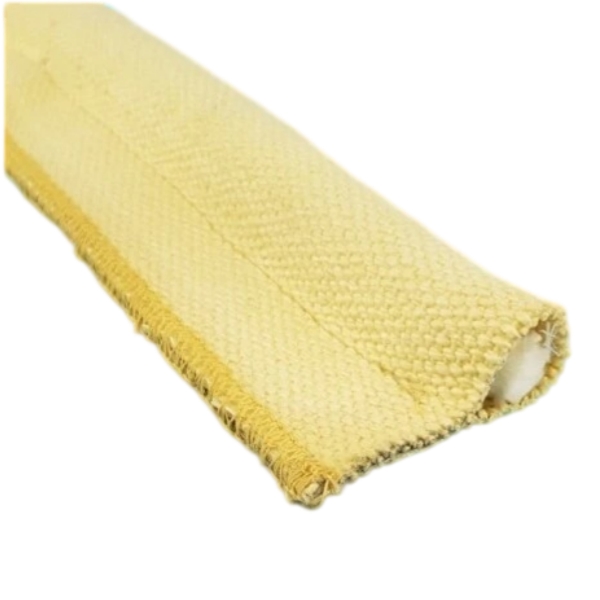

• Joint à méat avec enveloppe en fibre de verre et âme en fibre de verre

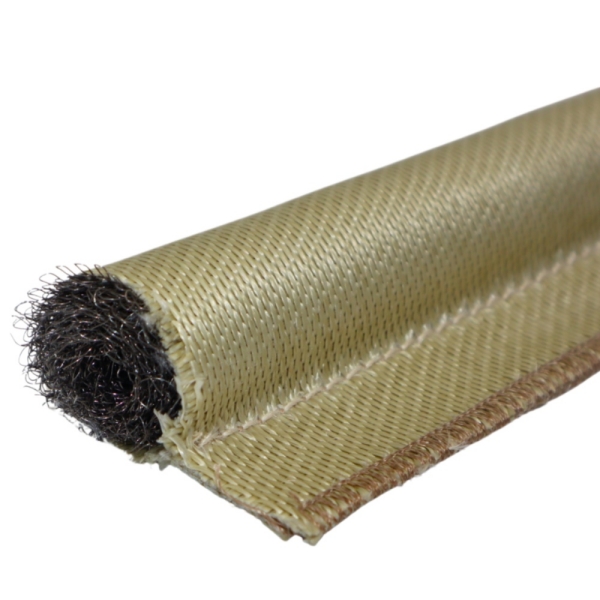

• Joint à méat avec enveloppe en fibre de verre et âme en acier inoxydable

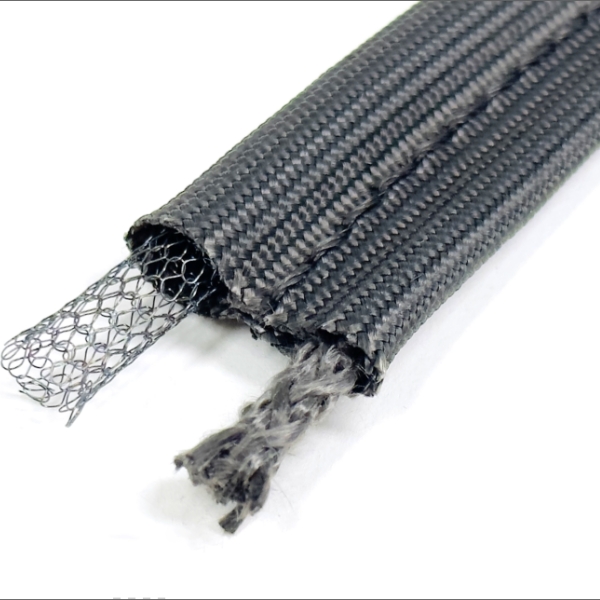

• Joint à méat avec enveloppe en fibre de verre et âme creuse en acier inoxydable

Joint en silice pour porte de four

Le tissu de silice est utilisé lorsqu'une performance textile à plus haute température est requise par rapport aux structures standard en fibre de verre.

Les options en silice comprennent :

• Joint à méat avec enveloppe en toile de silice et âme en Inconel
• Joint à méat avec enveloppe en toile de silice et âme en céramique

Joint à méat en céramique pour porte de four

Les structures en tissu céramique conviennent aux équipements de traitement thermique exigeants où le joint est soumis à des températures élevées.

• Joint à méat avec enveloppe en tissu céramique et âme en céramique
• Joint à méat avec enveloppe en tissu céramique et âme en Inconel

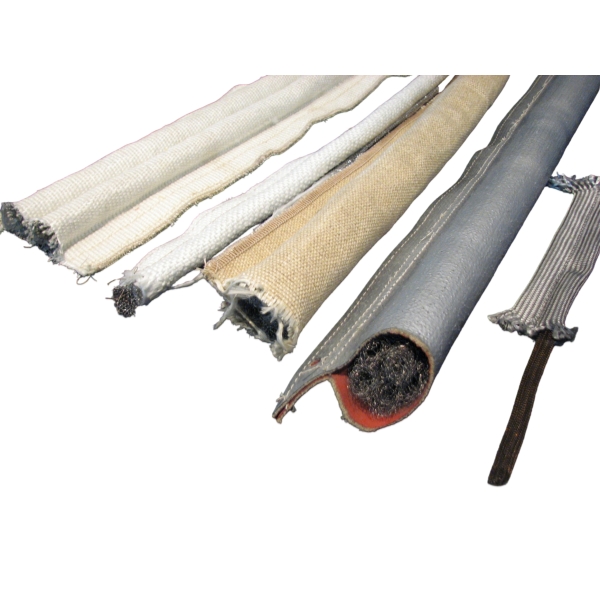

Options d'âme pour joint de porte de four

L'âme détermine la façon dont le bourrelet réagit lorsqu'il est compressé.

Processus de remplacement du joint de four industriel

Étape 1 : Retirer et inspecter le joint existant

Enregistrer :

• Profil du joint d'origine
• Matériau de revêtement
• Construction de l'âme
• Méthode de montage
• Emplacement des dommages

Étape 2 : Mesurer le profil d'origine

Mesurer :

• Diamètre du bulbe
• Hauteur du bulbe
• Largeur de la queue
• Largeur totale du profil
• Longueur finie

Étape 3 : Confirmer les conditions de fonctionnement du four

Fournir :

• Température continue
• Température maximale
• Fréquence du cycle de chauffage
• Atmosphère à l'intérieur du four
• Produits chimiques de nettoyage

Étape 4 : Sélectionner la construction de remplacement

Le remplacement doit correspondre à l'application, et pas seulement à l'apparence de l'ancien.

Applications pour les joints en queue de têtard pour fours industriels

• Fours industriels à lots
• Fours de thermolaquage
• Fours à tunnel
• Fours de traitement thermique
• Fours de séchage
• Fours de polymérisation
• Fours encastrables
• Chambres de chauffage industrielles
• Équipement de traitement thermique
• Fours OEM personnalisés

Joint de porte de four de thermolaquage

Les fours de thermolaquage nécessitent des joints qui tolèrent des températures élevées et des cycles de production répétés.

Le bon joint dépend de la température du four, de la conception de la porte, des conditions de contamination et de l'intervalle d'entretien requis.

Sélection de joints pour four à convoyeur

Les fours à convoyeur connaissent souvent un fonctionnement continu et des cycles thermiques fréquents.

La conception du joint doit prendre en compte :

• Fréquence d'ouverture de la porte
• Exposition à la chaleur
• Mouvement mécanique
• Calendrier de maintenance

Joint de porte de four encastrable

Les grands fours encastrables nécessitent généralement une étanchéité périmétrique flexible autour des grandes portes.

Des constructions à âme creuse et à âme renforcée peuvent être envisagées en fonction de la force de fermeture et de la variation de l'espace.

Fabrication de joints de four industriel OEM

BSTFLEX accompagne les clients OEM nécessitant une production répétable de joints de porte de four.

Le service OEM comprend :

• Développement de profil personnalisé
• Sélection des matériaux
• Production de prototypes
• Approbation des échantillons
• Fabrication en gros
• Commandes répétées

Comment demander un devis pour un joint de porte de four en forme de têtard

Questions fréquemment posées

Quel est le meilleur joint pour une porte de four industriel ?

Le meilleur joint dépend de la température du four, de la conception de la porte, des exigences de compression et de l'environnement d'exploitation. Les constructions en fibre de verre, silice, céramique et à âme renforcée sont sélectionnées en fonction des conditions réelles.

À quelle fréquence le joint d'un four industriel doit-il être remplacé ?

La fréquence de remplacement dépend de l'exposition à la température, des cycles d'ouverture, de la compression, de la contamination et de la qualité de l'installation. Une inspection régulière est recommandée.

BSTFLEX peut-il fabriquer des joints de porte de four de remplacement ?

Oui. Les joints de remplacement peuvent être produits à partir de dessins, d'échantillons, de dimensions ou d'informations sur l'équipement.

Pouvez-vous fabriquer des joints de porte de four sur mesure ?

Oui. Le diamètre du bulbe, la largeur de la queue, la longueur, le matériau de revêtement et la structure du noyau peuvent tous être personnalisés.

Fabricant de joints en forme de têtard pour porte de four industriel sur mesure

BSTFLEX fabrique des joints en forme de têtard pour porte de four industriel sur mesure pour les fabricants d'équipements OEM, les entreprises de maintenance et les utilisateurs industriels.

Pour une solution sur mesure, veuillez fournir :

• Échantillon du joint existant
• Dessin
• Modèle de four
• Exigences de température
• Dimensions
• Quantité

Contactez BSTFLEX pour la fabrication de joints de porte de four sur mesure.
