Un compensateur de dilatation textile pour une aciérie doit être spécifié pour sa position exacte dans le système d'échappement. Une raccordement près d'un four, une gaine d'extraction refroidie et une entrée de ventilateur peuvent appartenir à la même ligne de procédé, mais ils ne subissent pas nécessairement la même température, la même pression, la même charge de poussière ou le même mouvement.
Les compensateurs de dilatation textiles fournissent des raccordements flexibles dans les gaines de gaz basse pression appropriées. Ils s'adaptent à la dilatation thermique et au déplacement d'équipement spécifiés tout en maintenant l'étanchéité aux gaz requise. Pour le service d'échappement de four, la bande flexible, l'isolation, les fixations et la protection interne doivent fonctionner ensemble sous forme d'ensemble assemblé.
BSTFLEX fabrique sur mesure des compensateurs de dilatation textiles non métalliques pour les applications de gaines industrielles, d'air chaud, d'échappement et de gaz de combustion. Les configurations circulaires, rectangulaires et spécifiques aux projets peuvent être évaluées à partir des plans et des données d'exploitation du client.
Où s'intègrent les compensateurs de dilatation textiles dans le réseau de gaines d'une aciérie
Le nom de l'équipement est le point de départ, pas la spécification complète. Identifiez le raccordement sur le plan de l'installation et expliquez ce qui l'atteint pendant le fonctionnement normal, le démarrage, l'arrêt et les conditions d'anomalie crédibles.
| Emplacement de la gaine | Conditions à établir | Focus de la conception |
|---|---|---|
| Système d'extraction de four à arc électrique | Emplacement exact par rapport aux équipements de refroidissement, de dilution et de dépoussiérage | Confirmer si la construction textile est appropriée au raccordement proposé |
| Gaine d'extraction des fumées de four poche | Température du gaz, fonctionnement intermittent, poussière et mouvement de l'équipement | Adapter le compensateur au raccordement de gaine fixe et au mouvement spécifié |
| Échappement de four de réchauffage ou de traitement thermique | Température locale de l'échappement, cycle d'exploitation et exposition à la chaleur externe | Protection thermique et mouvements répétés |
| Réseau de gaines de dépoussiérage et de filtre à manches | Emplacement côté sale ou côté propre, conditions de pression et de particules | Étanchéité, protection contre l'abrasion et déformation liée à la pression |
| Entrée ou sortie de ventilateur | Fluctuations de pression, vibrations et espace d'installation disponible | Contrôle du battement de la bande et jeu tout au long du mouvement |
| Gaine de récupération de chaleur fatale | Température de raccordement, dilatation des équipements et modifications du procédé | Compatibilité entre le compensateur et les équipements adjacents |
L'échappement de four à arc électrique nécessite un examen spécifique à l'emplacement
Un système de dépoussiérage de four à arc électrique peut inclure des gaines primaires refroidies à l'eau, un refroidissement de gaz supplémentaire, une extraction secondaire des fumées, une filtration et des ventilateurs de tirage induit. Ces sections remplissent des fonctions différentes et ne doivent pas recevoir une seule spécification générique de compensateur de dilatation.
Un connecteur textile n'est pas un remplacement automatique pour une gaine refroidie à l'eau, un raccordement coulissant ou un autre composant conçu pour les gaz effluents directs du four. Le concepteur du système doit approuver le point d'installation proposé et les limites d'exploitation. La température de procédé du four ne remplace pas la température de gaz mesurée ou calculée à ce raccordement.
De même, un compensateur de dilatation de gaine fixe ne doit pas être présumé pouvoir accepter le basculement du four, le levage du voûte ou d'autres grands déplacements d'équipement, à moins que ce mouvement n'ait été explicitement inclus dans sa conception.
Le cyclage thermique importe autant que la température de pointe
Pour un compensateur de dilatation pour gaine de four, enregistrez la manière dont la température varie plutôt que de fournir uniquement sa valeur la plus élevée. Un service d'échappement stable et un raccordement exposé à des excursions répétées de température peuvent nécessiter des évaluations différentes, même lorsque leurs températures maximales sont similaires.
Les informations utiles comprennent la température de fonctionnement normale, la température d'excursion maximale, la durée d'excursion, la fréquence de chauffage et de refroidissement, ainsi que le mouvement de gaine correspondant. Évitez de supposer que chaque gaine d'échappement de four revient à la température ambiante après chaque cycle de production.
Un compensateur de dilatation textile pour haute température peut utiliser une isolation et une protection de la face chaude pour maintenir ses matériaux d'étanchéité dans leur plage de fonctionnement prévue. La capacité de résistance à la température appartient à la structure complète, et non simplement au tissu ayant la valeur nominale publiée la plus élevée.
La chaleur rayonnante externe est une donnée de conception distincte
Le gaz à l'intérieur de la gaine n'est pas la seule source de chaleur possible. L'ouverture d'un four à proximité, la surface d'un équipement chaud ou un produit chauffé peuvent exposer l'extérieur de l'élément flexible au rayonnement.
Indiquez la position, la distance et l'orientation du compensateur par rapport aux sources de chaleur environnantes. Des photographies des équipements environnants peuvent aider à identifier une exposition absente d'une spécification de température de gaine.
Tout écran ou capot externe proposé doit être examiné sous l'angle de la dissipation thermique, du jeu de mouvement et de l'accès pour la maintenance. Ne partez pas du principe qu'envelopper l'ensemble du compensateur dans une isolation supplémentaire améliorera ses performances.
Pour connaître la relation entre la température de procédé, l'isolation et la température de la couche d'étanchéité, lisez compensateurs de dilatation textiles pour haute température pour gaines de gaz de combustion.
La protection contre la poussière commence par la trajectoire de l'écoulement
Lorsque les gaz d'échappement transportent des solides abrasifs, un déflecteur peut protéger la bande flexible du flux direct. Une barrière contre l'accumulation répond à un problème différent : l'accumulation de particules dans la cavité du compensateur. Aucun de ces composants ne doit être considéré comme un substitut à la membrane d'étanchéité au gaz.
Spécifiez les caractéristiques des particules, le sens de l'écoulement et les données de vitesse disponibles. Incluez sur le plan les coudes, registres ou changements de section situés à proximité. Vérifiez le chevauchement et le jeu du déflecteur sur toute la plage de mouvement requise, et pas seulement en position d'arrêt.
Une bande plus épaisse n'éliminera pas le contact métal-textile et ne restaurera pas l'espace de mouvement occupé par les dépôts.
La pression négative et les pulsations du ventilateur nécessitent une attention particulière
La pression négative peut aspirer la bande vers l'intérieur ; les variations de pression à proximité des ventilateurs ou des registres peuvent provoquer des battements répétés. Ces deux conditions doivent être évaluées en parallèle avec la géométrie du compensateur et le jeu interne.
Précisez la pression de service et de calcul avec son signe et ses unités. Signalez les régimes transitoires connus, l'amplitude de vibration et la fréquence lorsqu'ils sont disponibles. N'interprétez pas une flexibilité visible comme la preuve que la bande fonctionne dans ses limites de conception.
Une faible force de rappel du tissu ne signifie pas non plus une charge nulle sur la structure environnante. Les charges liées à la pression et les exigences de supportage restent intégrées à la conception du réseau de gaines.
Sélectionnez les matériaux en fonction de leur rôle dans le compensateur
L'élément flexible peut nécessiter un renforcement, une étanchéité au gaz, une protection thermique et une résistance environnementale. Ces fonctions n'ont pas à être assurées par le même matériau.
Notre guide sur les matériaux pour compensateurs de dilatation textiles explique les différents rôles du PTFE, du silicone, de la fibre de verre et de la silice. Le tableau ci-dessous applique cette distinction aux projets d'échappement de fours.
| Matériau ou composant | Fonction possible | Ce qui doit être confirmé |
|---|---|---|
| Tissu de fibre de verre | Renforcement textile ou maintien de l'isolant | Propriétés mécaniques requises et température au niveau de la couche |
| Tissu de silice | Protection textile haute température ou maintien de l'isolant | Exposition thermique réelle, mouvement et besoin d'une étanchéité au gaz séparée |
| Fibre de verre enduite de silicone | Capot de protection flexible ou couche d'étanchéité dans une structure adaptée | Température de l'enduction, compatibilité avec le gaz et exposition externe |
| Tissu enduit de PTFE | Composant résistant aux produits chimiques dans un système de barrière spécifié | Qualité, performance d'étanchéité, méthode d'assemblage et température de la membrane |
| Isolation thermique | Réduction de la chaleur atteignant les couches sensibles à la température | Épaisseur, maintien et comportement lors du mouvement du compensateur |
| Doublure métallique interne | Protection contre le flux direct et l'exposition aux particules | Compatibilité des matériaux, fixation et dégagement |
Il s'agit de fonctions possibles des composants, et non d'une séquence de couches standard ou d'une déclaration selon laquelle chaque tissu listé est adapté à toutes les applications en aciérie. Un tissu tissé non enduit ne doit pas être considéré comme un joint d'étanchéité aux gaz complet. Un tissu enduit polyvalent nécessite également une confirmation de son adéquation à la construction de joint de dilatation prévue.

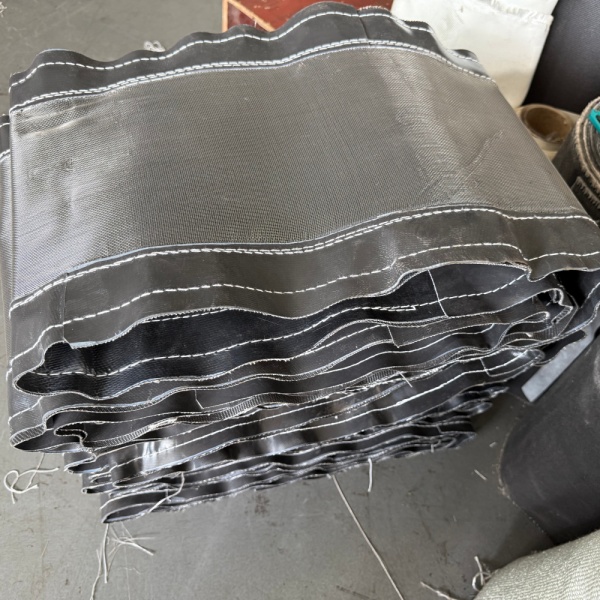

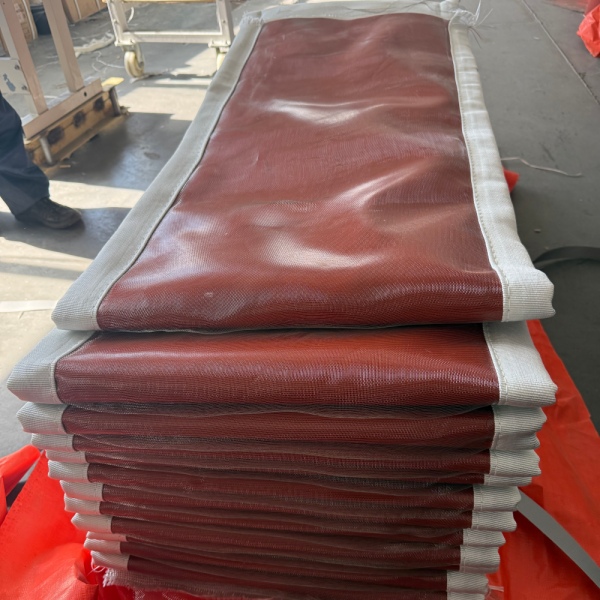

BSTFLEX fournit une gamme de tissus haute température. Pour les joints fabriqués, spécifiez les performances requises de la bande assemblée et de ses coutures plutôt que de vous fier uniquement au poids, à l'épaisseur ou au nom du revêtement du tissu.

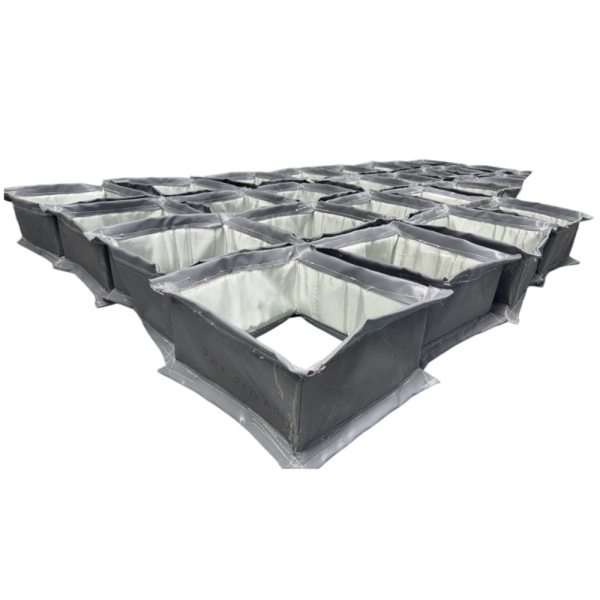

Les conduits ronds et rectangulaires nécessitent des relevés dimensionnels différents
Les systèmes d'échappement des aciéries utilisent des géométries de conduits différentes. Ne supposez pas que l'ouverture est rectangulaire simplement parce que l'installation est grande.
Pour les connexions rondes, identifiez le diamètre d'ouverture, le diamètre de fixation, les détails de la bride et l'orientation du schéma de perçage. Pour les connexions rectangulaires, enregistrez la largeur, la hauteur, la géométrie des coins et les dimensions pertinentes aux deux extrémités.
Gardez la distance de connexion installée séparée de la largeur développée de la bande en tissu. Les zones de serrage et la partie flexible libre doivent être prises en compte dans la conception approuvée.
Pour les grandes connexions rectangulaires, notre article sur les joints de dilatation en tissu rectangulaires pour conduits industriels couvre plus en détail les coins, la géométrie de fixation et le dégagement de la doublure.
Spécifiez le mouvement à partir d'une position d'installation convenue
L'exigence de mouvement doit identifier séparément la compression et l'extension axiales, le déplacement latéral dans les deux directions transversales et le mouvement angulaire autour d'axes définis. Indiquez quels mouvements se produisent simultanément.
Un préréglage à froid intentionnel est différent d'un mauvais alignement d'installation inattendu. Les deux doivent être enregistrés afin que le fabricant comprenne la position de départ et le mouvement requis pendant le service.
Demandez à l'ingénieur du système de conduits d'établir le déplacement opérationnel. N'estimez pas la capacité de mouvement d'un joint à partir du jeu d'une bande existante. Confirmez que les doublures, les composants d'isolation et les structures environnantes restent dégagés tout au long de l'enveloppe de mouvement approuvée.
Le remplacement doit traiter la défaillance, pas seulement les dimensions
Une commande répétée n'est simple que lorsque la spécification précédente reste appropriée. Avant de remplacer un joint de dilatation d'aciérie, recueillez son historique de service, des photographies, des relevés dimensionnels et tout changement de processus depuis l'installation.
Enregistrez les observations plutôt que de supposer une cause. L'usure à côté d'une doublure, une déchirure au niveau d'un collier, des dépôts à l'intérieur de la cavité et une décoloration localisée nécessitent des investigations différentes. Un tissu à température plus élevée ne résoudra pas nécessairement les dommages causés par le contact, un mauvais alignement ou un mouvement restreint.
Pour la procédure d'enquête et de commande, voir joints de dilatation en tissu de remplacement : comment mesurer et spécifier un joint existant.
L'inspection pratique et le démontage doivent être effectués par du personnel autorisé conformément aux procédures d'isolement, d'accès sécurisé et de permis du site. Confirmez les conditions de température et de pression sûres, le support adéquat des conduits et tout risque de contamination avant de toucher au joint. Ne desserrez pas une connexion d'échappement en fonctionnement.
Informations techniques pour un devis de joint de dilatation d'aciérie
Préparez une spécification pour chaque étiquette d'équipement. Marquez les informations manquantes comme inconnues plutôt que de supposer que tous les joints sur la même ligne d'échappement ont des exigences identiques.
| Article de demande de devis (RFQ) | Informations à fournir |
|---|---|
| Équipement et emplacement | Étiquette du joint, four ou système d'échappement, et position par rapport au refroidissement, à la filtration et aux ventilateurs |
| Géométrie de connexion | Diamètre ou largeur et hauteur, détails de fixation, distance d'installation et références de dessin |
| Température | Températures normales, de conception et d'excursion, durée de l'excursion et cycles de fonctionnement |
| Chaleur externe | Sources radiantes à proximité, écrans existants et isolation externe |
| Pression et vibration | Valeurs positives ou négatives, unités, limites de conception, transitoires et données de vibration disponibles |
| Milieu de processus | Composition du gaz, humidité, condensat et exposition au nettoyage le cas échéant |
| Poussière et débit | Conditions des particules, vitesse du gaz, direction du flux et perturbations des conduits à proximité |
| Mouvement | Position de référence à froid, préréglage, compression et extension axiales, exigences latérales et angulaires |
| Composants internes | Disposition du revêtement, isolation, barrière d'accumulation et composants proposés pour réutilisation |
| Étendue de la fourniture | Courroie seule, courroie avec accessoires ou assemblage complet ; quantité, limites d'accès et date de livraison requise |
Fabrication sur mesure et planification des arrêts

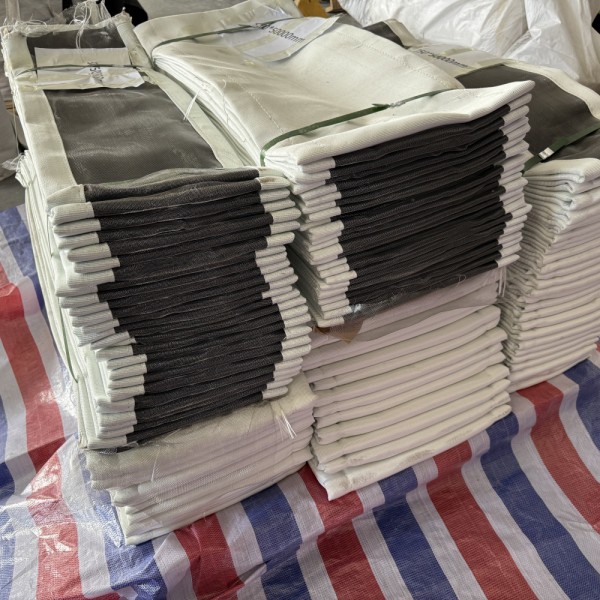

BSTFLEX prend en charge la fabrication sur plan de courroies flexibles et d'assemblages personnalisés pour les applications de conduits industriels. En tant que fabricant de joints de dilatation en tissu, nous évaluons la géométrie demandée, la construction des matériaux et l'étendue de la fourniture à partir des informations fournies pour le projet.
Pour les remplacements lors d'arrêts, distinguez l'élément flexible des cadres, revêtements, isolations et composants de serrage. Convenez si la courroie est fournie ouverte ou fermée, comment toute fermeture sur site sera effectuée et quelles pièces sont incluses dans le devis.
Résolvez les différences dimensionnelles et les données de fonctionnement manquantes avant d'approuver la fabrication. Le dessin final doit identifier la référence d'installation, les exigences de mouvement, la construction des matériaux et les connexions aux équipements conservés.
Demander un joint de dilatation en tissu pour conduit d'évacuation de four
Pour une nouvelle ligne d'évacuation d'aciérie ou une connexion de remplacement, envoyez à BSTFLEX l'emplacement de l'équipement, le dessin et les conditions de fonctionnement. Les configurations de produits et les options de personnalisation sont disponibles sur notre page joint de dilatation en tissu sur mesure.
Une demande utile comprend les dimensions du conduit, la température normale et maximale, la pression, les conditions de gaz et de poussière, le mouvement, l'exposition à la chaleur externe et l'étendue de la fourniture requise. Les demandes de remplacement doivent également inclure des photographies, l'historique de service et la fenêtre d'arrêt prévue.
Demander un devis pour un joint de dilatation en tissu sur mesure
