Comment mesurer un joint « tadpole » pour le remplacer

Pour mesurer un joint « tadpole » en vue de son remplacement, enregistrez la hauteur et la largeur du bulbe, les dimensions de la queue de montage, la largeur totale du profil, la structure de l'âme et la longueur requise. Mesurez ensuite l'espace fermé de l'équipement au niveau de la position de contact du bulbe.Un échantillon usé aide à identifier l'ancienne structure, mais ses dimensions compressées ne doivent pas automatiquement devenir la spécification du nouveau joint.

Pour une porte de four industriel, un panneau d'accès de chaudière ou une enceinte chauffée, le remplacement doit s'adapter au système de montage et fournir le contact requis lorsque l'équipement est fermé. Faire correspondre le tissu visible ou commander le diamètre de bulbe le plus proche ne constitue qu'une partie du travail.

Le flux de travail de mesure suivant permet d'intégrer l'échantillon, la géométrie de l'équipement et les exigences opérationnelles dans une seule spécification de remplacement.

Commencez par le joint installé

Avant de retirer quoi que ce soit, demandez au personnel de maintenance autorisé de sécuriser l'équipement conformément aux instructions de l'OEM et aux procédures du site. Contrôlez l'énergie dangereuse, laissez refroidir les composants chauds, traitez la pression résiduelle et fixez les portes ou couvercles mobiles. Ne mettez pas les mains dans un mécanisme de fermeture sous tension ou non soutenu pour effectuer une mesure.

Photographiez le joint en position. Montrez l'orientation du bulbe, l'endroit où la queue est retenue et la manière dont le joint passe autour des coins. Marquez un emplacement de référence, tel que le coin supérieur côté charnière, afin que les mesures et les échantillons puissent être retracés jusqu'au même point.

Enregistrez également le modèle de l'équipement, la référence du joint et la révision du plan si disponible. Notez les endroits où le joint existant est aplati, effiloché, déplacé ou frotté contre le métal. Gardez ces observations séparées des dimensions prévues : une section endommagée enregistre une condition de défaillance, pas nécessairement la conception originale.

Reportez les dimensions critiques sur une coupe transversale

Un croquis en coupe transversale est plus utile qu'une entrée non étiquetée telle que « joint tadpole de 1 pouce ». Marquez la direction de fermeture et les points finaux de mesure réels. Utilisez un système d'unités principal et indiquez toute tolérance dimensionnelle convenue.

Utilisez un diamètre de bulbe uniquement lorsqu'une section ronde est établie. Un bulbe usé aplati doit être enregistré par sa hauteur et sa largeur observées, et non converti en un diamètre original supposé.

Mesurez le bulbe sans le comprimer

Placez un échantillon autorisé dans son état détendu sans l'étirer ni le rouler pour lui donner une forme ronde. Pour une mesure initiale sur le terrain, amenez les faces du pied à coulisse en léger contact avec le revêtement extérieur plutôt que d'appuyer jusqu'à ce que le bulbe se déforme. Lorsque la spécification d'achat exige une pression de mesure contrôlée, suivez plutôt cette méthode.

Prenez des mesures à plusieurs endroits identifiés en utilisant la même méthode. Incluez une section relativement intacte lorsqu'elle est disponible. Enregistrez la plage plutôt que de présenter une lecture anormalement élevée ou basse comme taille nominale.

La hauteur détendue d'un joint usé n'est pas nécessairement sa hauteur libre originale.Étiquetez les mesures de l'échantillon comme « état usagé ». Une pièce de rechange inutilisée ou un dessin original approuvé constitue une meilleure référence pour les dimensions d'origine ; en l'absence de l'un ou de l'autre, laissez la taille nominale non confirmée jusqu'à ce que le joint et le remplacement proposé aient été examinés.

Gardez la largeur de la queue séparée de la largeur totale

La queue de montage peut s'étendre sous une barre de retenue, se replier autour d'un bord ou inclure une section pliée. Enregistrez ces détails avant de traiter la bande visible comme la queue complète.

Sur le dessin, indiquez la limite du bulbe, la ligne de couture, le bord de retenue et le bord libre de la queue. Cela élimine toute ambiguïté lorsque différents catalogues utilisent des lettres de dimension ou des points de référence différents. Pour un profil à double queue, mesurez les deux extensions indépendamment plutôt que de supposer qu'elles sont égales.

Vérifiez que la queue de remplacement peut être retenue sans éloigner le bulbe de sa ligne de contact prévue. Correspondre à la largeur totale ne garantit pas que le bulbe sera assis dans la bonne position.

Mesurez l'espace fermé là où le bulbe assure réellement l'étanchéité

L'espace utile se situe au niveau de l'emplacement de contact du bulbe, et non nécessairement au bord extérieur visible de la porte. Demandez au personnel de maintenance qualifié d'établir cette dimension en utilisant une jauge accessible appropriée, une méthode de mesure approuvée ou un dessin d'équipement vérifié.

Cartographiez l'espace autour du périmètre, y compris le côté charnière, le côté loquet, le haut, le bas et les coins. Enregistrez les valeurs minimales et maximales avec leurs emplacements. Une moyenne peut masquer une section étroite qui comprime excessivement le joint et une section large où le contact est insuffisant.

Préservez la position fermée prévue. Le retrait d'un vieux joint peut permettre à certaines portes ou loquets de se déplacer plus loin qu'ils ne le font en service. Un espace mesuré après ce mouvement supplémentaire peut ne pas représenter la hauteur installée requise.

Indiquez si chaque mesure est prise à froid ou à partir d'une évaluation approuvée des conditions de fonctionnement. Les dimensions à froid ne décrivent pas à elles seules tous les effets du mouvement thermique. Lorsque l'espace fermé ne peut pas être mesuré en toute sécurité ou de manière fiable, enregistrez-le comme inconnu et fournissez le dessin du joint au lieu de l'estimer à l'œil.

Utilisez les calculs de compression comme vérification

Lorsque la hauteur libre du bulbe proposée et la hauteur installée sont connues dans la même direction de charge, la compression nominale peut être calculée comme suit :

Compression nominale (%) = (hauteur libre du bulbe - hauteur installée du bulbe) / hauteur libre du bulbe x 100

À titre d'exemple dimensionnel, considérez une hauteur de bulbe libre proposée de 20 mm et des hauteurs installées allant de 14 mm à 17 mm. La compression calculée varie de 30 % à l'endroit le plus serré à 15 % à l'endroit le plus large.

Ces valeurs illustrent la variation de l'espace ; ce ne sont pas des plages de fonctionnement recommandées. La compression et la force de fermeture acceptables doivent être établies pour le couvercle, le noyau et le joint sélectionnés. Ne calculez pas le taux de compression d'origine à partir de la hauteur aplatie en permanence d'un vieil échantillon.

Identifiez le noyau avant de sélectionner un remplacement

La correspondance des dimensions extérieures n'établit pas un comportement de compression équivalent. Enregistrez le couvercle et le noyau séparément, en utilisant la spécification d'origine ou des informations sur les matériaux vérifiées si possible. Une photographie peut suggérer la construction, mais elle ne peut pas établir une nuance d'alliage, une composition de fibre ou une température nominale.

Pour les remplacements recouverts de fibre de verre, ces constructions BSTFLEX fournissent des points de départ distincts :

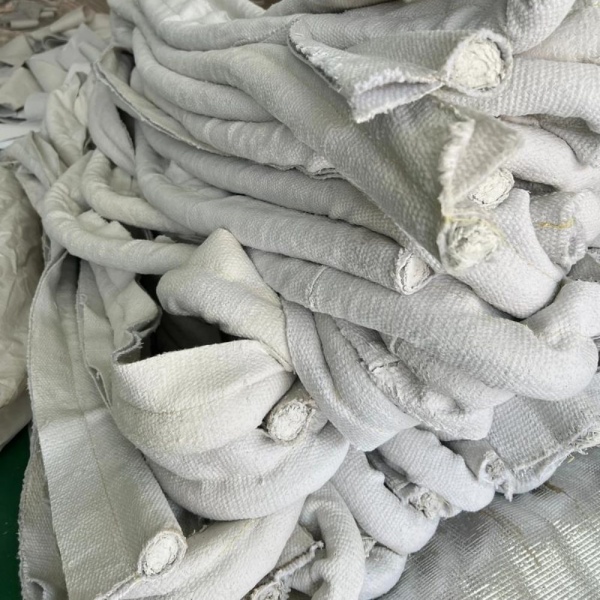

Joint têtard à noyau en fibre de verre et couvercle en fibre de verre utilise un bulbe interne à base de fibres. Confirmez la construction du noyau et la réponse de compression requise plutôt que de commander uniquement par diamètre.

Joint têtard à noyau en acier inoxydable et couvercle en fibre de verre fournit un support métallique interne. Spécifiez la géométrie réelle du noyau et l'alliage si connus ; « acier inoxydable » seul n'est pas une spécification de noyau complète.

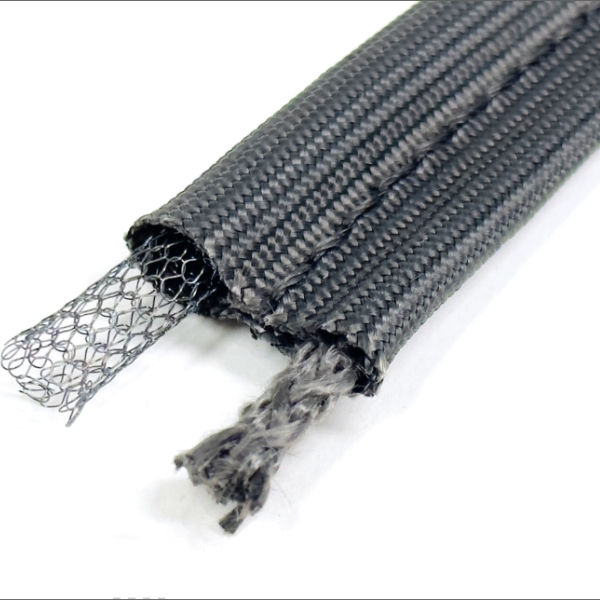

Joint têtard à noyau creux en acier inoxydable et couvercle en fibre de verre contient une structure métallique à centre ouvert. Dans cette conception, creux ne signifie pas que le bulbe en tissu n'a pas de support interne.

Pour une comparaison plus complète, consultez les types de noyaux de joints têtards en fibre de verre et leurs applications industrielles. Si l'ancien matériau ou la contamination est inconnu, demandez à un personnel dûment formé de déterminer l'échantillonnage et la manipulation en toute sécurité avant de couper ou de déranger le joint.

Mesurez le parcours installé, pas seulement l'ouverture de la porte

Pour un remplacement à longueur coupée, établissez le chemin que suit le joint dans l'équipement. Indiquez si les dimensions se réfèrent à la ligne médiane du bulbe, au bord intérieur, au bord extérieur ou à une autre référence convenue. Le périmètre d'ouverture libre peut différer du parcours du joint.

Mesurez les sections droites et la géométrie des coins sans tirer sur l'ancien matériau. Indiquez les rayons de courbure, les emplacements des joints et toute pièce séparée sur un dessin du périmètre. Pour un cadre fabriqué, fournissez les dimensions du cadre et l'orientation du profil plutôt qu'une longueur totale uniquement.

Gardez la longueur finie séparée de la marge de commande. Indiquez si l'exigence concerne un cadre fini, des longueurs coupées approuvées ou un matériau continu pour la coupe. Convenez de tout stock supplémentaire avec le fournisseur ; n'ajoutez pas automatiquement de longueur à un joint fini et ne chevauchez pas ses extrémités là où la conception nécessite un autre joint.

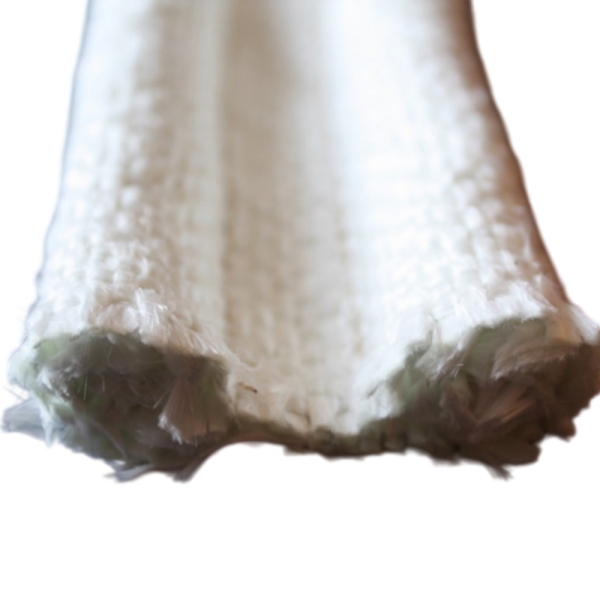

Les remplacements à double bulbe et double queue nécessitent plus de détails

Pour deux bulbes, enregistrez la hauteur et la largeur de chaque bulbe, leur espacement centre à centre et la toile de connexion. Établissez l'espace installé au niveau de chaque piste d'étanchéité. Pour deux queues, enregistrez les deux extensions de montage et leur rétention.

Le guide de conception des joints têtards à double bulbe explique les distinctions de profil. Identifiez la section transversale réelle plutôt que de supposer que chaque produit décrit comme un « double joint » a la même forme.

Envoyez des photographies qui répondent à des questions spécifiques

Un ensemble de référence utile montre le périmètre installé complet, une section transversale vue de côté, une vue dimensionnée avec l'échelle dans le même plan, le matériel de retenue, un coin ou un joint, et toute étiquette d'identification originale. Marquez le côté chaud et la direction de fermeture là où ils ne sont pas évidents.

Gardez l'appareil photo perpendiculaire à la caractéristique mesurée. Les photographies obliques aident à expliquer l'assemblage mais constituent une mauvaise base pour des dimensions exactes. Incluez des mesures écrites avec les images et distinguez un échantillon usé d'une pièce de rechange inutilisée.

Construisez une demande de devis (RFQ) de remplacement autour du relevé de mesures

Envoyez le dessin de la section transversale cotée et du périmètre avec les informations de service suivantes. Marquez les éléments non confirmés comme inconnus plutôt que de les remplir avec des valeurs supposées.

La capacité thermique du nouveau joint doit être examinée en tant qu'assemblage complet, incluant le couvercle, l'âme, les coutures et tout revêtement ou matériau auxiliaire. Une correspondance dimensionnelle seule n'établit pas l'adéquation à l'environnement d'exploitation.

Approuvez le remplacement avant de remettre l'équipement en service

Demandez au personnel responsable de vérifier l'échantillon par rapport au dessin convenu et à la disposition de montage réelle. Confirmez la rétention de la queue, la position du bulbe, l'ajustement des coins et la fermeture normale de la porte. Un bulbe plus grand ne doit pas être utilisé pour dissimuler un cadre mal aligné ou un loquet usé.

Lorsque le matériau ou l'âme a changé, évaluez la compression requise, la récupération et l'exposition thermique représentative avant d'approuver la production. Effectuez les contrôles d'étanchéité spécifiques à l'équipement : un contact visible n'est pas la preuve d'une performance de fuite spécifiée, et un joint « tadpole » en textile ne doit pas être considéré comme étanche aux gaz ou résistant à la pression.

Conservez le dessin approuvé, la spécification du matériau et la référence de l'échantillon pour les commandes répétées. Cela fournit un enregistrement de remplacement contrôlé au lieu de demander à la prochaine équipe de maintenance de mesurer un autre joint usé.

Questions sur la mesure de remplacement

Que décrit une taille de joint « tadpole » de 1 pouce ?

Le numéro est incomplet sans sa référence de catalogue ou de dessin. Confirmez s'il identifie le diamètre du bulbe, la largeur totale ou une autre dimension. Fournissez une section transversale étiquetée plutôt que de commander uniquement par la taille nominale.

Puis-je commander à partir de la hauteur aplatie de l'ancien joint ?

Enregistrez-la comme une mesure à l'état usagé, mais ne supposez pas qu'il s'agit de la hauteur libre d'origine. Comparez-la avec une pièce de rechange inutilisée ou un dessin original si disponible et vérifiez l'écartement installé de l'équipement.

Que faire si l'ancien joint est manquant ?

Commencez par la référence de la pièce OEM, la section transversale du joint, la géométrie de montage, les mesures d'écartement fermé et les conditions de fonctionnement. Sans spécification originale vérifiée, le remplacement proposé nécessite un examen de conception et une approbation d'ajustement plutôt qu'une prétention de duplication exacte.

Dois-je choisir un bulbe plus grand si la porte fuit ?

Pas automatiquement. Vérifiez d'abord l'alignement, la rétention, les joints d'angle, les dommages au couvercle et la variation de l'écartement. Un bulbe plus grand modifie la compression et la charge de fermeture ; il nécessite une évaluation dans le joint réel.

Demandez un joint « tadpole » de remplacement à BSTFLEX

BSTFLEX fournit la fabrication de joints « tadpole » sur mesure à partir de dessins et d'échantillons pour les projets de remplacement OEM et industriels. Explorez la gamme de produits de joints « tadpole » et d'étanchéité « tadpole » pour les combinaisons couvercle-âme existantes.

Envoyez les mesures de votre joint de remplacement pour obtenir un devis.Incluez la section transversale, le relevé de l'espace installé, les dimensions du périmètre, les informations sur le matériau, les conditions de fonctionnement et la quantité. Un échantillon usé peut faciliter l'examen, mais les mesures de l'équipement doivent rester partie intégrante de la spécification.
